| DIAGRAMAS - SISTEMA DE CARGA - PONTIAC 2010 - Mecanica Automotriz - INDICE |
Diagramas PONTIAC : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
PONTIAC 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - PONTIAC 2010 |
| G3 | |

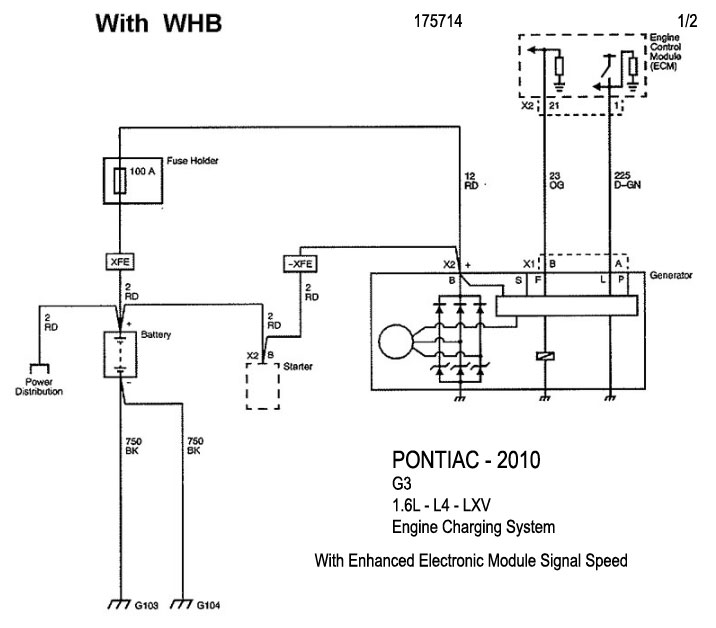

| 1.6L - 4 Cil. 1/2 - Con Elect. Module Speed | DIAGRAMA SISTEMA DE CARGA |

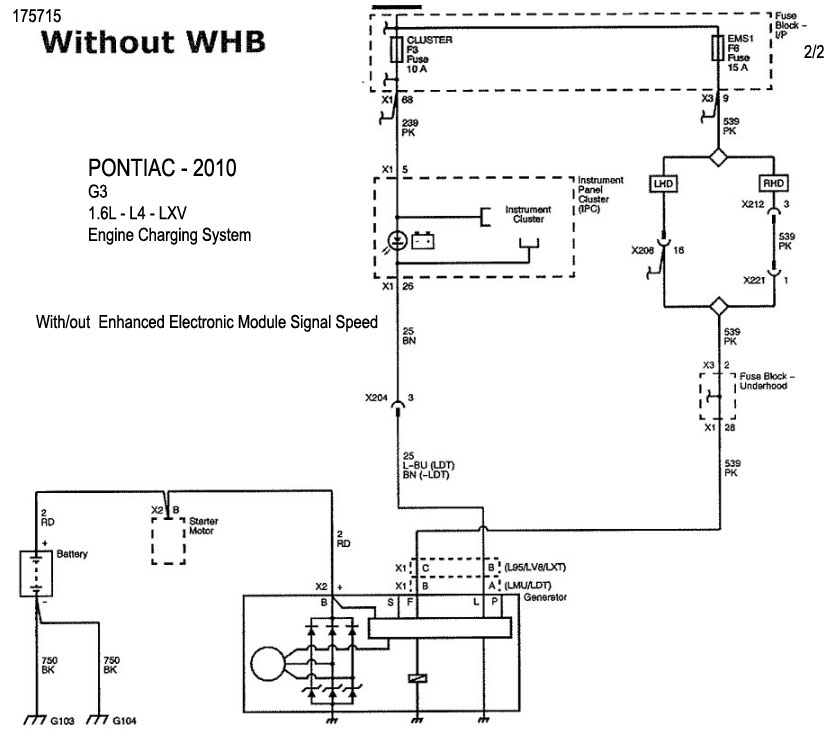

| 1.6L - 4 Cil. 2/2 - Sin Elect. Module Speed | DIAGRAMA SISTEMA DE CARGA |
| G6 | |

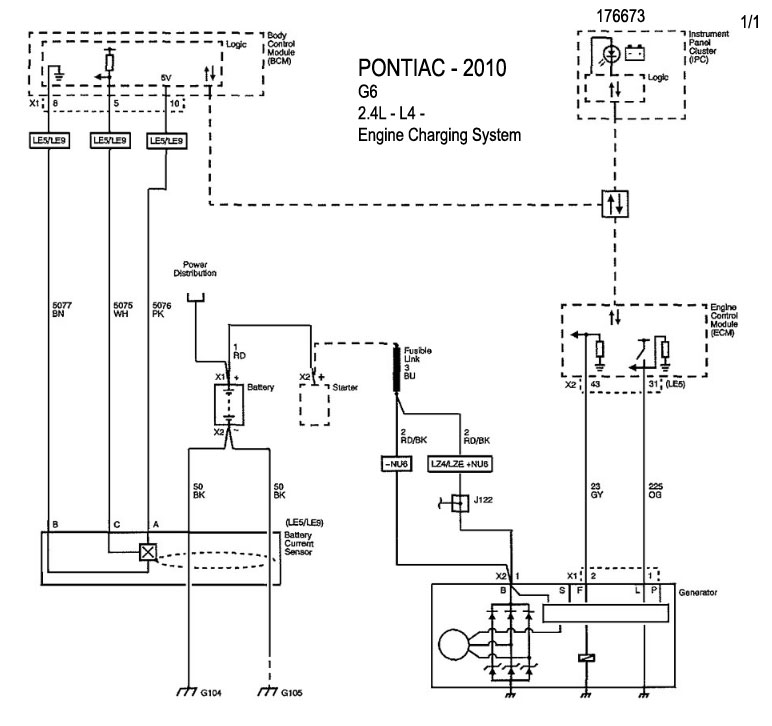

| 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |

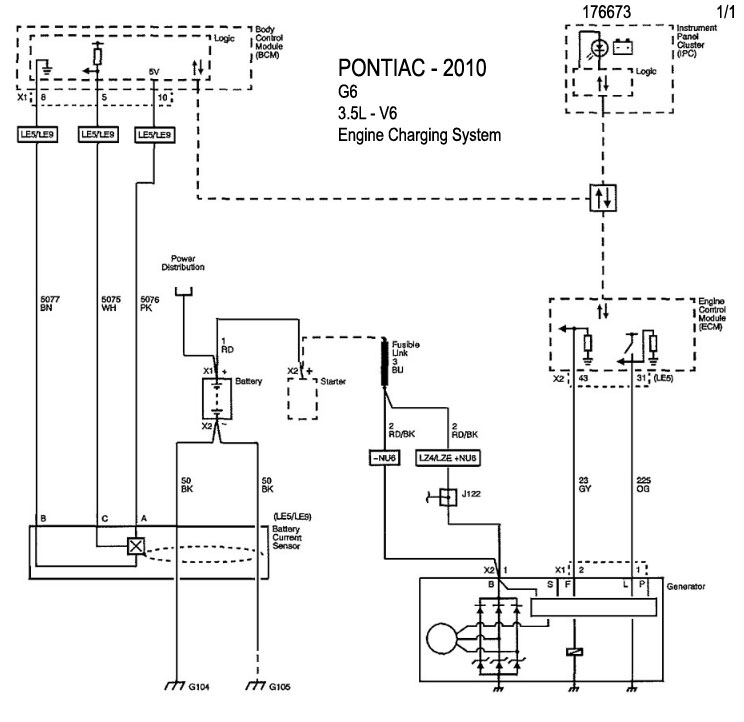

| 3.5L - V6 | DIAGRAMA SISTEMA DE CARGA |
| VIBE | |

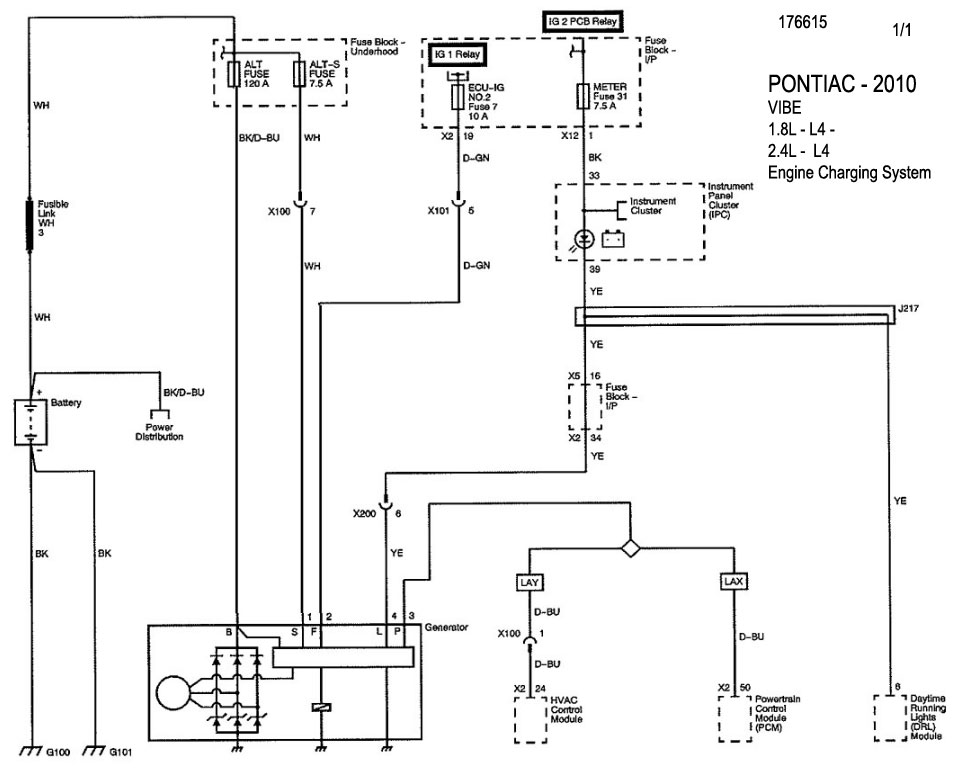

| 1.8L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
| 2.4L - 4 Cil. | DIAGRAMA SISTEMA DE CARGA |
