| DIAGRAMAS - SISTEMA DE CARGA - SUZUKI 2010 - Mecanica Automotriz - INDICE |
Diagramas SUZUKI : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
SUZUKI 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - SUZUKI 2010 |
| EQUATOR | |

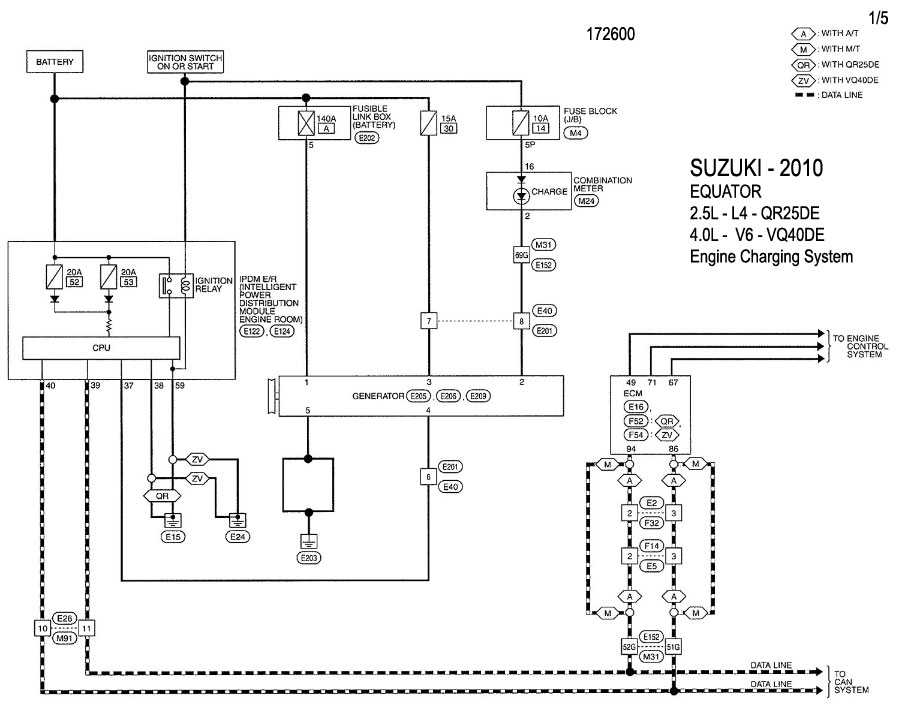

| 2.5L - 4 Cil. y 4.0L - V6 - 1/5 | DIAGRAMA SISTEMA DE CARGA |

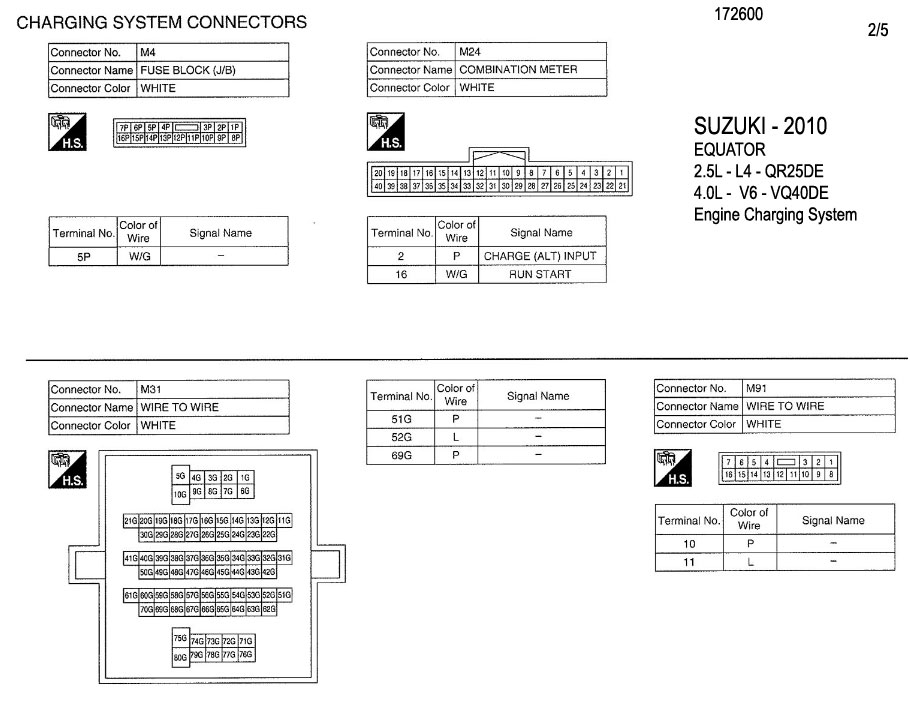

| 2.5L - 4 Cil. y 4.0L - V6 - 2/5 | DIAGRAMA SISTEMA DE CARGA |

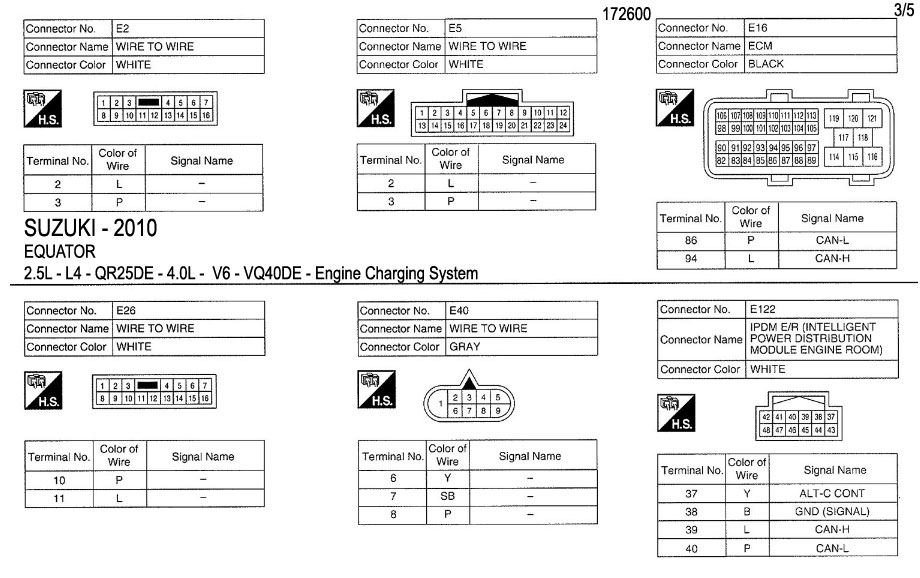

| 2.5L - 4 Cil. y 4.0L - V6 - 3/5 | DIAGRAMA SISTEMA DE CARGA |

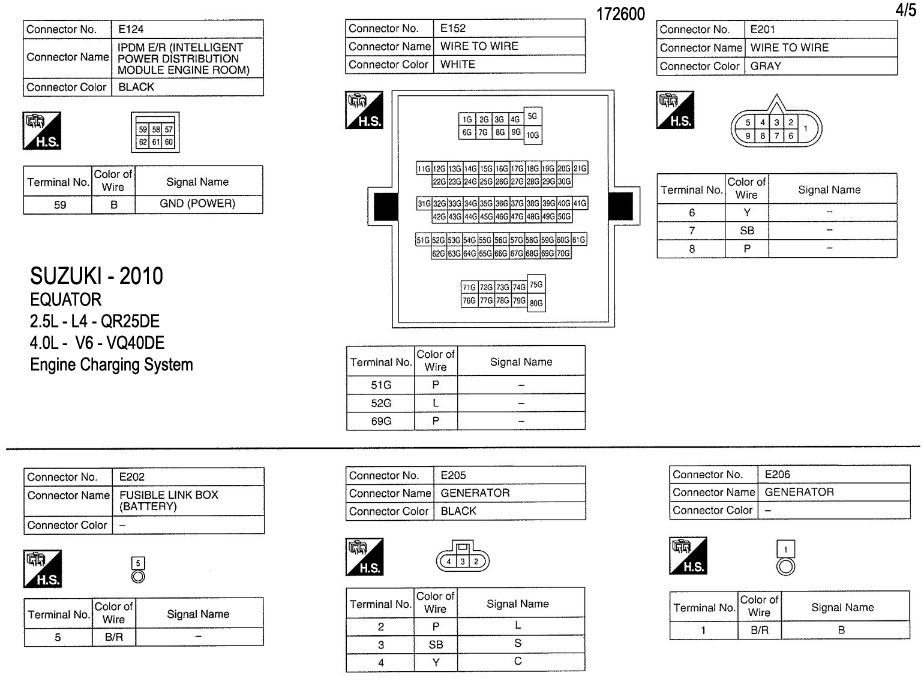

| 2.5L - 4 Cil. y 4.0L - V6 - 4/5 | DIAGRAMA SISTEMA DE CARGA |

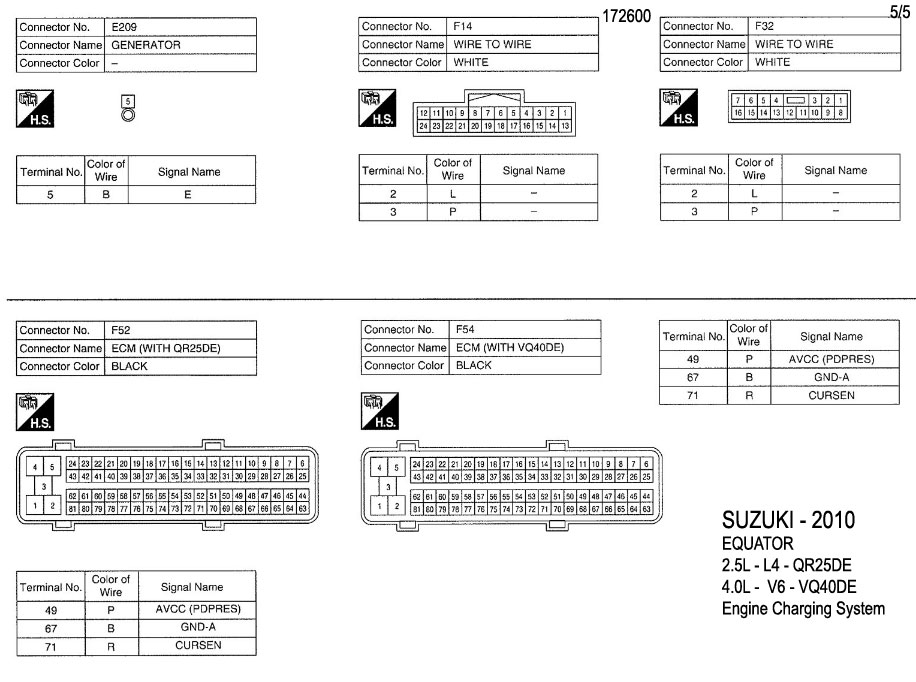

| 2.5L - 4 Cil. y 4.0L - V6 - 5/5 | DIAGRAMA SISTEMA DE CARGA |
| GRAND VITARA | |

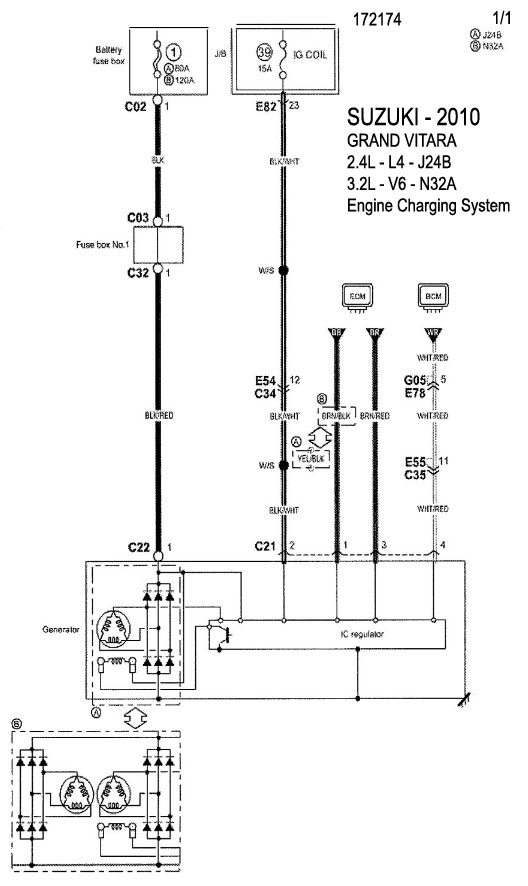

| 2.4L - 4 CiL. J24B | DIAGRAMA SISTEMA DE CARGA |
| 3.2L - V6 - N32A | DIAGRAMA SISTEMA DE CARGA |
| KIZASHI: GTS | |

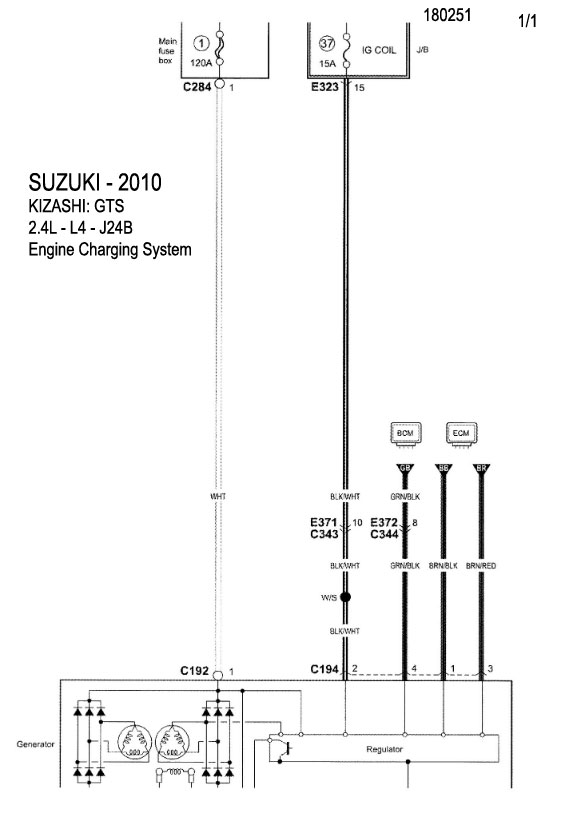

| 2.4L - L4 - J24B | DIAGRAMA SISTEMA DE CARGA |
| SX4 | |

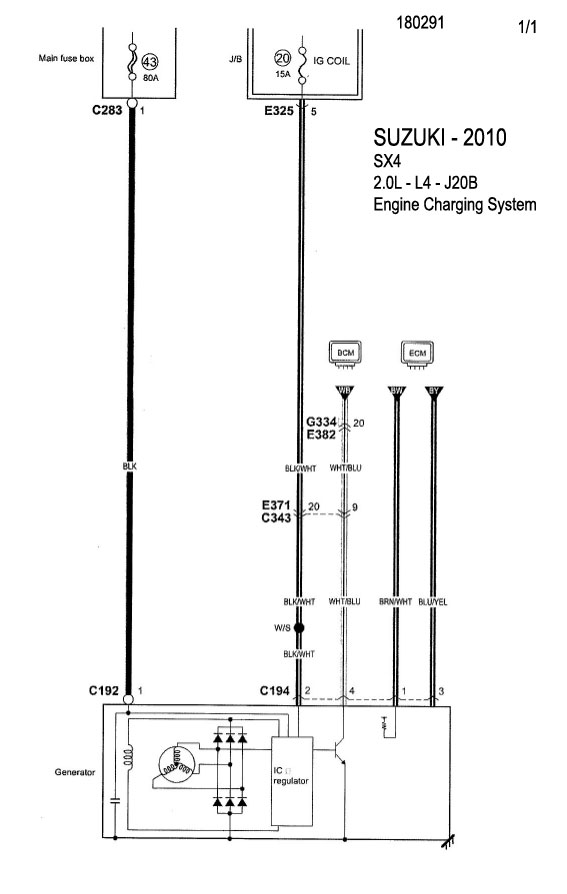

| 2.0L - 4 Cil. - J20B | DIAGRAMA SISTEMA DE CARGA |
