| DIAGRAMAS - SISTEMA DE CARGA - TOYOTA 2010 - Mecanica Automotriz - INDICE |
Diagramas TOYOTA : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
TOYOTA 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - TOYOTA 2010 |
| AVALON | |

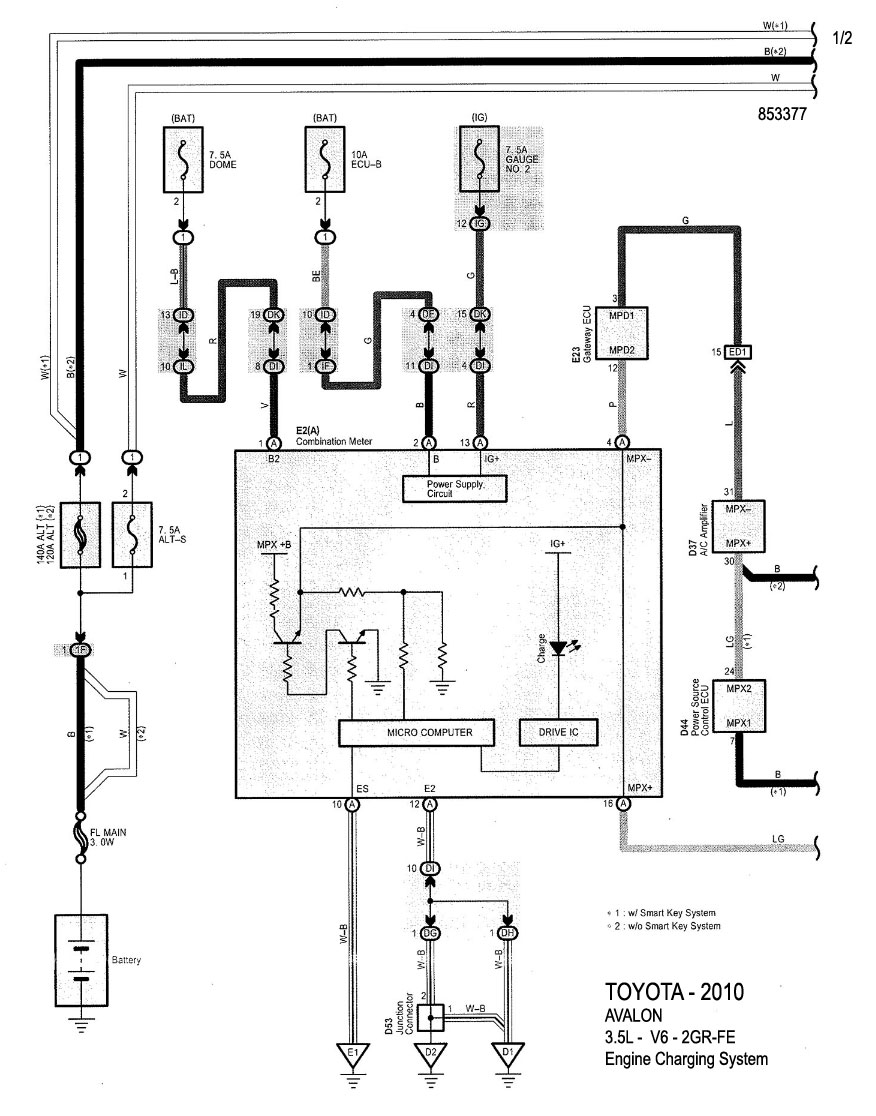

| 3.5L - V6 - 2GR-FE 1/2 | DIAGRAMA SISTEMA DE CARGA |

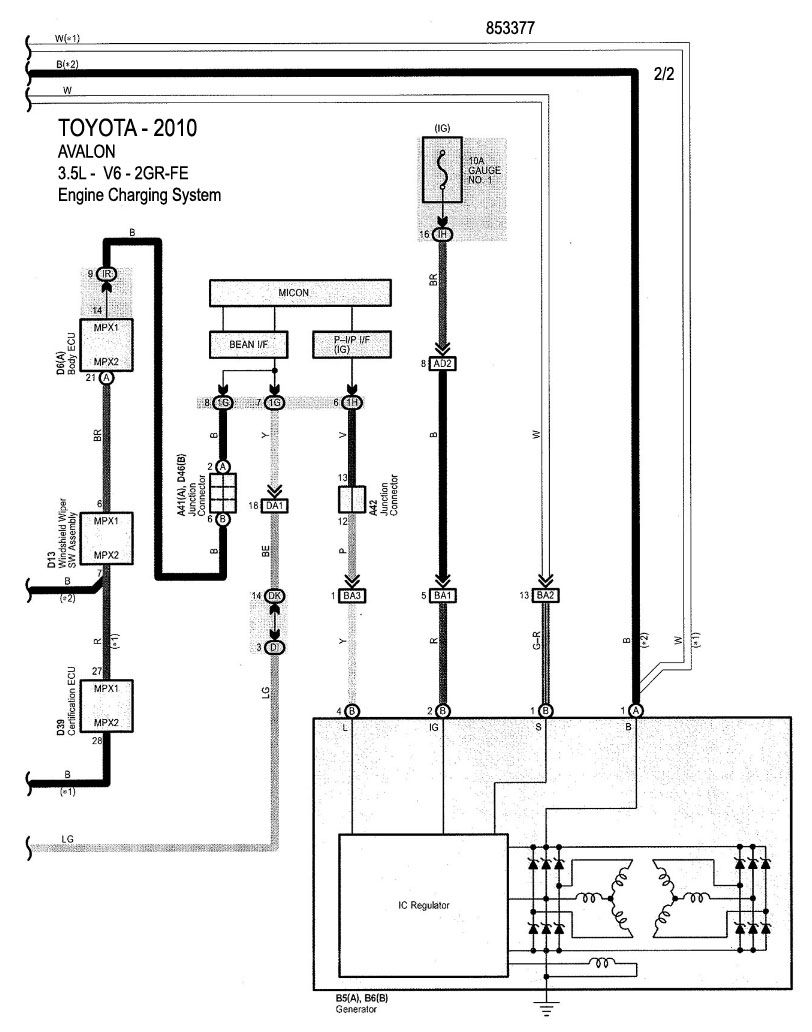

| 3.5L - V6 - 2GR-FE 2/2 | DIAGRAMA SISTEMA DE CARGA |
| CAMRY | |

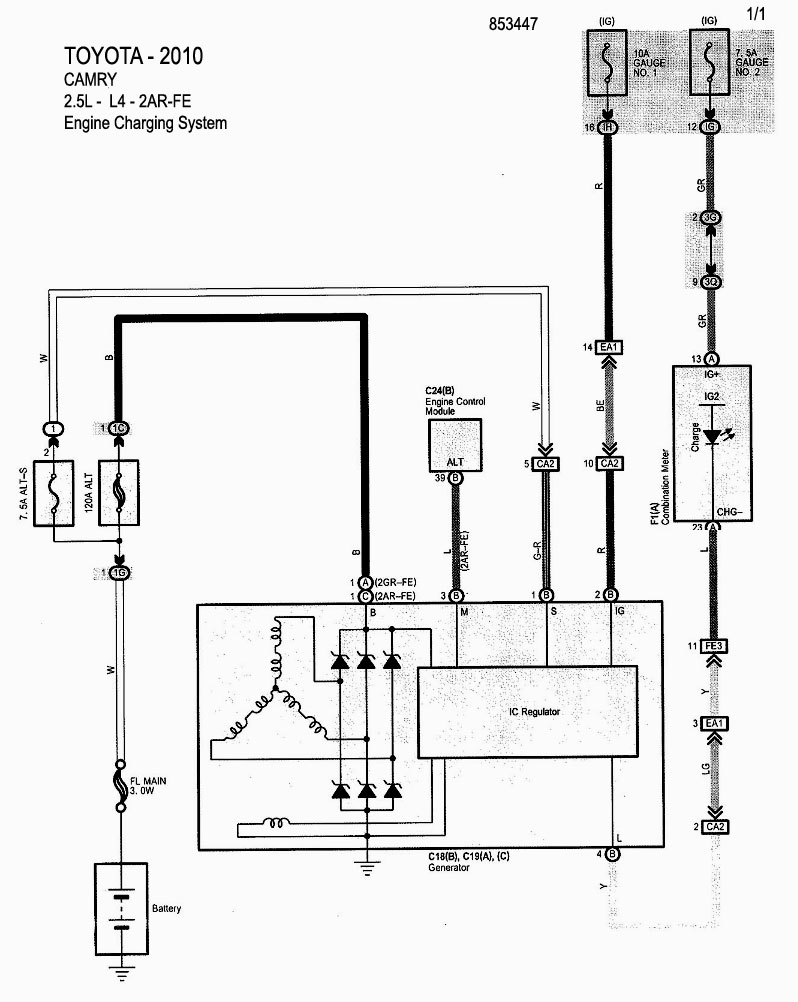

| 2.5L - L4 - 2AR-FE | DIAGRAMA SISTEMA DE CARGA |

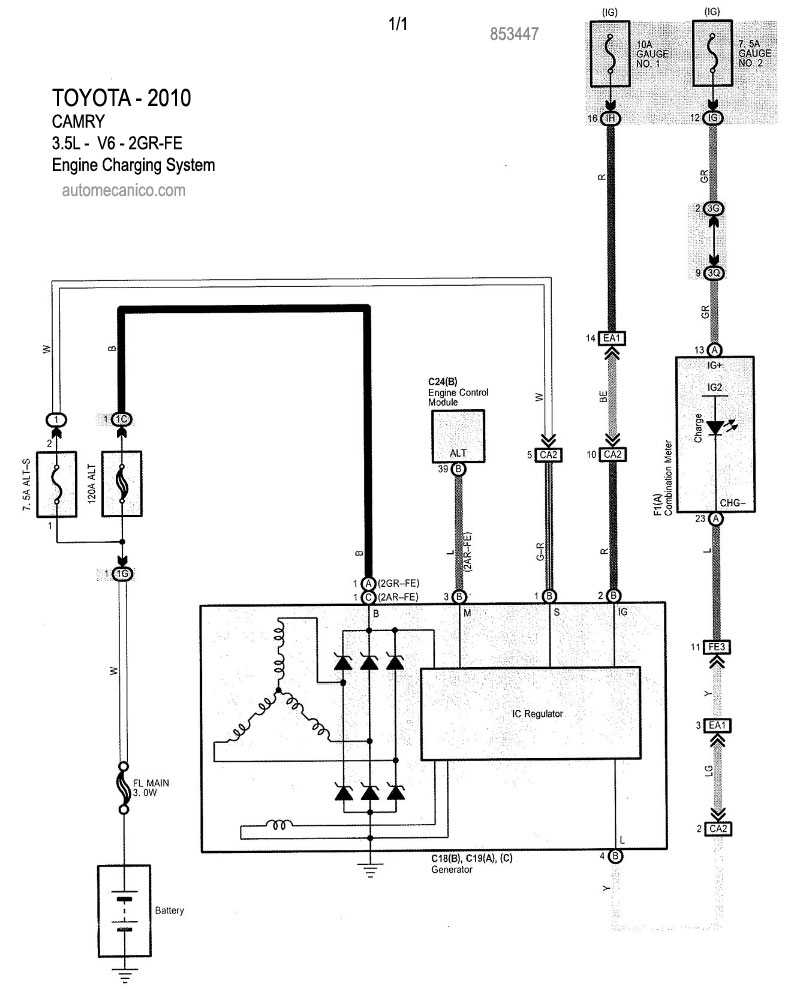

| 3.5L - V6 - 2GR-FE | DIAGRAMA SISTEMA DE CARGA |
| 2.4L - 4 Cil. - 2AZ - HYBRID | DIAGRAMA HYBRID SYSTEM |
| COROLLA | |

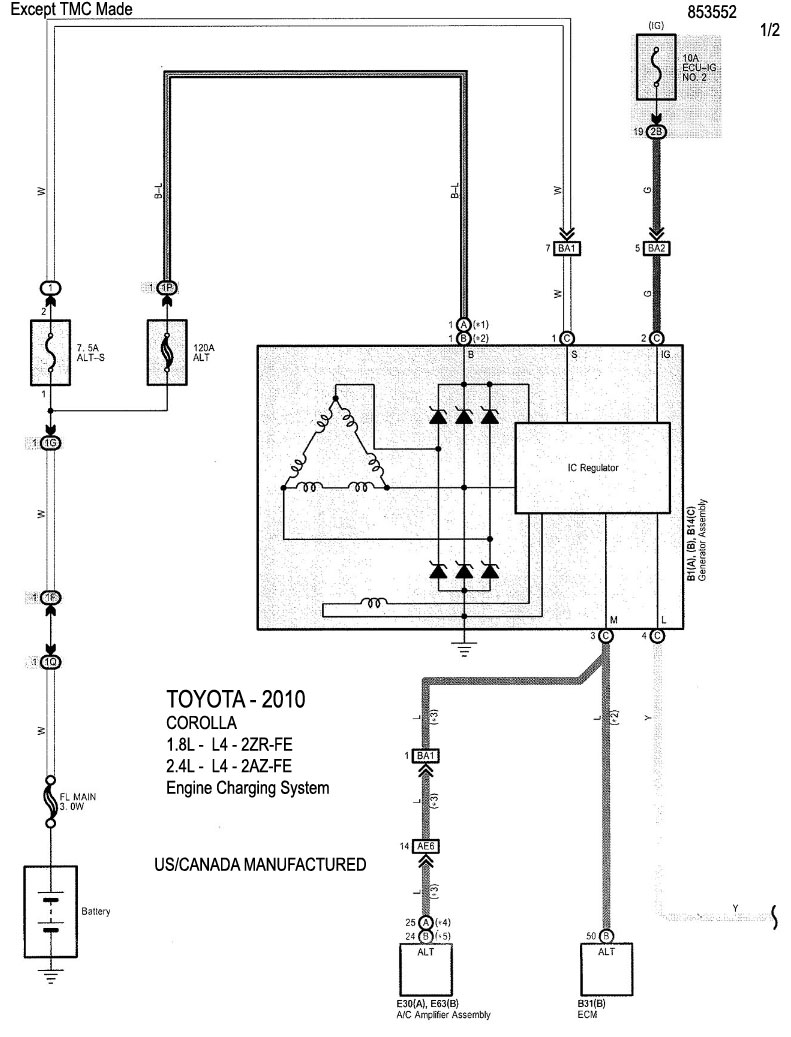

| 1.8L, 2.4L - 4 Cil. - 2ZR-FE - 1/2 [USA - CANADA] | DIAGRAMA SISTEMA DE CARGA |

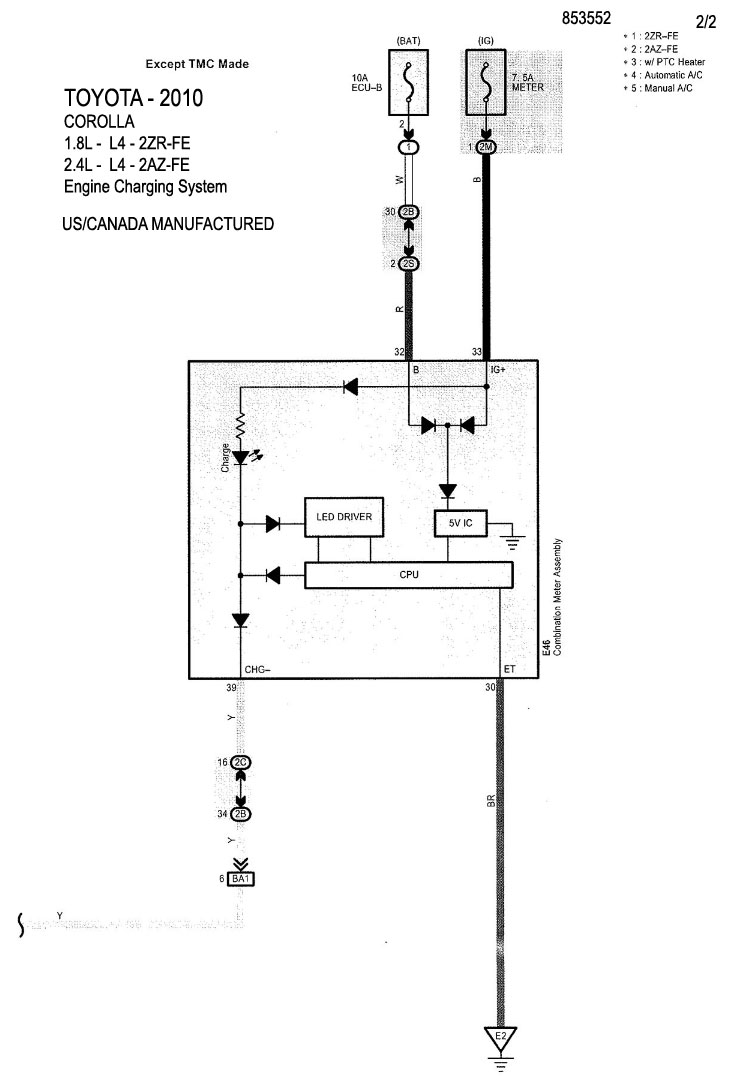

| 1.8L, 2.4L - 4 Cil. - 2ZR-FE - 2/2 [USA - CANADA] | DIAGRAMA SISTEMA DE CARGA |

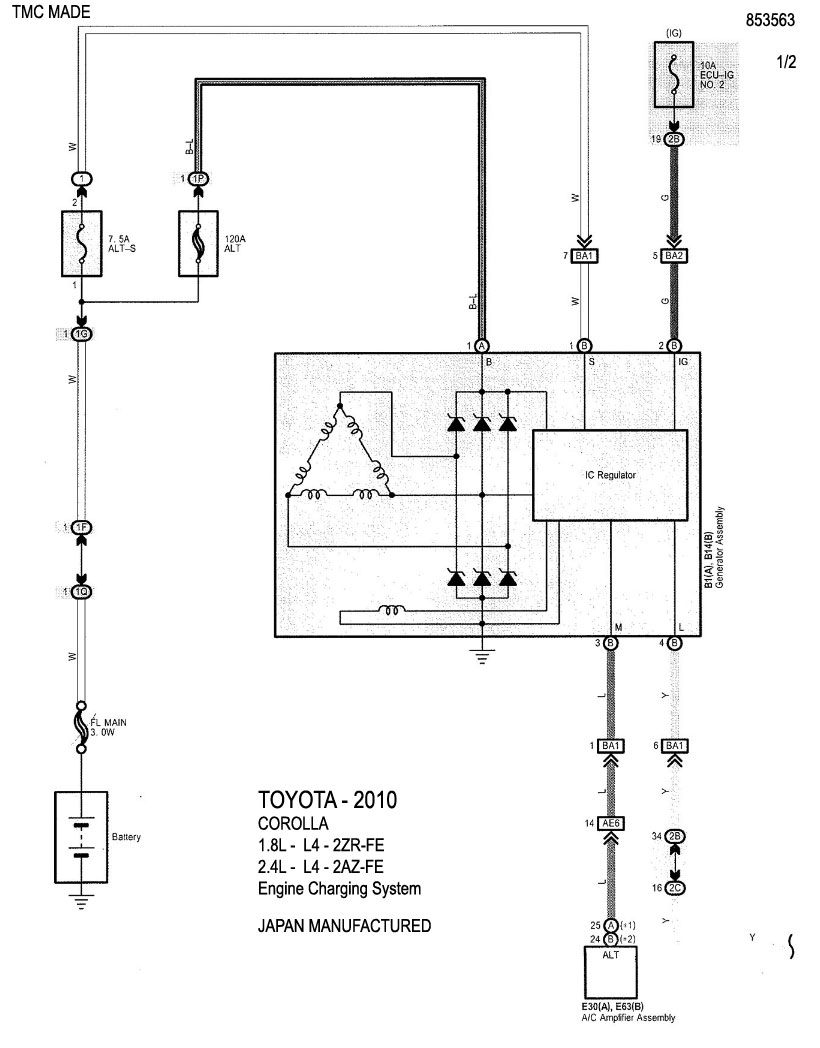

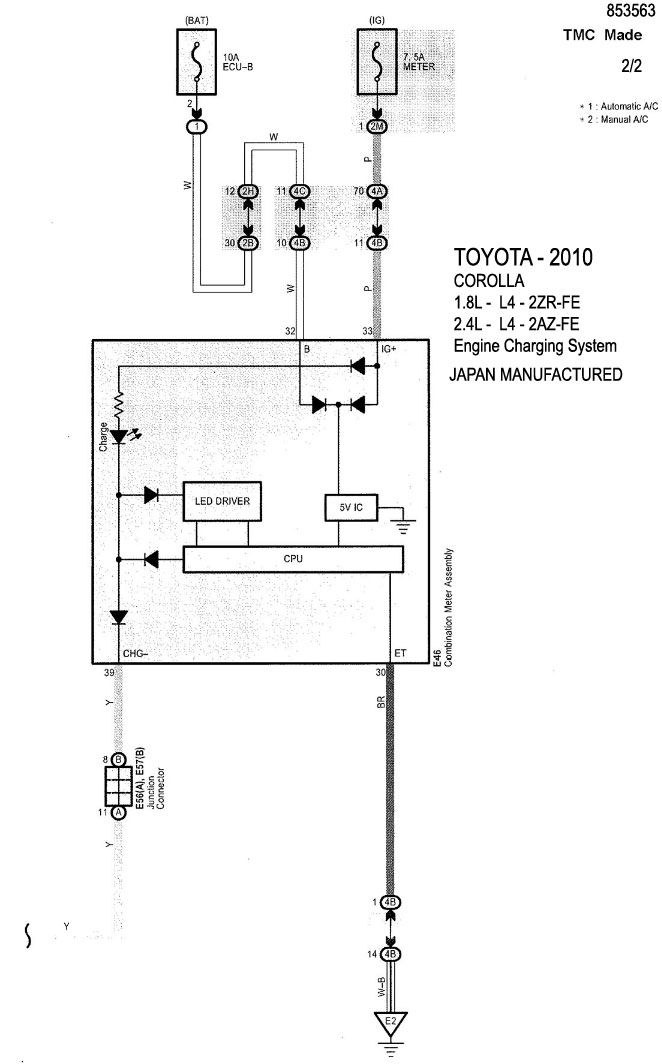

| 1.8L, 2.4L - 4 Cil. - 2ZR-FE - 1/2 [JAPAN] | DIAGRAMA SISTEMA DE CARGA |
| 1.8L, 2.4L - 4 Cil. - 2ZR-FE - 1/2 [JAPAN] | DIAGRAMA SISTEMA DE CARGA |
| FJ CRUISER | |

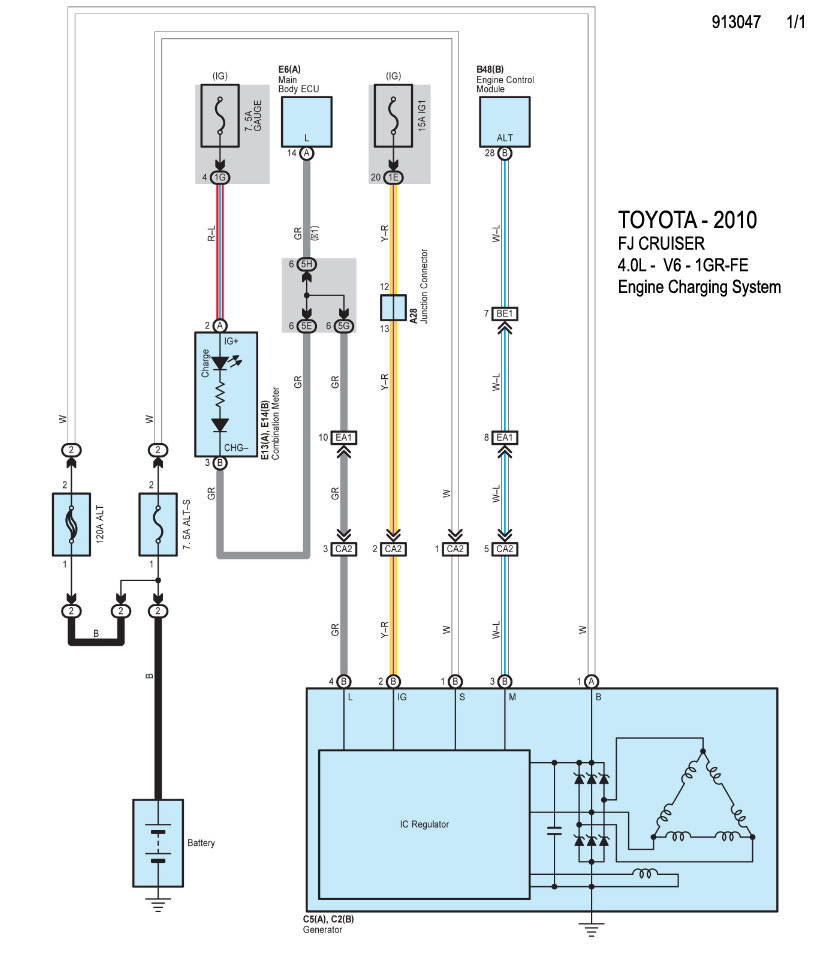

| 4.0L - V6 - 1GR-FE - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| HIGHLANDER | |

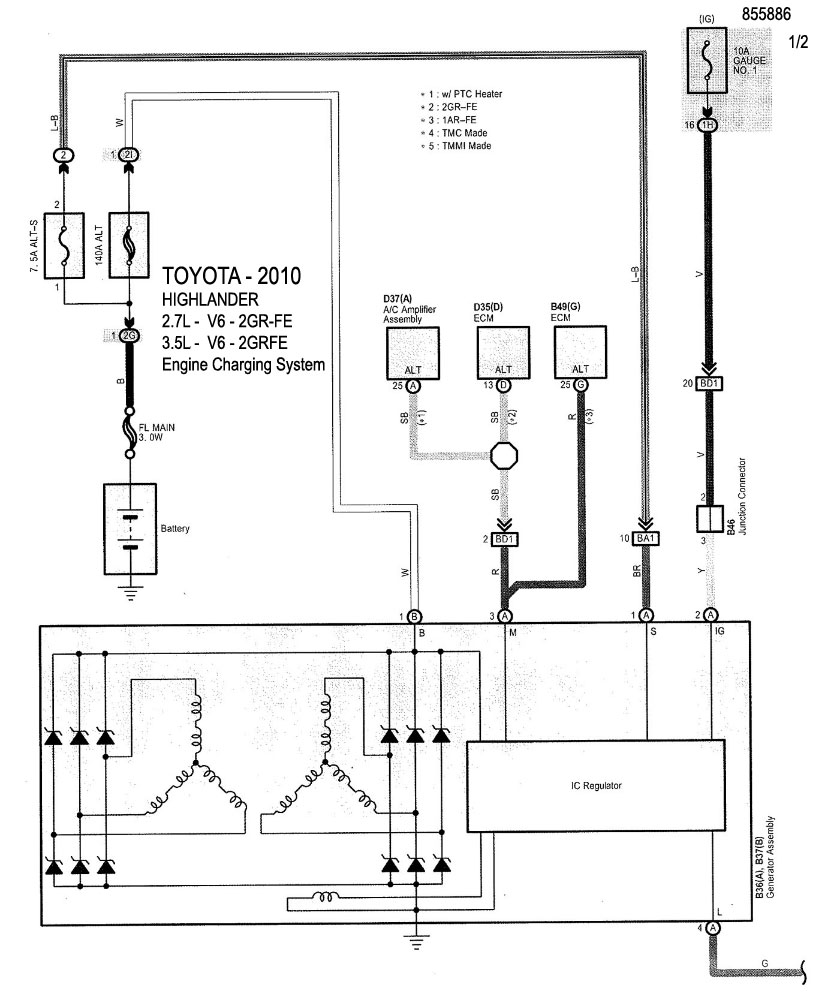

| 2.7L, 3.5L - V6 - 2GR-FE- 1/2 | DIAGRAMA SISTEMA DE CARGA |

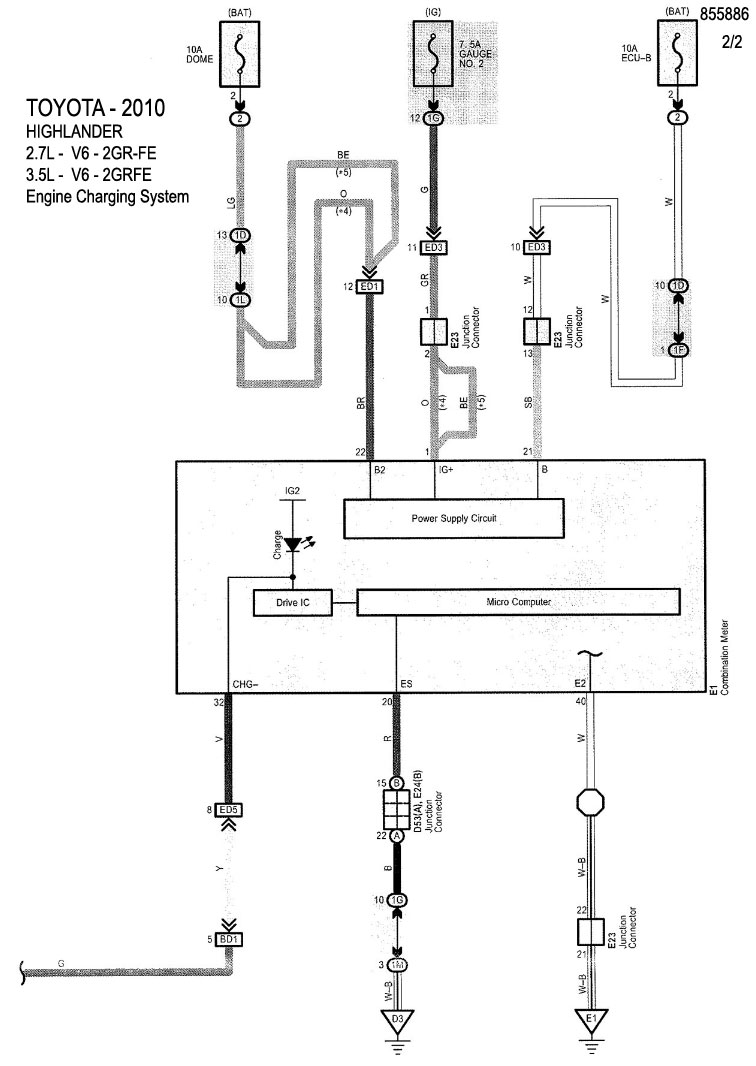

| 2.7L, 3.5L - V6 - 2GR-FE- 2/2 | DIAGRAMA SISTEMA DE CARGA |
| LAND CRUISER | |

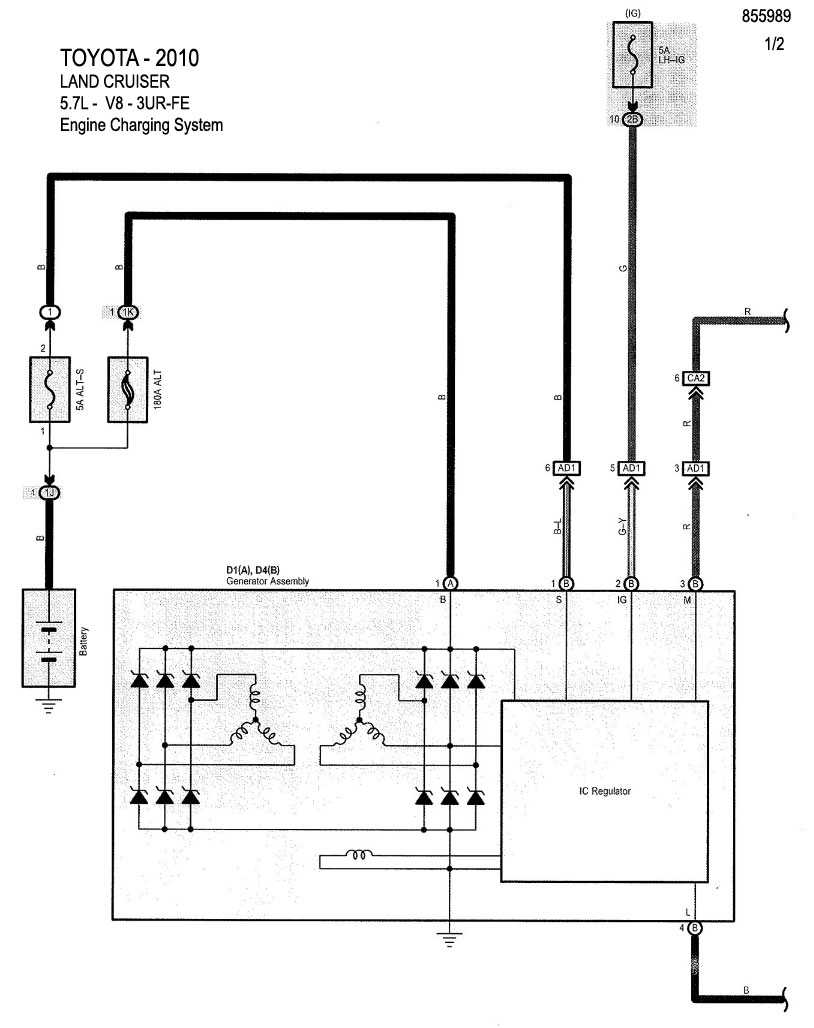

| 5.7L - V8 - 3UR-FE 1/2 | DIAGRAMA SISTEMA DE CARGA |

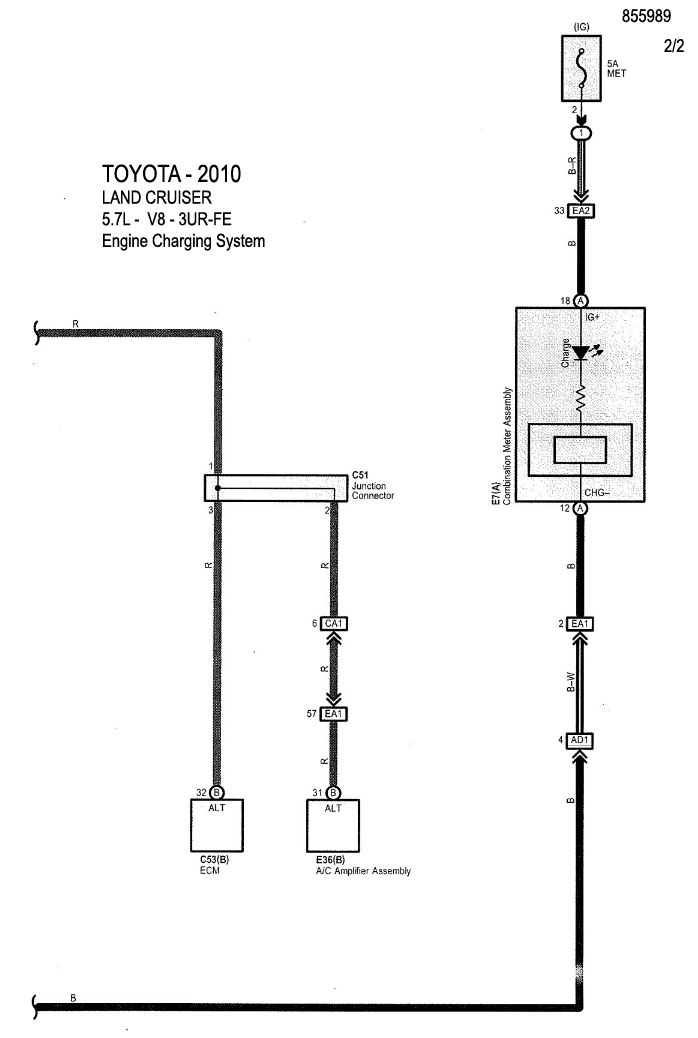

| 5.7L - V8 - 3UR-FE 2/2 | DIAGRAMA SISTEMA DE CARGA |
| MATRIX | |
| 1.8L, 2.4L - 4 Cil. - 2ZR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 1.8L, 2.4L - 4 Cil. - 2ZR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| RAV4 | |

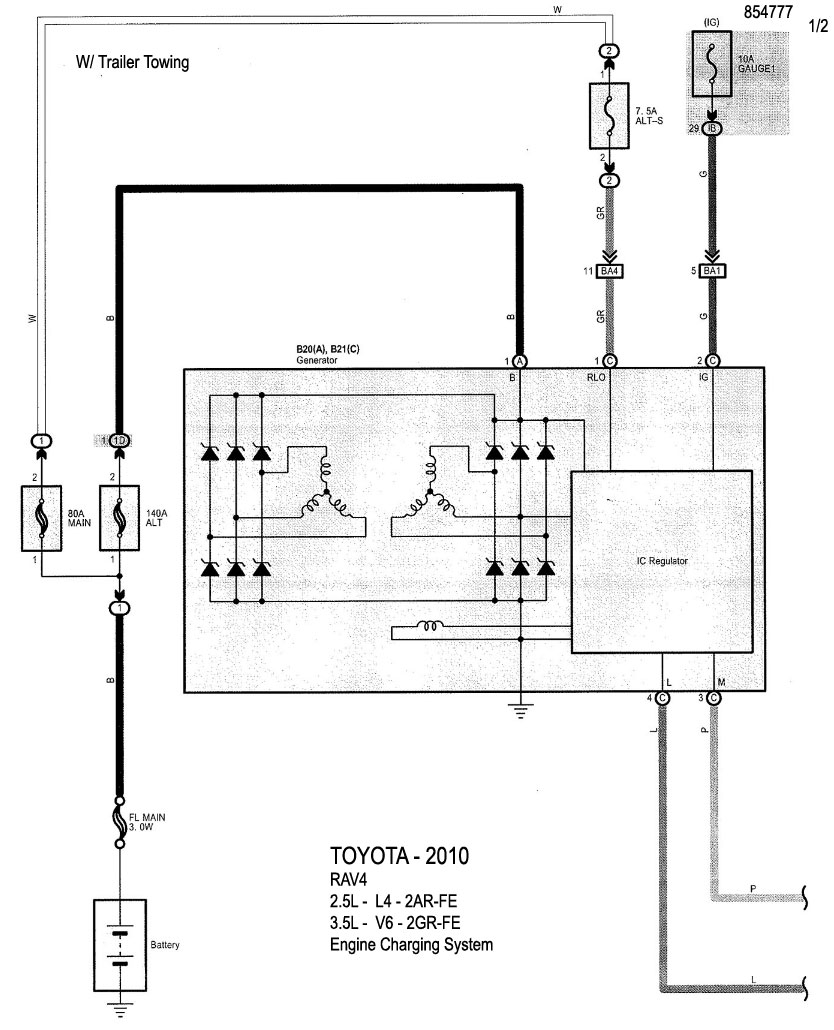

| 2.5L - 4 Cil. - 2AR-FE - 1/2 [Con remolcador] | DIAGRAMA SISTEMA DE CARGA |

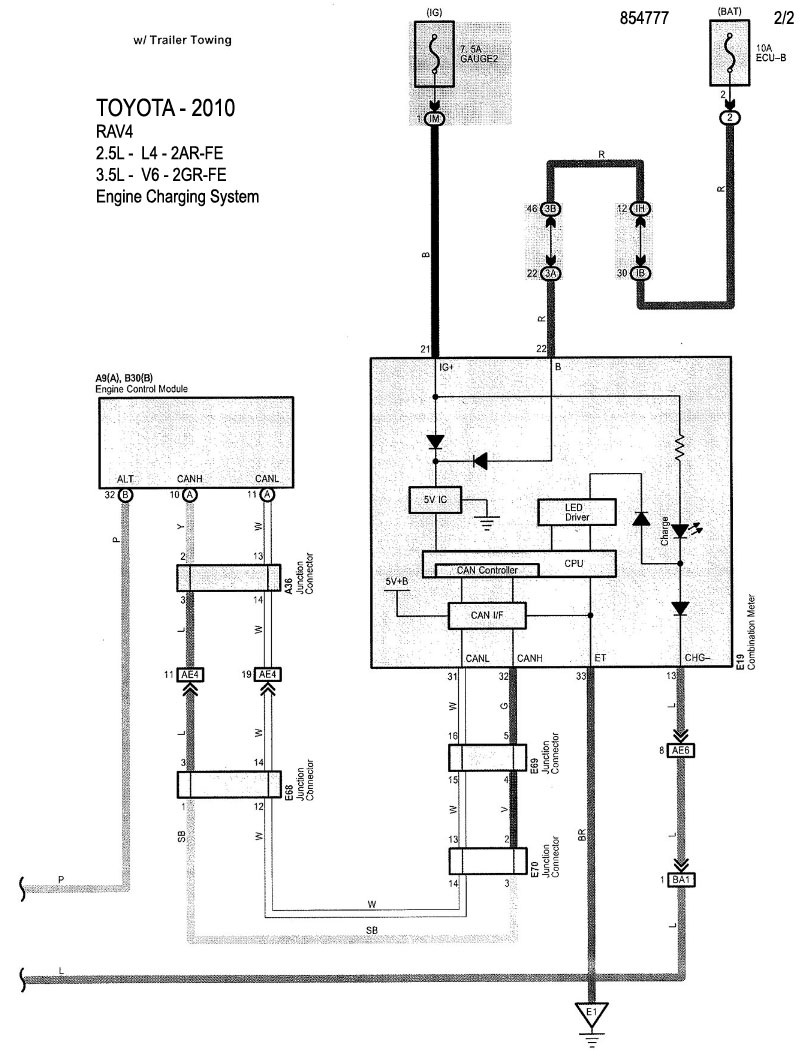

| 2.5L - 4 Cil. - 2AR-FE - 2/2 [Con remolcador] | DIAGRAMA SISTEMA DE CARGA |

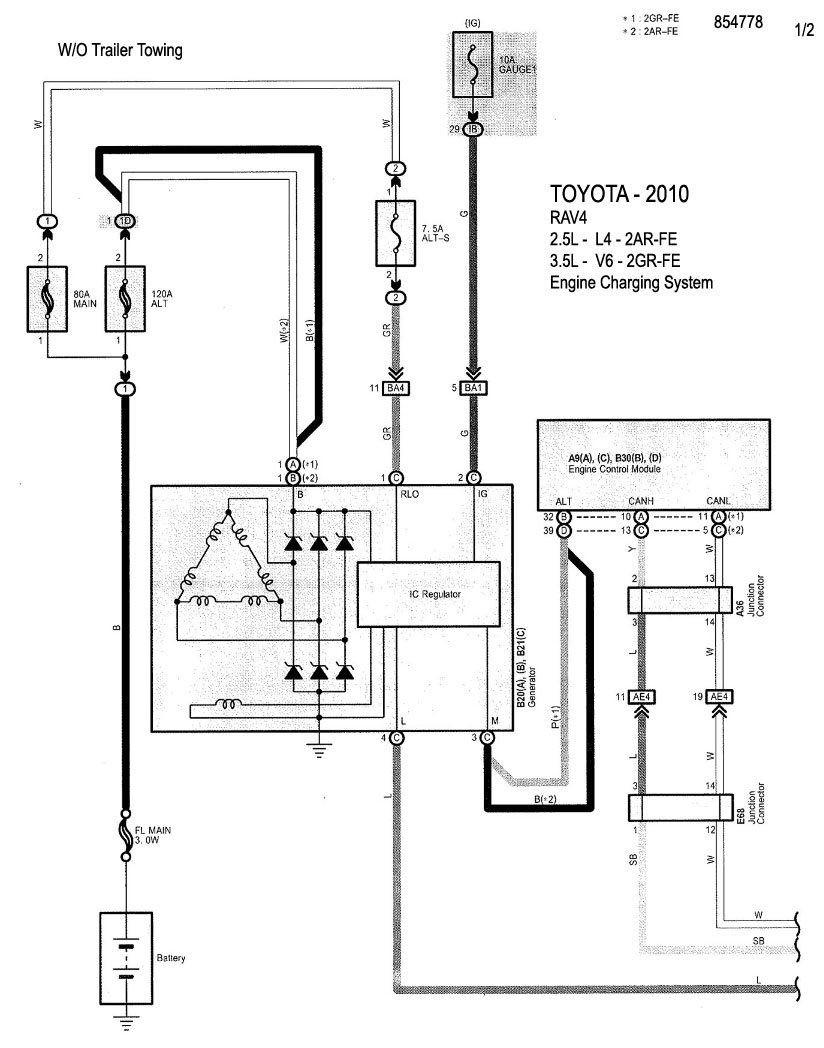

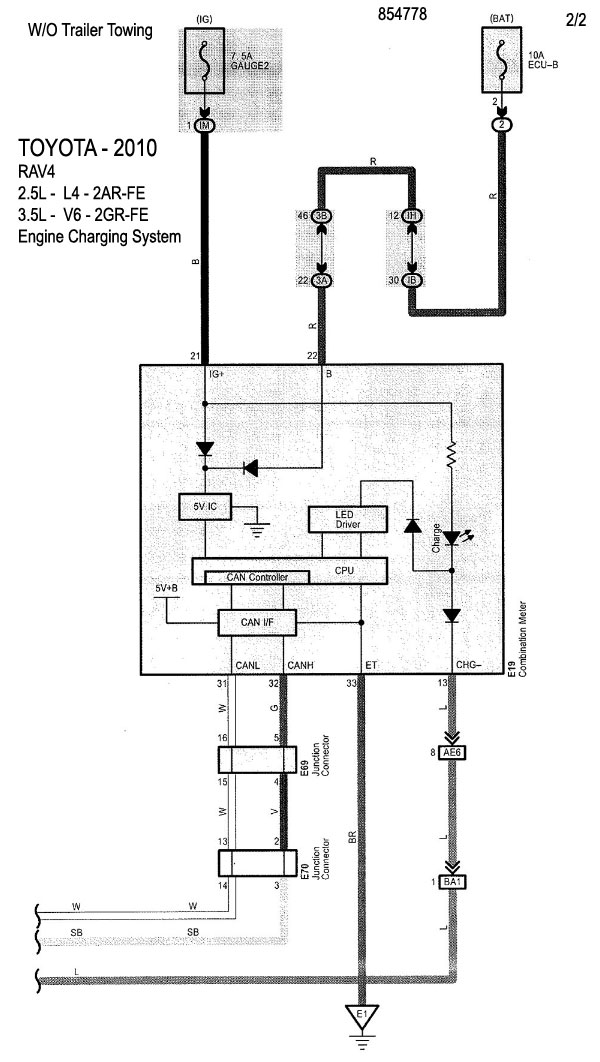

| 2.5L - 4 Cil. - 2AR-FE - 3/2 [Sin remolcador] | DIAGRAMA SISTEMA DE CARGA |
| 2.5L - 4 Cil. - 2AR-FE - 4/2 [Sin remolcador] | DIAGRAMA SISTEMA DE CARGA |
| SEQUOIA | |
| 4.6L - V8 - 1UR - 1/2 | DIAGRAMA SISTEMA DE CARGA |

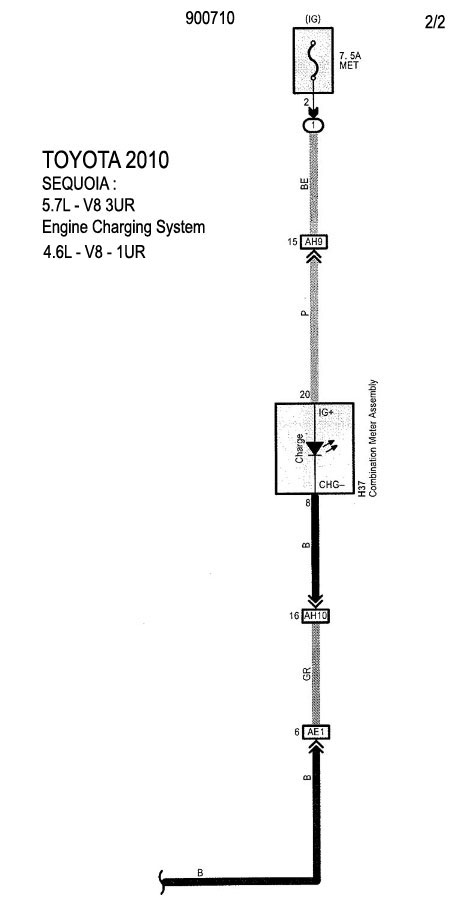

| 4.6L - V8 - 1UR - 1/2 | DIAGRAMA SISTEMA DE CARGA |

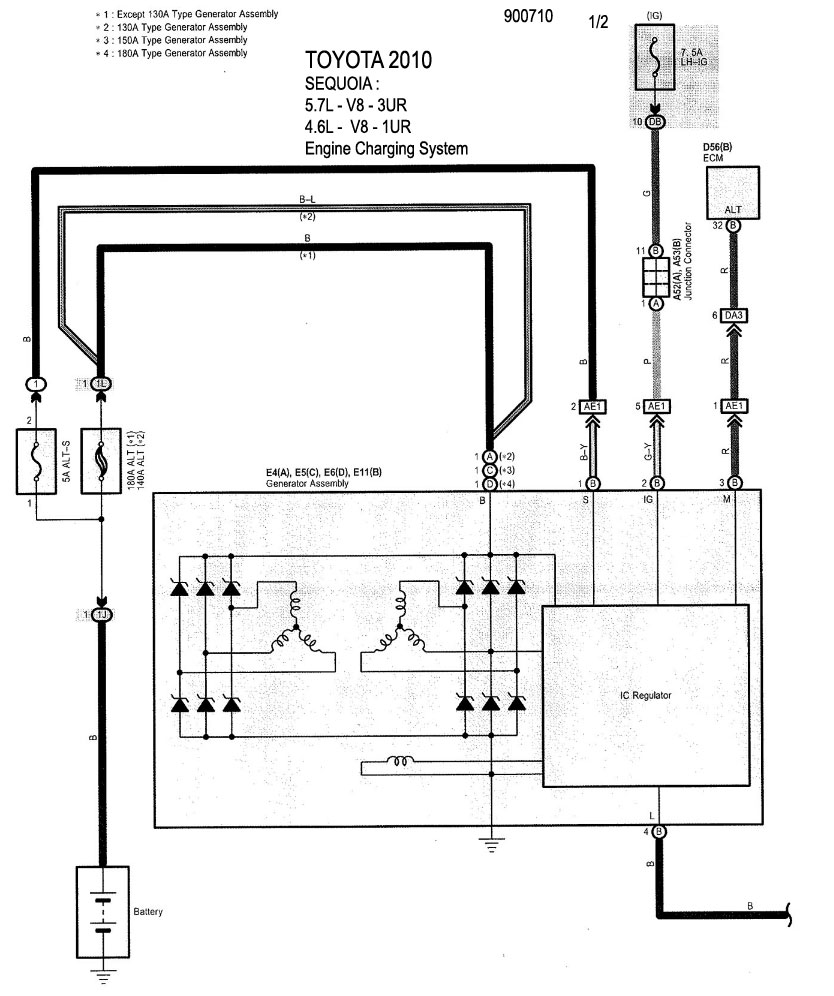

| 5.7L - V8 - 3UR - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 5.7L - V8 - 3UR - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| SIENNA | |

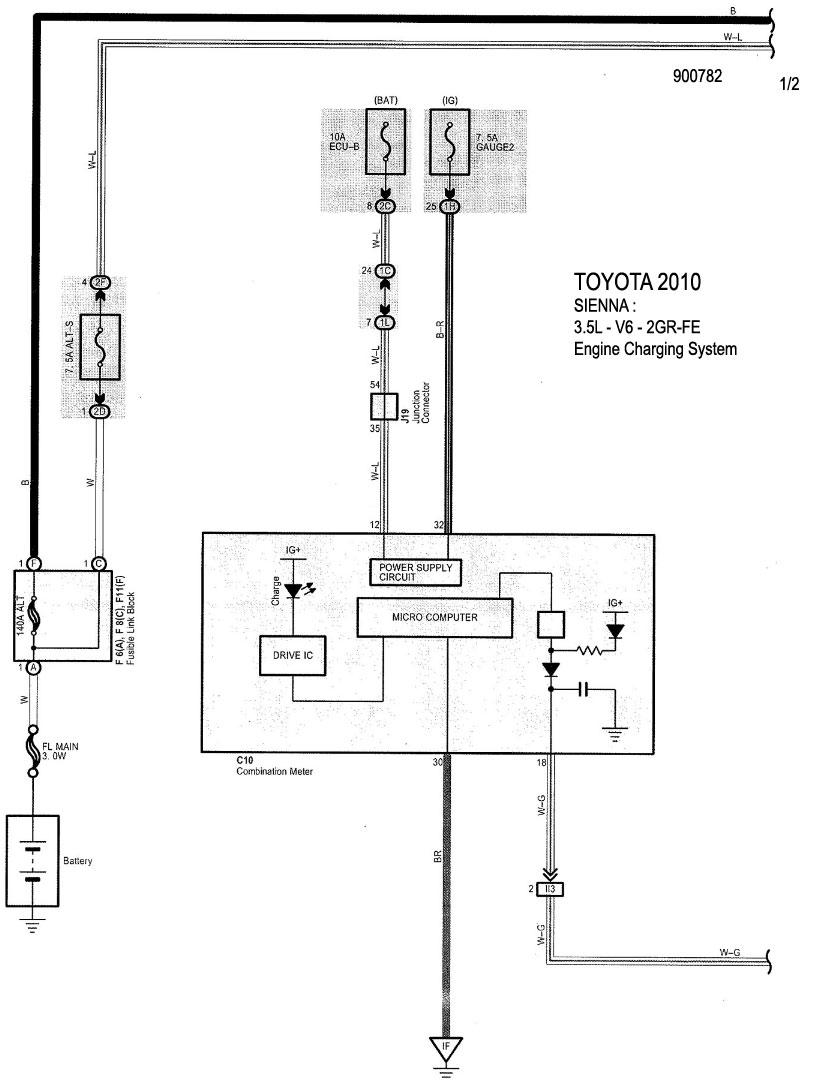

| 3.5L - V6 - 2GR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |

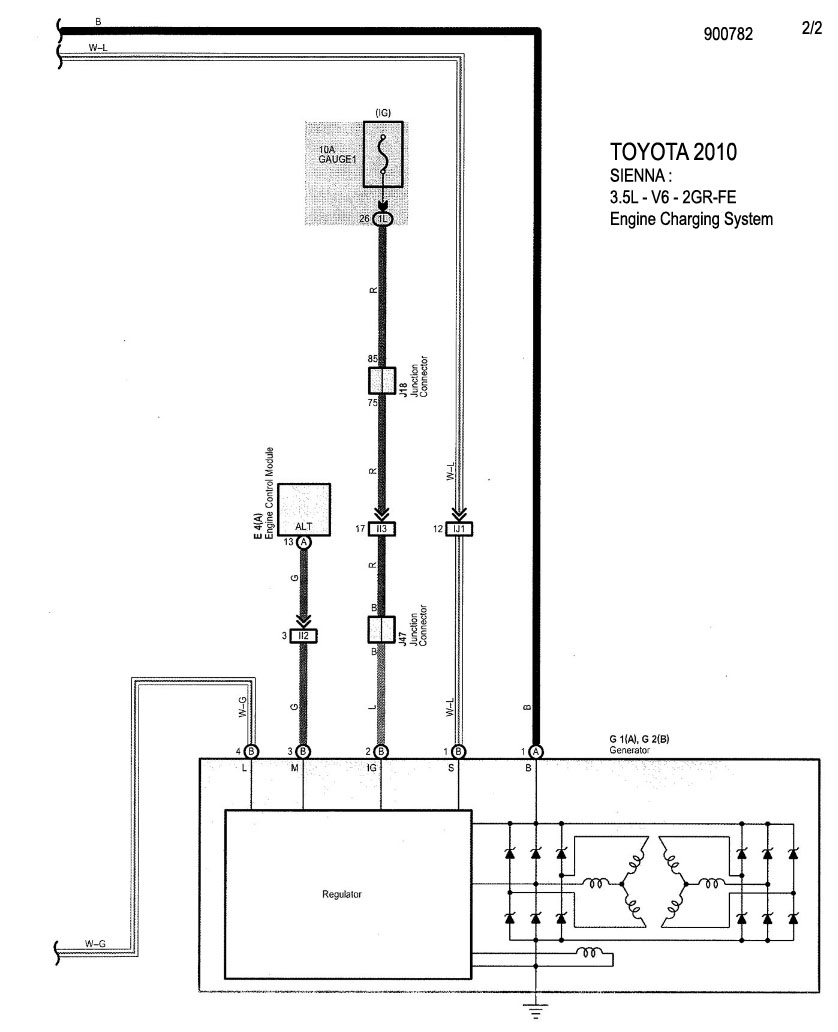

| 3.5L - V6 - 2GR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| TACOMA | |

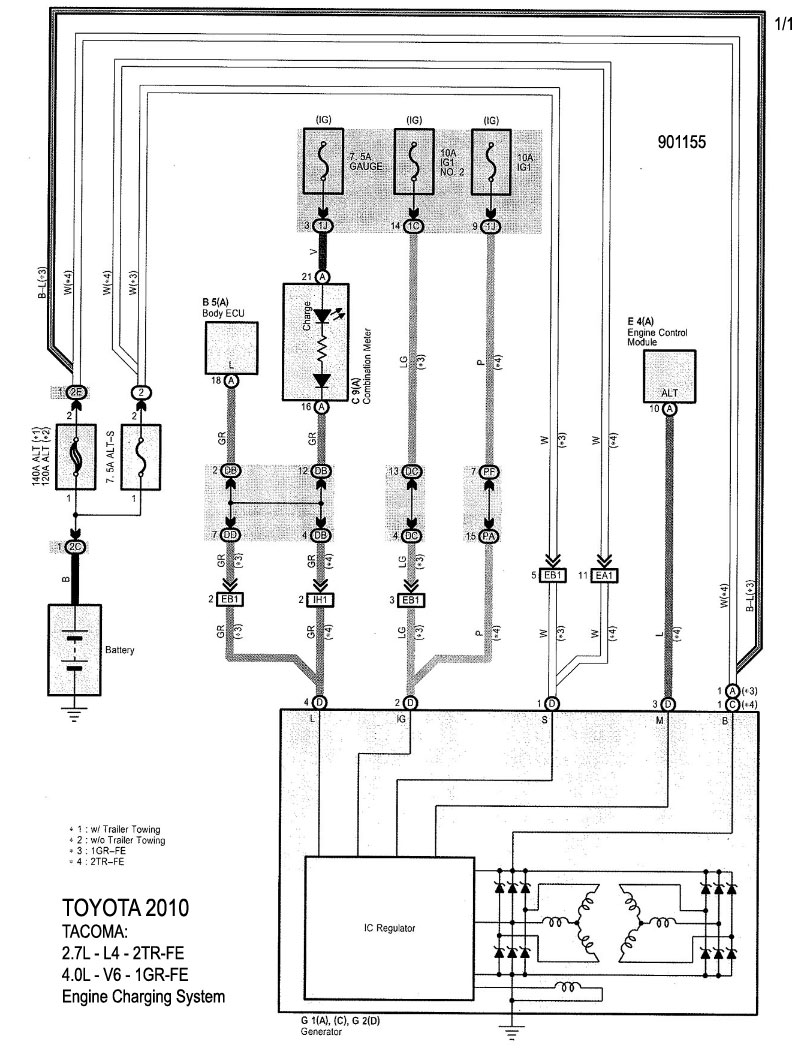

| 2.7L - 4 Cil. - 2TR-FE - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - 1GR-FE - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| TUNDRA | |

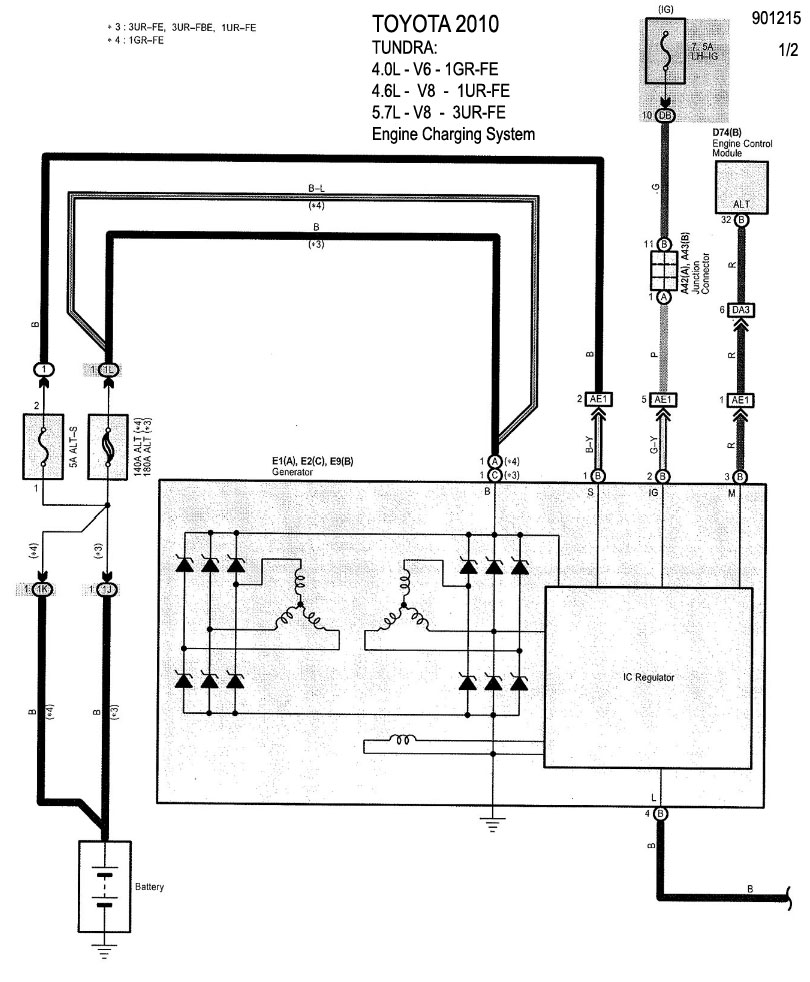

| 4.0L - V6 - 1GR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |

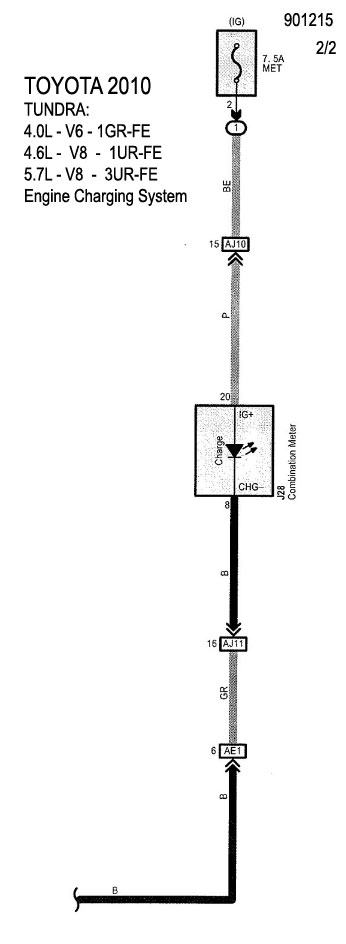

| 4.0L - V6 - 1GR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| 4.6L - V8 - 1UR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 4.6L - V8 - 1UR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| 5.7L - V8 - 3UR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 5.7L - V8 - 3UR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| VENZA | |

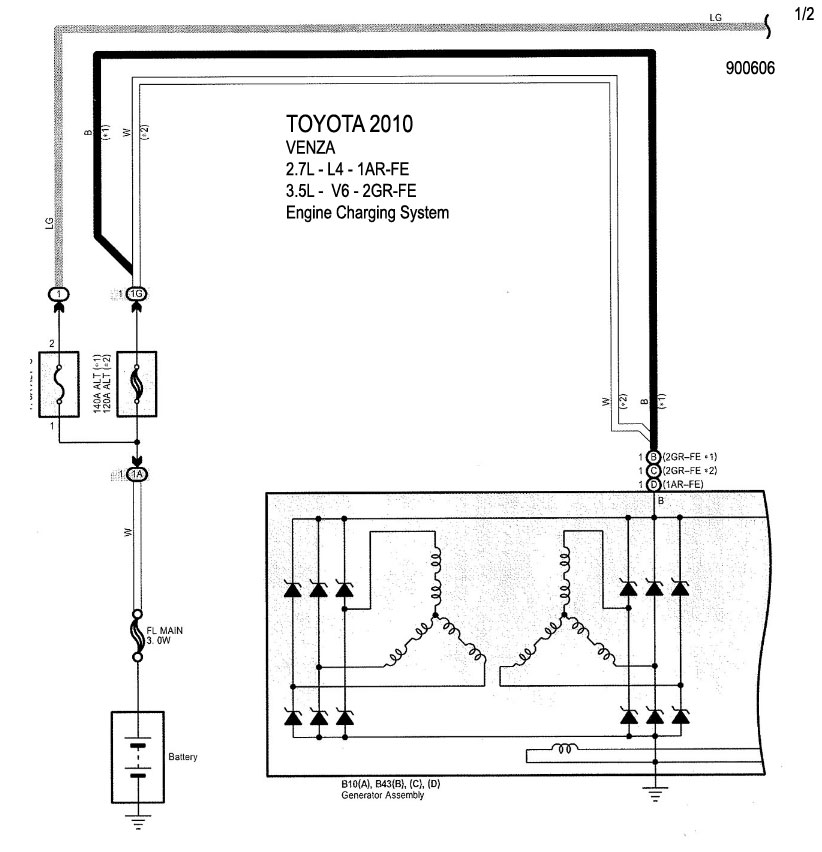

| 2.7L - 4 Cil. - 1AR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |

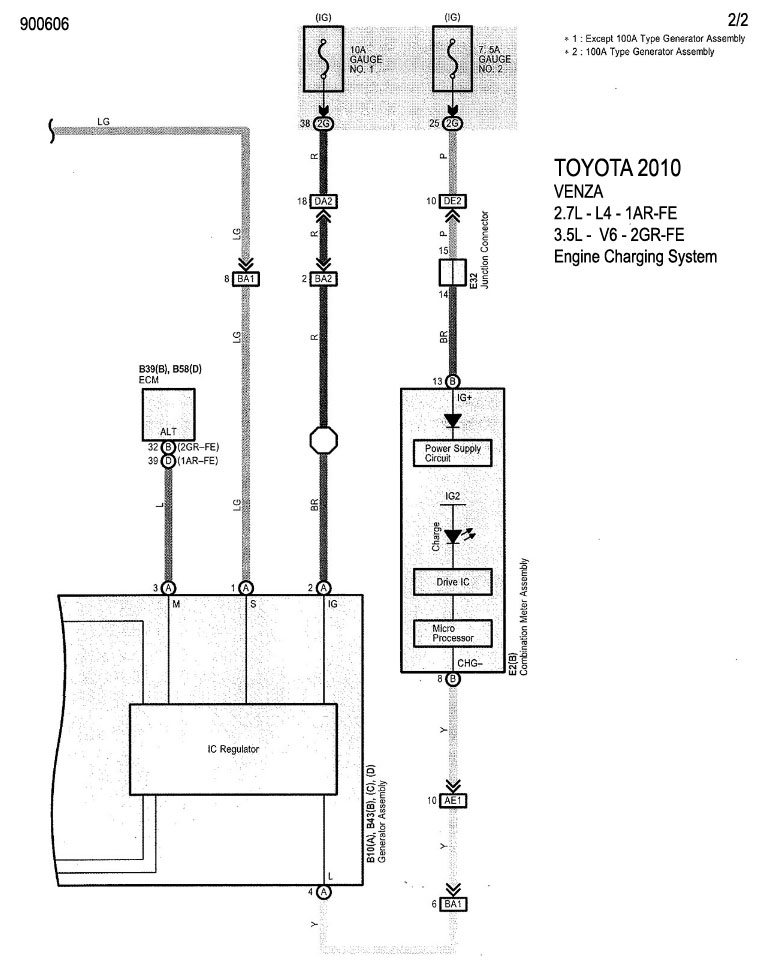

| 2.7L - 4 Cil. - 1AR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| 3.5L - V6 - 2GR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 3.5L - V6 - 2GR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| YARIS | |

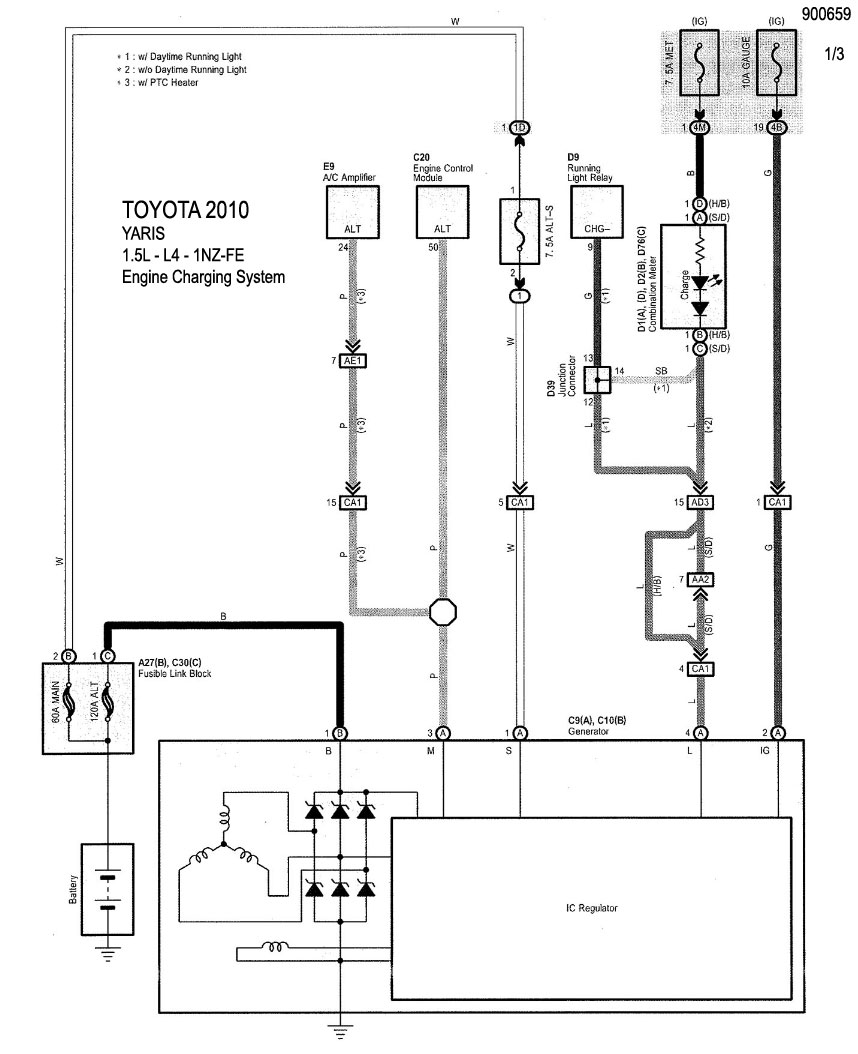

| 1.5L - 4 Cil - 1NZ-FE - 1/3 | DIAGRAMA SISTEMA DE CARGA |

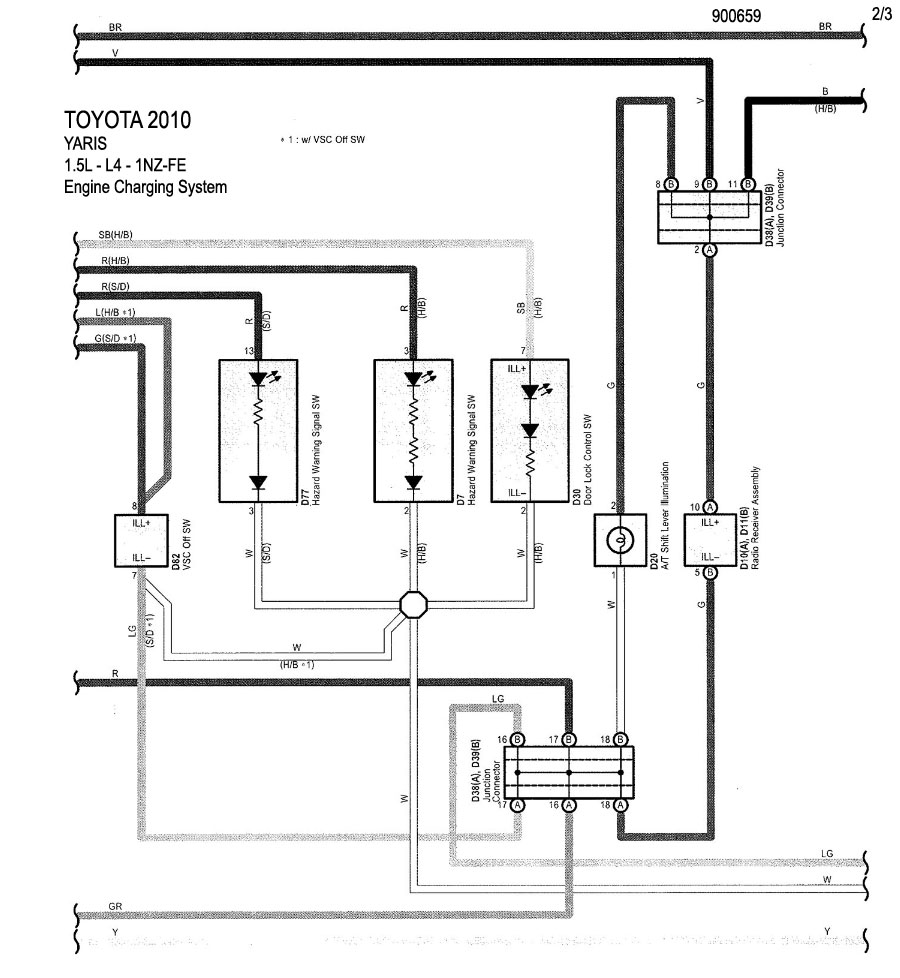

| 1.5L - 4 Cil - 1NZ-FE - 2/3 | DIAGRAMA SISTEMA DE CARGA |

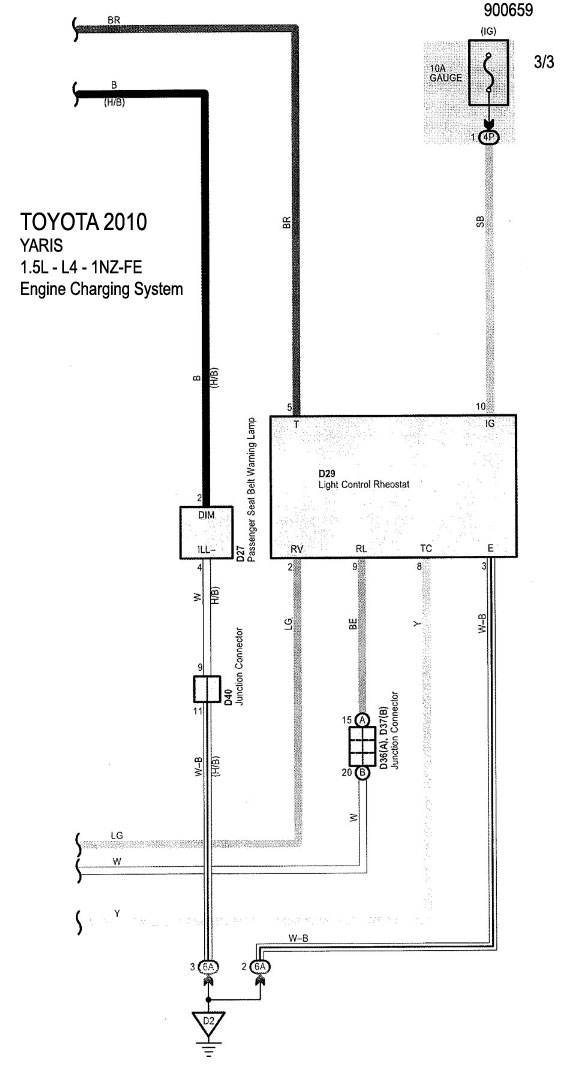

| 1.5L - 4 Cil - 1NZ-FE - 3/3 | DIAGRAMA SISTEMA DE CARGA |
| 4RUNNER | |

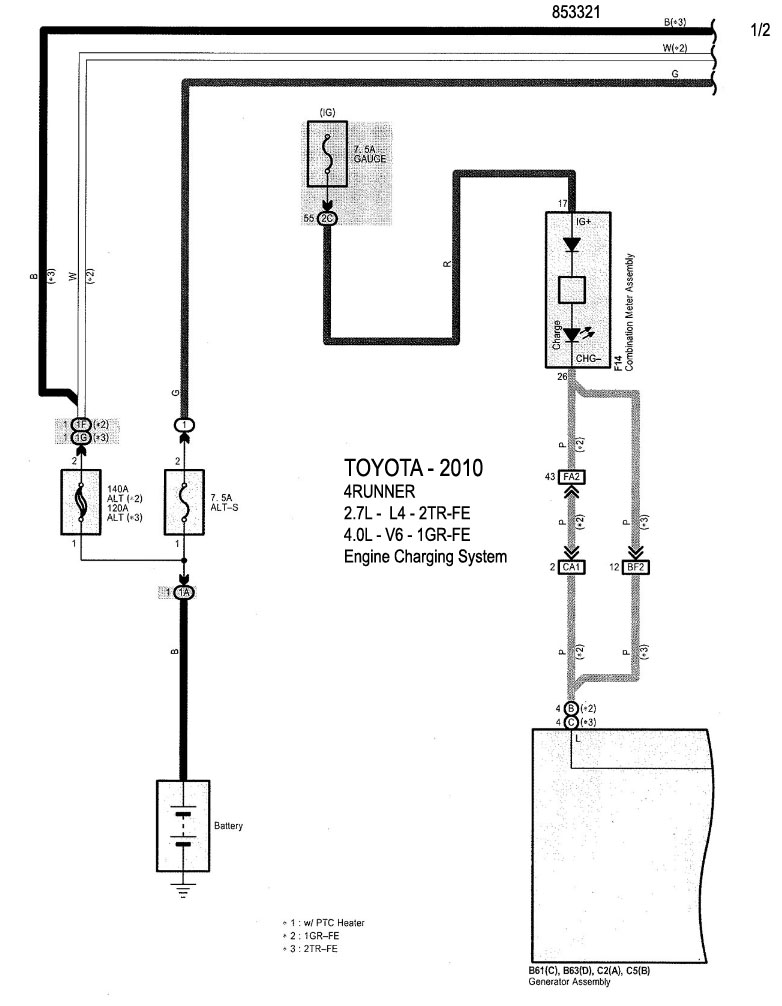

| 2.7L - L4 - 4 Cil. - 2TR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |

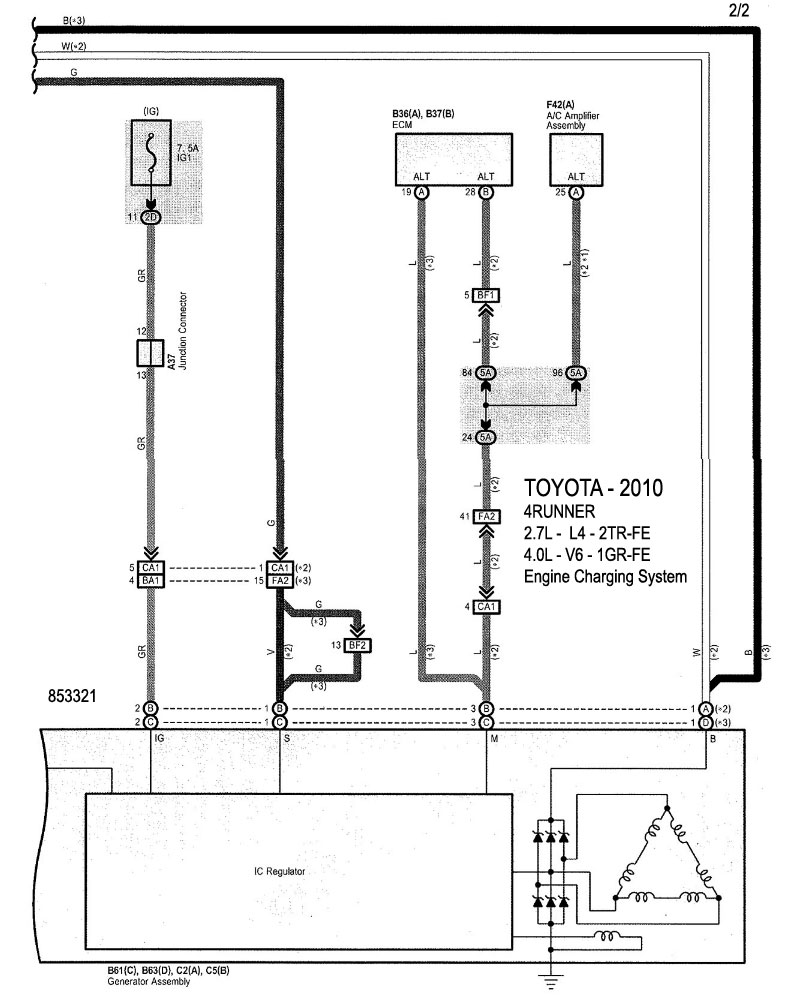

| 2.7L - L4 - 4 Cil. - 2TR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - 1GR-FE - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - 1GR-FE - 2/2 | DIAGRAMA SISTEMA DE CARGA |
