| DIAGRAMAS - SISTEMA DE CARGA - BMW 2015 - Mecanica Automotriz - INDICE |
Diagramas BMW : Carga | Charging System: - Esquemas - Graphics 2015 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
BMW 2015 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - BMW 2015 [Alternador = Generator] |
| 228i | |

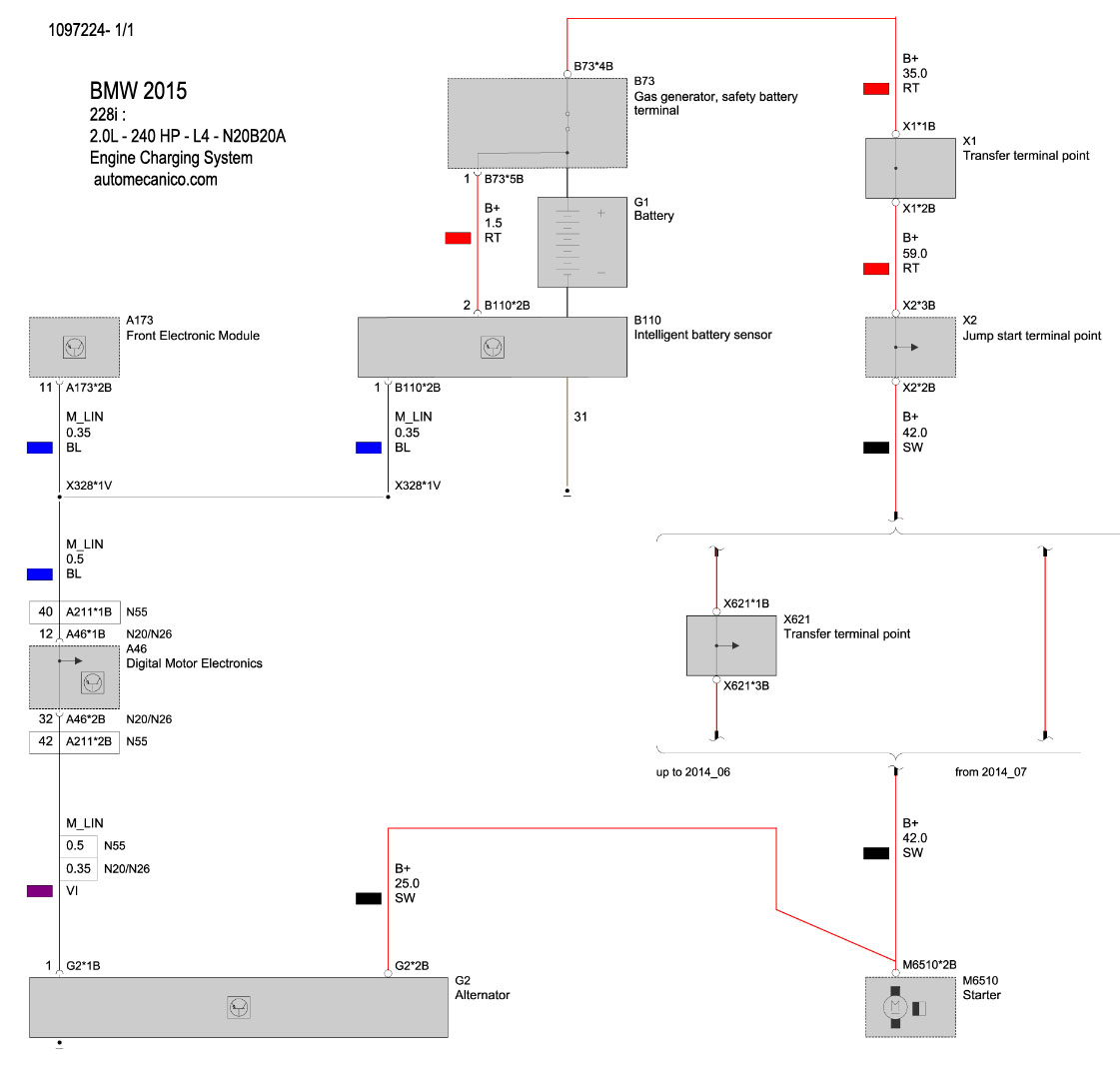

| 2.0L - 4 Cil. N20B20A - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 320i | |

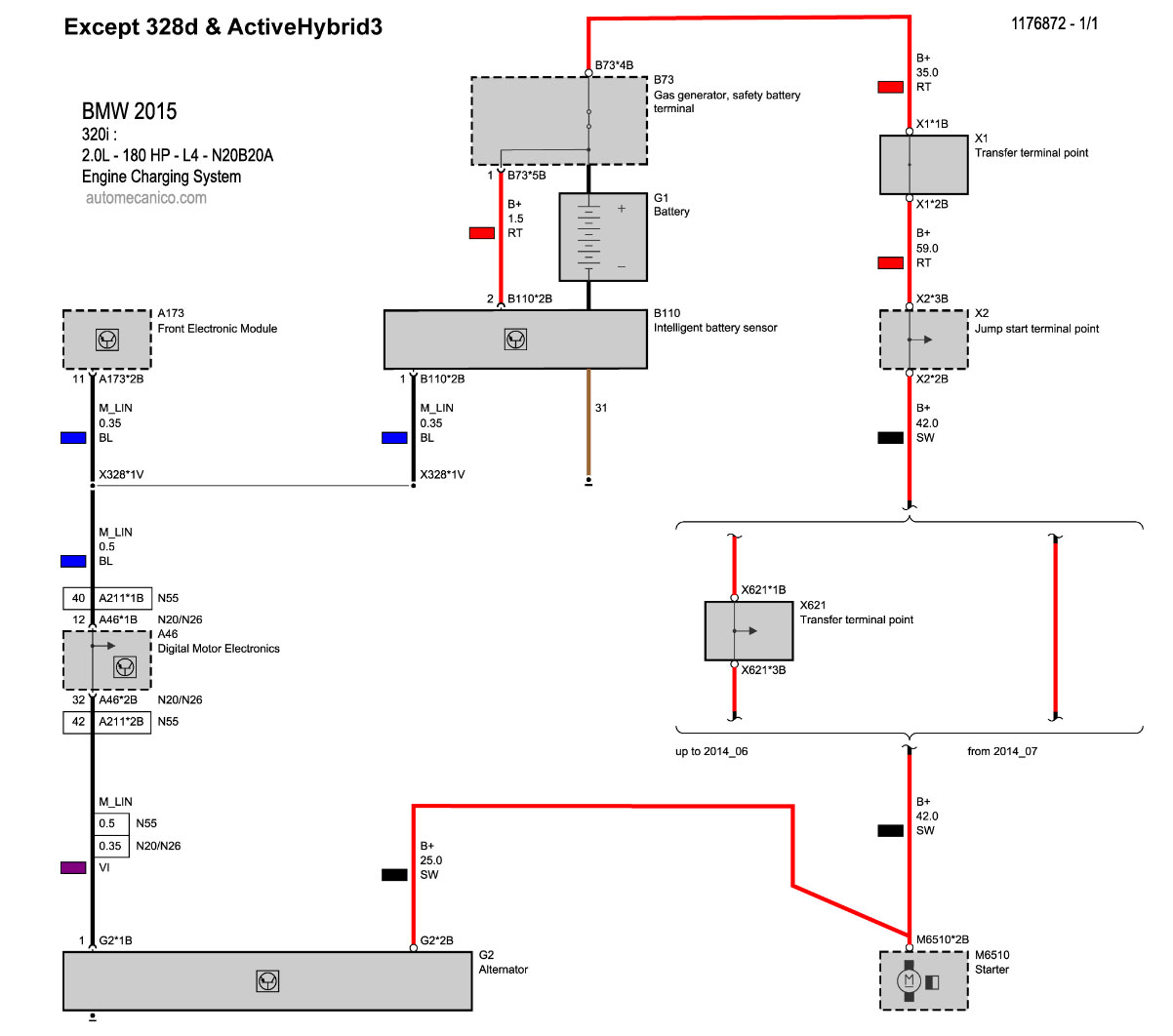

| 2.0L - 4 Cil. N20B20A - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 328d - Diesel | |

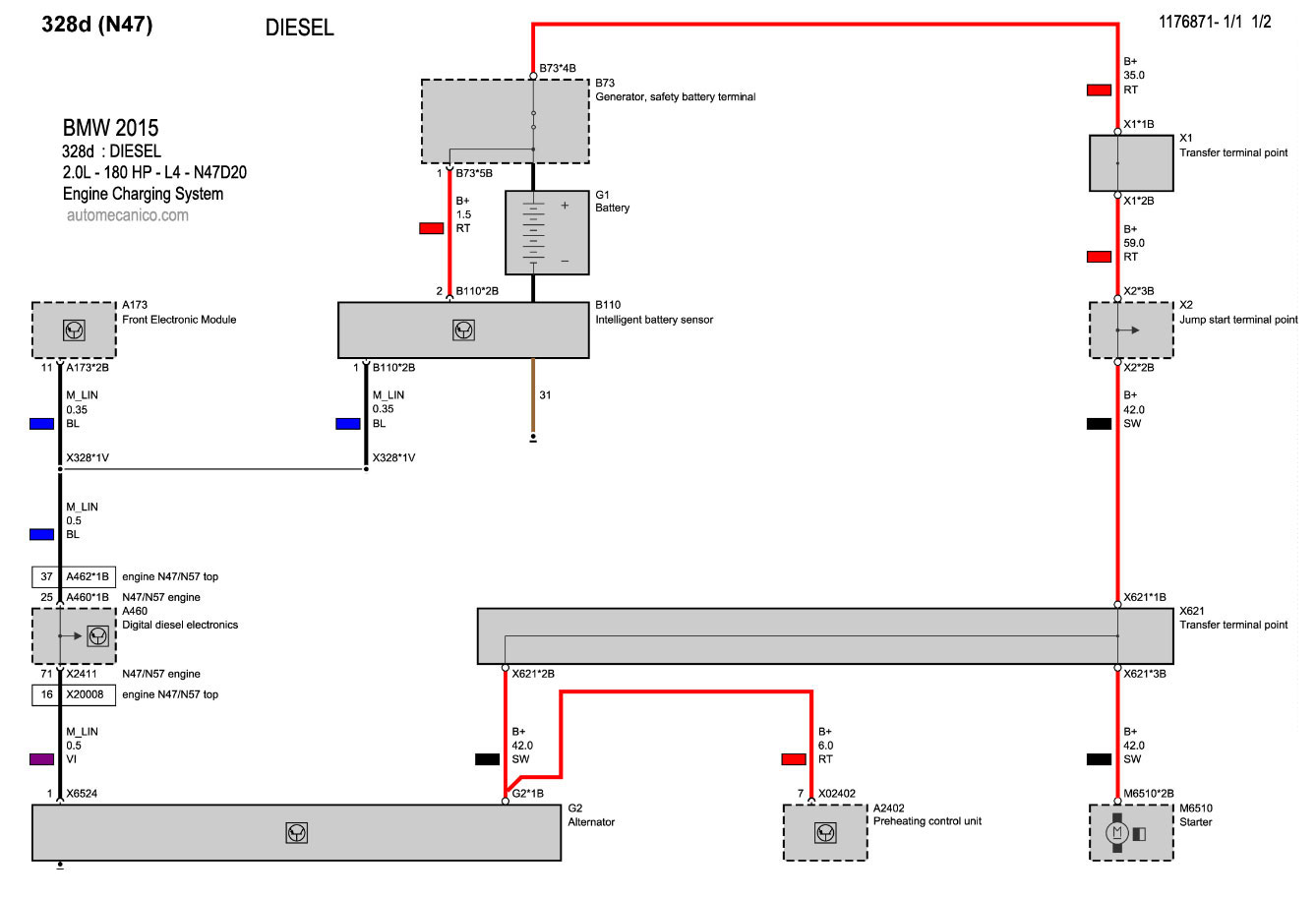

| 2.0L - 4 Cil. N47D20 - 1/2 | DIAGRAMA SISTEMA DE CARGA |

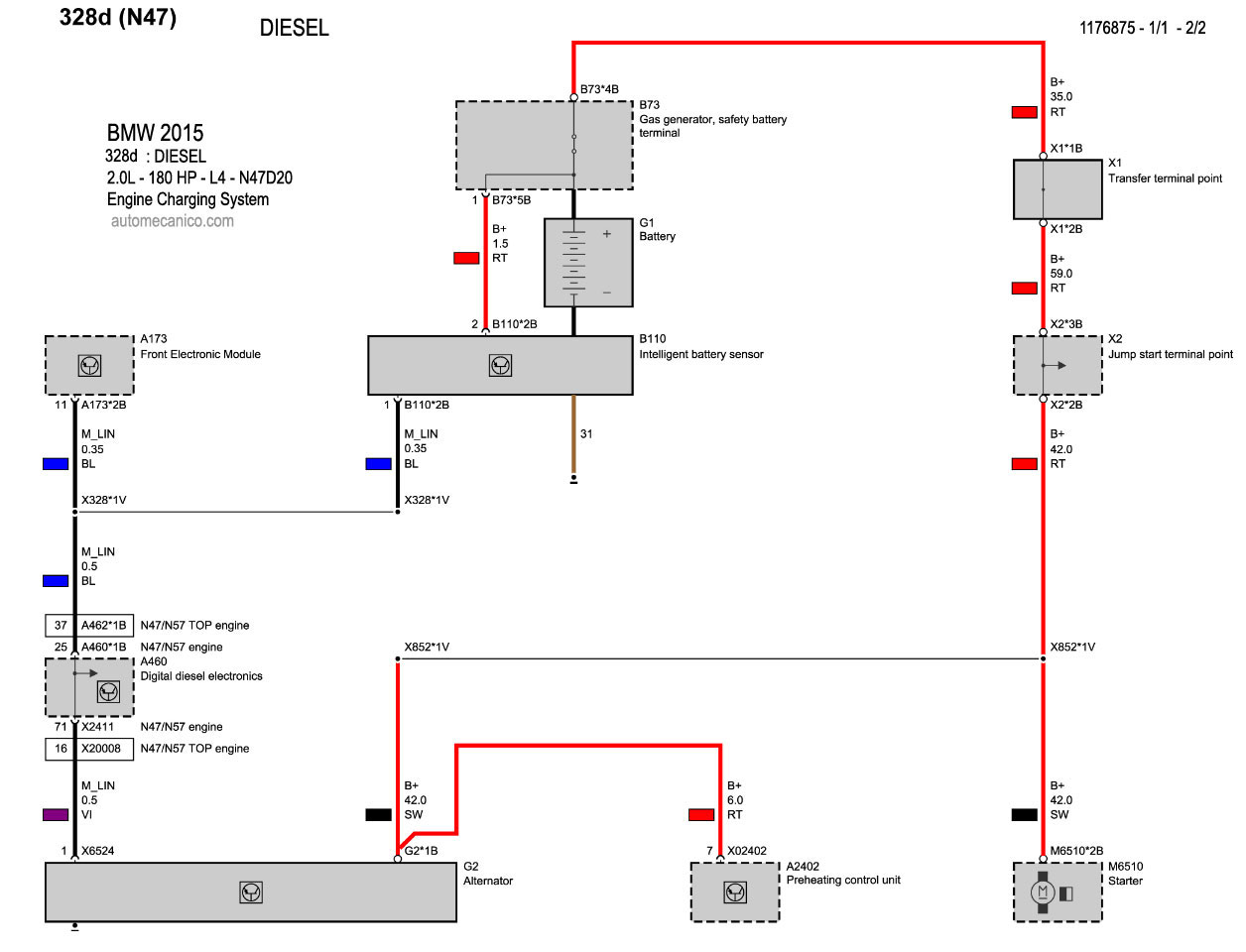

| 2.0L - 4 Cil. N47D20 - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| 328i | |

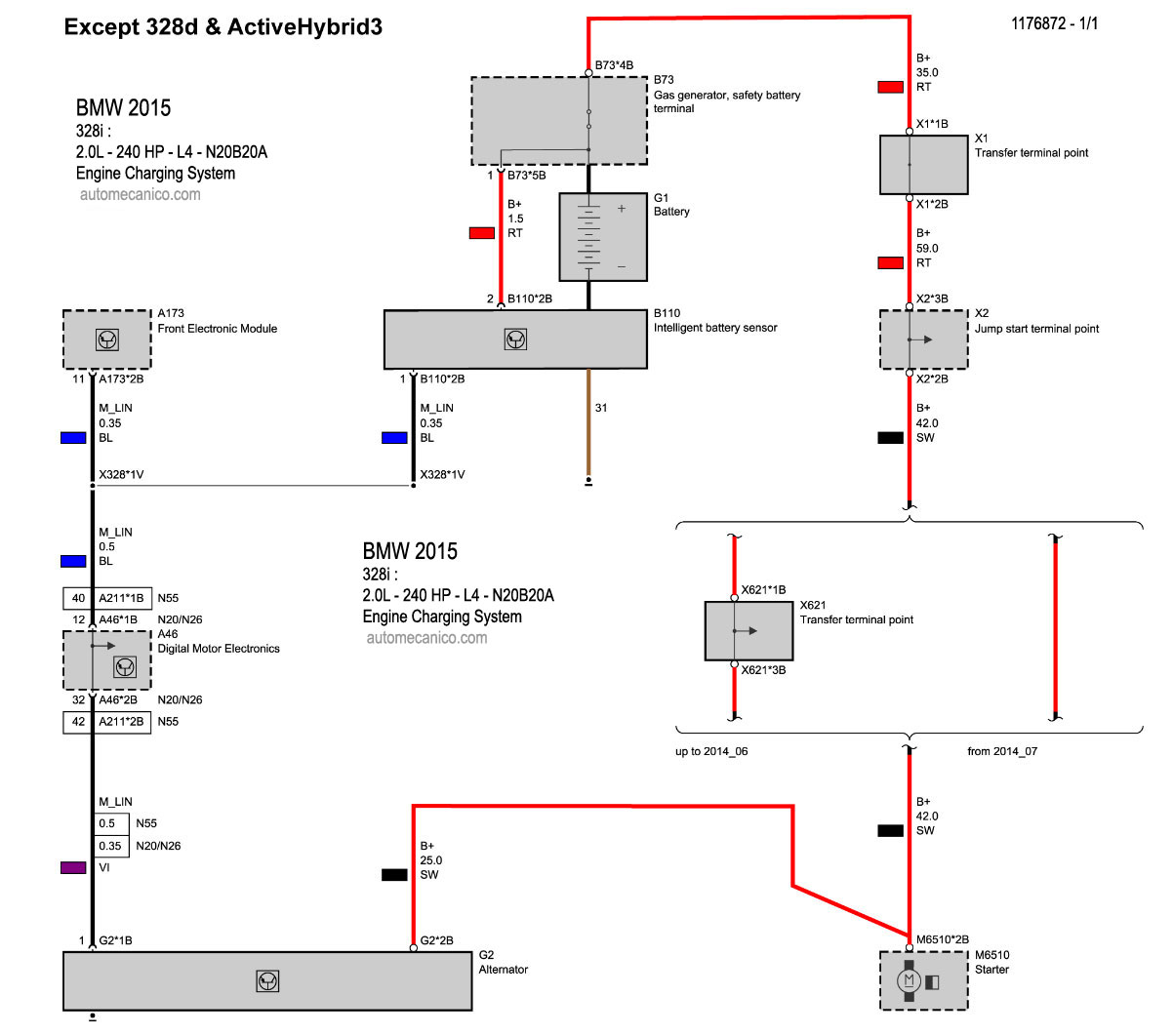

| 2.0L - 4 Cil. N20B20A | DIAGRAMA SISTEMA DE CARGA |
| 335i | |

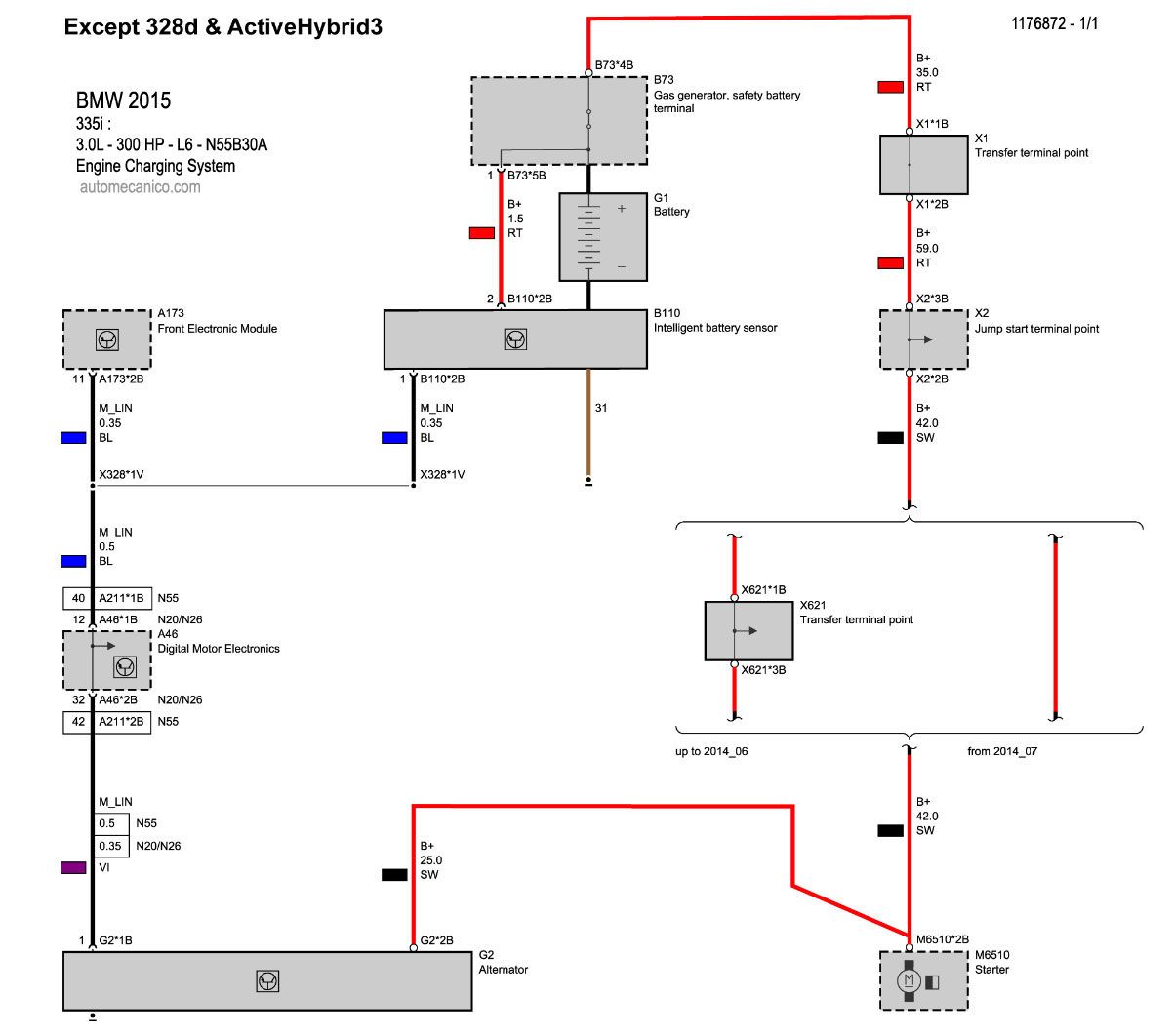

| 3.0L - L6 - N55B30A | DIAGRAMA SISTEMA DE CARGA |
| 428i | |

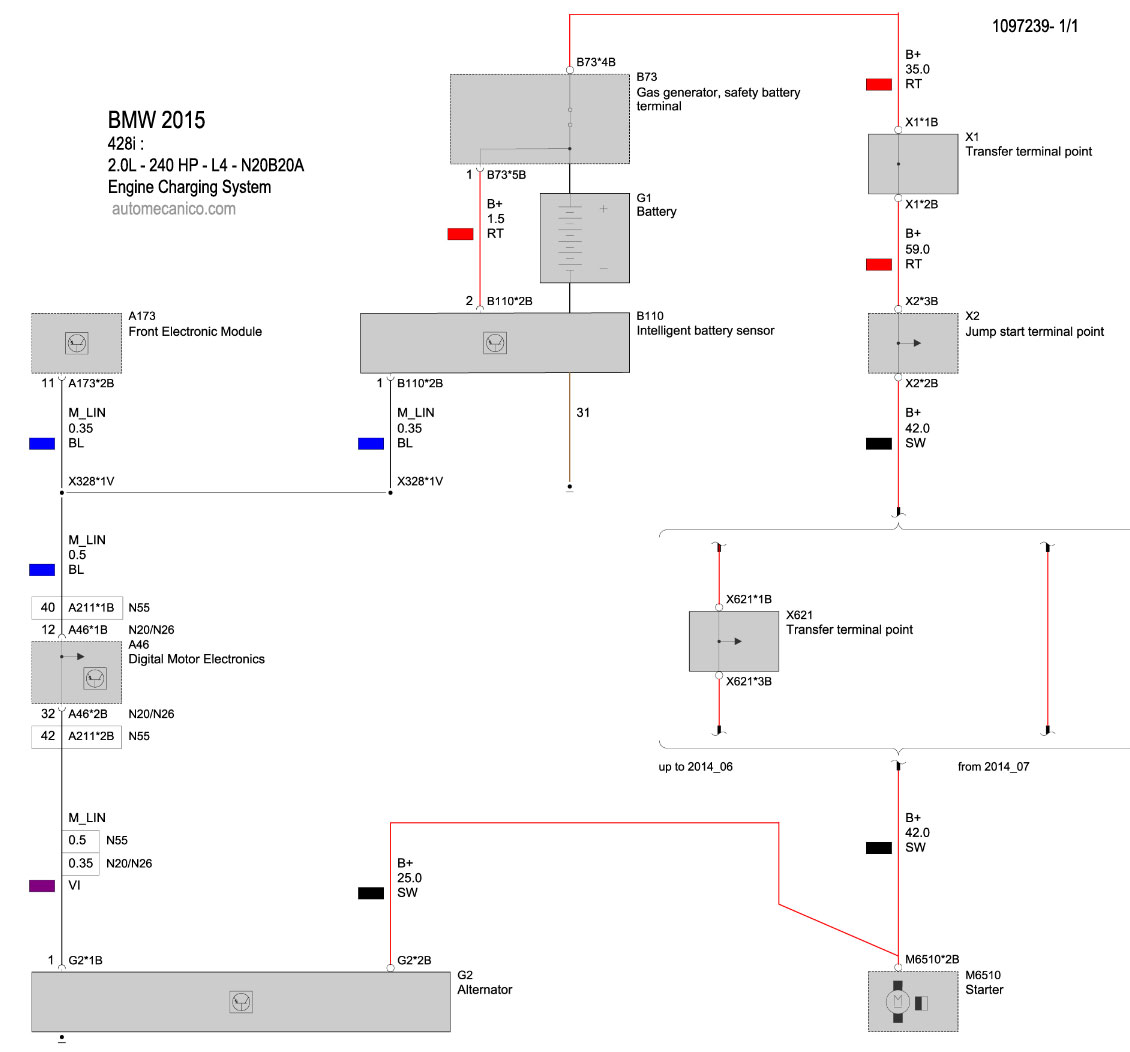

| 2.0L - 4 Cil. N20B20A | DIAGRAMA SISTEMA DE CARGA |
| 435i | |

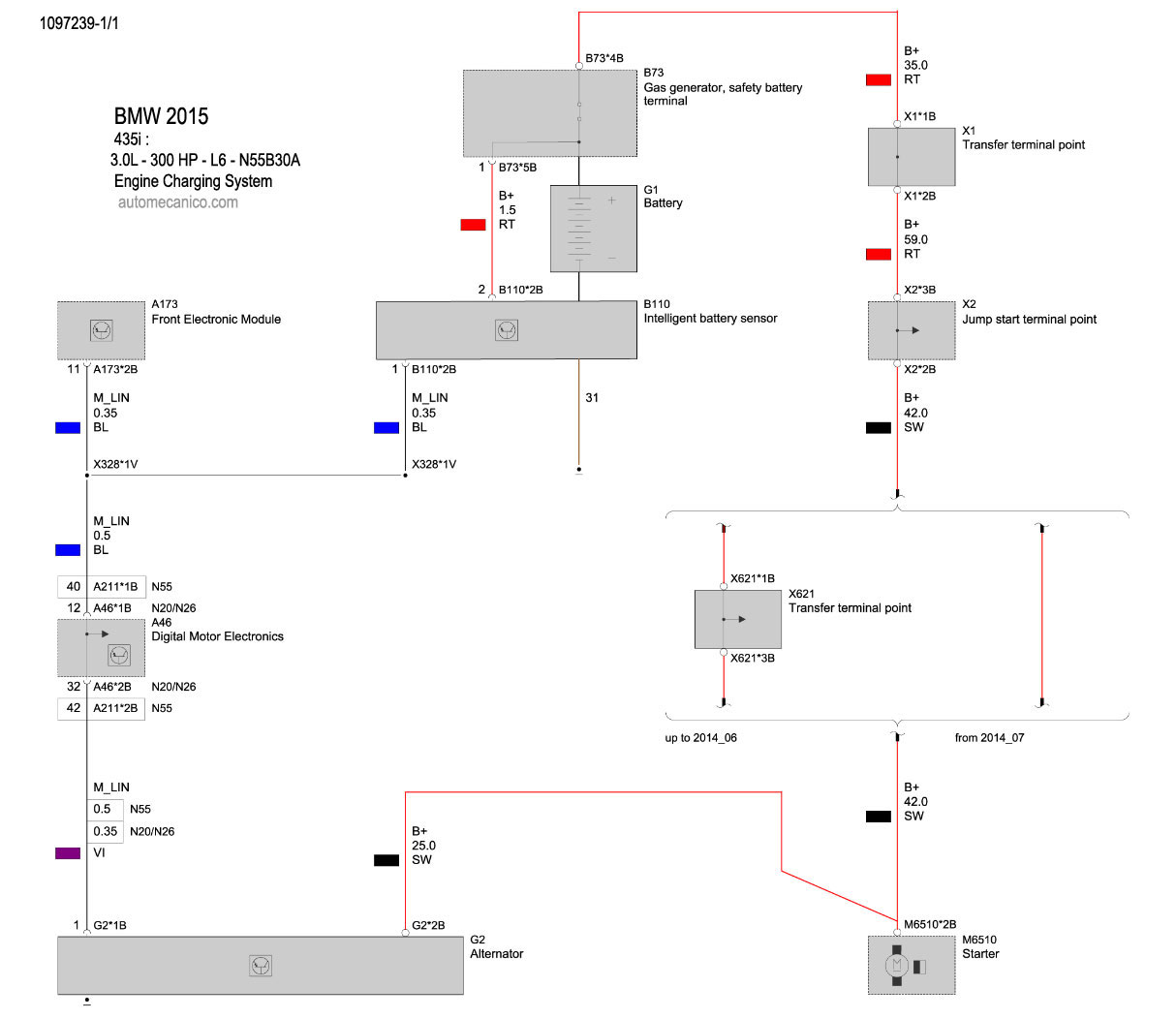

| 3.0L - L6 - N55B30A | DIAGRAMA SISTEMA DE CARGA |
| Volver al indice 2015 |
