| DIAGRAMAS - SISTEMA DE CARGA - HONDA 2015 - Mecanica Automotriz - INDICE |
Diagramas HONDA : Carga | Charging System: - Esquemas - Graphics 2015 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
HONDA 2015 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - HONDA 2015 [Alternador = Generator] |
| ACCORD: EX -L | |
| 2.4L - 4 Cil. - K24W1 - Con Manual Trans -1/2 | DIAGRAMA SISTEMA DE CARGA |
| 2.4L - 4 Cil. - K24W1 - Con CVT - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| 3.5L - V6 - J35Y1 - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 3.5L - V6 - J35Y1 - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| ACCORD HYBRID | |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 1/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 2/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 3/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 4/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 5/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 6/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 7/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 8/8 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 2.0L - 141 HP - LFA1 - Full Hybrid - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| CIVIC: EX | |

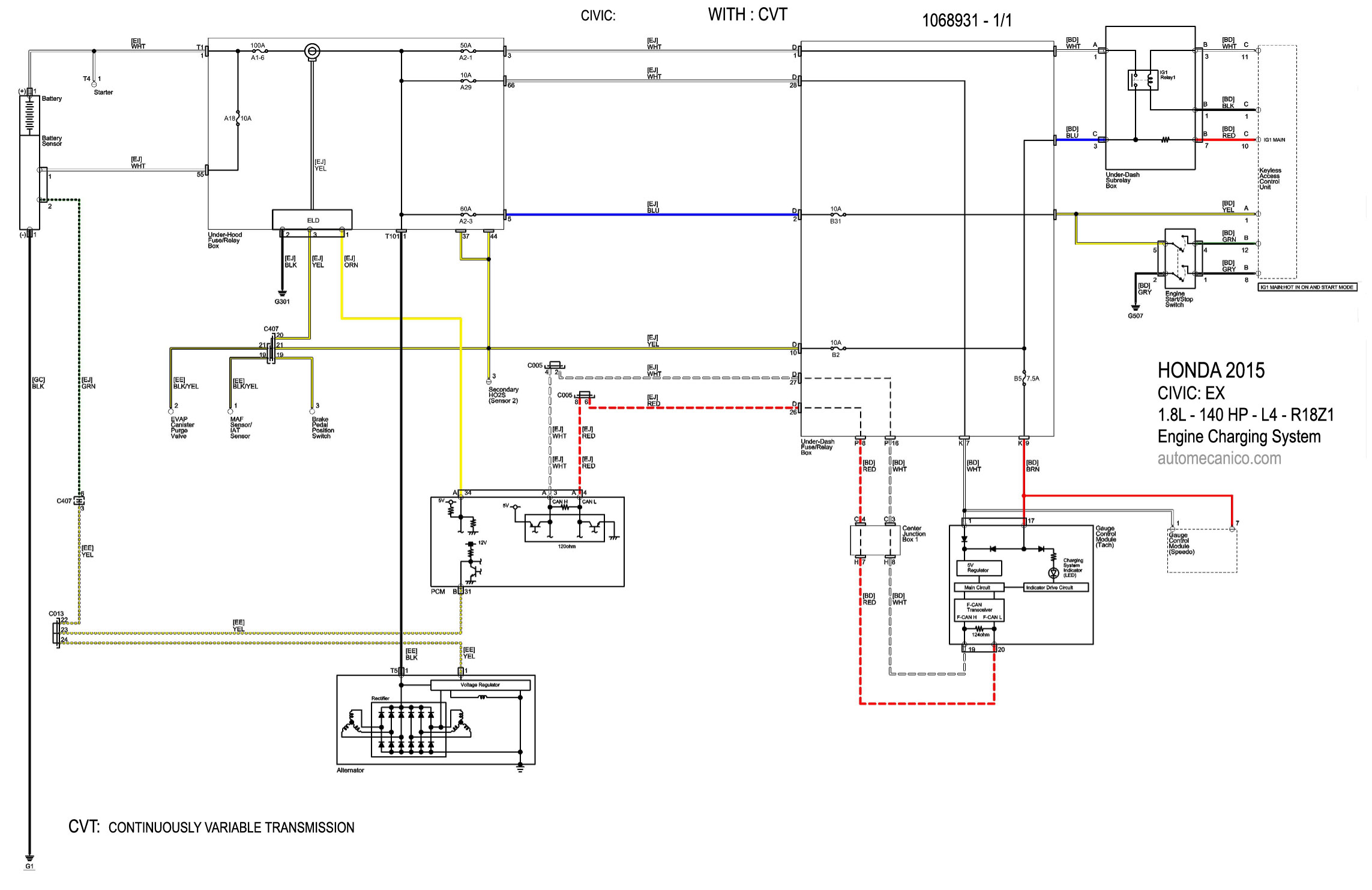

| 1.8L - 4 Cil. - R18Z1 - Con CVT | DIAGRAMA SISTEMA DE CARGA |
| CIVIC: CNG | |
| 1.8L - 4 Cil. - R18A9 - Natural Gas 1/1 | DIAGRAMA SISTEMA DE CARGA |
| CIVIC: HYBRID | |
| 1.5L - 4 Cil. - LEA2 - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 1.5L - 4 Cil. - LEA2 - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| CROSSTOUR: | |

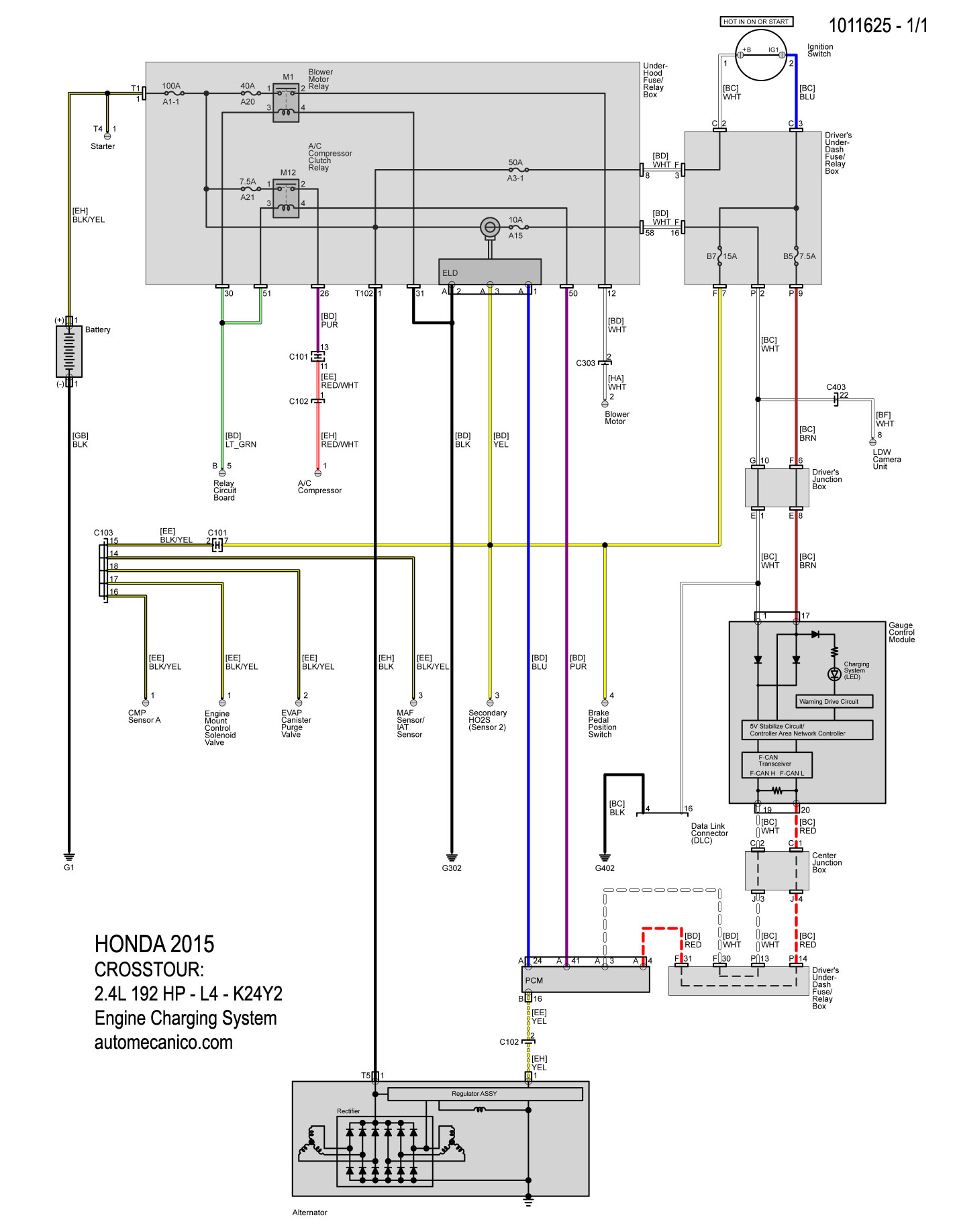

| 2.4L - 4 Cil. - K24Y2 - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 3.5L - V6 - J35Y1 - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| CR-V: EX | |
| 2.4L - 4 Cil. - K24W9 | DIAGRAMA SISTEMA DE CARGA |
| FIT: EX | |
| 1.5L - 4 Cil. - L15B1 - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| ODYSSEY: EX | |
| 3.5L - V6 - J35Z8 - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| PILOT: EX | |
| 3.5L - V6 - J35Z4 - 1/2 | DIAGRAMA SISTEMA DE CARGA |
| 3.5L - V6 - J35Z4 - 2/2 | DIAGRAMA SISTEMA DE CARGA |
| Volver al indice 2015 |
