| DIAGRAMAS - CIRCUITO DE ARRANQUE DEL MOTOR - CHRYSLER 2015 - Mecanica Automotriz - INDICE |
Diagramas CHRYSLER : Engine Starting: - Esquemas - Graphics 2015 - |
| Diagrama - Arrancador / Bateria y conexiones . Vehiculos
CHRYSLER 2015 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del Arrancador [Starter, motor de arranque] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Arrancador [starter] - CHRYSLER 2015 - Arrancador = Starter, Motor de arranque - |
| TOWN & COUNTRY: Limited | |

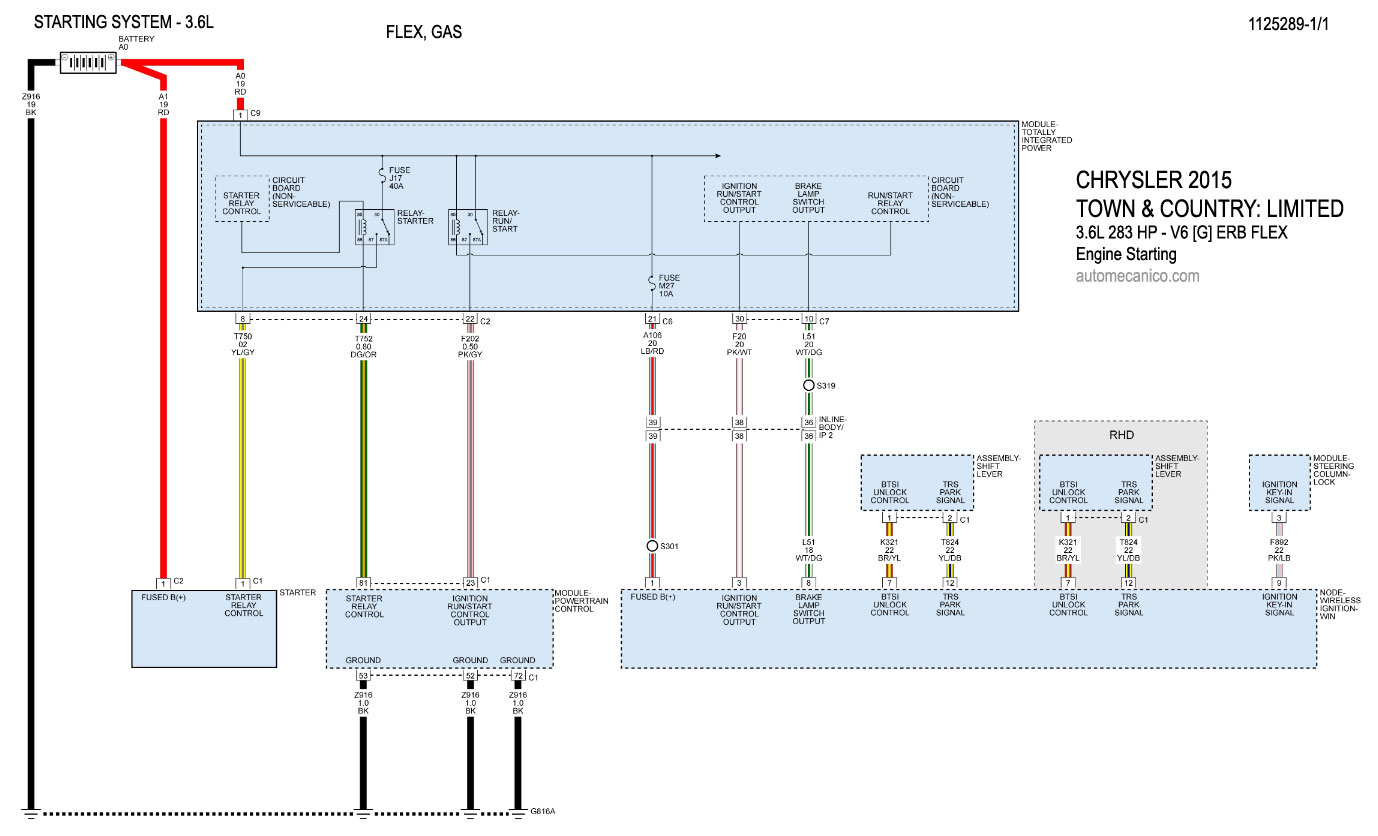

| 3.6L - V6 - 1/1 | Engine Starting |
| 200: C, Limited, LX, S | |
| 2.4L - 4 Cil. - 1/1 | Engine Starting |
| 3.6L - V6 - 1/1 | Engine Starting |
| 300: C, Platinum, Limited, S, Touring | |

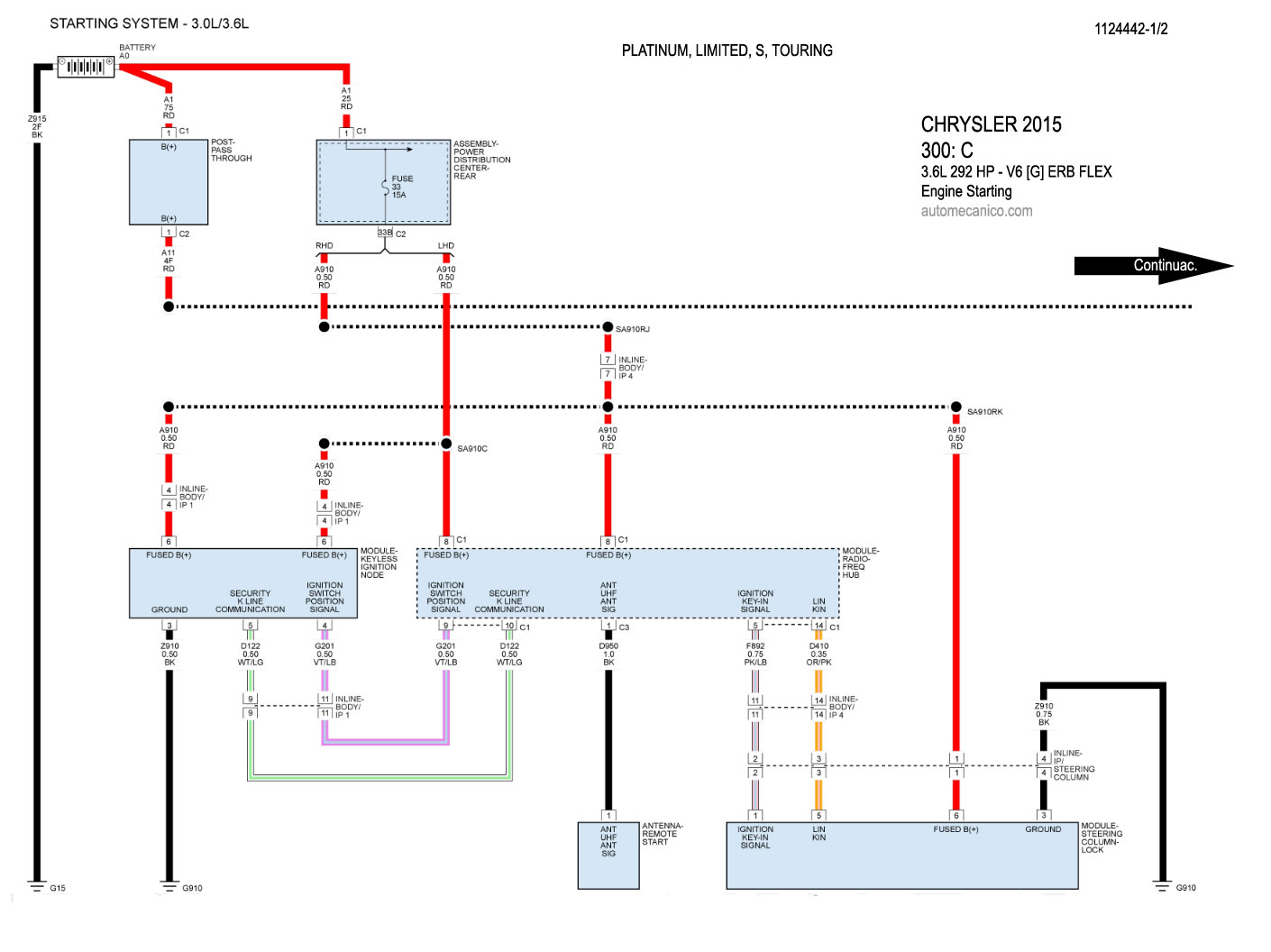

| 3.6L - V6 - 1/2 | Engine Starting |

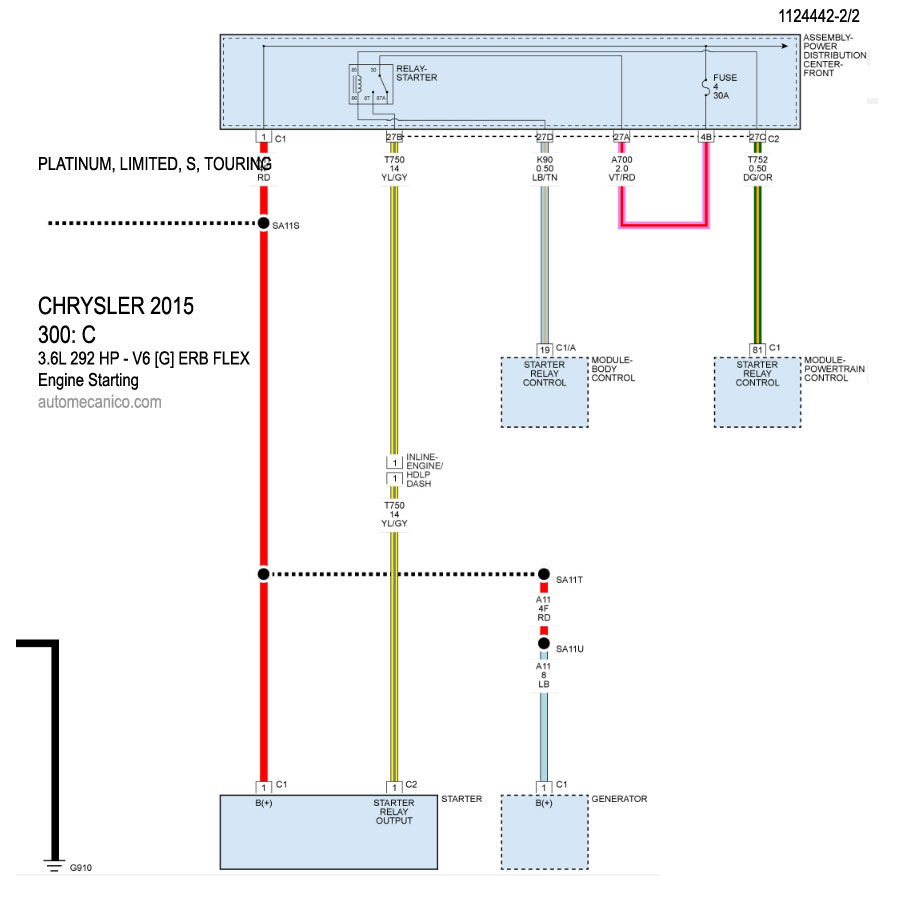

| 3.6L - V6 - 2/2 | Engine Starting |

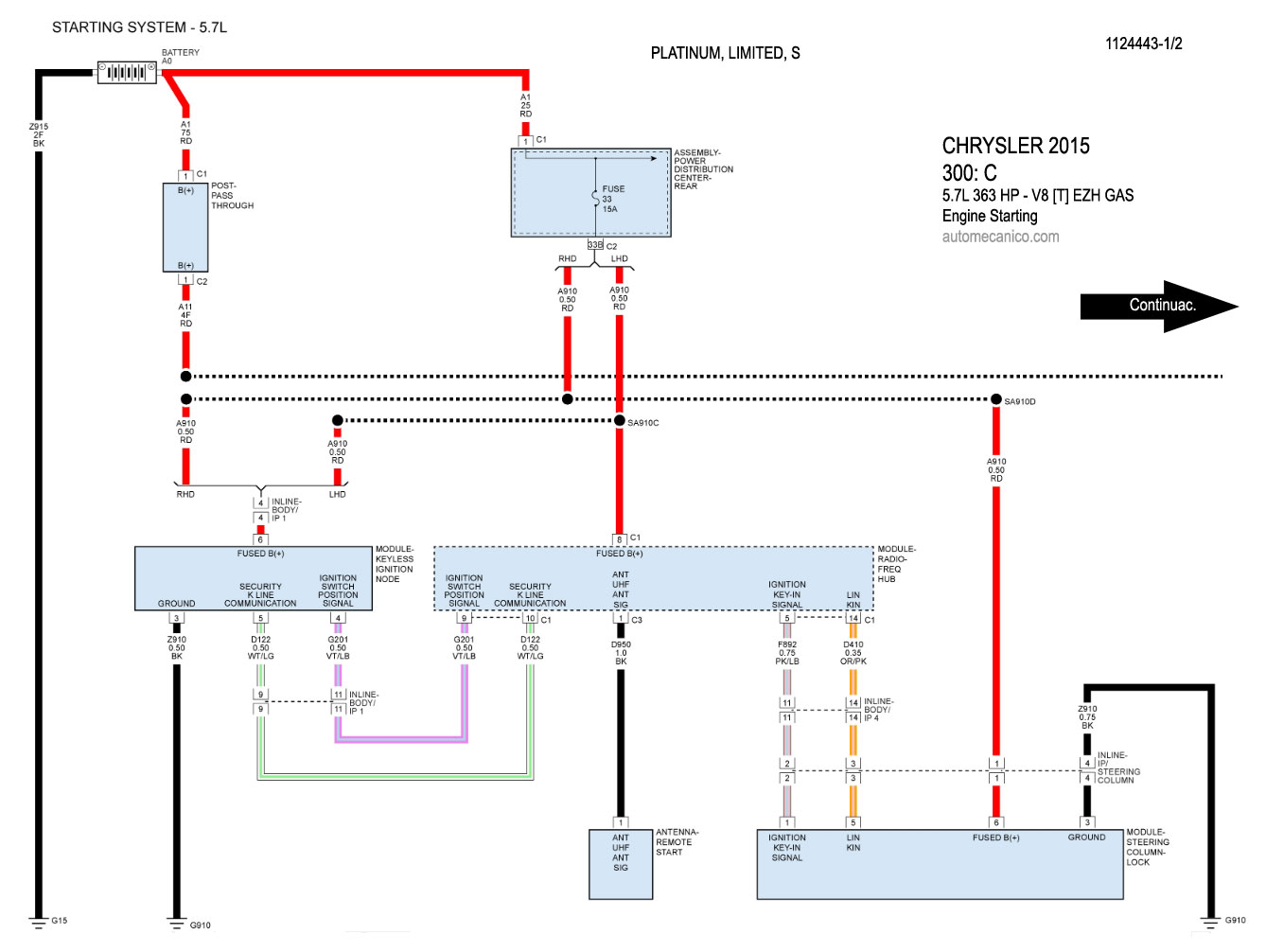

| 5.7L - V8 - 1/2 | Engine Starting |

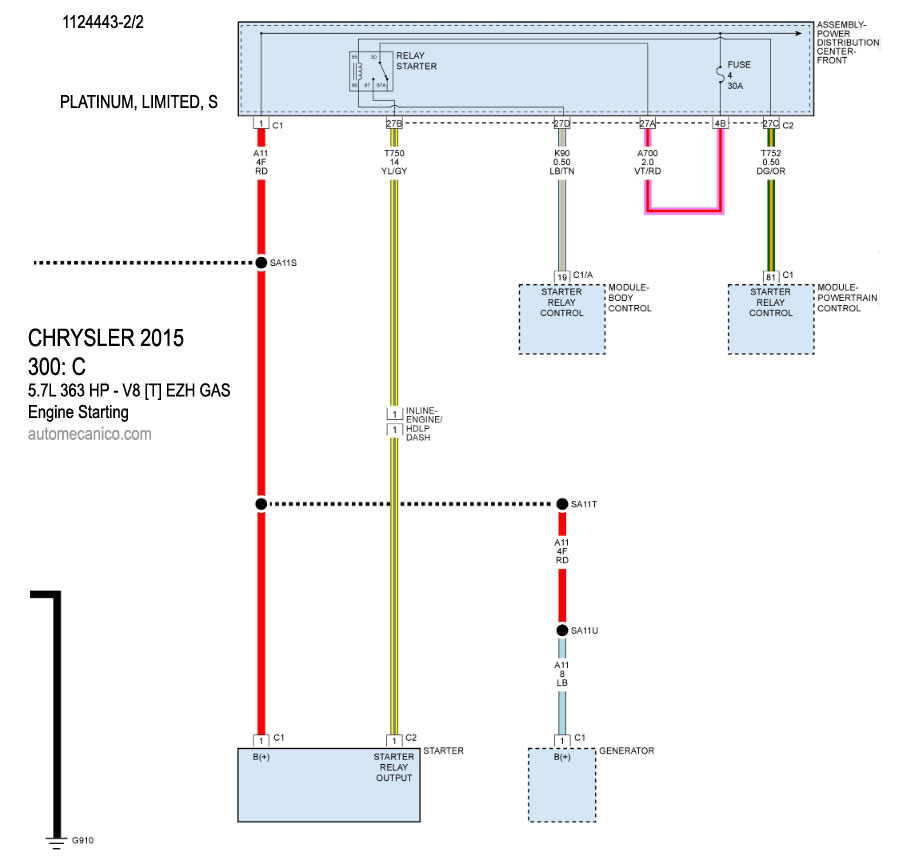

| 5.7L - V8 - 2/2 | Engine Starting |
