| DIAGRAMAS - CIRCUITO DE ARRANQUE DEL MOTOR - NISSAN 2015 - Mecanica Automotriz - INDICE |
Diagramas NISSAN : Engine Starting: - Esquemas - Graphics 2015 - |
| Diagrama - Arrancador / Bateria y conexiones . Vehiculos
NISSAN 2015 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del Arrancador [Starter, motor de arranque] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Arrancador [starter] - NISSAN 2015 - Arrancador = Starter, Motor de arranque - |
| NV 1500: S, SV | |

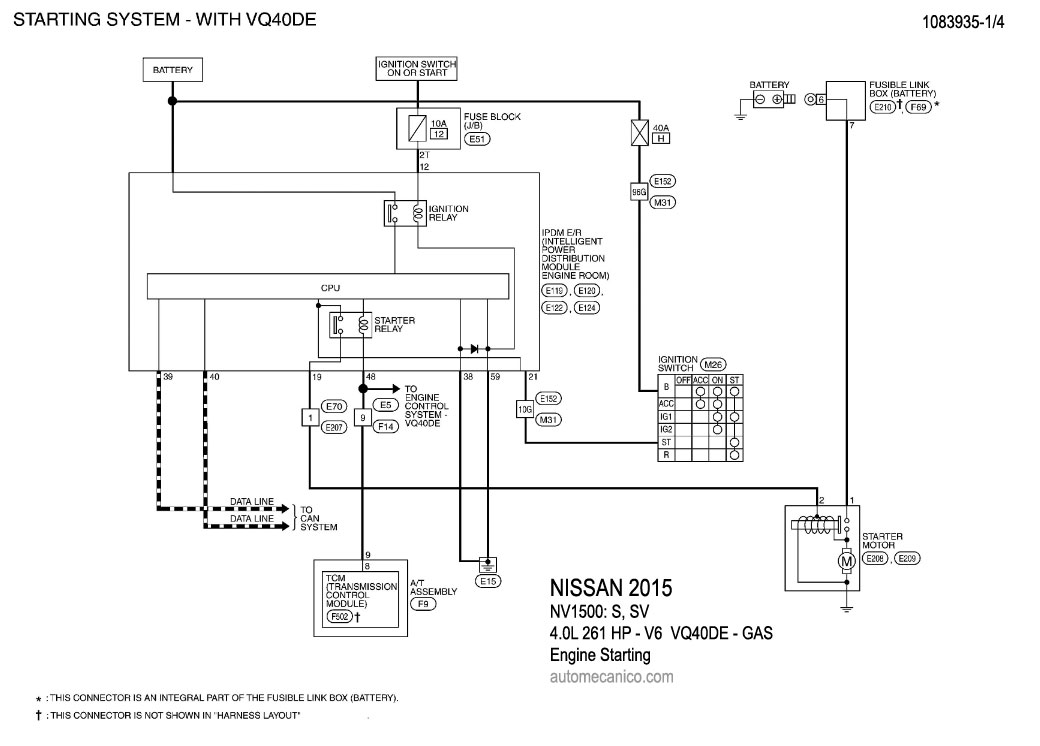

| 4.0L - V6 - VQ40DE - 1/4 | Engine Starting |
| 4.0L - V6 - VQ40DE - 2/4 | Engine Starting |

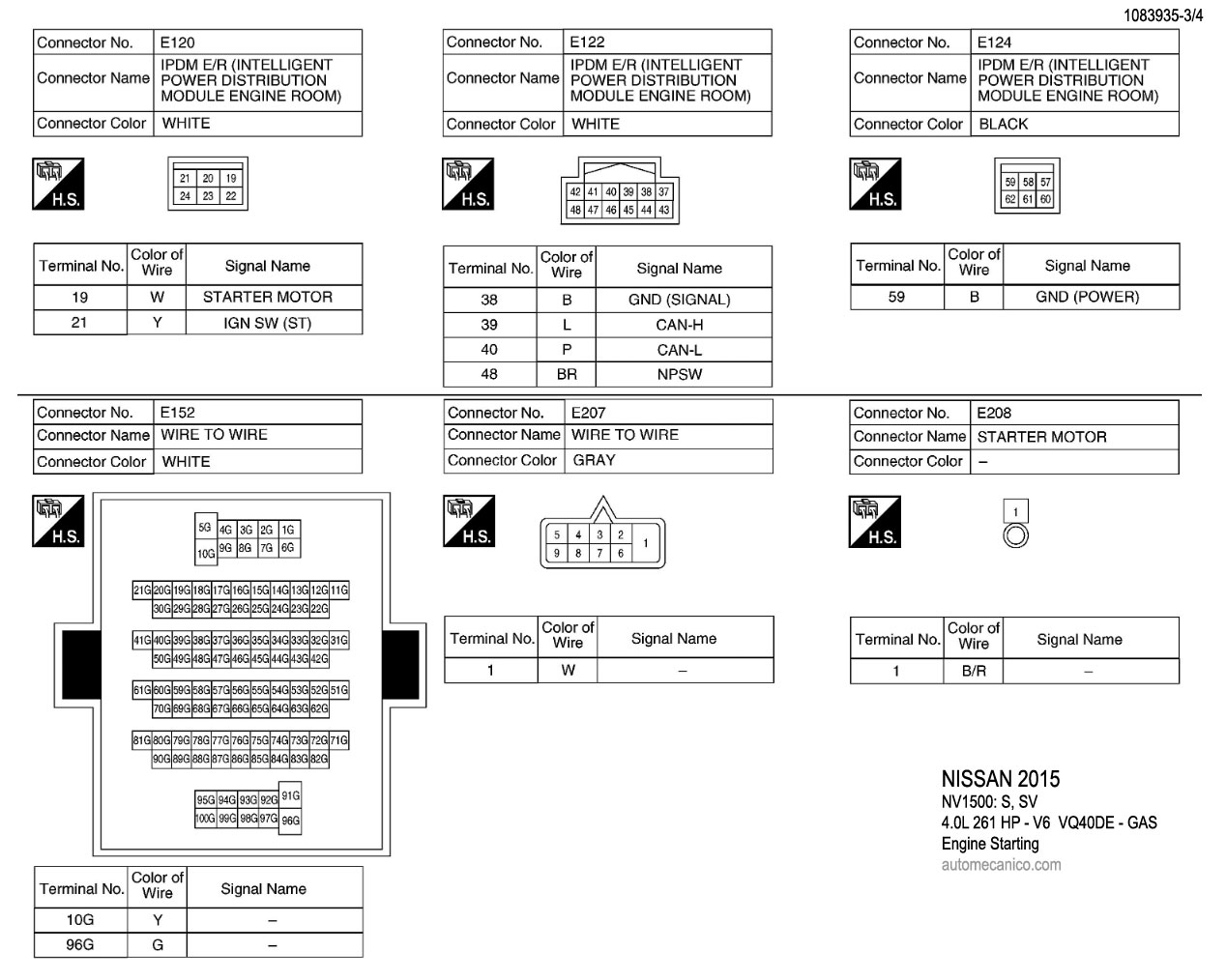

| 4.0L - V6 - VQ40DE - 3/4 | Engine Starting |

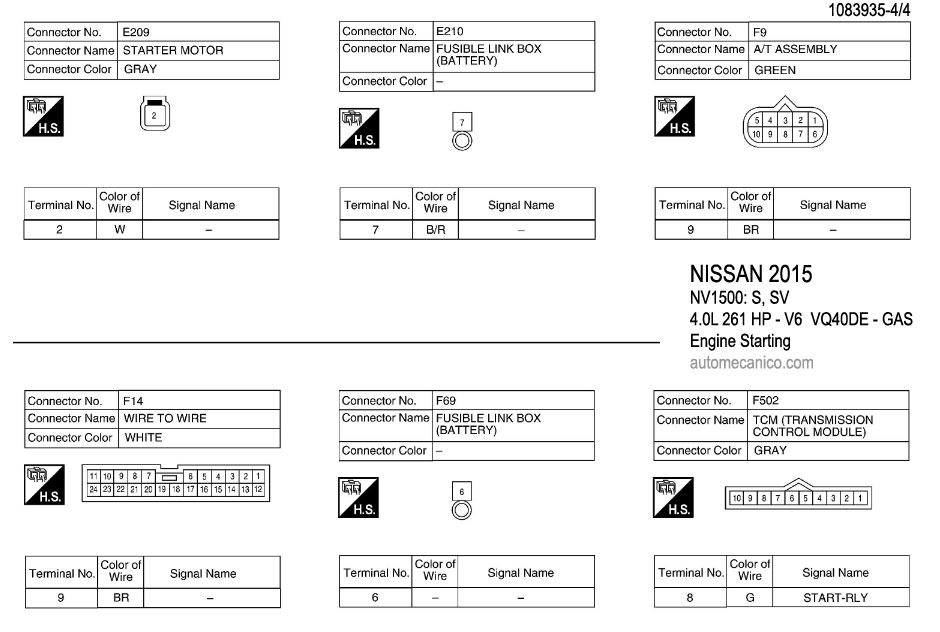

| 4.0L - V6 - VQ40DE - 4/4 | Engine Starting |
| NV 2500: S, SL, SV | |
| 4.0L - V6 - VQ40DE - 1/4 | Engine Starting |

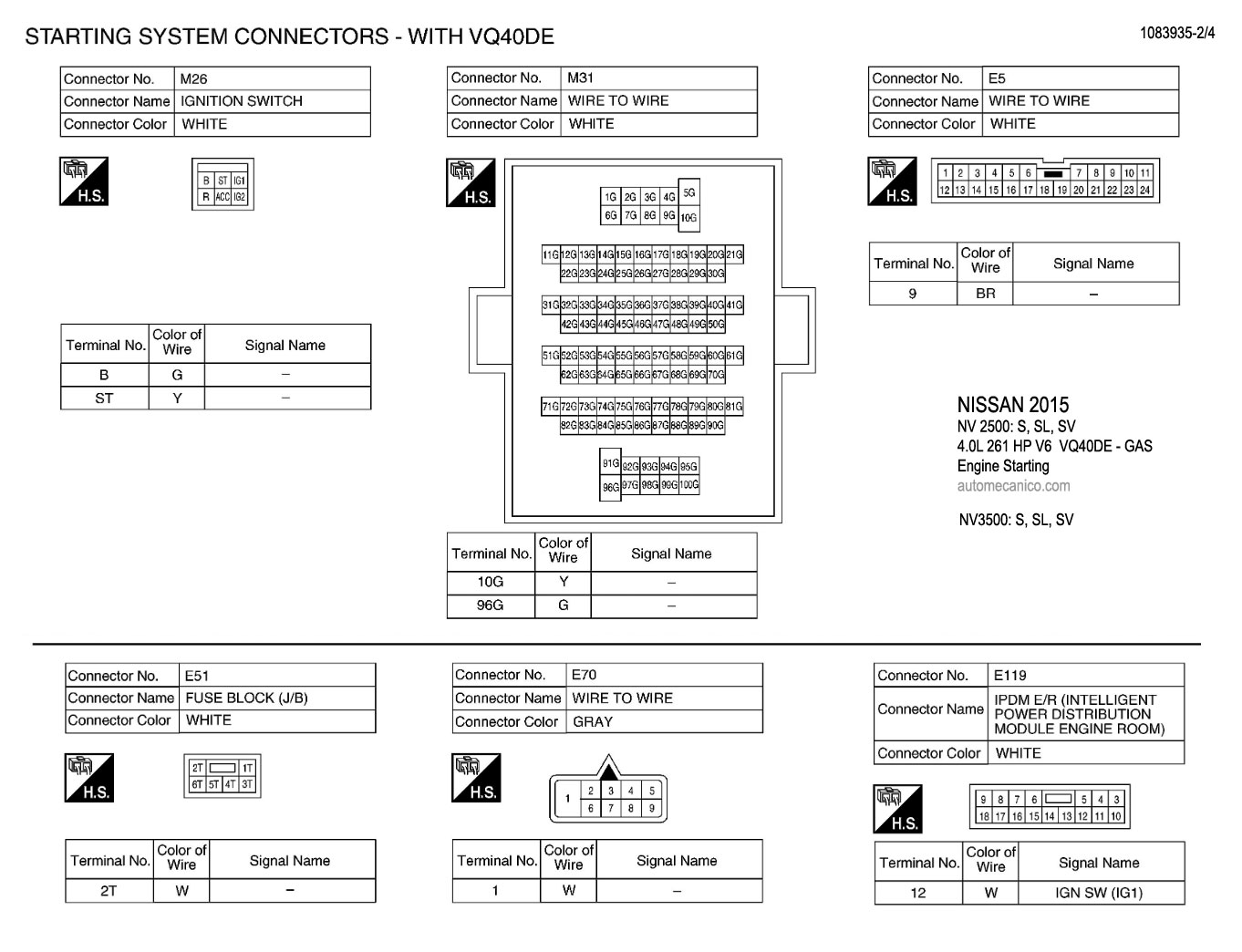

| 4.0L - V6 - VQ40DE - 2/4 | Engine Starting |

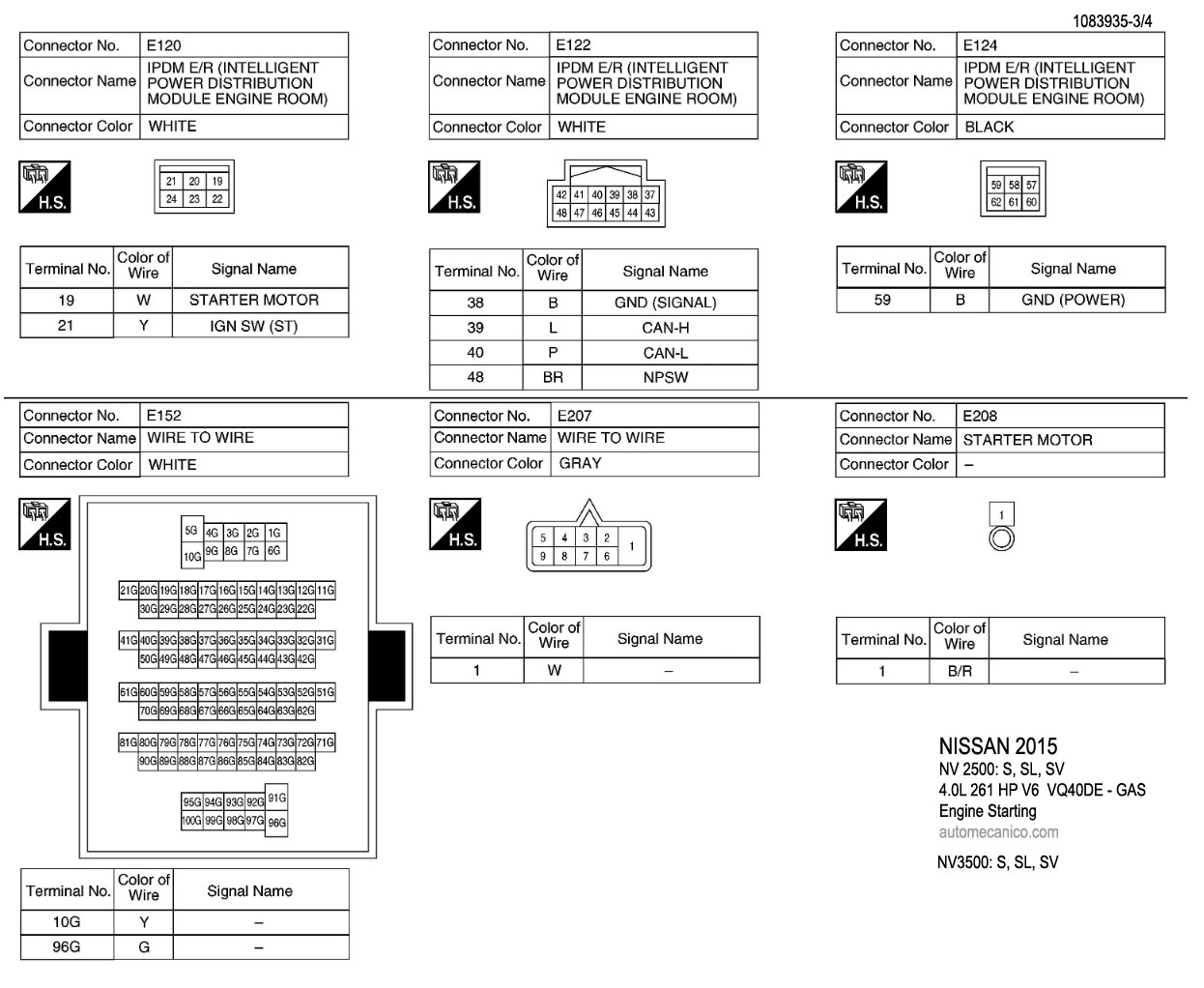

| 4.0L - V6 - VQ40DE - 3/4 | Engine Starting |
| 4.0L - V6 - VQ40DE - 4/4 | Engine Starting |
| NV 2500: S, SL, SV | |

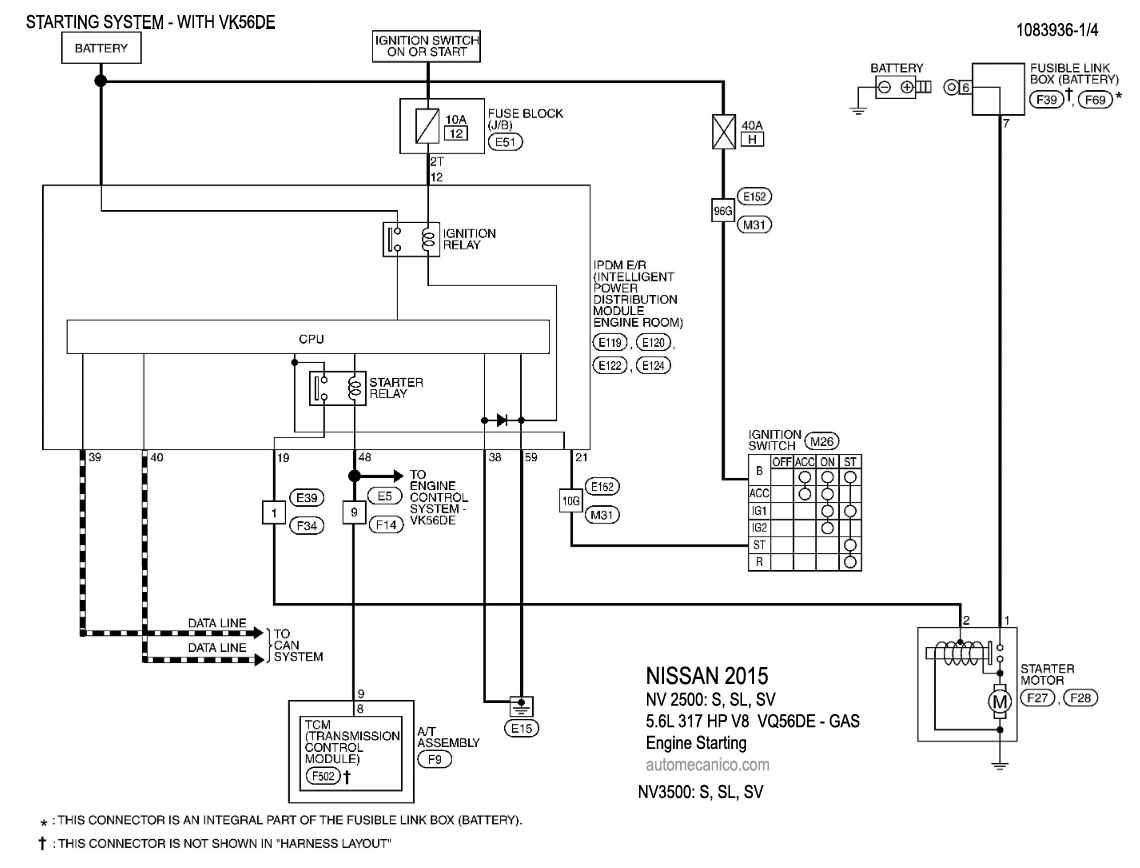

| 5.6L - V8 - VQ56DE - 1/4 | Engine Starting |

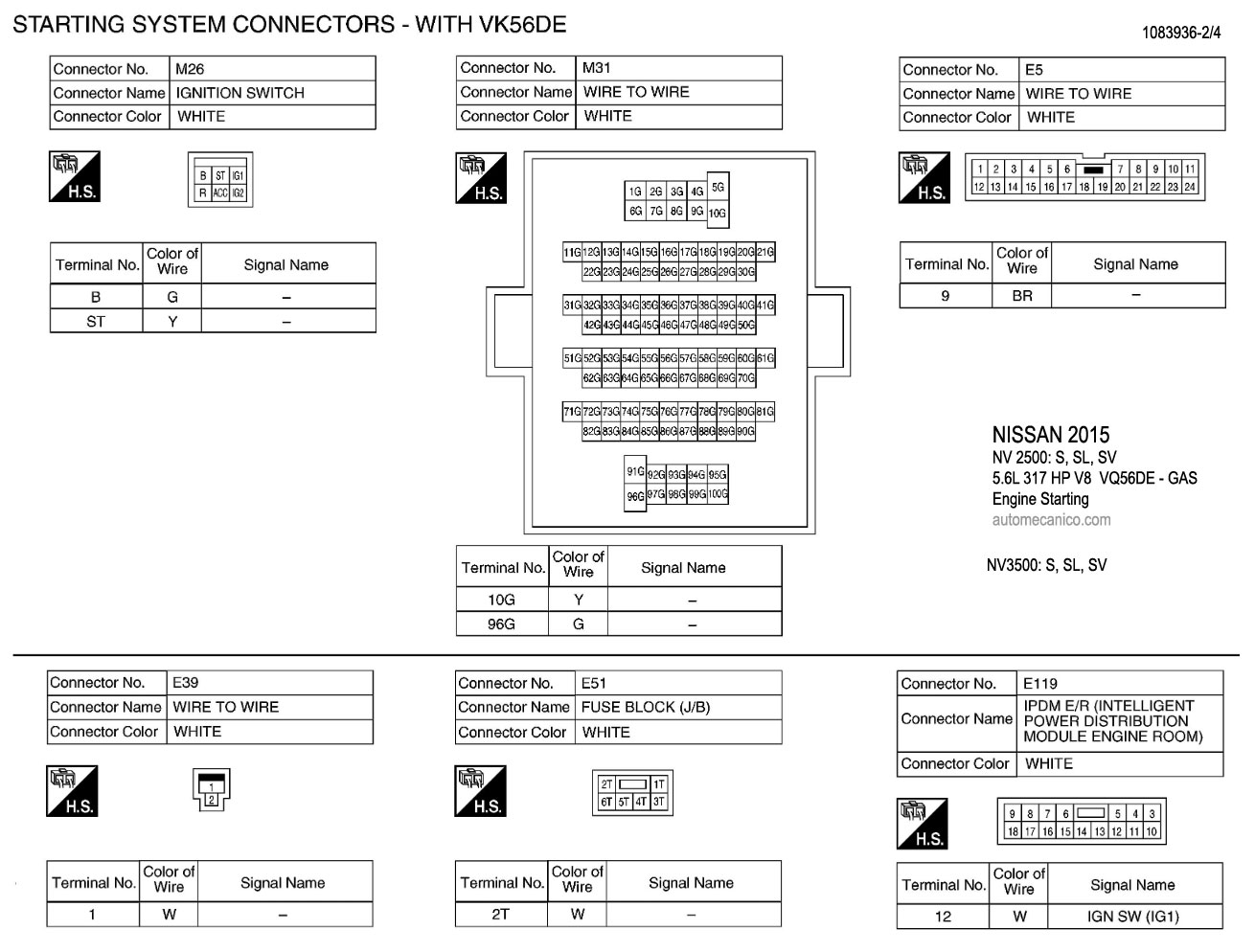

| 5.6L - V8 - VQ56DE - 2/4 | Engine Starting |

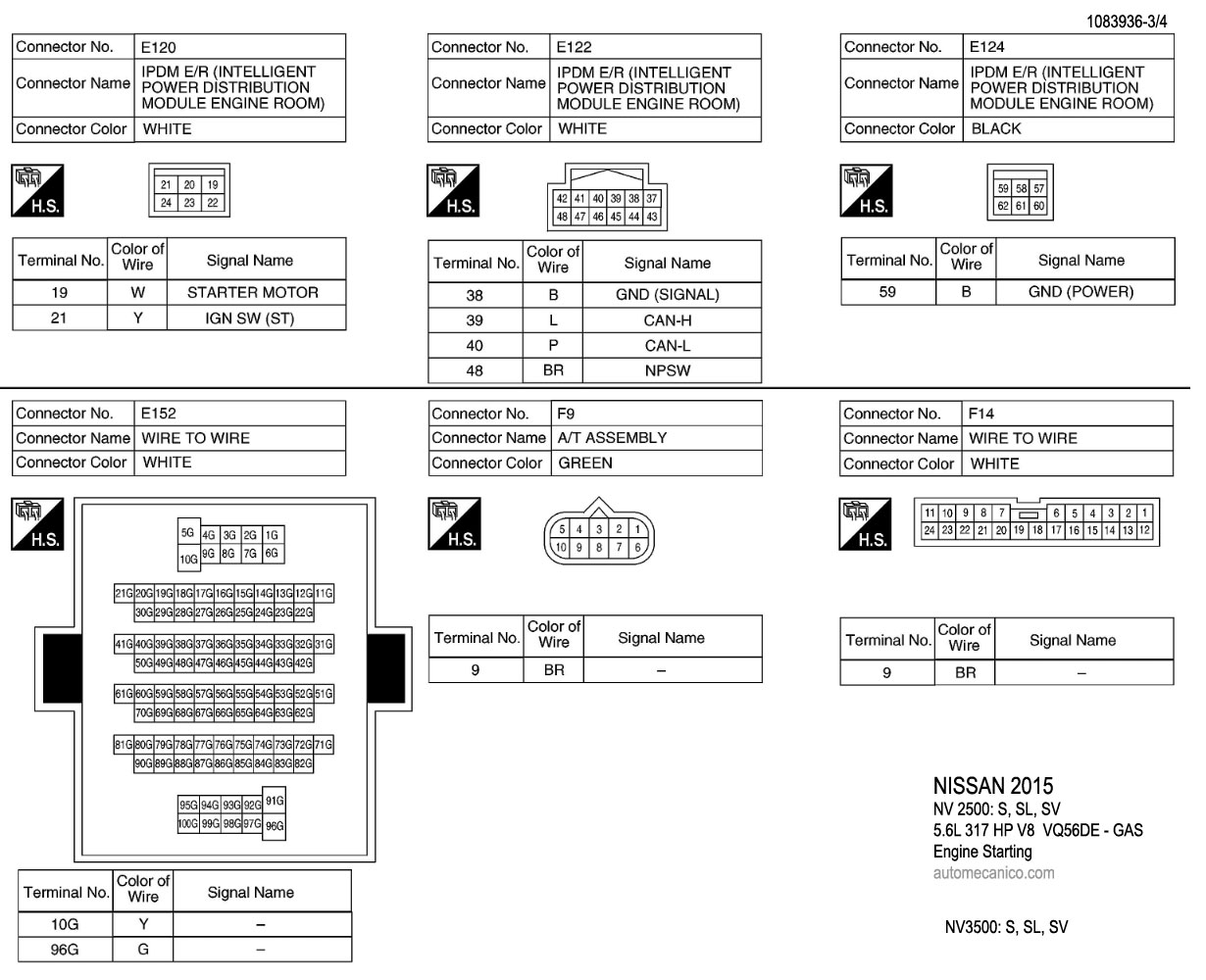

| 5.6L - V8 - VQ56DE - 3/4 | Engine Starting |

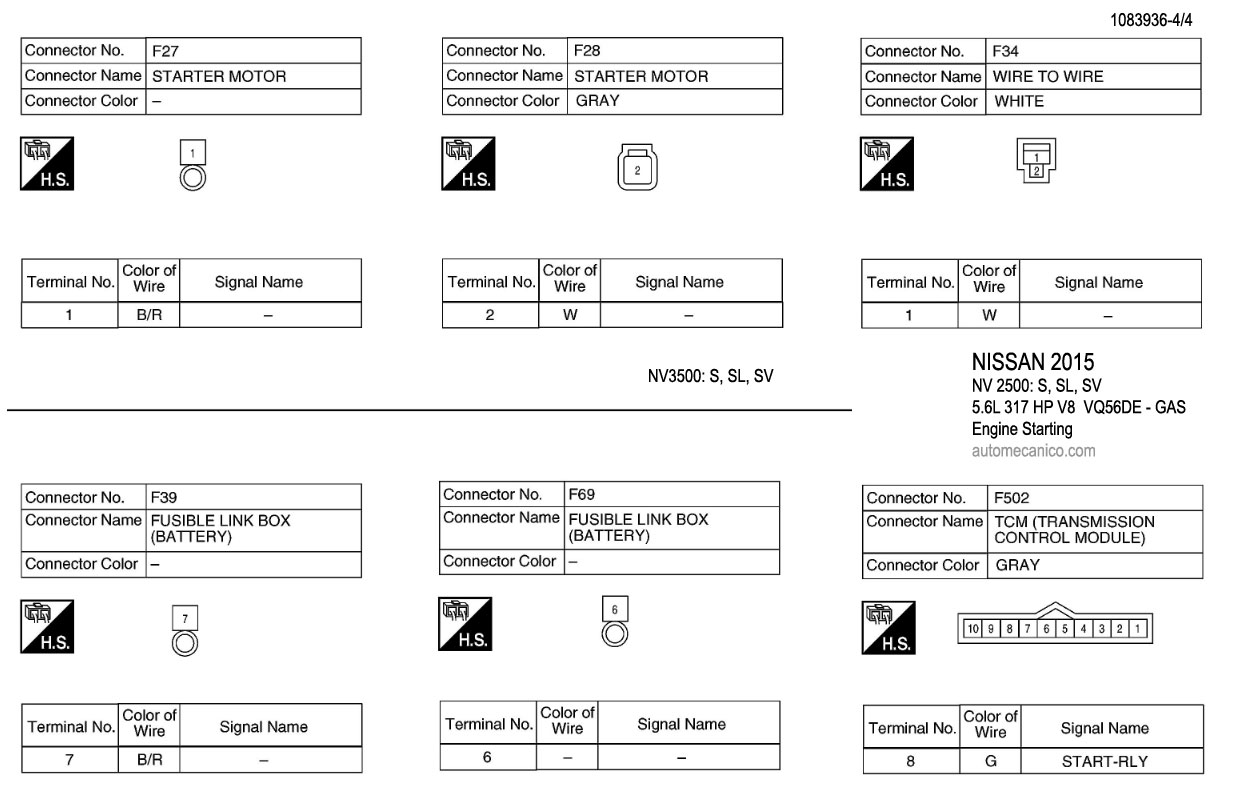

| 5.6L - V8 - VQ56DE - 4/4 | Engine Starting |
| Volver al indice NISSAN 2015 |
