MAZDA - MOTOR DE 4 y 6 CILINDROS

MAZDA - motor: 4 y 6 cil.- Orden de encendido - Firing order - mecanica automotriz
A continuacion presentamos una recopilacion de esquemas relacionados al orden de encendido de motores alojados en vehiculos de la marca: MAZDA y asociados.

Recomendamos; que al hacer cambio de bujias, lo hagan de 1 en 1; asi evitara confusion en las respectivas conexiones.
En los casos que usen distribuidor, observe la flecha que indica el sentido de giro del rotor; eso indica la direccion de la secuencia de orden de encendido.

Los motores equipados con sistema [DIS].. No usan el componente llamado distribuidor.

Para efectos de distribuir la chispa, se ha incorporado un sistema que incluye un conjunto de bobinas, las cuales apoyados en modulos, sensores etc. generan el alto voltaje que trasladan a las bujias.

En algunos modelos se usa una bobina para dos bujias y otros ocupan una bobina para cada bujia.

El tiempo de encendido es controlado directamente; por la ECM, [Modulo de Control Computarizado del vehiculo].

El orden de encendido, solo ocupa ordenar los cables conectores en los numeros de cilindro que indican las bobinas. [Excepto las bobinas colocadas en cada cilindro]
MAZDA - Motor de 4 y 6 Cilindros
Mazda - MX5 MIATA 1.6L - Orden de encendido [firing order]
Mazda MX-5 MIATA 1.6L
Mazda - MIATA - Orden de encendido [firing order]
Mazda  MIATA
Mazda - 626, MX-6 2.0L - Orden de encendido [firing order]
Mazda 626, MX-6 - 2.0L
Mazda - 626, MX-6 2.2L - Orden de encendido [firing order]
Mazda 626, MX-6 - 2.2L - TURBO
Mazda - motor 2.2L - Orden de encendido [firing order]
Mazda motor - 2.2L -
Mazda -2.6L - Orden de encendido [firing order]
Mazda  2.6L - TURBO
Mazda3, 6, 2.0L 2.3L DOHC - Orden de encendido [firing order]
Mazda 3, 6 - 2.0L, 2.3L - DOHC
Mazda6 - 3.0L DOHC- Orden de encendido [firing order]
Mazda  6 - 3.0L DOHC
Mazda MX-5 1.8L DOHC - Orden de encendido [firing order]
Mazda  MX-5 - 1.8L DOHC
Mazda - B2300 2.3L DOHC- Orden de encendido [firing order]
Mazda  B2300 - 2.3L DOHC
Mazda - B3000 3.0L - Orden de encendido [firing order]
Mazda  B3000 - 3.0L DOHC
Mazda - B4000 4.0L SOHC - Orden de encendido [firing order]
Mazda  B4000 - 4.0L SOHC
Mazda - MPV, TRIBUTE-3.0L, 3.8L DOHC- Orden de encendido [firing order]
Mazda  MPV, TRIBUTE - 3.0L, 3.8L DOHC
Mazda - TRIBUTE 2.0L DOHC- Orden de encendido [firing order]
    Mazda   TRIBUTE - 2.0L DOHC
Mazda 3:- GS, GX, I - 2.0L, MAZDA3 GT 2.3L - Orden de encendido [firing order]
  Mazda 3: GS, GX, I, - 2.0L | Mazda3: GT 2.3L
Mazda 5: Sport - Touring 2.3L - Mazda6: I, Mazda speed 2.3L - Orden de encendido [firing order]
  Mazda 5: Sport - Touring 2.3L | Mazda 6: I, Mazda speed 2.3L

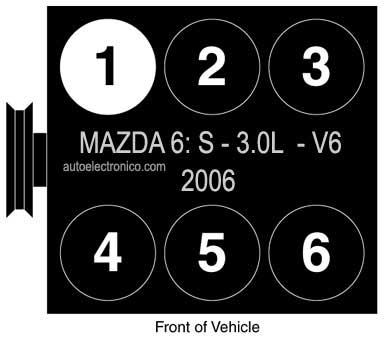

Mazda 6: S - 3.0L 2006- Orden de encendido [firing order]
 Mazda 6: S, 3.0L 2006
Mazda B2300 2.3L 2006- Orden de encendido [firing order]
 Mazda B2300 2.3L 2006
Mazda B3000 - 3.0L| B4000 4.0L 2006- Orden de encendido [firing order]
Mazda B3000 3.0L 2006 | B4000 4.0L 2006
Mazda MX-5 MIATA 2.0L 2006/10- Orden de encendido [firing order]
Mazda MX-5 MIATA 2.0L 2006/10
Mazda RX-8 1.3L 2006- Orden de encendido [firing order]
Mazda RX-8  1.3L 2006
Mazda Mazda Tribute: I - 2.3L 2006- Orden de encendido [firing order]
Mazda Tribute: I  -  2.3L 2006
Mazda Mazda Tribute: S - 3.0L 2006- Orden de encendido [firing order]
Mazda Tribute: S -  3.0L 2006
Mazda 3, 5, 6: 2.0L, 2.3L, 2.5L - 2010- Orden de encendido [firing order]
Mazda 3, 5, 6:  -  2.0L, 2.3L, 2.5L - 2010
Mazda CX-7: Grand Touring 2.3L - 2010 Orden de encendido [firing order]
Mazda CX-7:  Grand Touring 2.3L - 2010
Mazda CX-9: Grand Touring 3.7L - 2010 Orden de encendido [firing order]
Mazda CX-9:  Grand Touring 3.7L - 2010
Mazda Tribute: GS - S - 3.0L - 2010 Orden de encendido [firing order]
Mazda Tribute: GS - S  3.0L - 2010
Mazda Tribute: GX, Hybrid, I - 2.5L - 2010 Orden de encendido [firing order]
Mazda Tribute: GX, Hybrid, I - 2.5L - 2010
Mazda: RX4 1977/78 - Polea de ciguenial
Mazda: RX4 1977/78 - Polea de ciguenal
Mazda: 626, MX6 - Polea de ciguenial
Mazda: 626, MX6 - Polea de ciguenal
Mazda: 2.6L, 3.0L - Polea de ciguenial
Mazda: 2.6L, 3.0L - Polea de ciguenal
Mazda: RX3, RX7 1977/90 - Polea de ciguenial
Mazda: RX3, RX7 - 1977-90 - Polea de ciguenal
Mazda: Pick-up - 2.0L, 2.2L - Polea de ciguenial
Mazda: Pick-up - 2.0L, 2.2L - Polea de ciguenal
Mazda: RX2-3 1970/73 - Polea de ciguenial
Mazda: RX2 - 3 1970-73 - Polea de ciguenal
Mazda: RX3, RX4 1975/76 - Polea de ciguenial
Mazda: RX3, RX4 - 1975-76 - Polea de ciguenal
Mazda: B2000 Pick up 2.0L - Polea de ciguenial
Mazda: B2000 Pick-up - 2.0L - Polea de ciguenal
Mazda: RX3, RX4 1974 - Polea de ciguenial
Mazda: RX3, RX4 - 1974 - Polea de ciguenal
Mazda : Calibracion de bujias [spark plug]
 Mazda - Calibracion de Bujias
Mazda : Calibracion de bujias [spark plug]
 Mazda - Calibracion de Bujias
DIS = DIRECT IGNITION SYSTEM - SISTEMA DE ENCENDIDO DIRECTO - [No ocupa distribuidor]
En este sistema; la chispa a las bujias se origina, con apoyo del sensor del ciguenial [crankshaft position sensor].

Este sensor envia la senial al modulo de encendido.
