CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - BMW - 2001

DIAGRAMAS: BMW - Cooling Fans system - 2001 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: BMW 2001 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

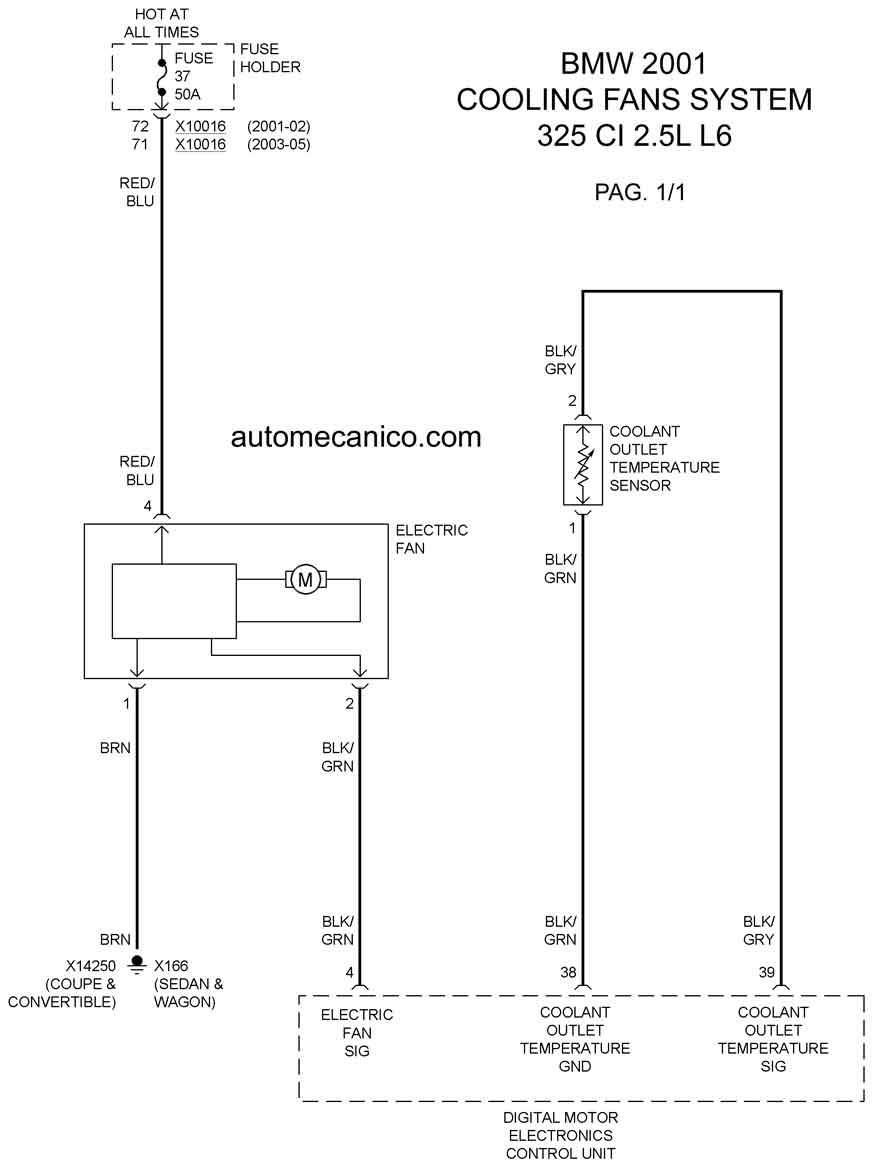

2001 325 Ci 2.5L L6 CIL. COOLING FANS SYSTEM

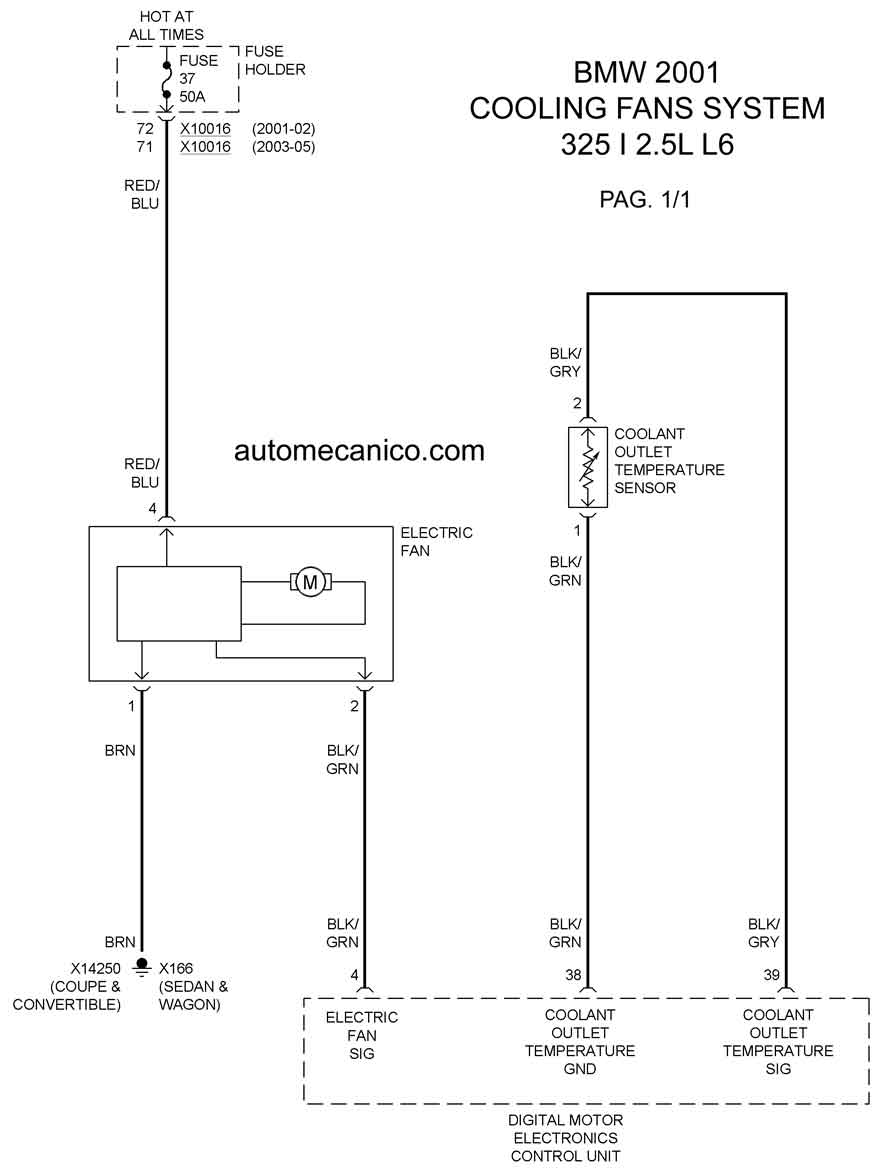

2001 325 i 2.5L L6 CIL COOLING FANS SYSTEM

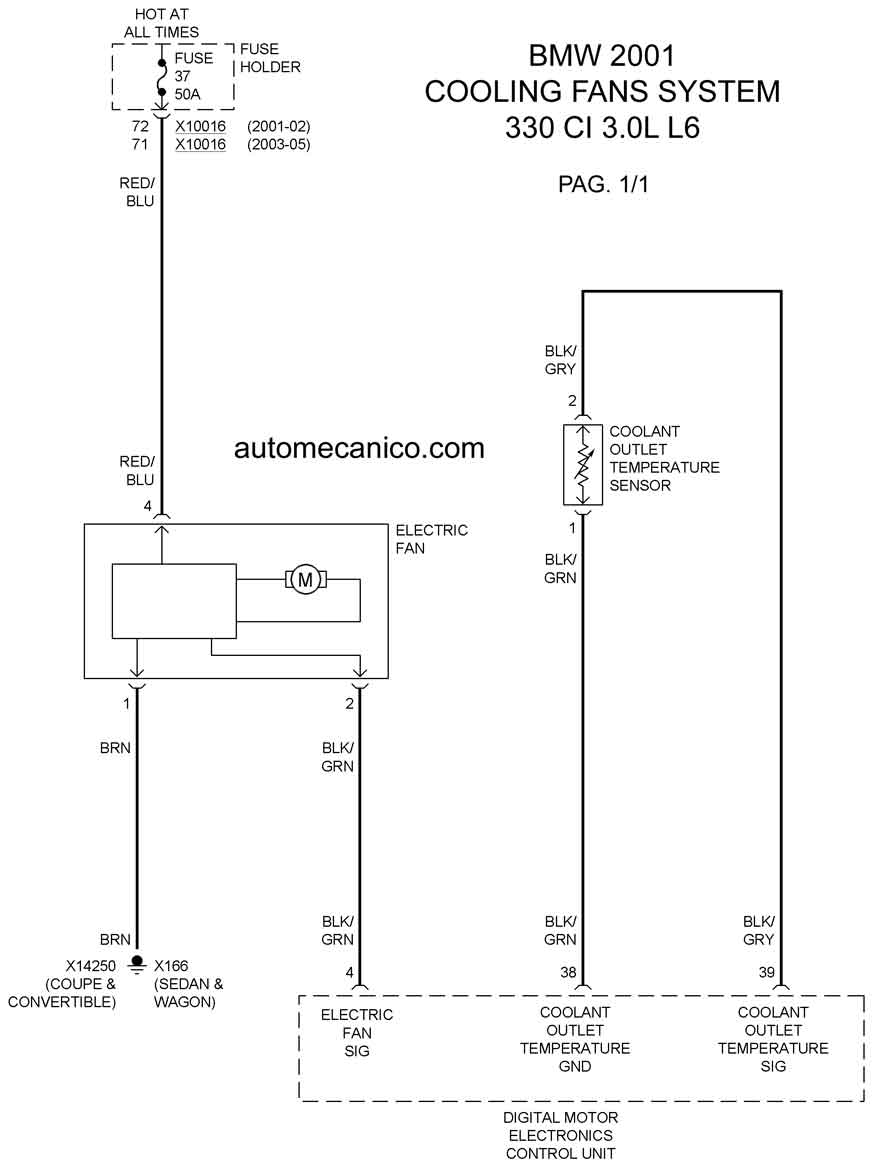

2001 330 Ci 3.0L L6 CIL. COOLING FANS SYSTEM

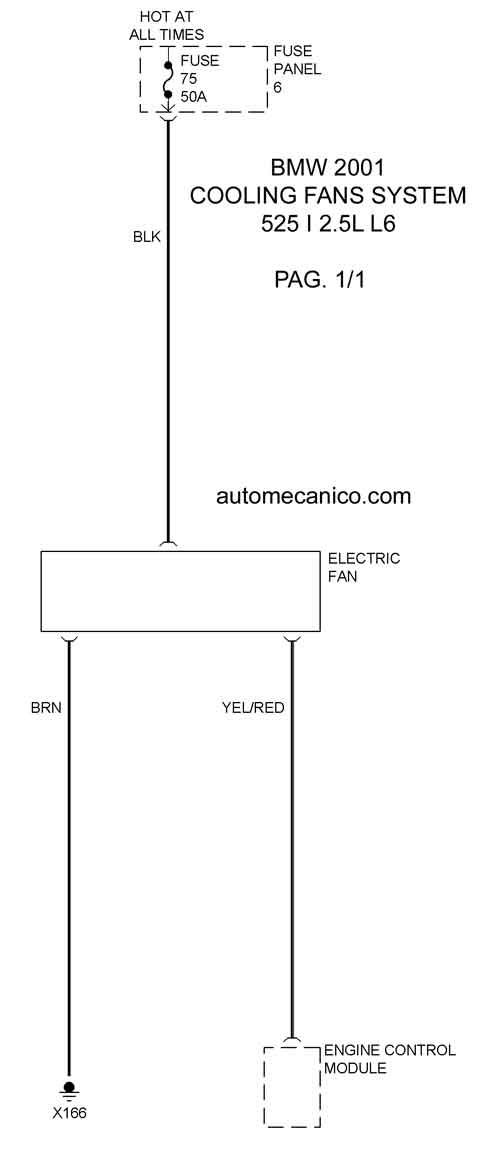

2001 525i 2.5L L6 CIL. COOLING FANS SYSTEM

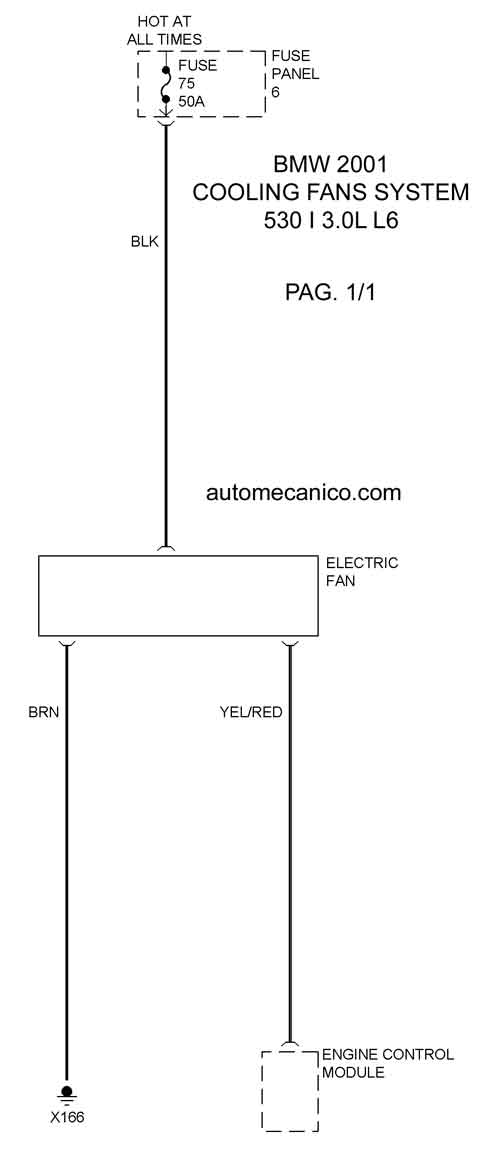

2001 530 i 3.0L L6 CIL. COOLING FANS SYSTEM

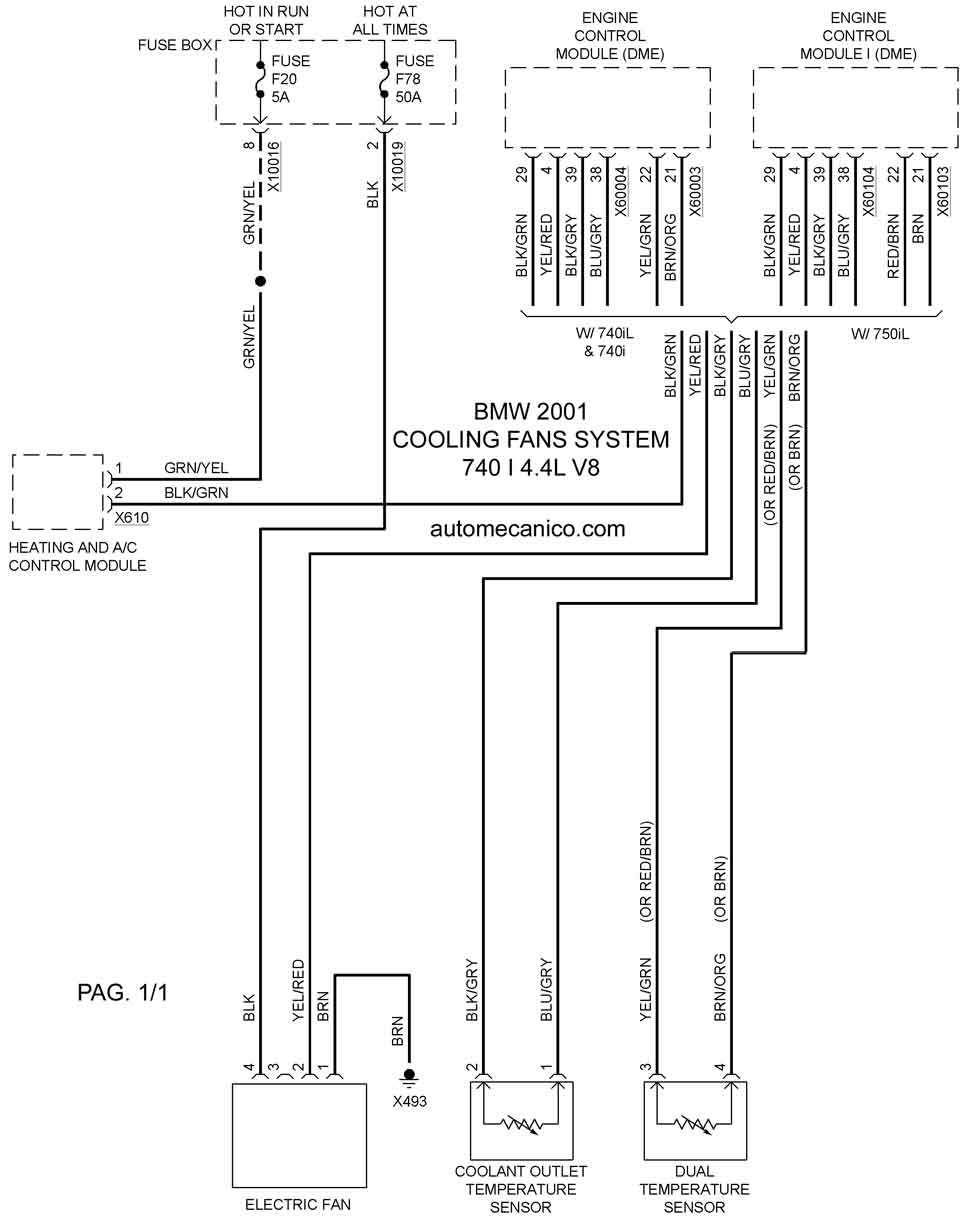

2001 740 i 4.4L V8 CIL. COOLING FANS SYSTEM

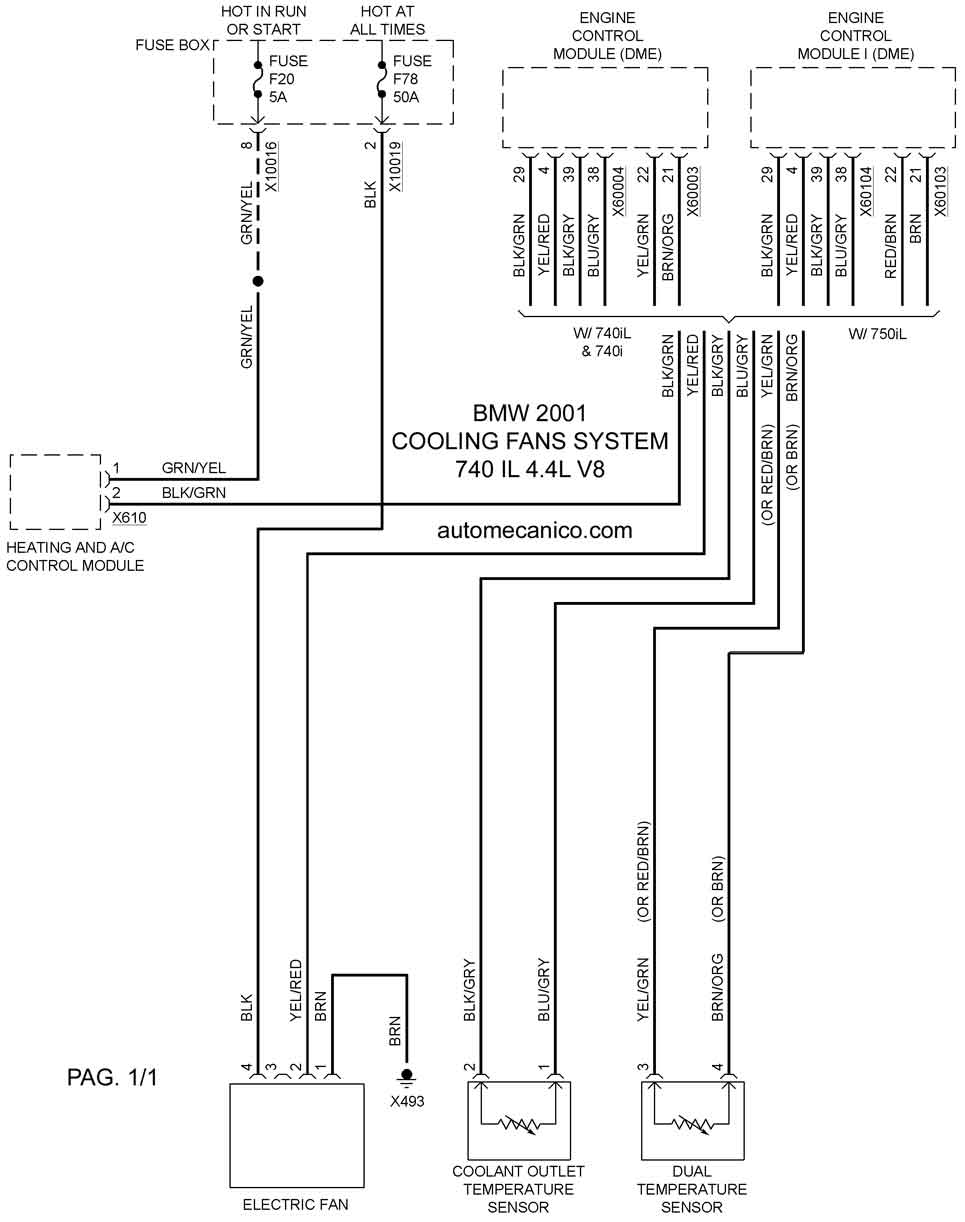

2001 740 iL 4.4L V8 CIL. COOLING FANS SYSTEM
2001 750 iL 5.4L V12 CIL. 1/2 COOLING FANS SYSTEM

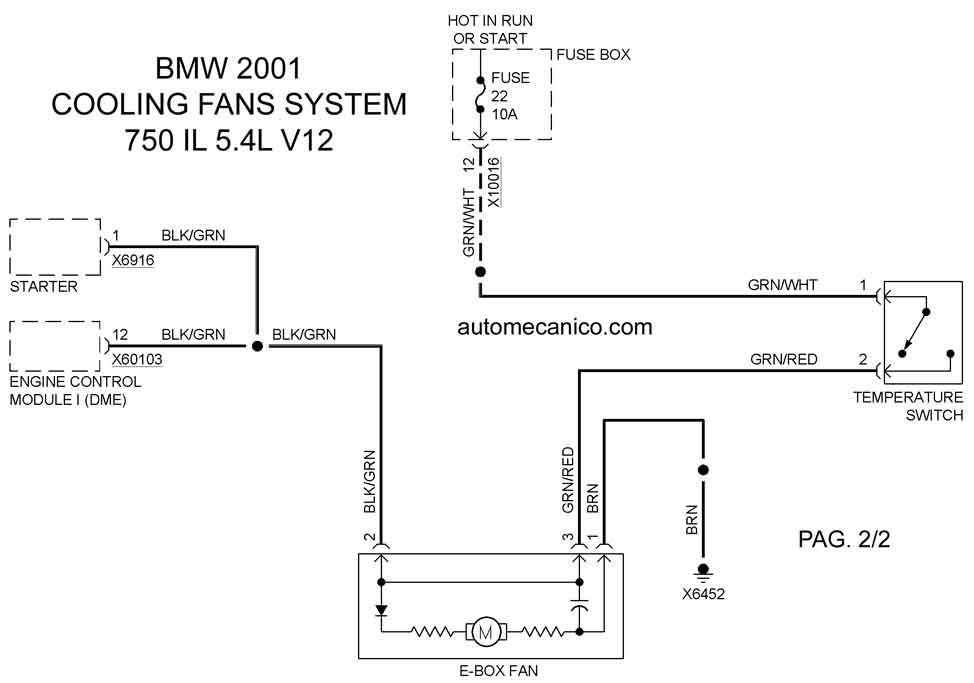

2001 750 iL 5.4L V12 CIL. 2/2 COOLING FANS SYSTEM
2001 X5 3.0L L6 CIL. COOLING FANS SYSTEM

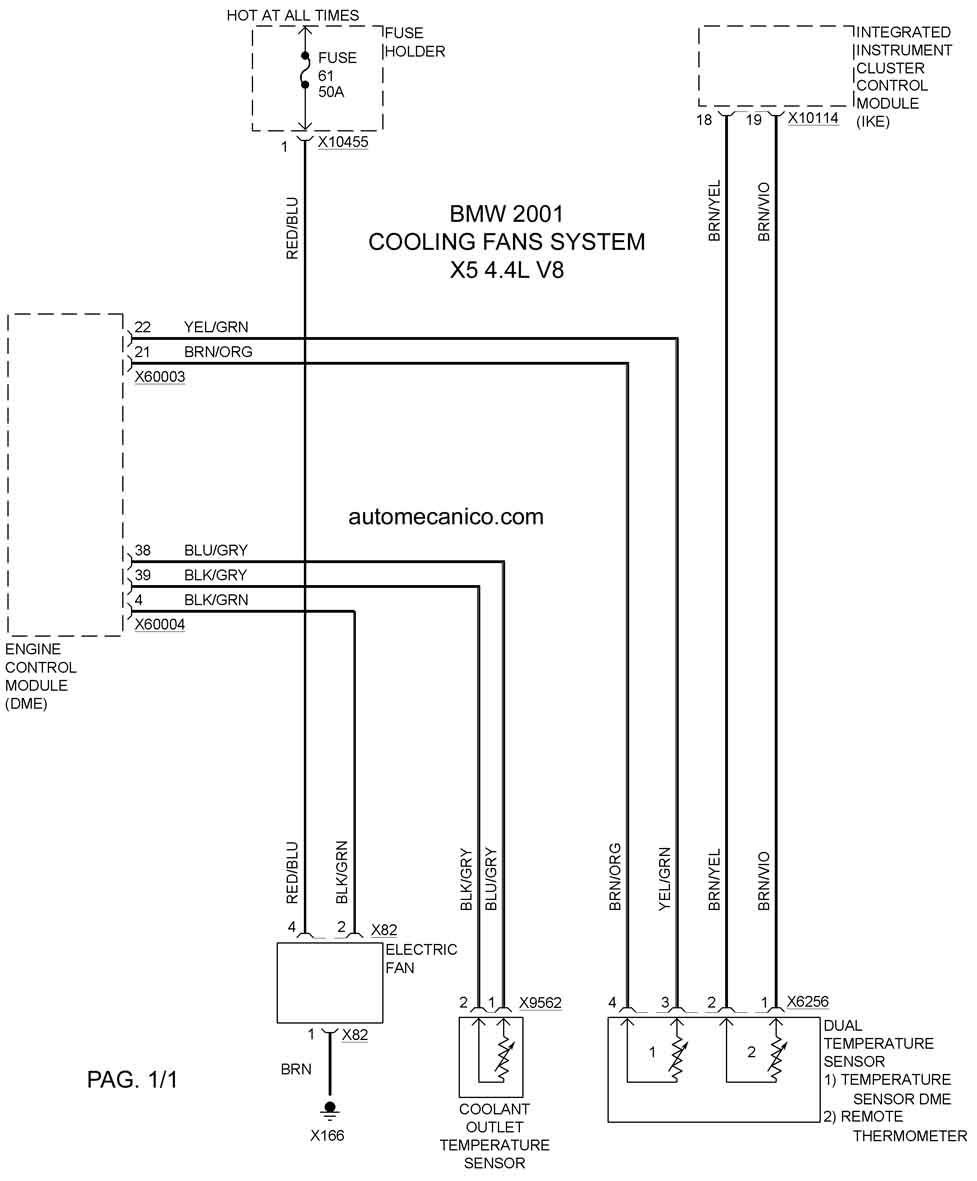

2001 X5 4.4L V8 CIL. COOLING FANS SYSTEM
2001 Z3 2.5L L6 CIL. COOLING FANS SYSTEM

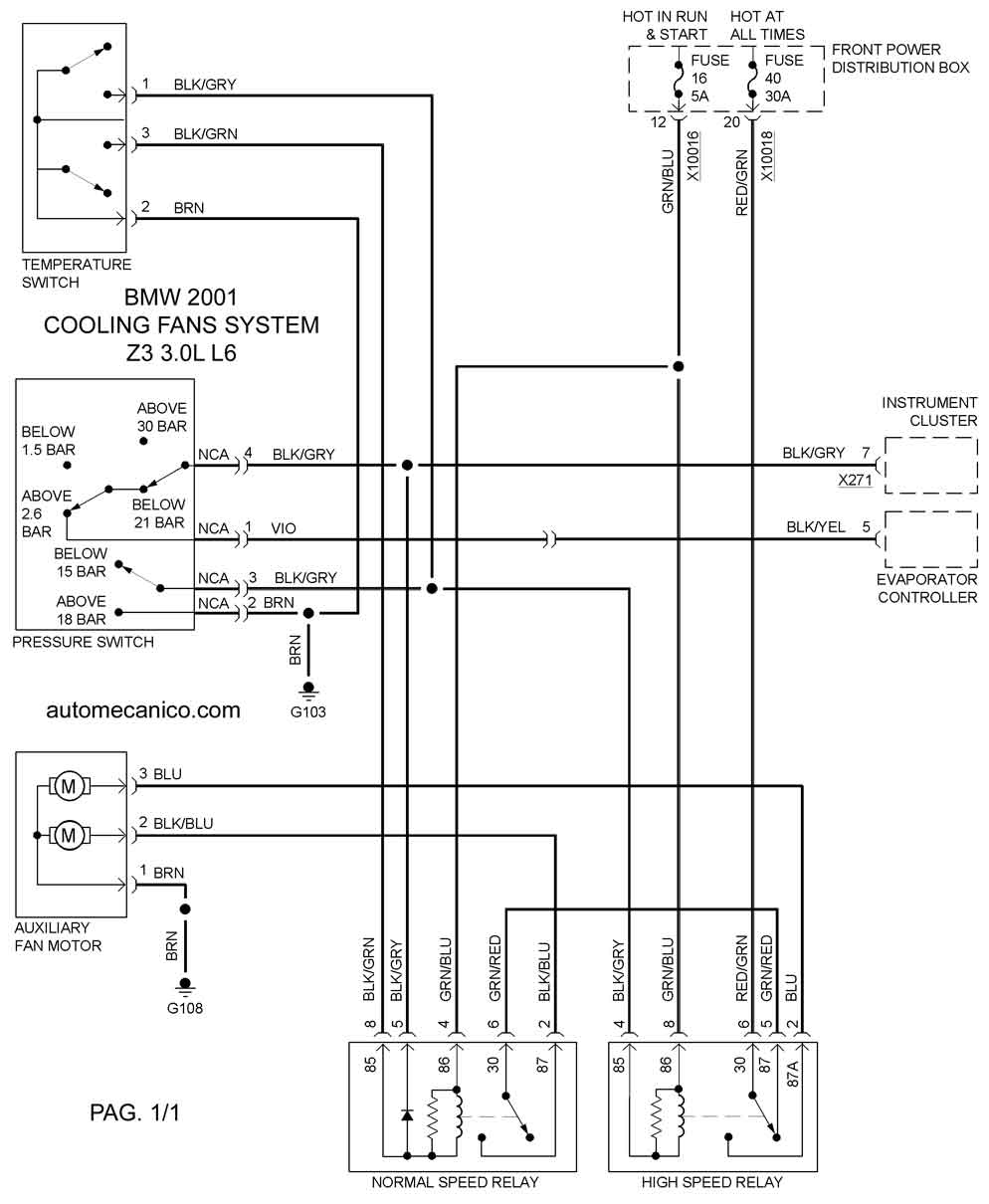

2001 Z3 3.0L L6 CIL. COOLING FANS SYSTEM

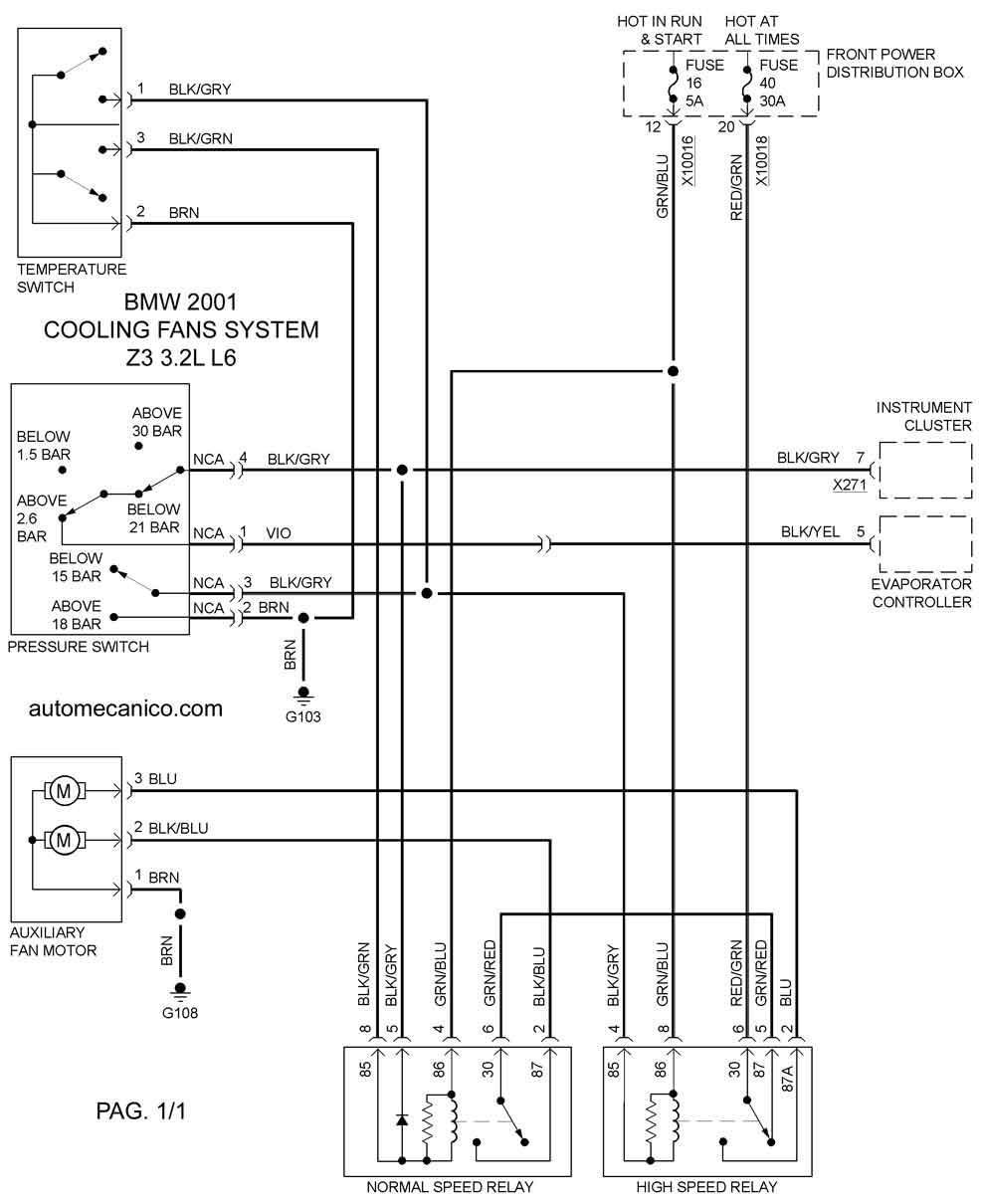

2001 Z3 3.2L L6 CIL. COOLING FANS SYSTEM
