CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - FORD - 2012

DIAGRAMAS: FORD - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: FORD 2012 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

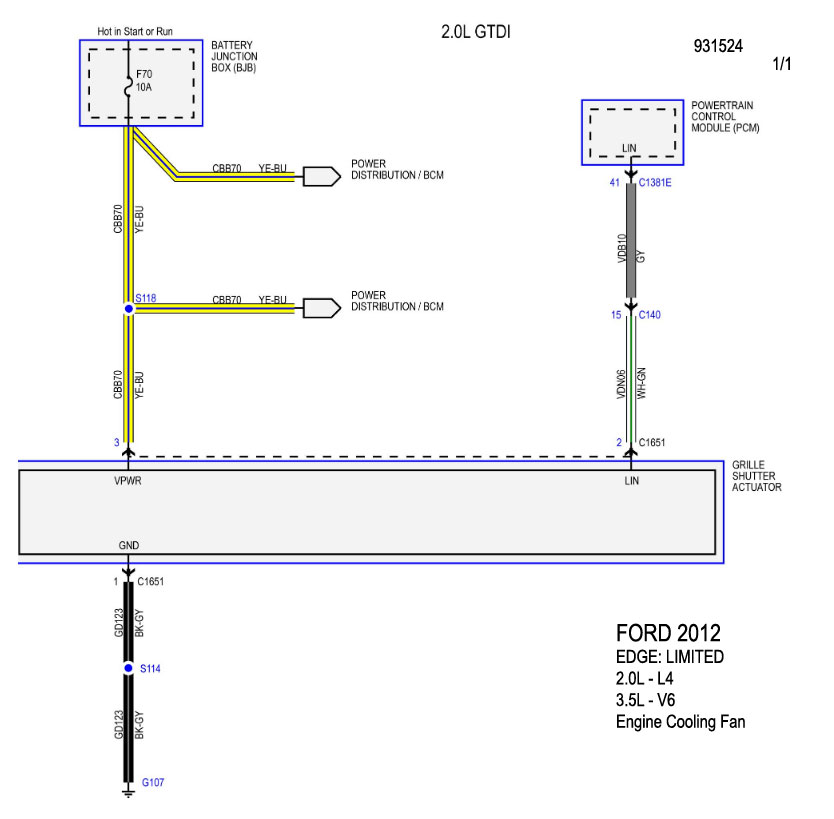

2012 EDGE: LIMITED - 2.0L, 3.5L COOLING FANS SYSTEM
2012 EDGE: LIMITED - 2.0L, 3.5L, 3.7L - Sin Trailer Tow COOLING FANS SYSTEM

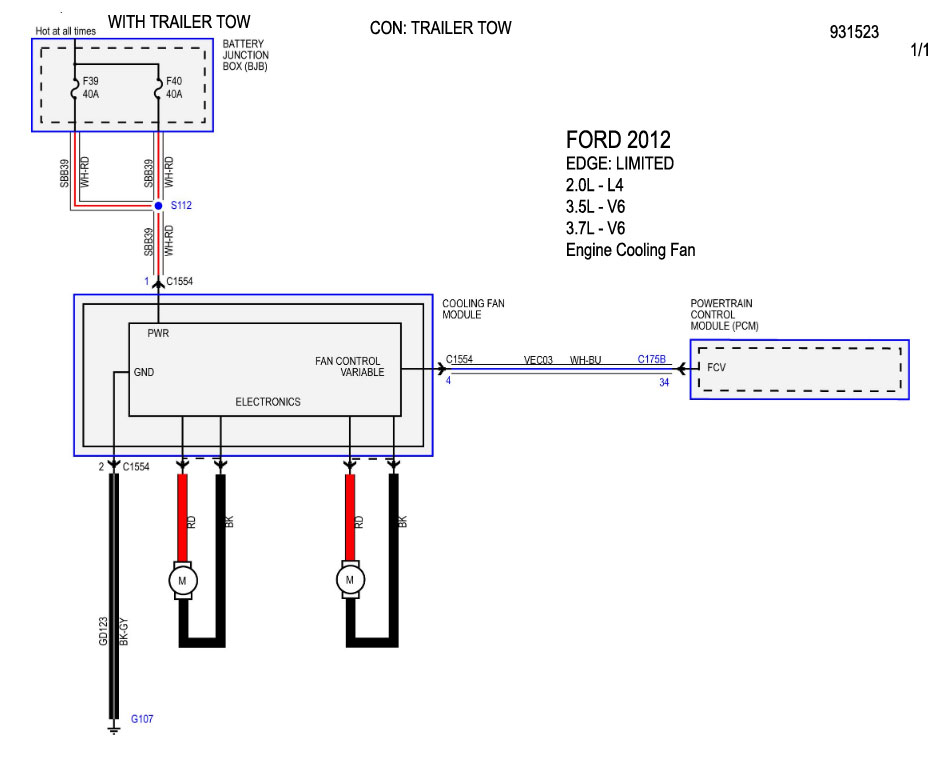

2012 EDGE: LIMITED - 2.0L, 3.5L, 3.7L - Con Trailer Tow COOLING FANS SYSTEM

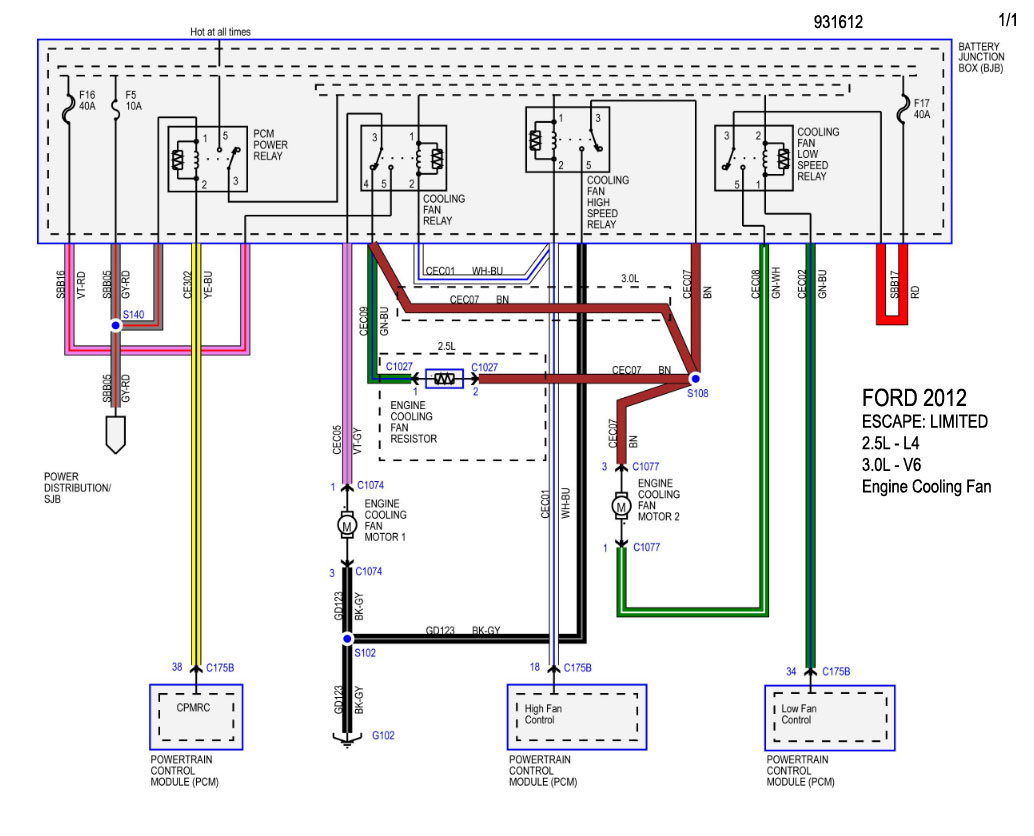

2012 ESCAPE: LIMITED - 2.5L - 4 Cil. COOLING FANS SYSTEM
2012 ESCAPE: LIMITED - 3.0L - V6 COOLING FANS SYSTEM

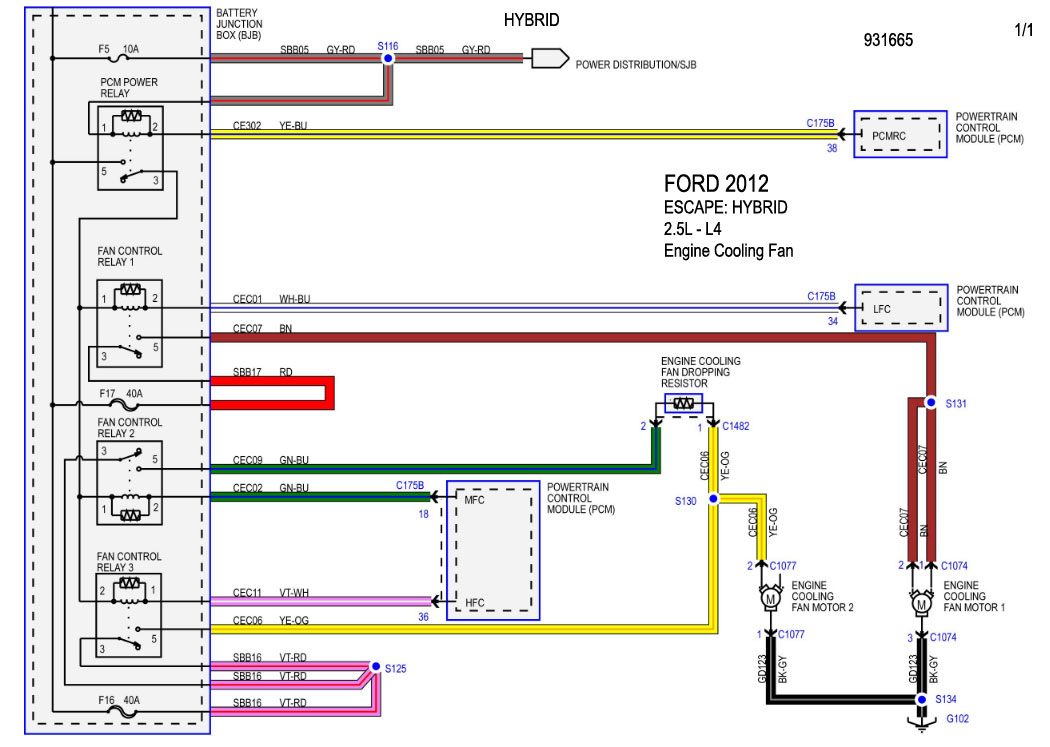

2012 ESCAPE: HYBRID - 2.5L - 4 Cil. COOLING FANS SYSTEM
2012 EXPEDITION - 5.4L - V8 COOLING FANS SYSTEM
2012 EXPLORER - 2.0L - 4 Cil. COOLING FANS SYSTEM
2012 EXPLORER - 3.5L - V6 COOLING FANS SYSTEM
2012 F-150  - 3.5L - V6 COOLING FANS SYSTEM

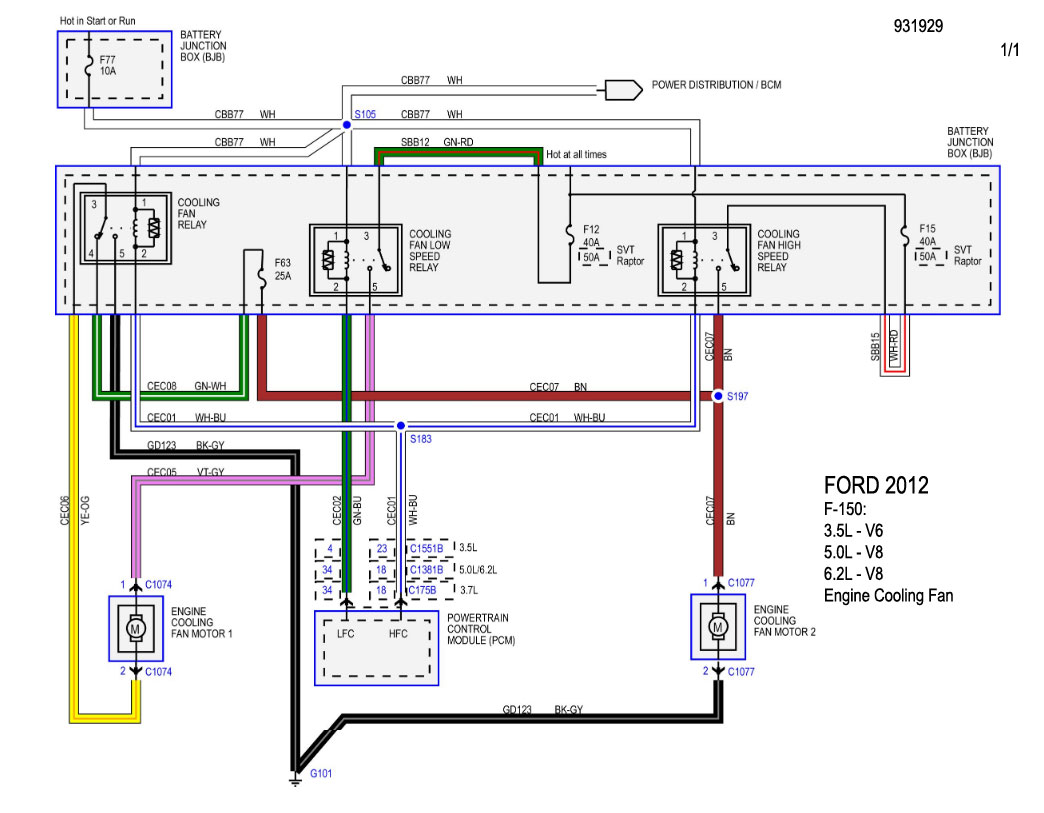

2012 F-150  - 5.0L , 6.2L- V8 COOLING FANS SYSTEM

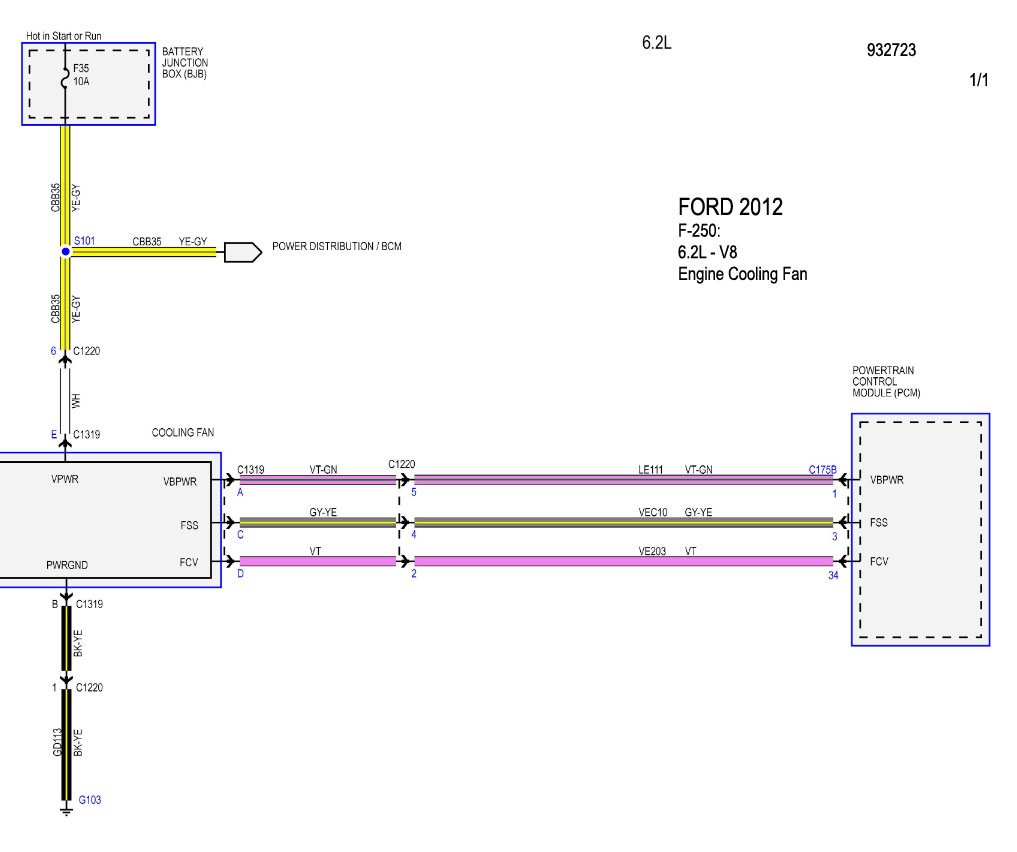

2012 F-250  - 6.2L - V8 COOLING FANS SYSTEM

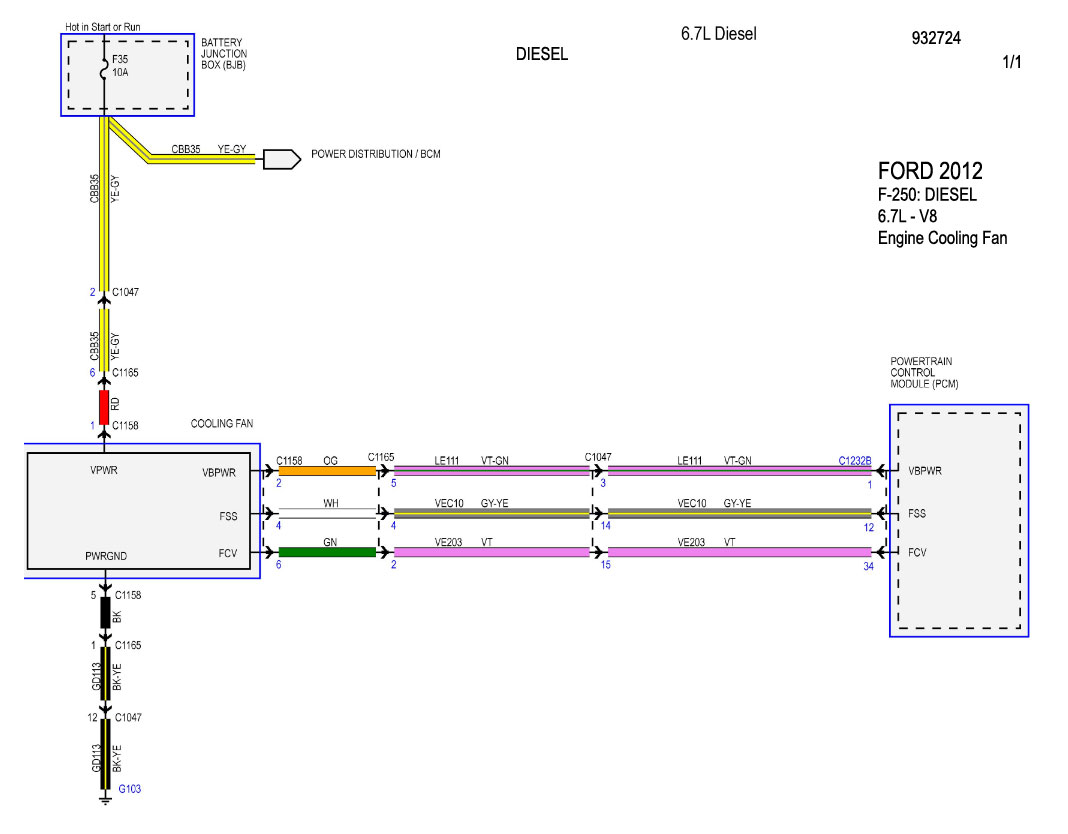

2012 F-250 - DIESEL - 6.7L - V8 COOLING FANS SYSTEM
2012 F-350 - 6.2L - V8 COOLING FANS SYSTEM

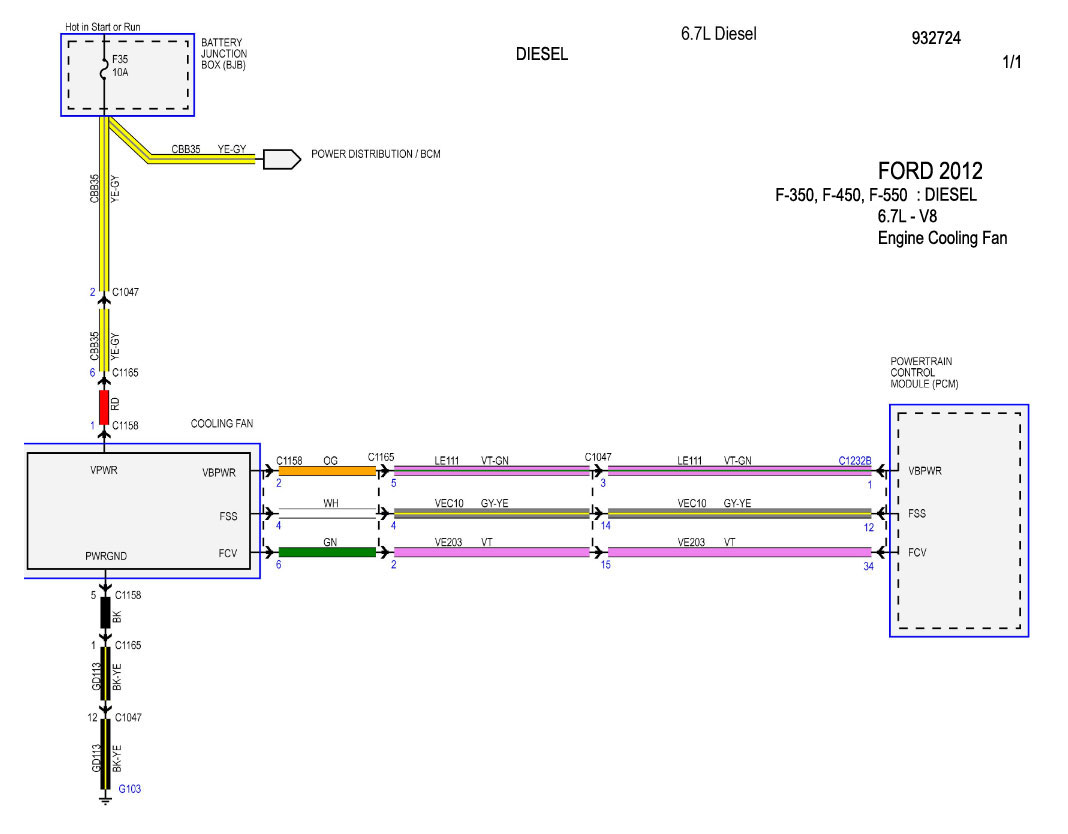

2012 F-350, 450, 550 - DIESEL - 6.7L - V8 COOLING FANS SYSTEM

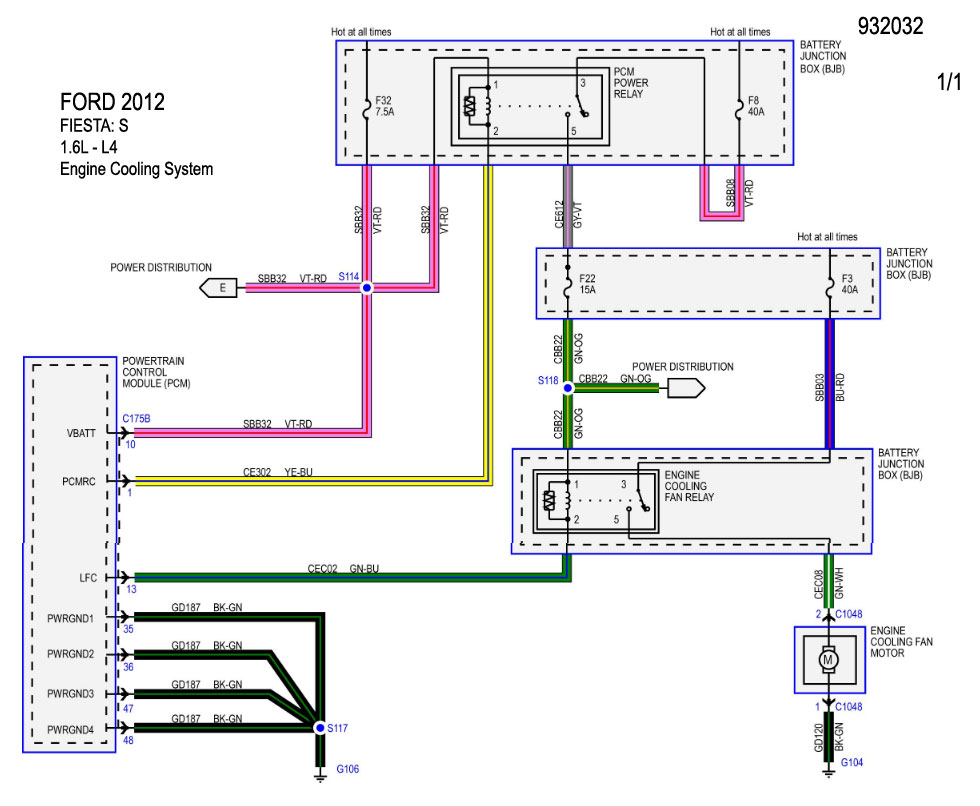

2012 FIESTA: S - 1.6L - 4 Cil. COOLING FANS SYSTEM

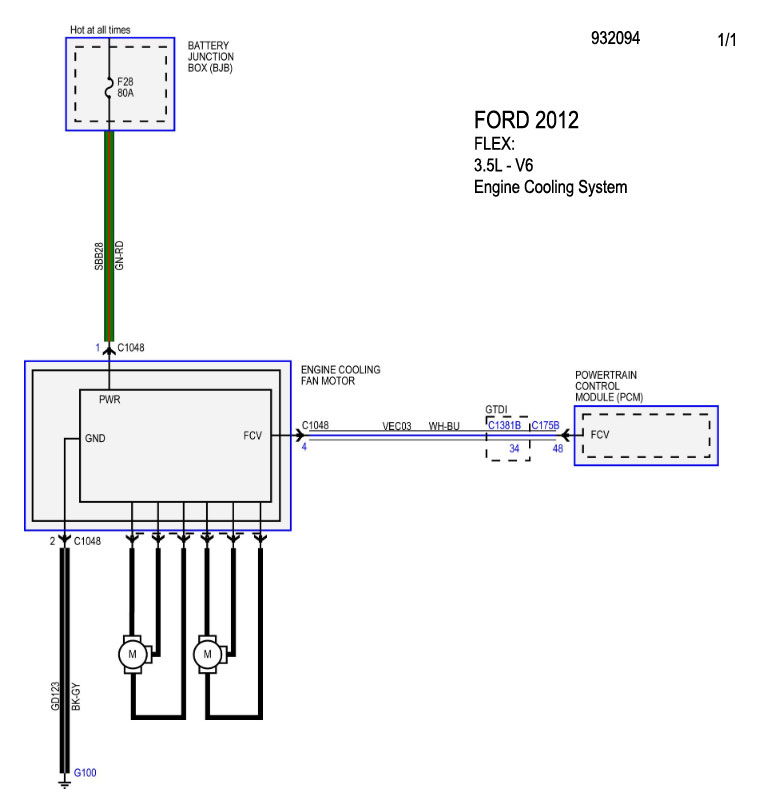

2012 FLEX: 3.5L - V6 COOLING FANS SYSTEM

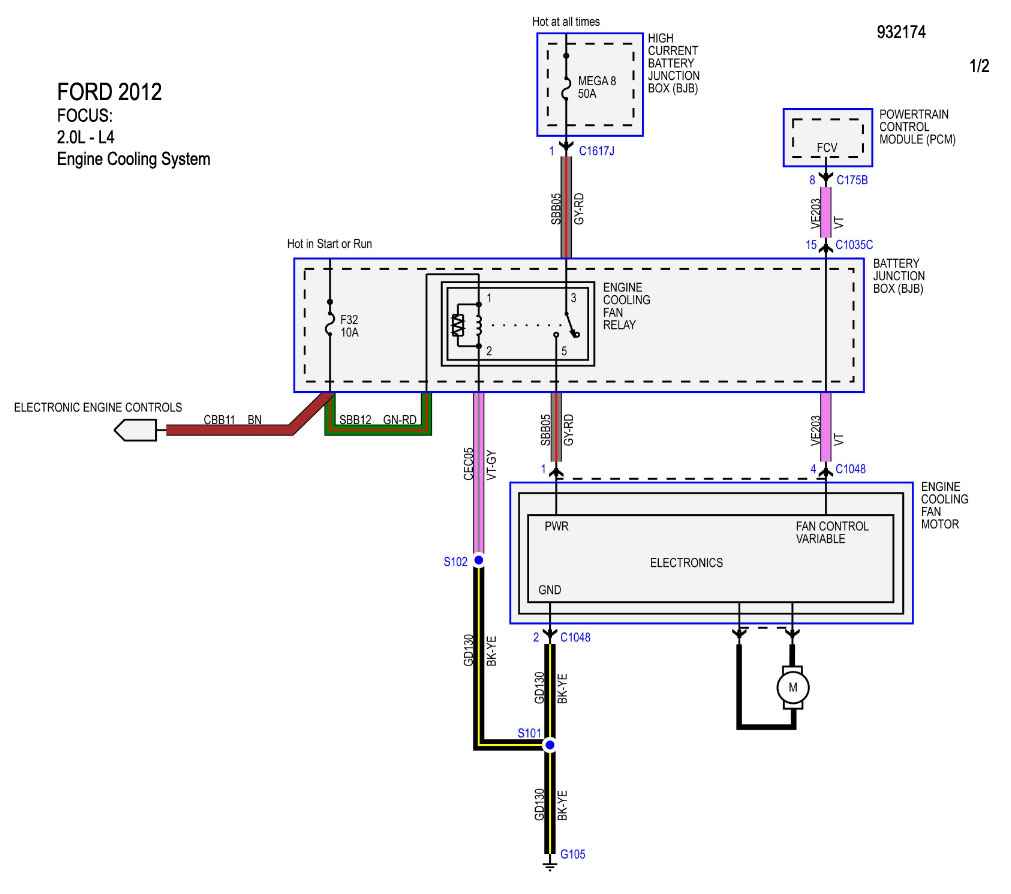

2012 FOCUS: 2.0L - 4 Cil. - 1/2 COOLING FANS SYSTEM

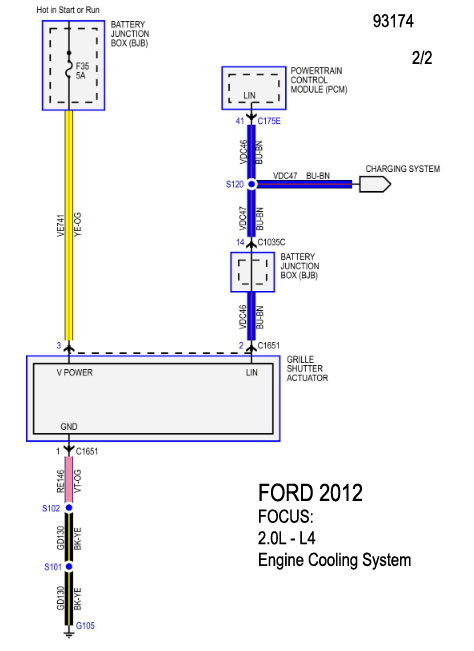

2012 FOCUS: 2.0L - 4 Cil. - 2/2 COOLING FANS SYSTEM

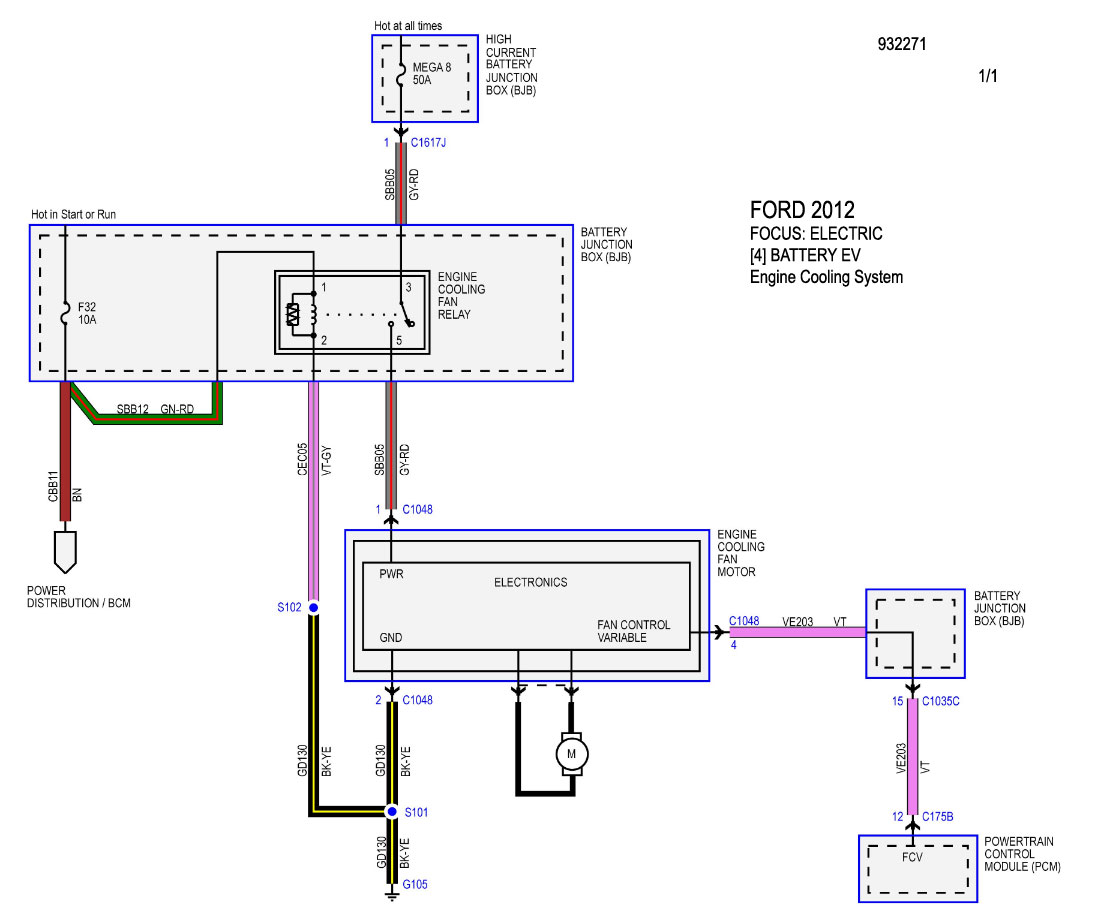

2012 FOCUS: ELECTRIC - BATTERY COOLING FANS SYSTEM

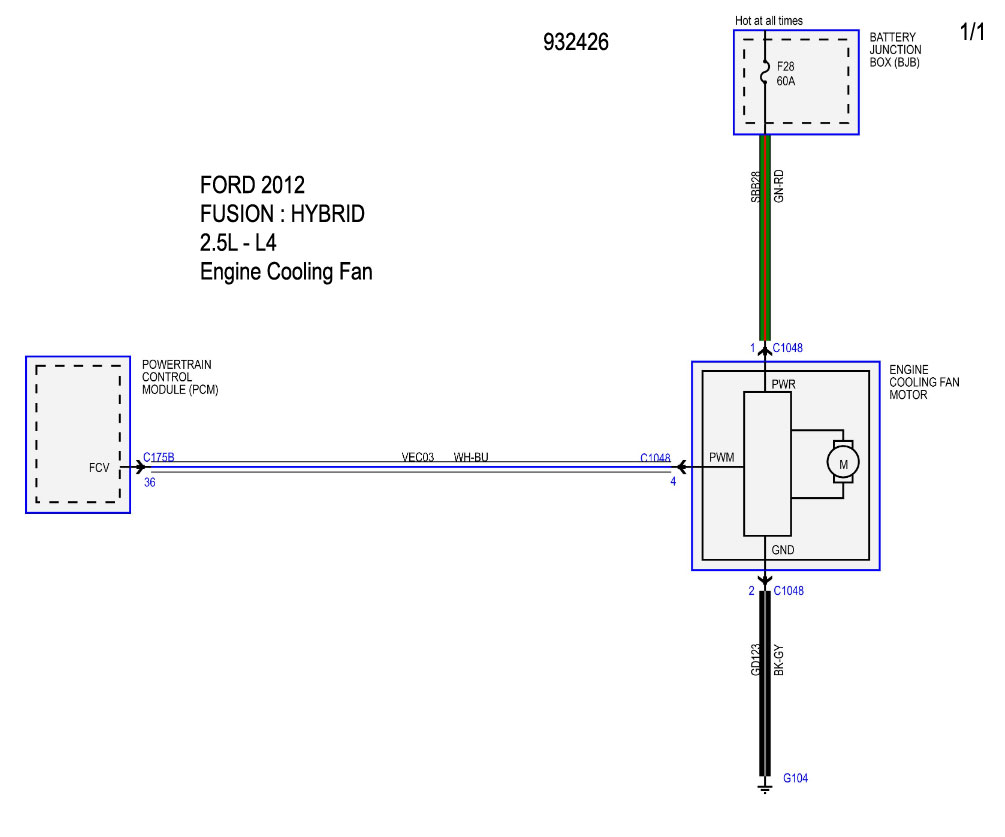

2012 FUSION: HYBRID - 2.5L - 4 Cil. COOLING FANS SYSTEM

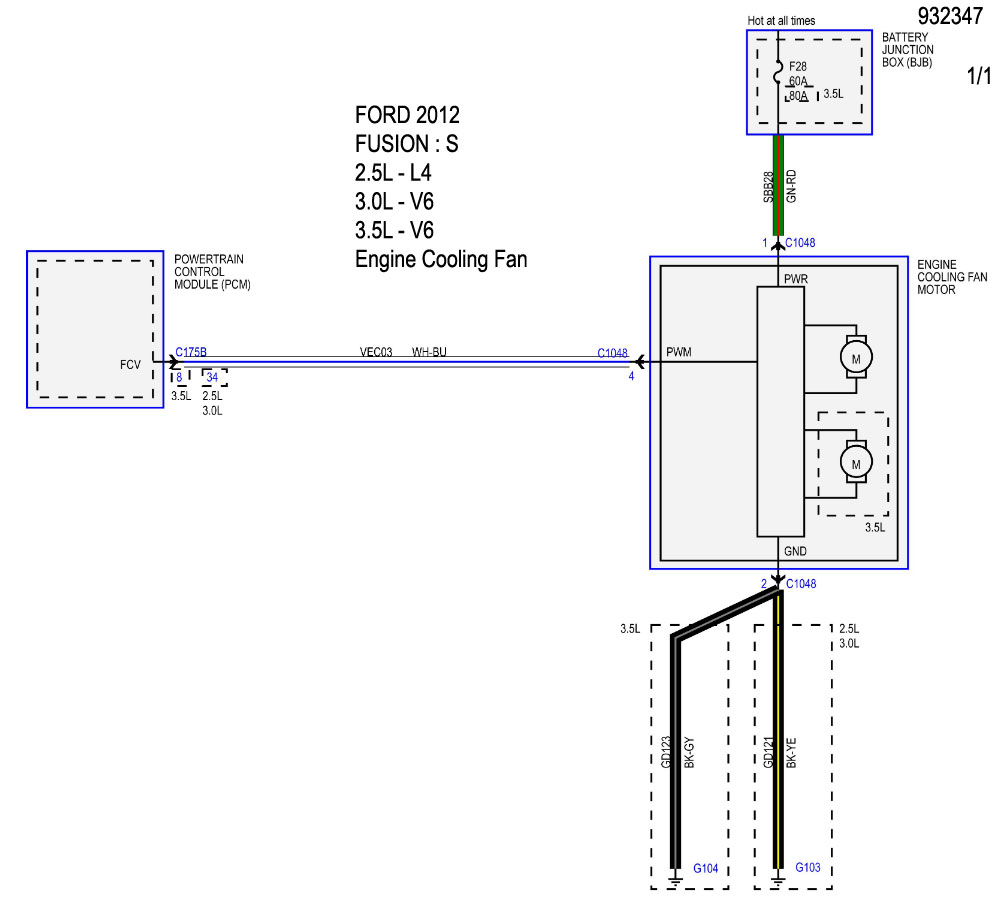

2012 FUSION: S - 2.5L - 4 Cil. COOLING FANS SYSTEM
2012 FUSION: S - 3.0L, 3.5L - V6 COOLING FANS SYSTEM

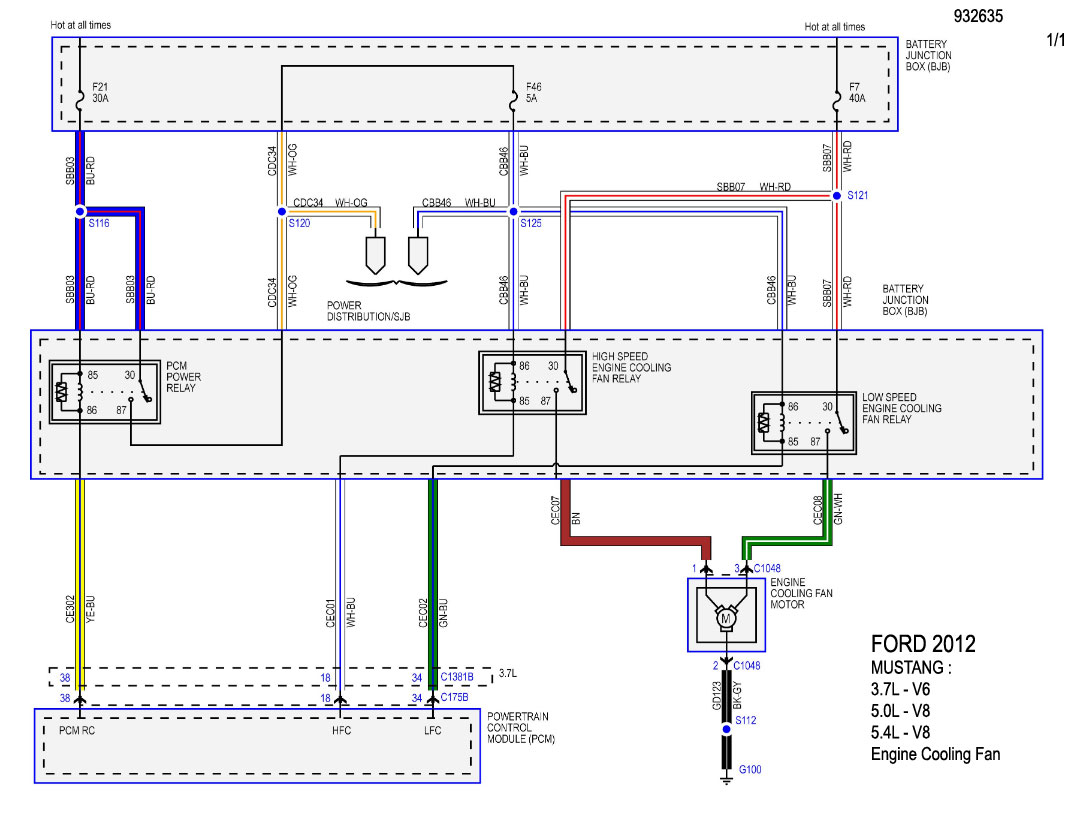

2012 MUSTANG: 3.7L - V6 COOLING FANS SYSTEM
2012 MUSTANG: 5.0L, 5.4L - V8 COOLING FANS SYSTEM
2012 TAURUS - 3.5L - V6 COOLING FANS SYSTEM

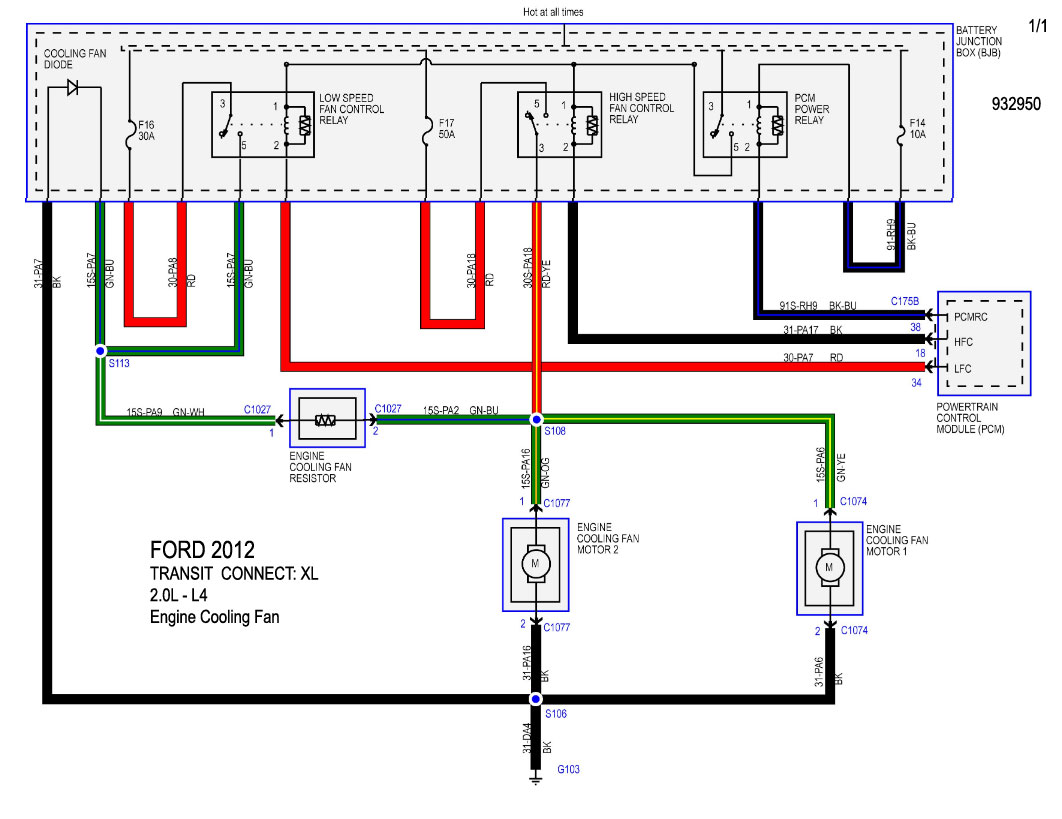

2012 TRANSIT CONNECT: XL - 2.0L - 4 Cil. COOLING FANS SYSTEM

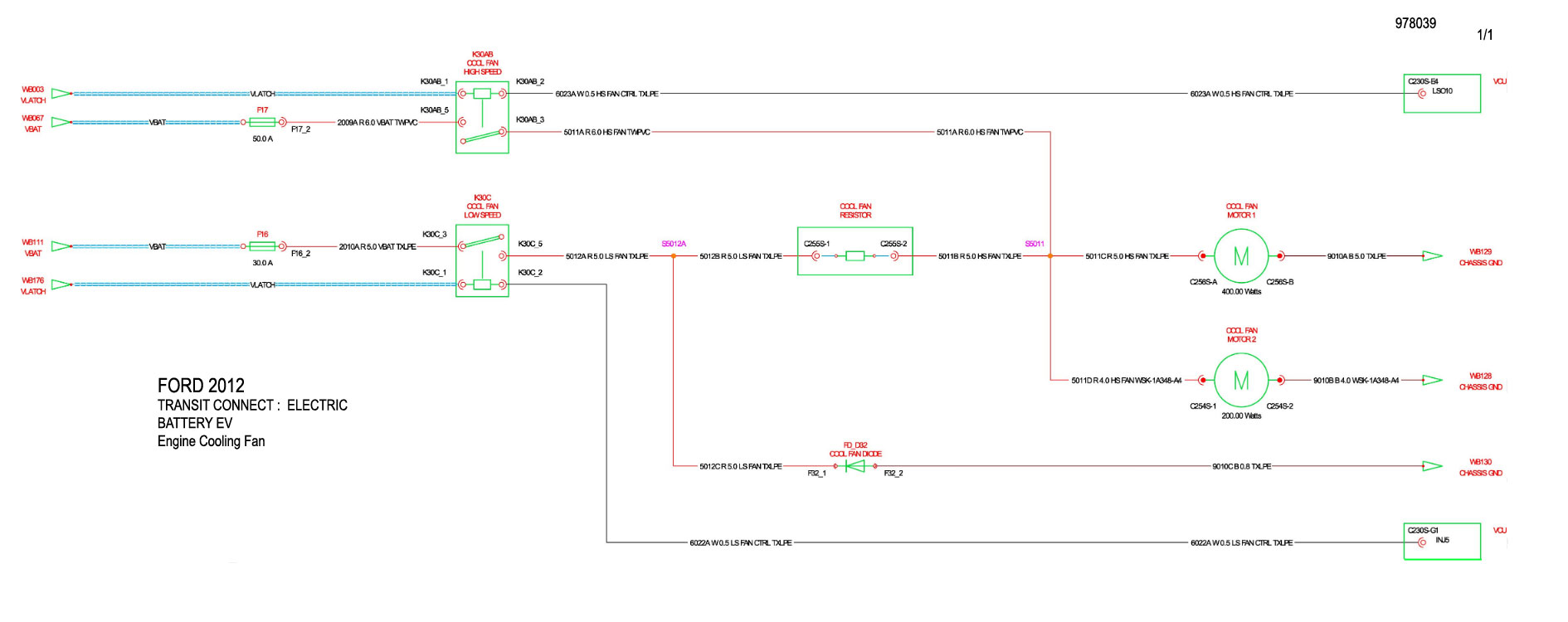

2012 TRANSIT CONNECT: ELECTRIC COOLING FANS SYSTEM
