CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - HONDA - 2012

DIAGRAMAS: HONDA - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: HONDA 2012 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

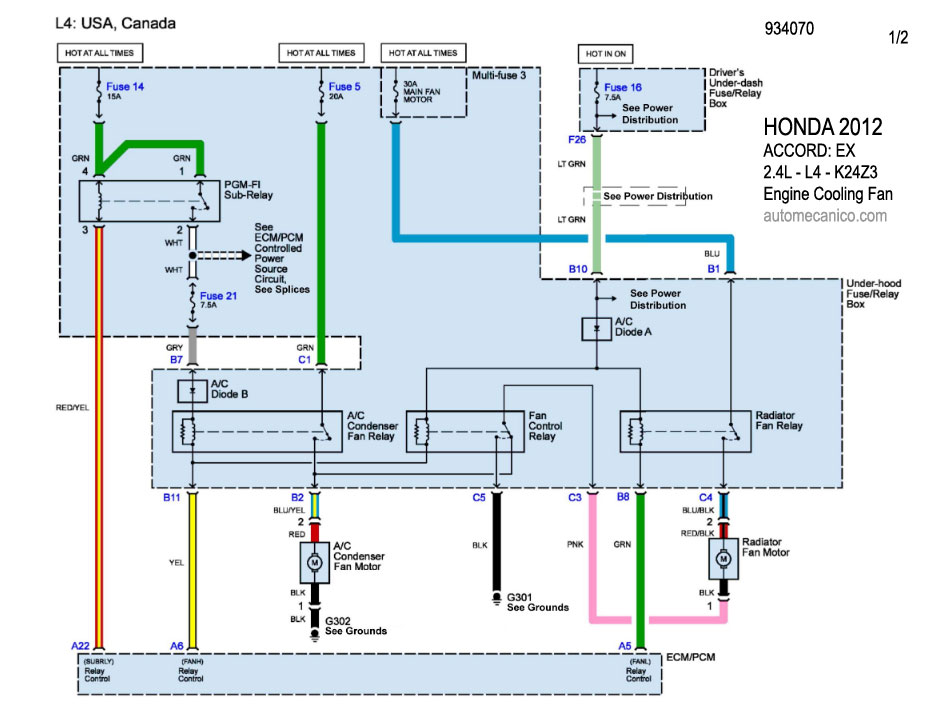

2012 ACCORD: EX - 2.4L - 4 Cil. - 1/2 COOLING FANS SYSTEM

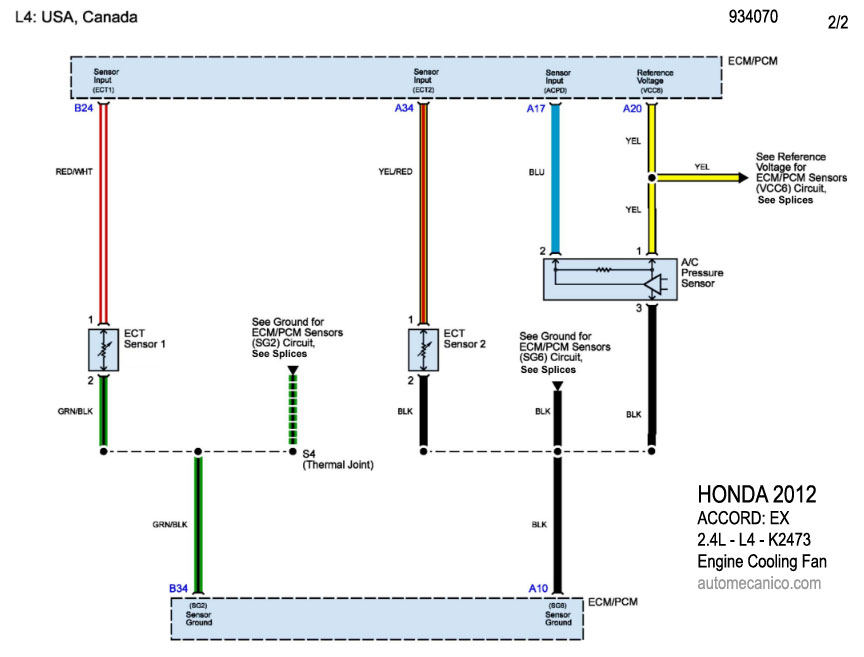

2012 ACCORD: EX - 2.4L - 4 Cil. - 2/2 COOLING FANS SYSTEM

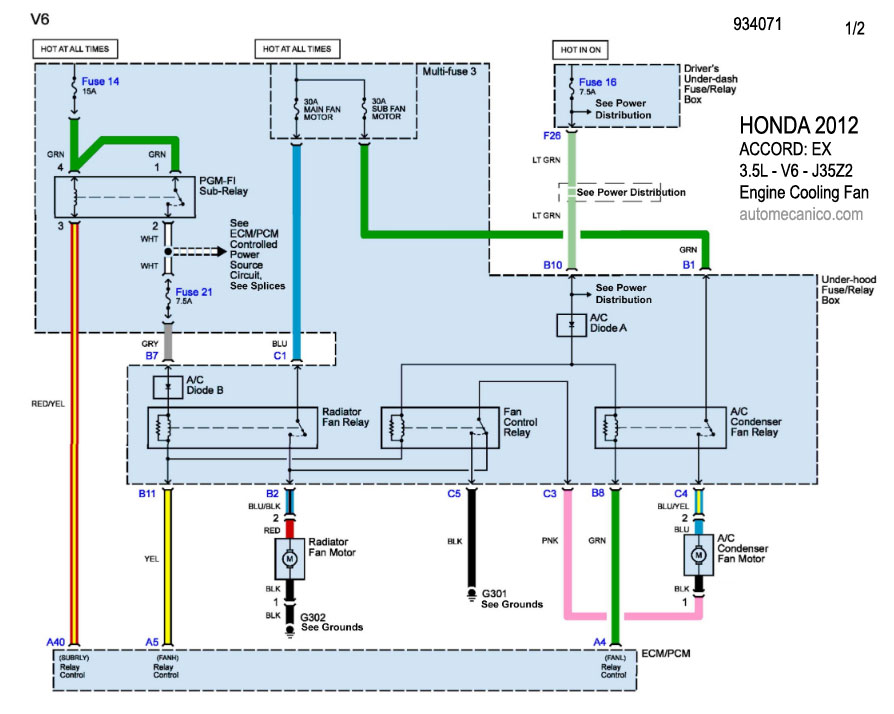

2012 ACCORD: EX - 3.5L - V6 - 1/2 COOLING FANS SYSTEM

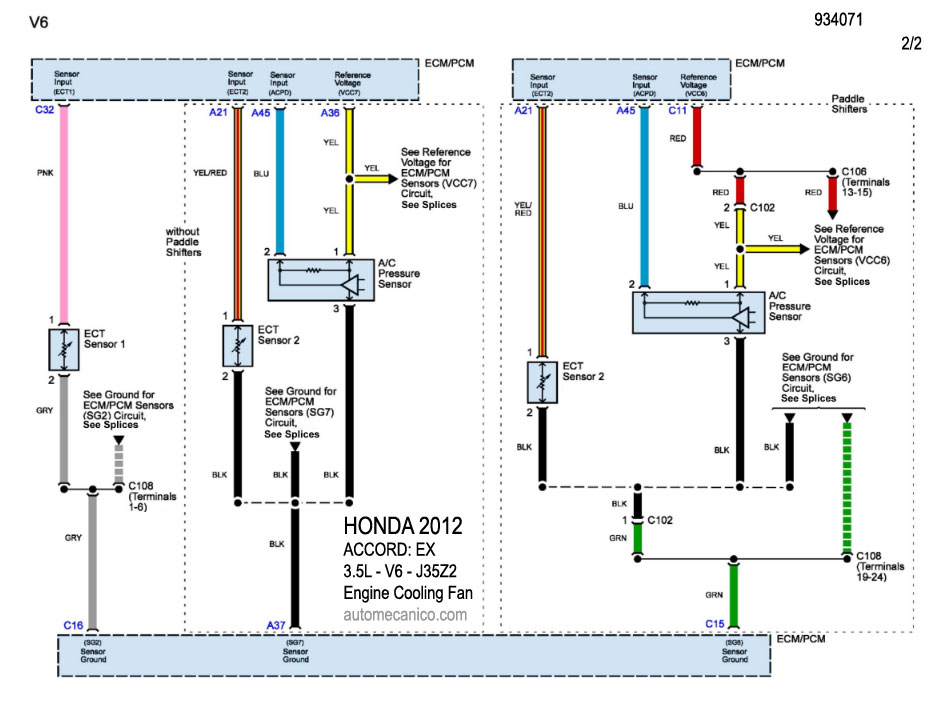

2012 ACCORD: EX - 3.5L - V6 - 2/2 COOLING FANS SYSTEM

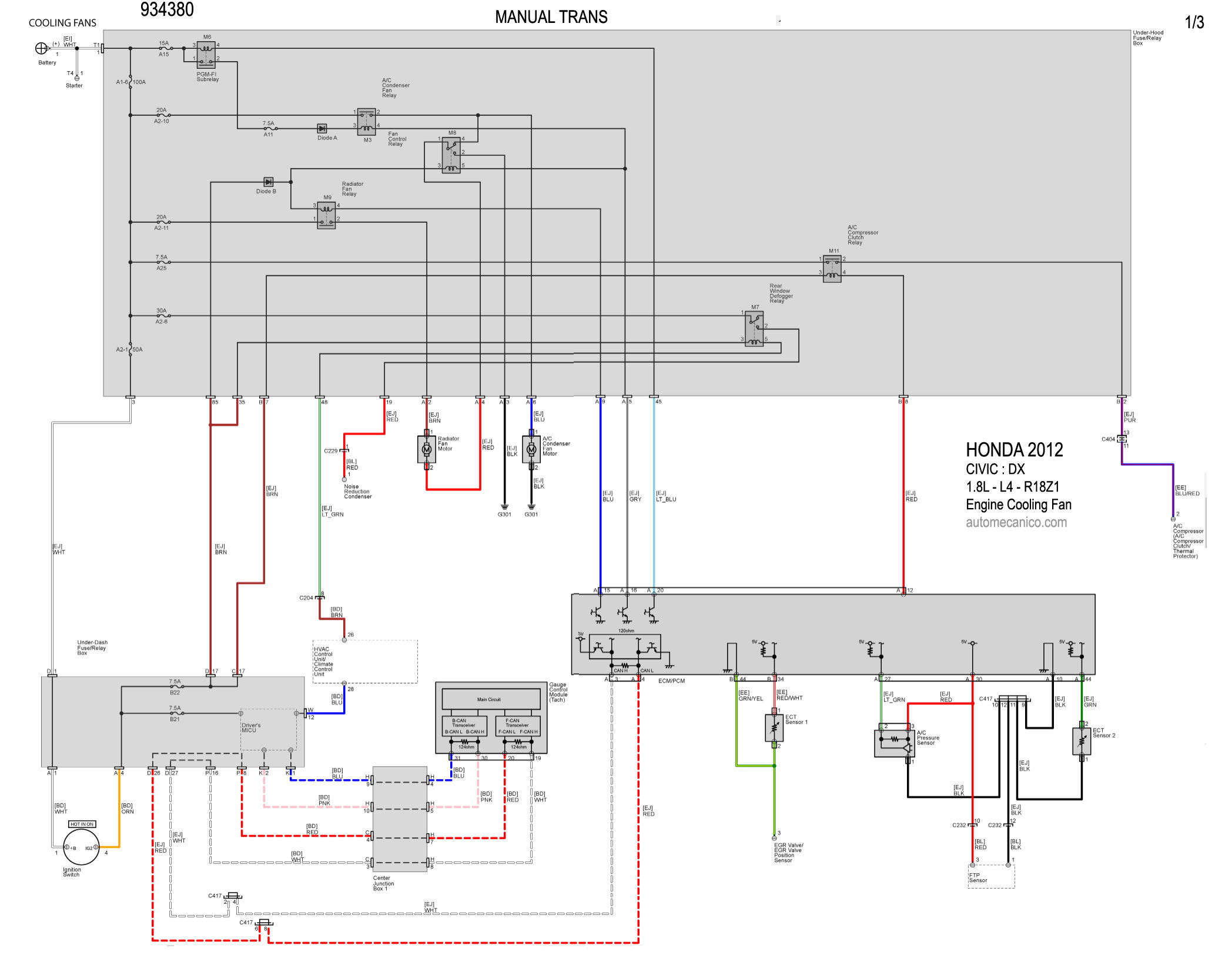

2012 CIVIC: DX - 1.8L - 4 Cil. - 1/3 COOLING FANS SYSTEM

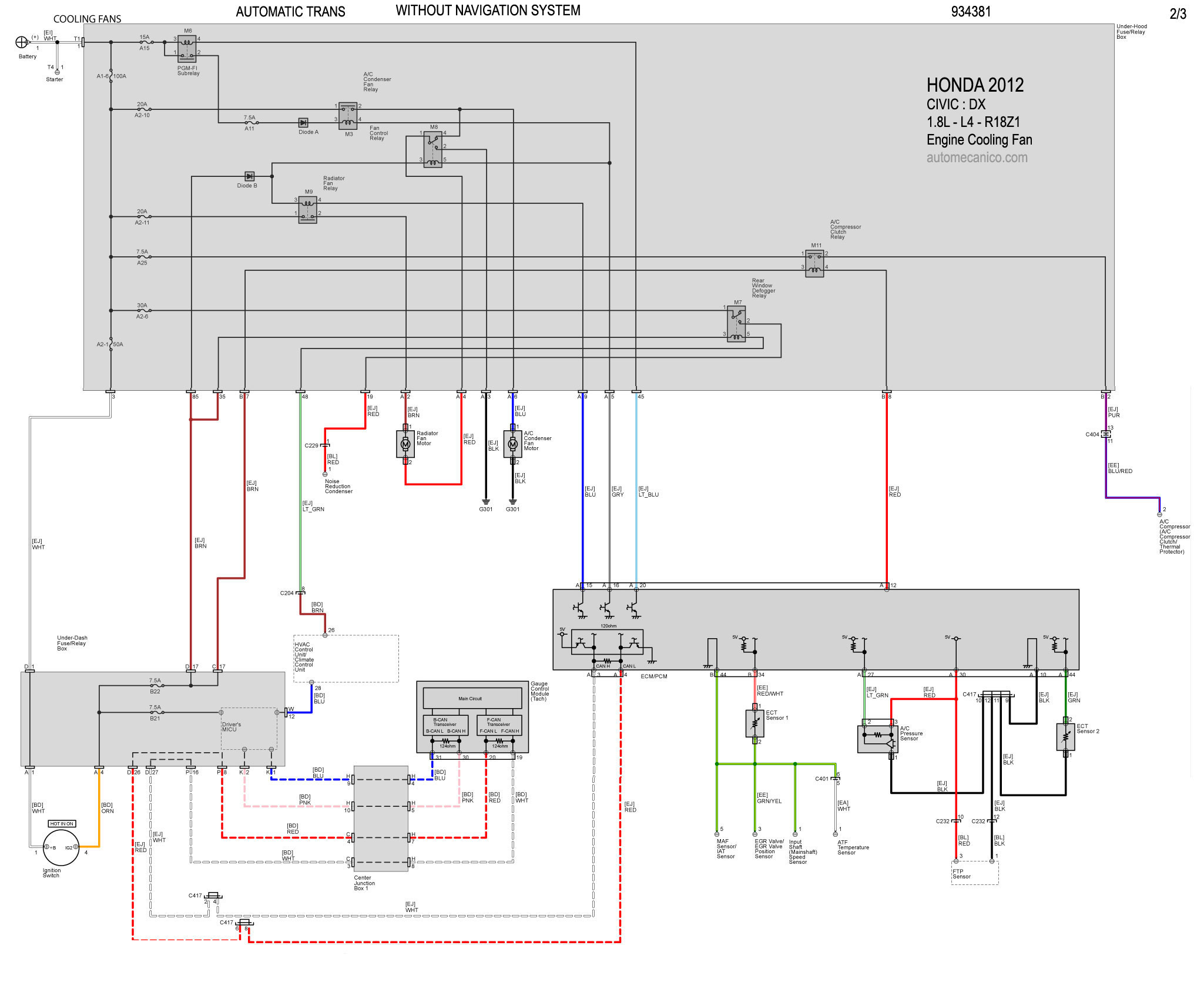

2012 CIVIC: DX - 1.8L - 4 Cil. - 2/3 COOLING FANS SYSTEM

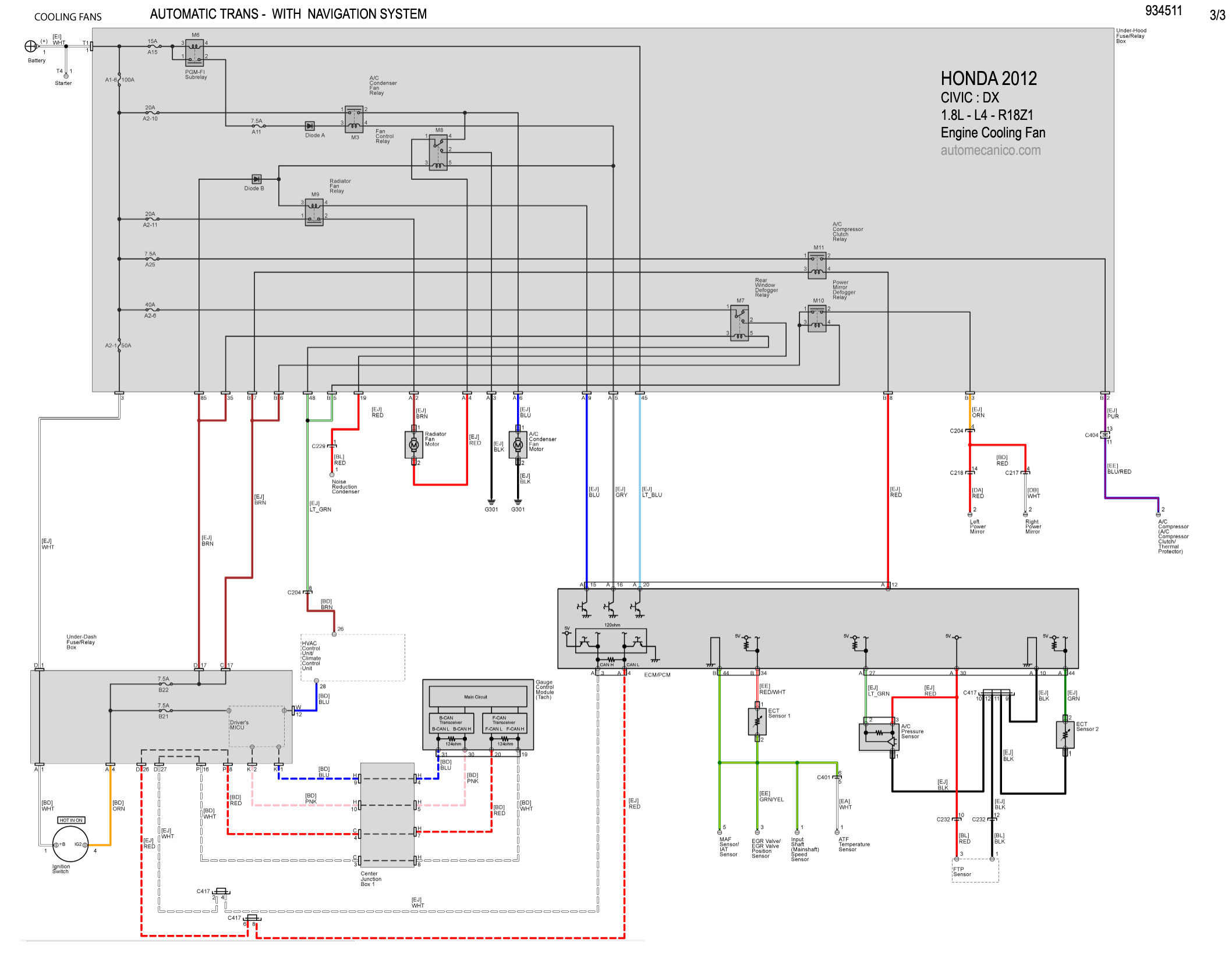

2012 CIVIC: DX - 1.8L - 4 Cil. - 3/3 COOLING FANS SYSTEM

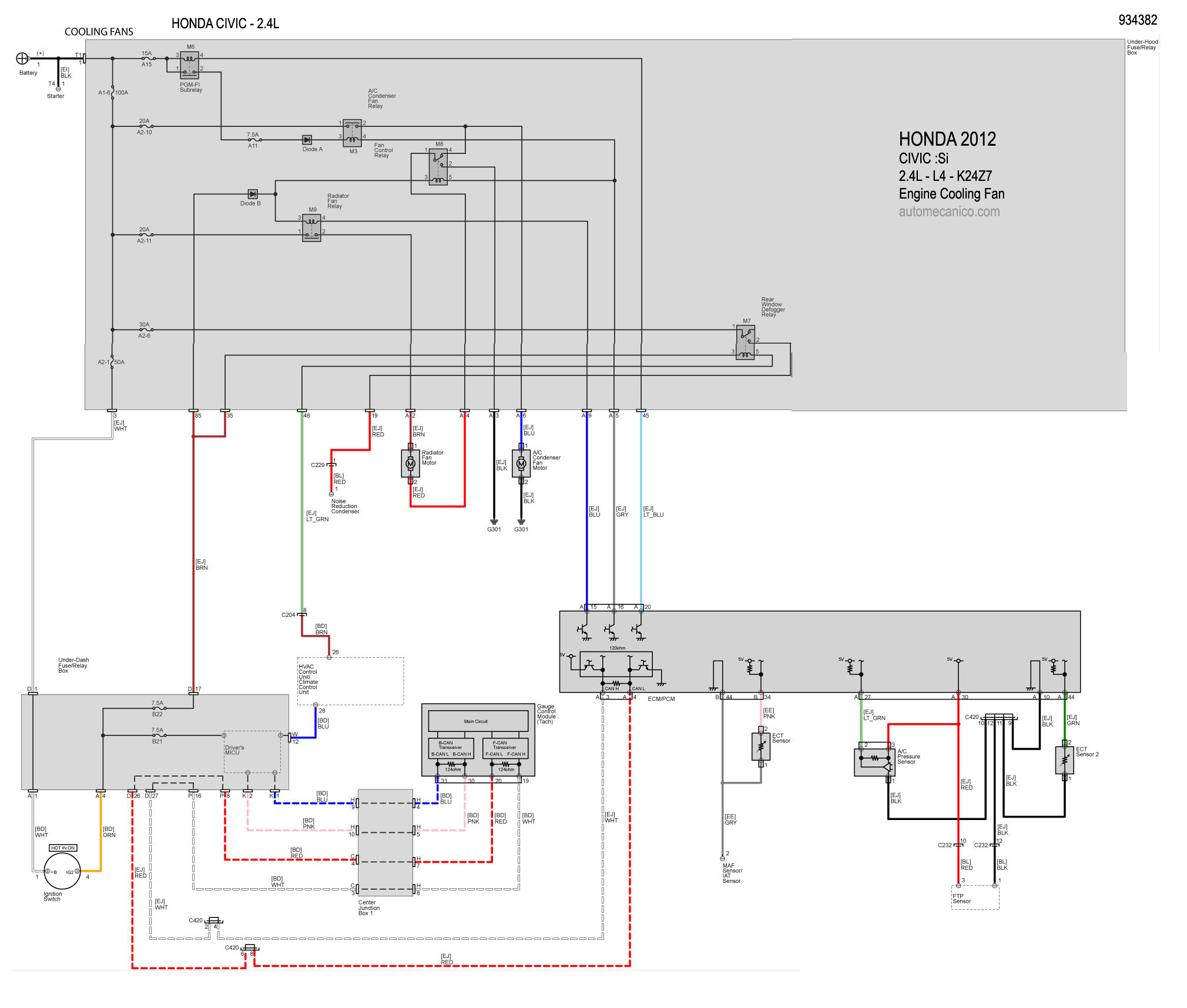

2012 CIVIC: Si - 2.4L - 4 Cil. COOLING FANS SYSTEM

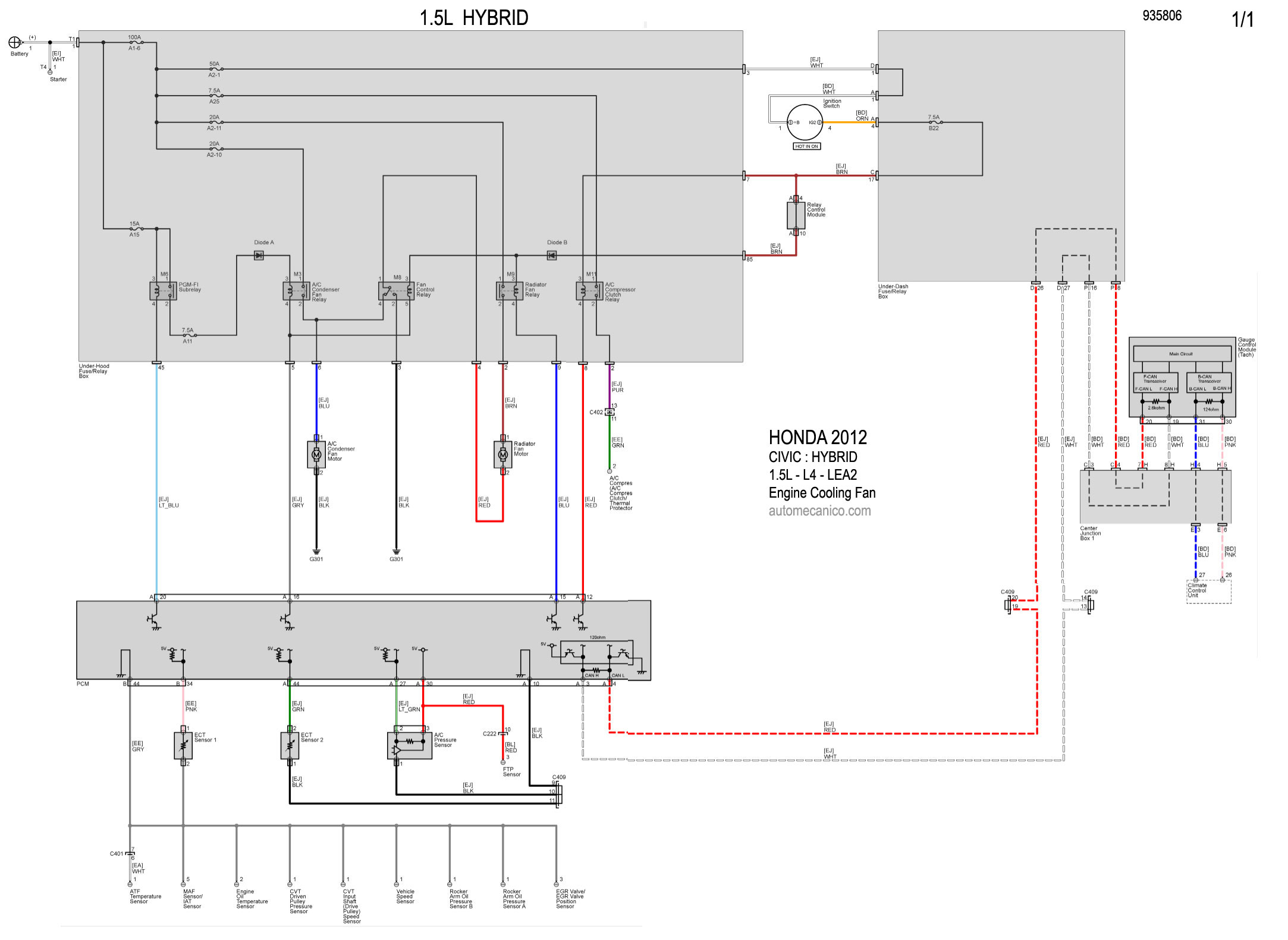

2012 CIVIC: HYBRID - 1.5L - 4 Cil. COOLING FANS SYSTEM

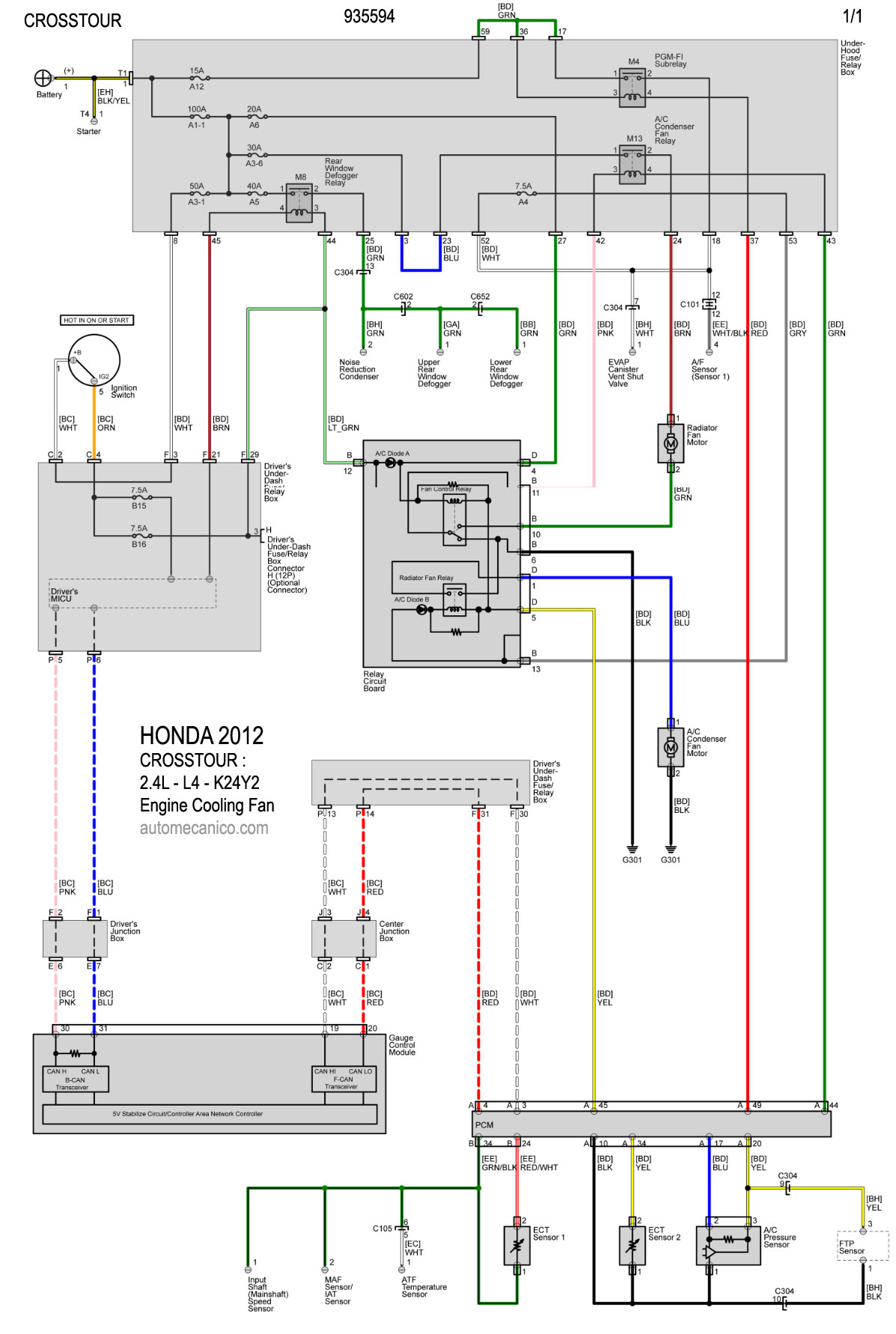

2012 CROSSTOUR: 2.4L - 4 Cil. COOLING FANS SYSTEM

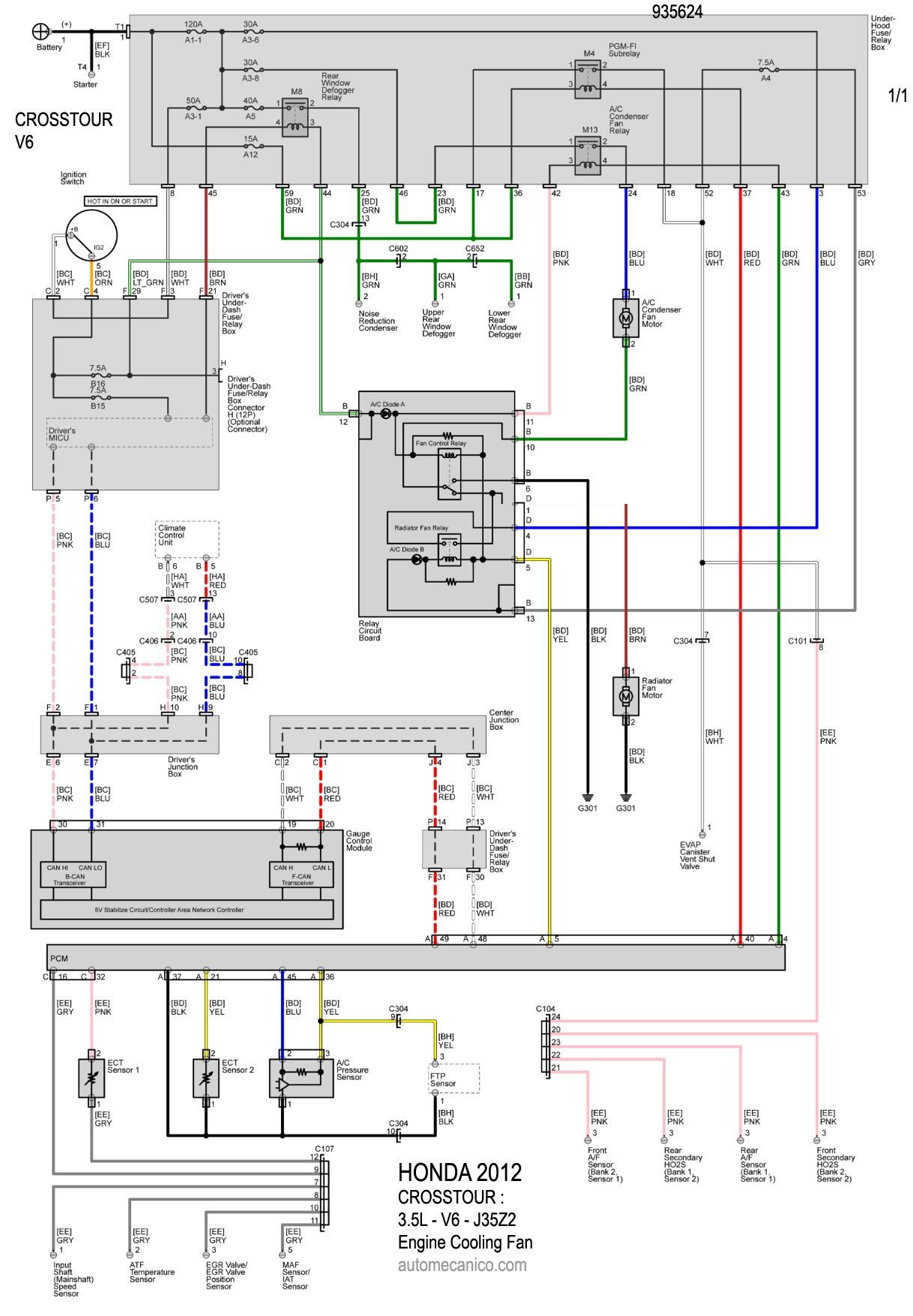

2012 CROSSTOUR: 3.5L - V6 COOLING FANS SYSTEM

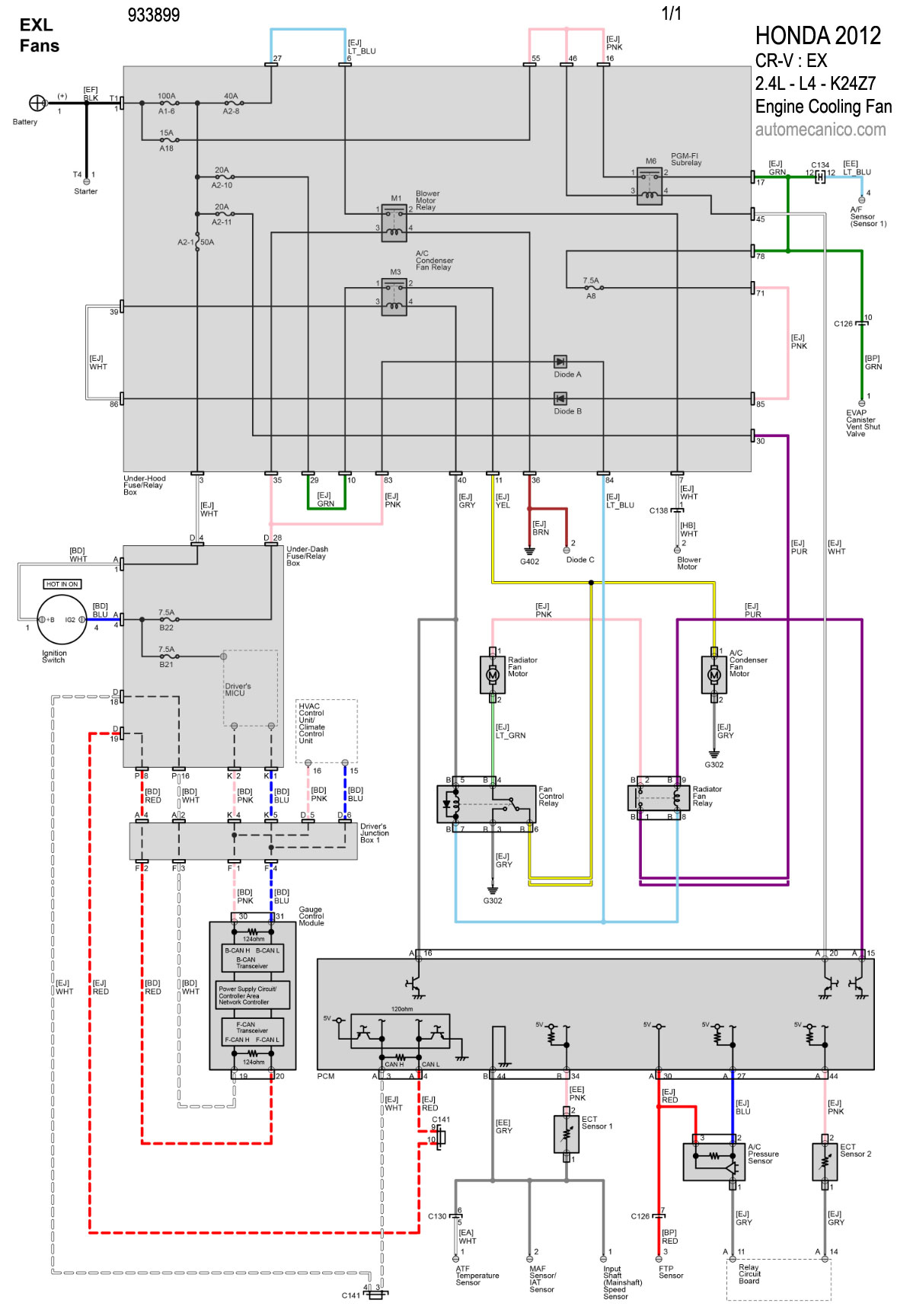

2012 CR-V : EX - 2.4L - 4 Cil. COOLING FANS SYSTEM

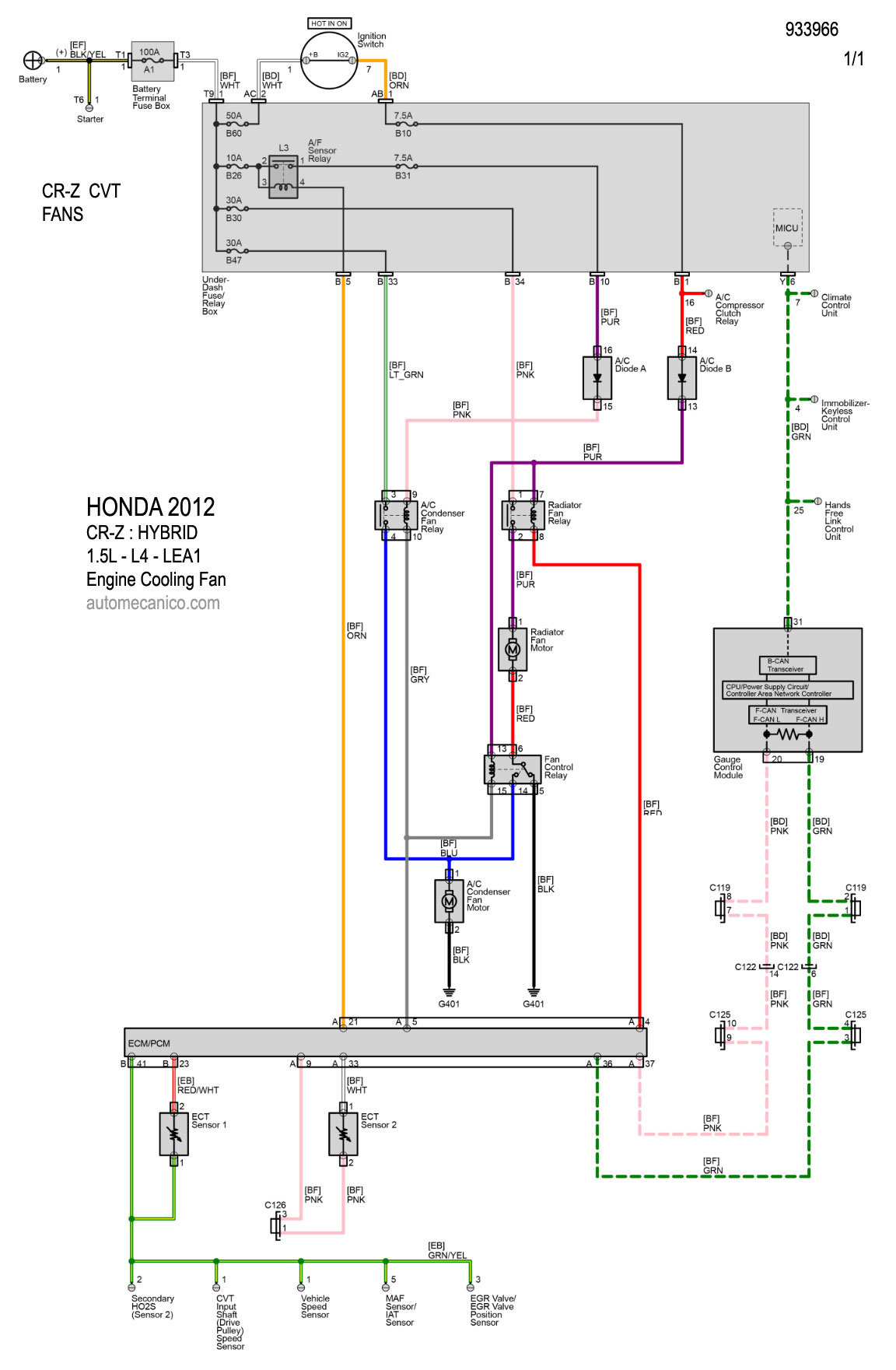

2012 CR-Z : HYBRID - 1.5L - 4 Cil. COOLING FANS SYSTEM

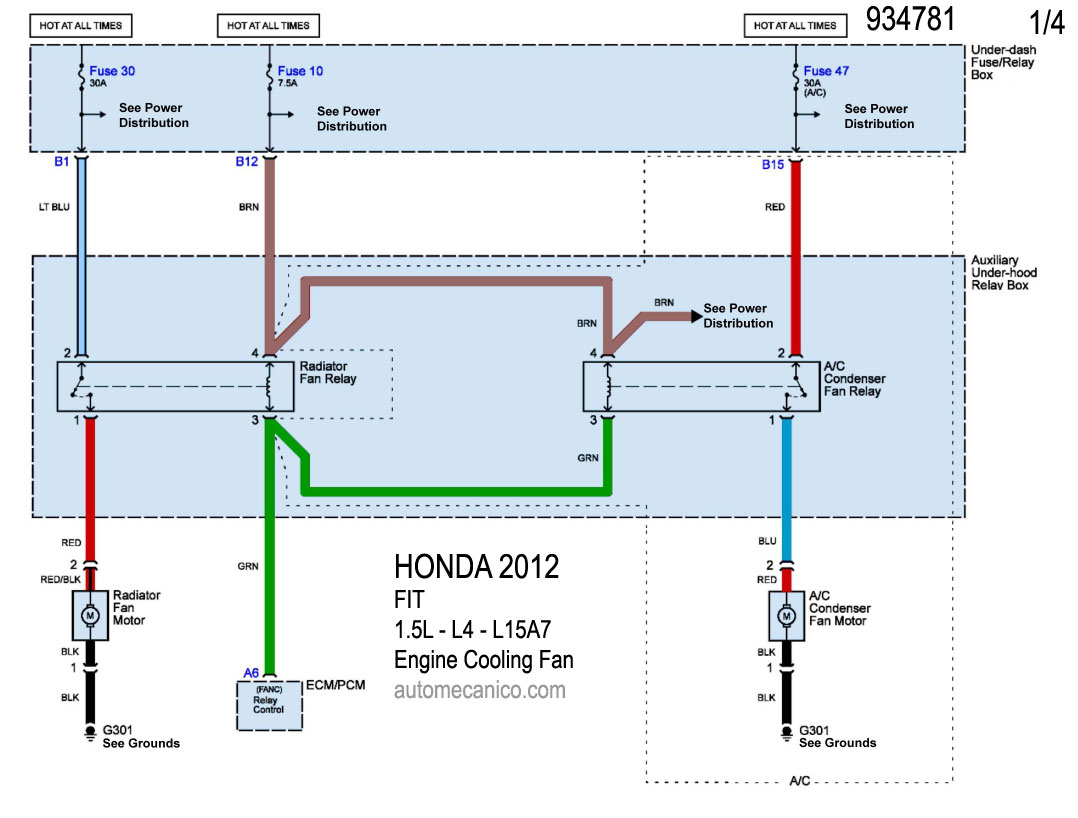

2012 FIT - 1.5L - 4 Cil. - 1/4 COOLING FANS SYSTEM

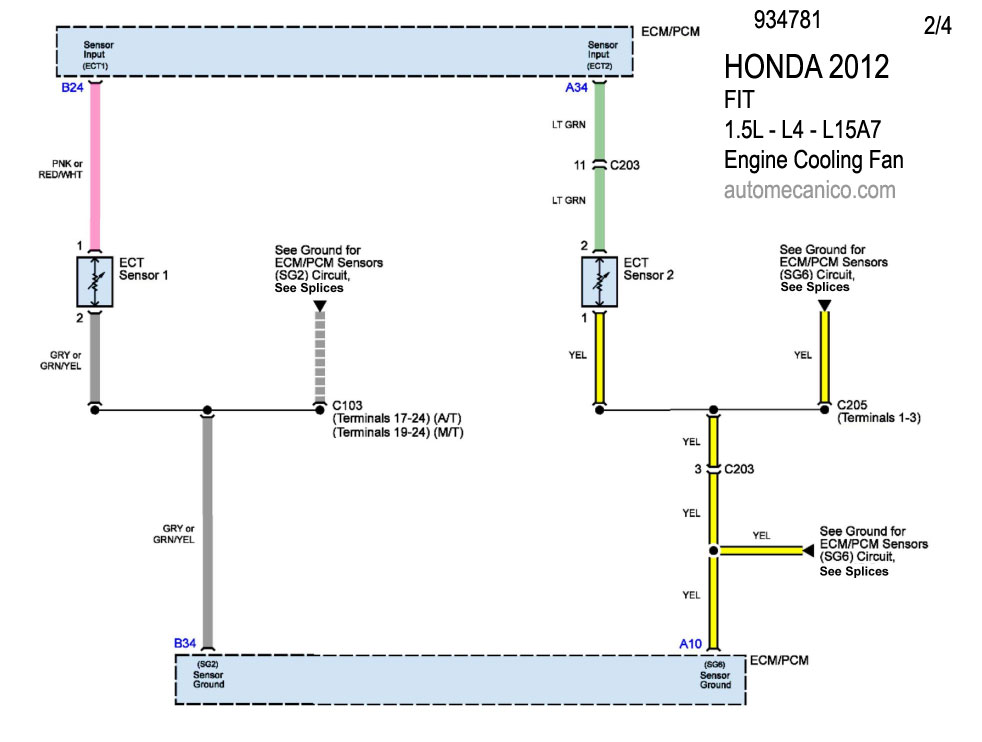

2012 FIT - 1.5L - 4 Cil. - 2/4 COOLING FANS SYSTEM

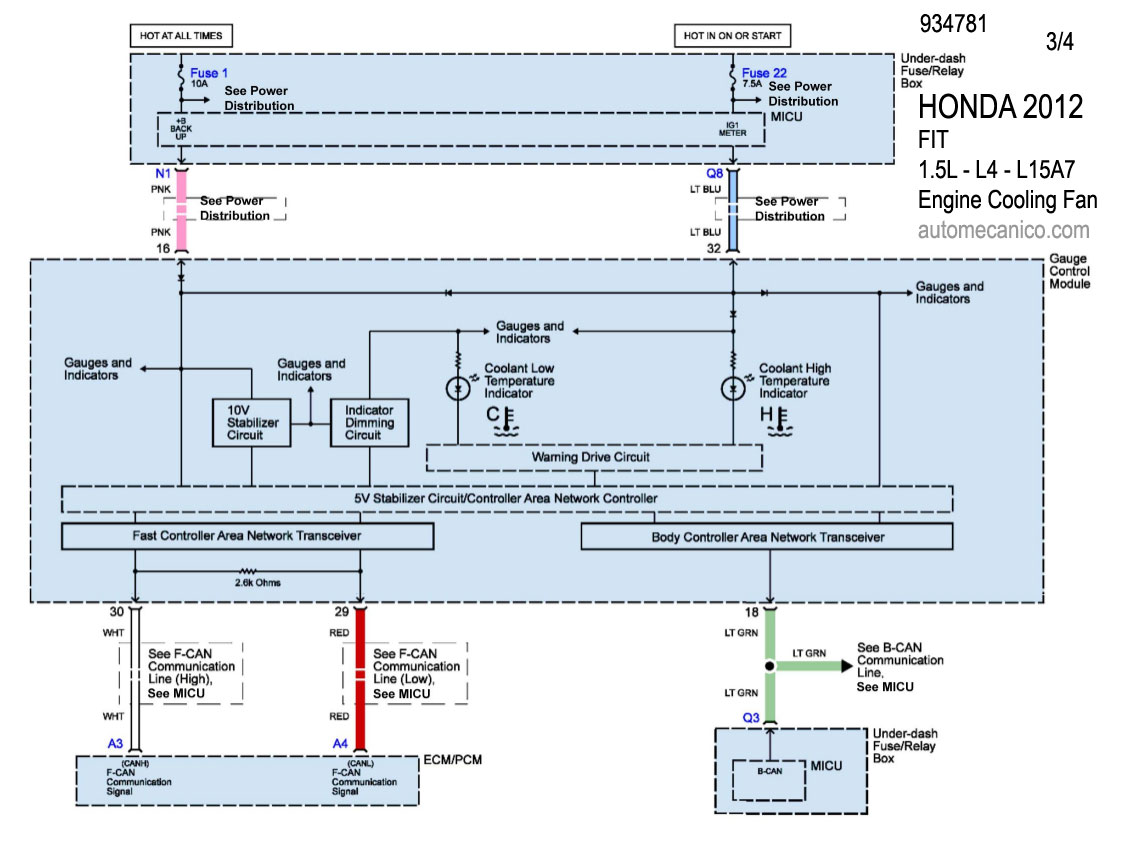

2012 FIT - 1.5L - 4 Cil. - 3/4 COOLING FANS SYSTEM

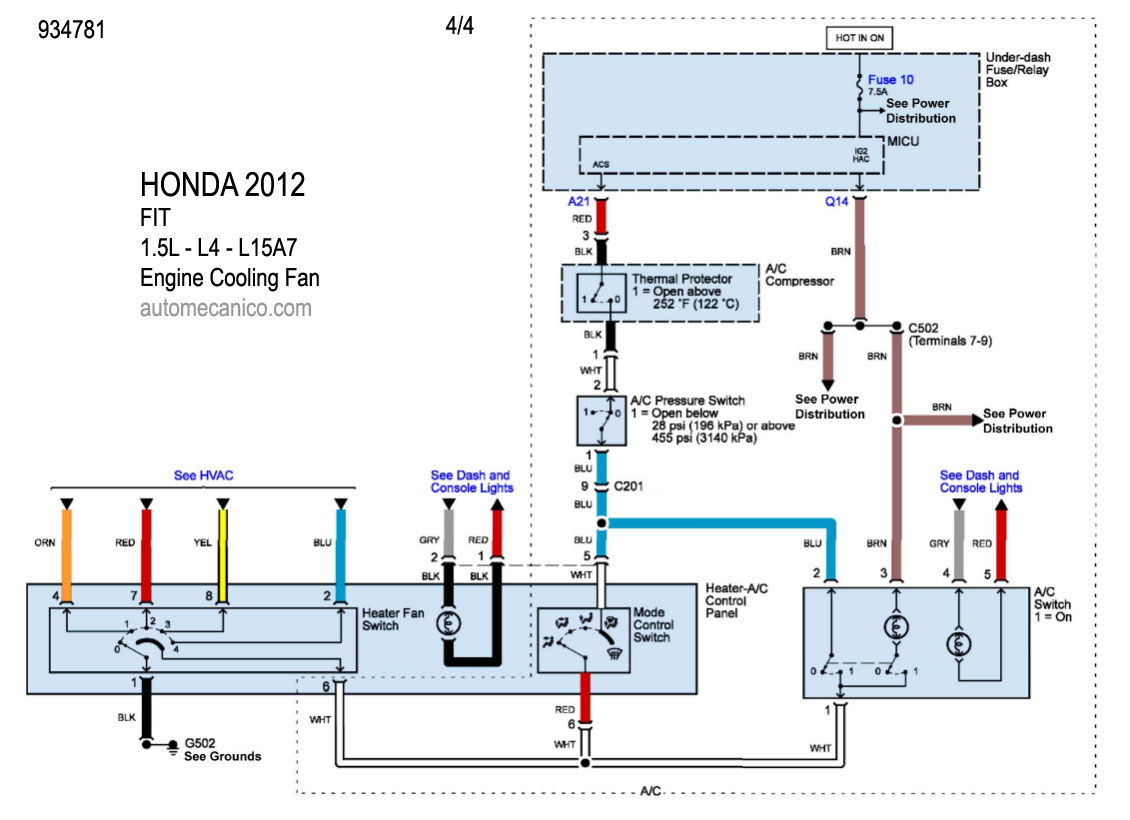

2012 FIT - 1.5L - 4 Cil. - 4/4 COOLING FANS SYSTEM

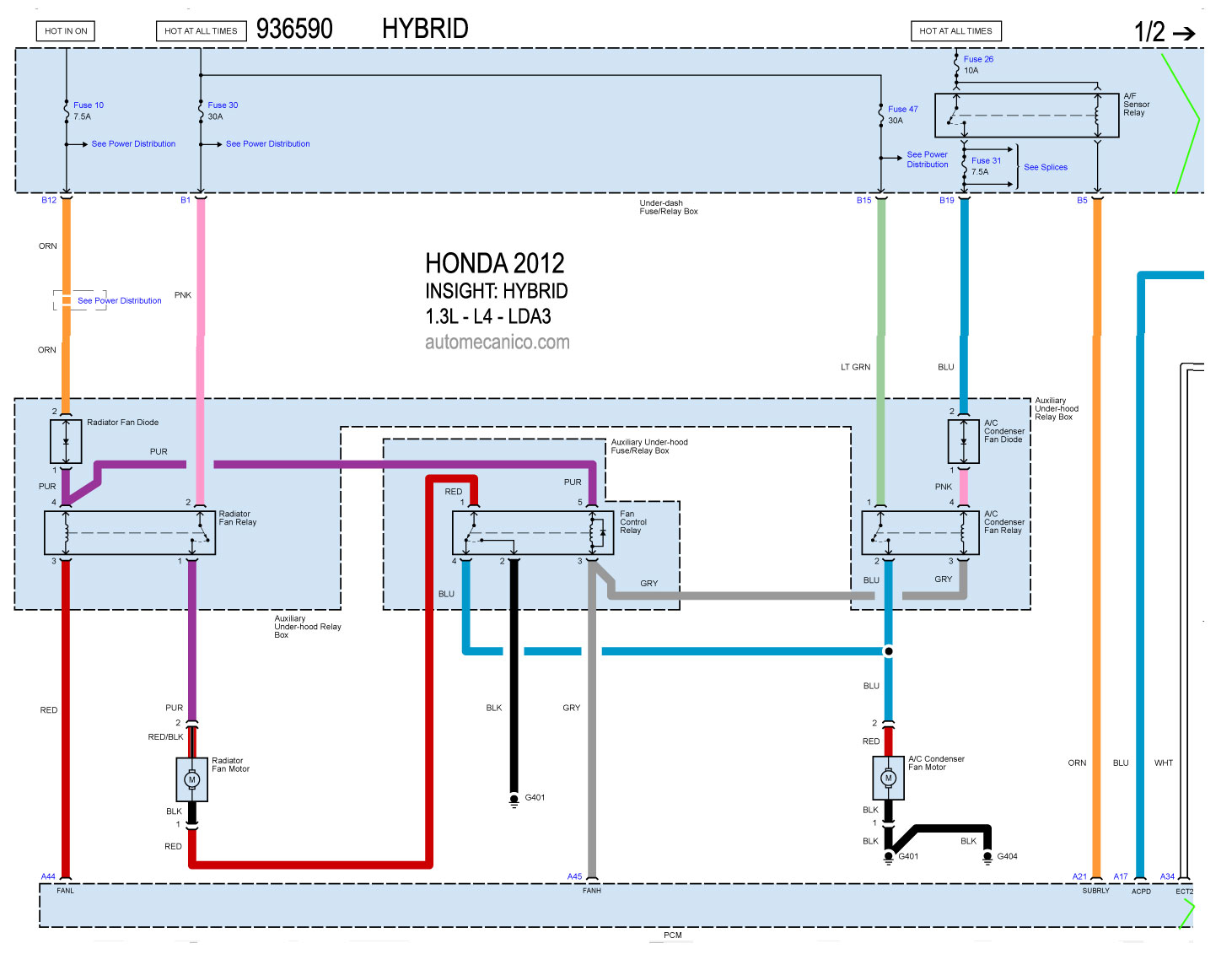

2012 INSIGHT: HYBRID - 1.3L - 4 Cil. - 1/2 COOLING FANS SYSTEM

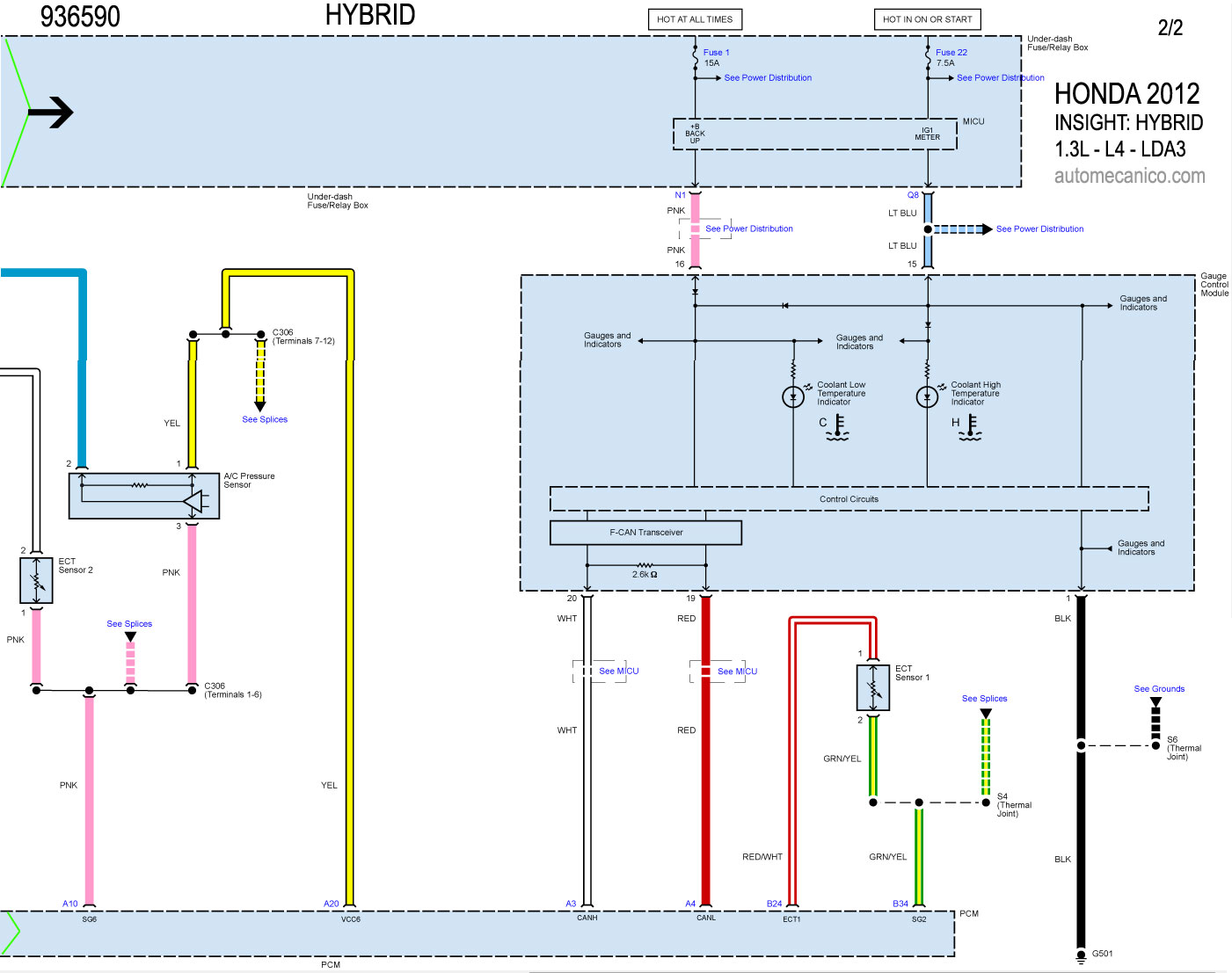

2012 INSIGHT: HYBRID - 1.3L - 4 Cil. - 2/2 COOLING FANS SYSTEM
2012 ODYSSEY: EX - 3.5L - V6 - 1/2 COOLING FANS SYSTEM

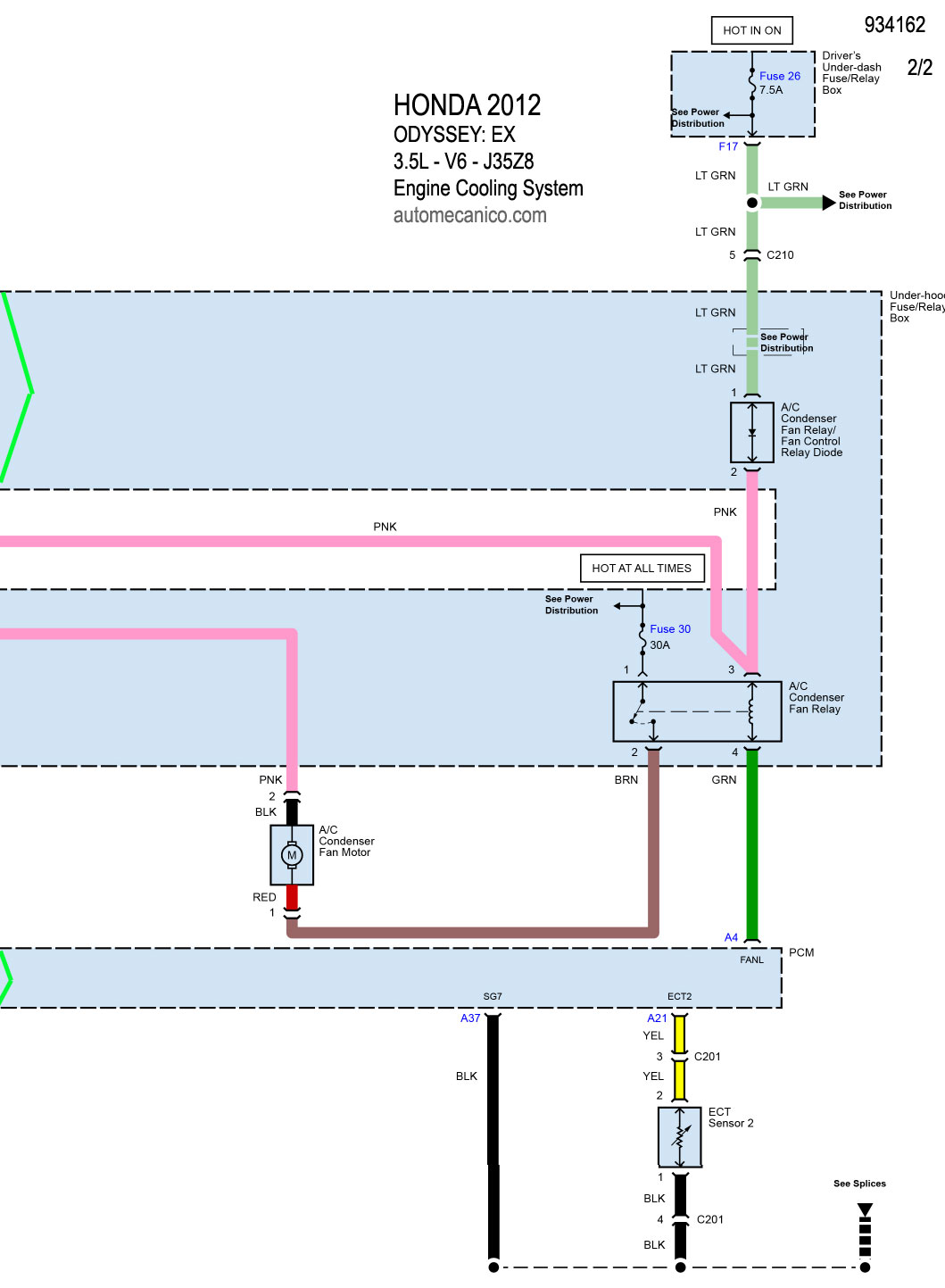

2012 ODYSSEY: EX - 3.5L - V6 - 2/2 COOLING FANS SYSTEM

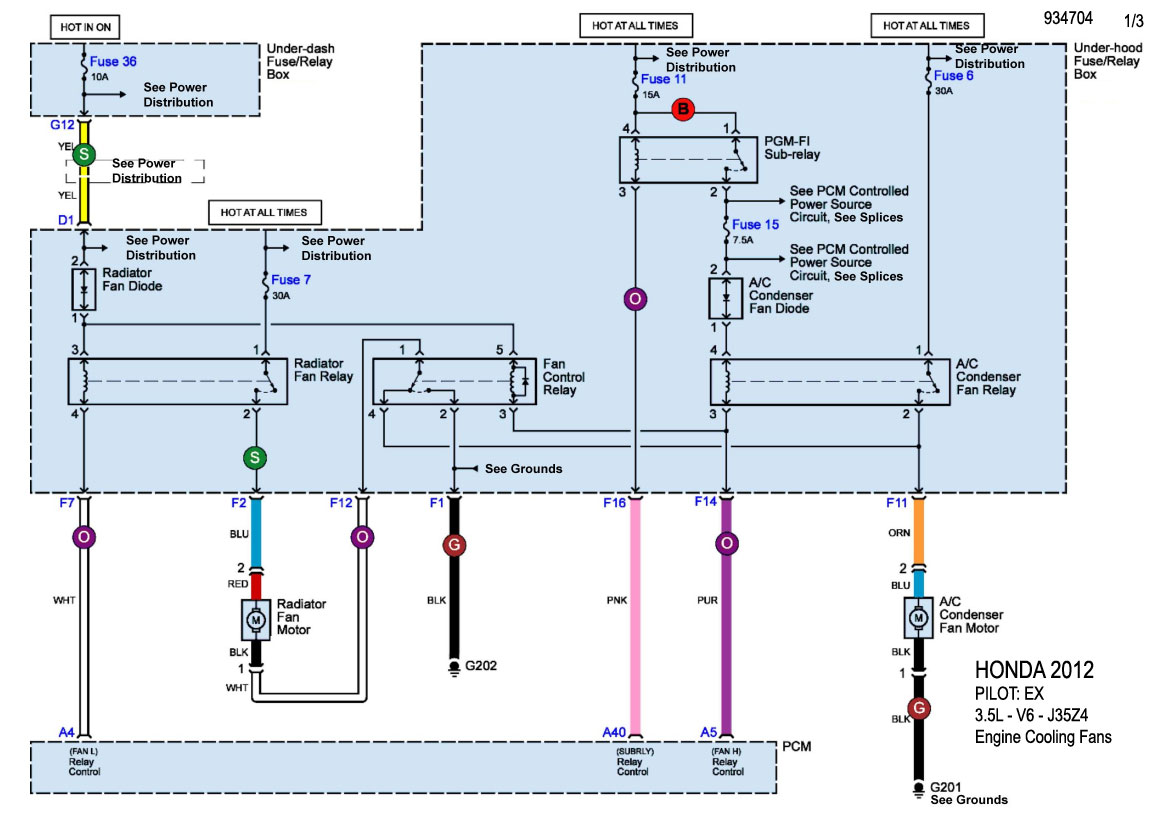

2012 PILOT: EX - 3.5L - V6 - 1/3 COOLING FANS SYSTEM

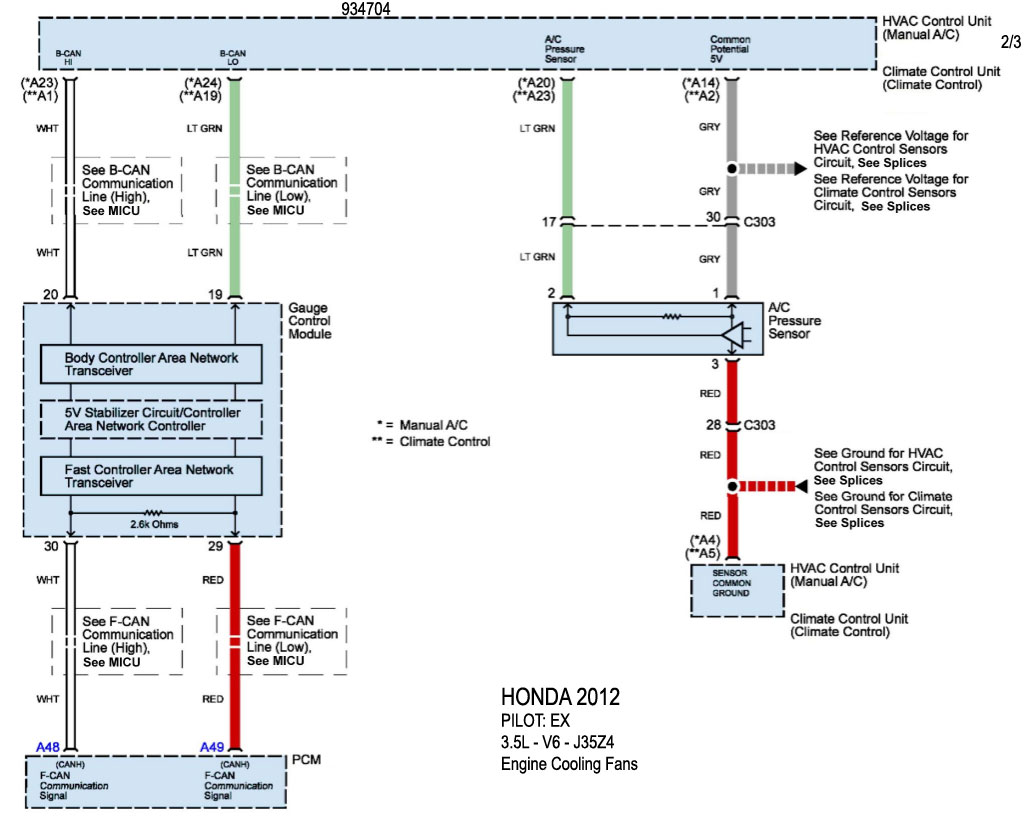

2012 PILOT: EX - 3.5L - V6 - 2/3 COOLING FANS SYSTEM

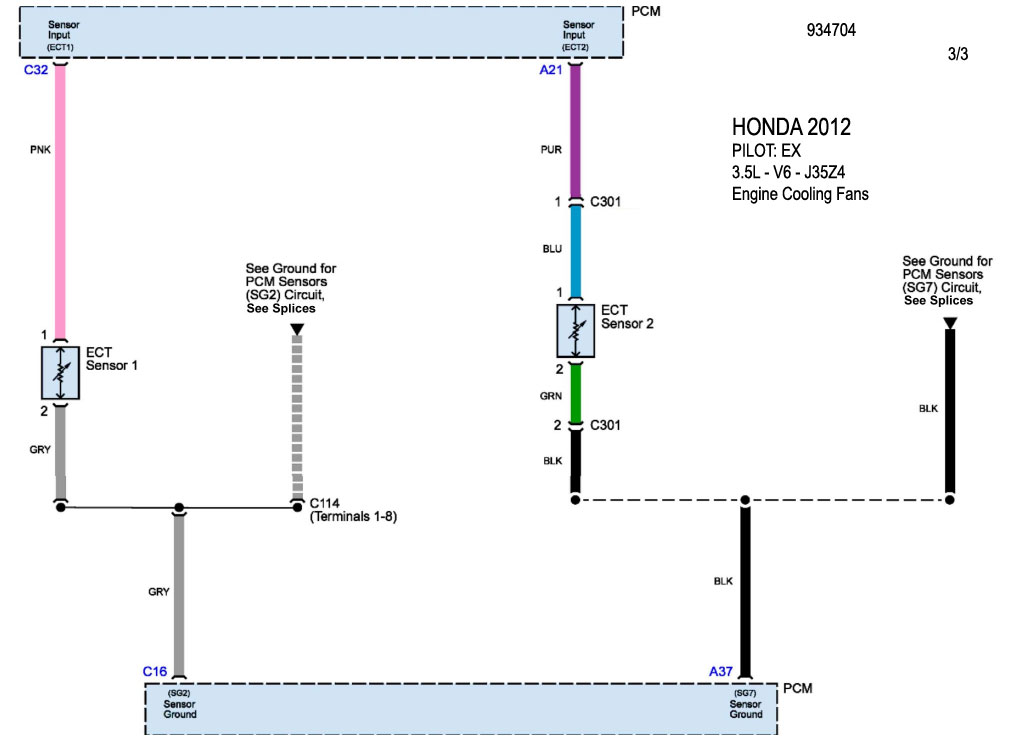

2012 PILOT: EX - 3.5L - V6 - 3/3 COOLING FANS SYSTEM

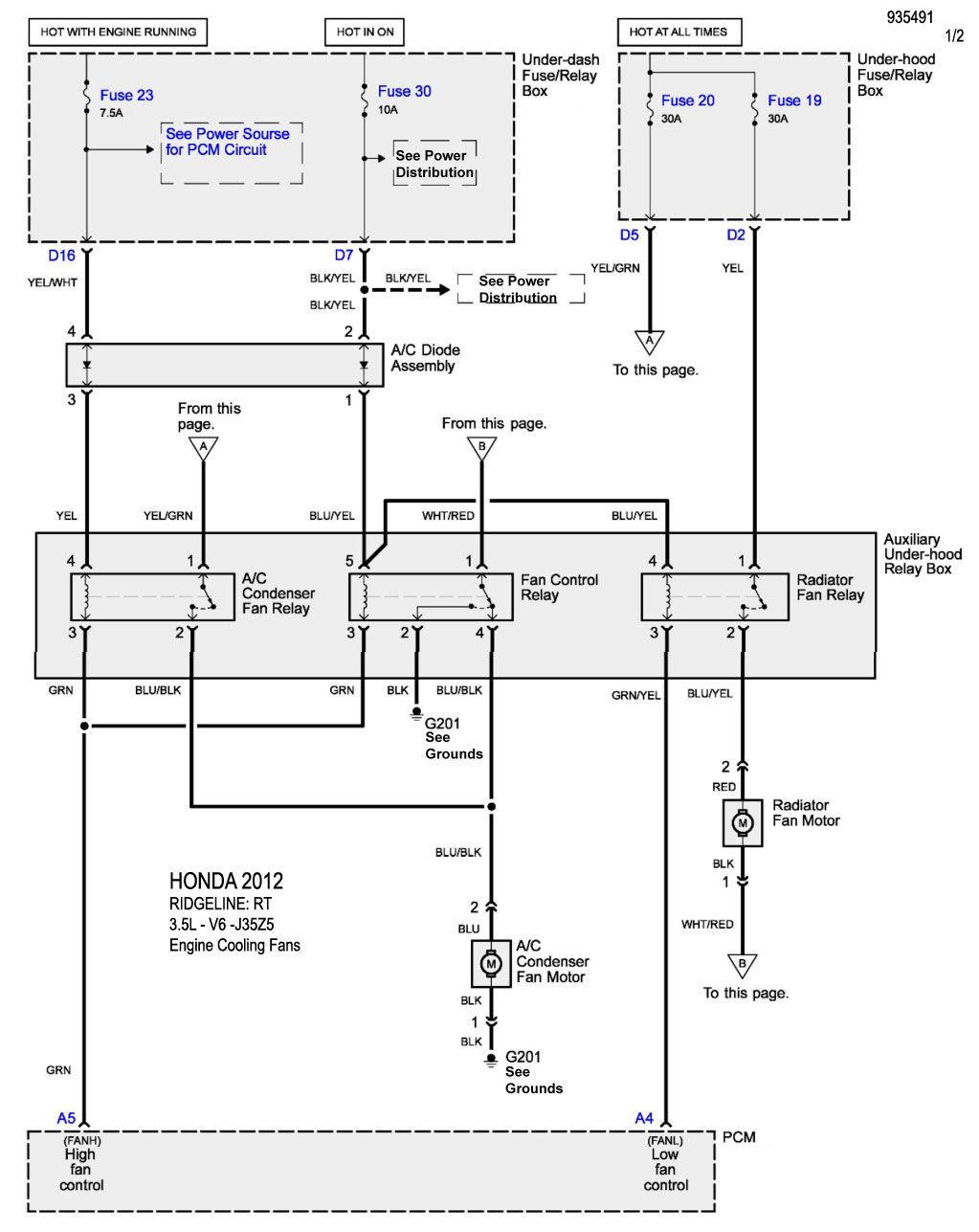

2012 RIDGELINE: RT - 3.5L - V6 - 1/2 COOLING FANS SYSTEM

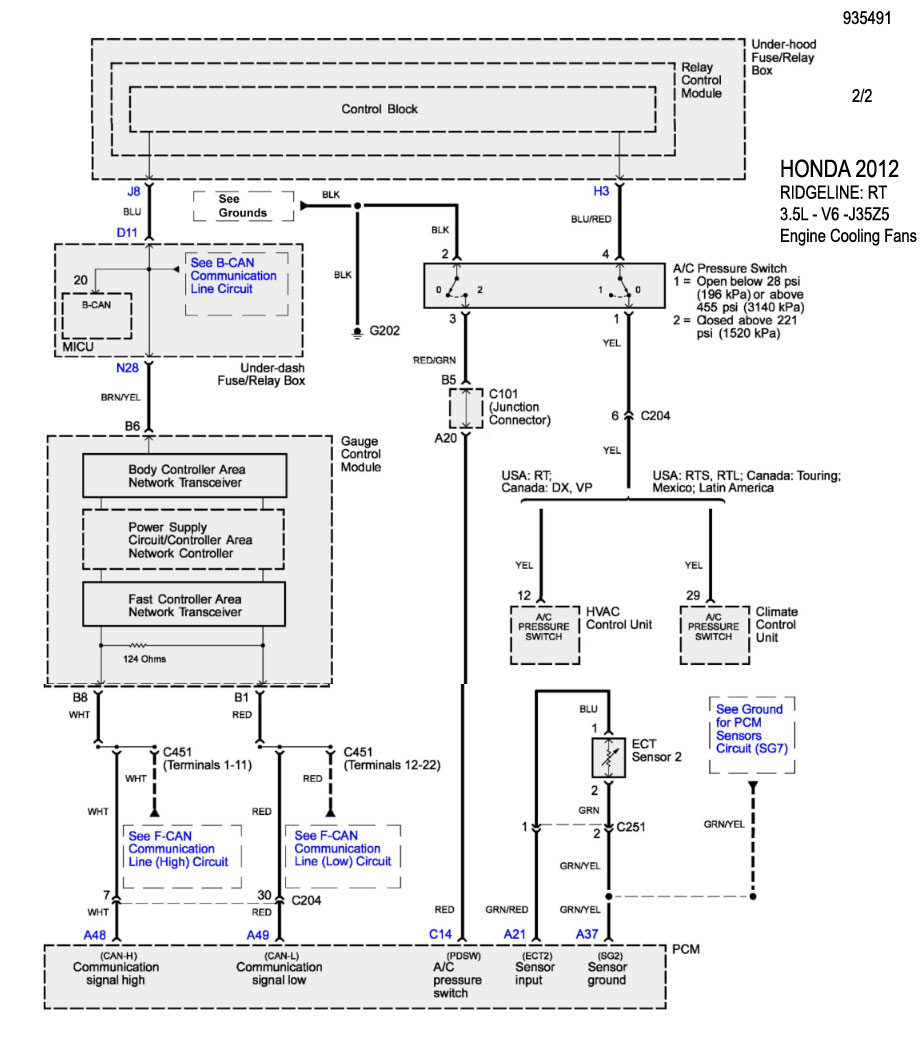

2012 RIDGELINE: RT - 3.5L - V6 - 2/2 COOLING FANS SYSTEM
