CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - HYUNDAI - 2012

DIAGRAMAS: HYUNDAI - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: HYUNDAI 2012 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

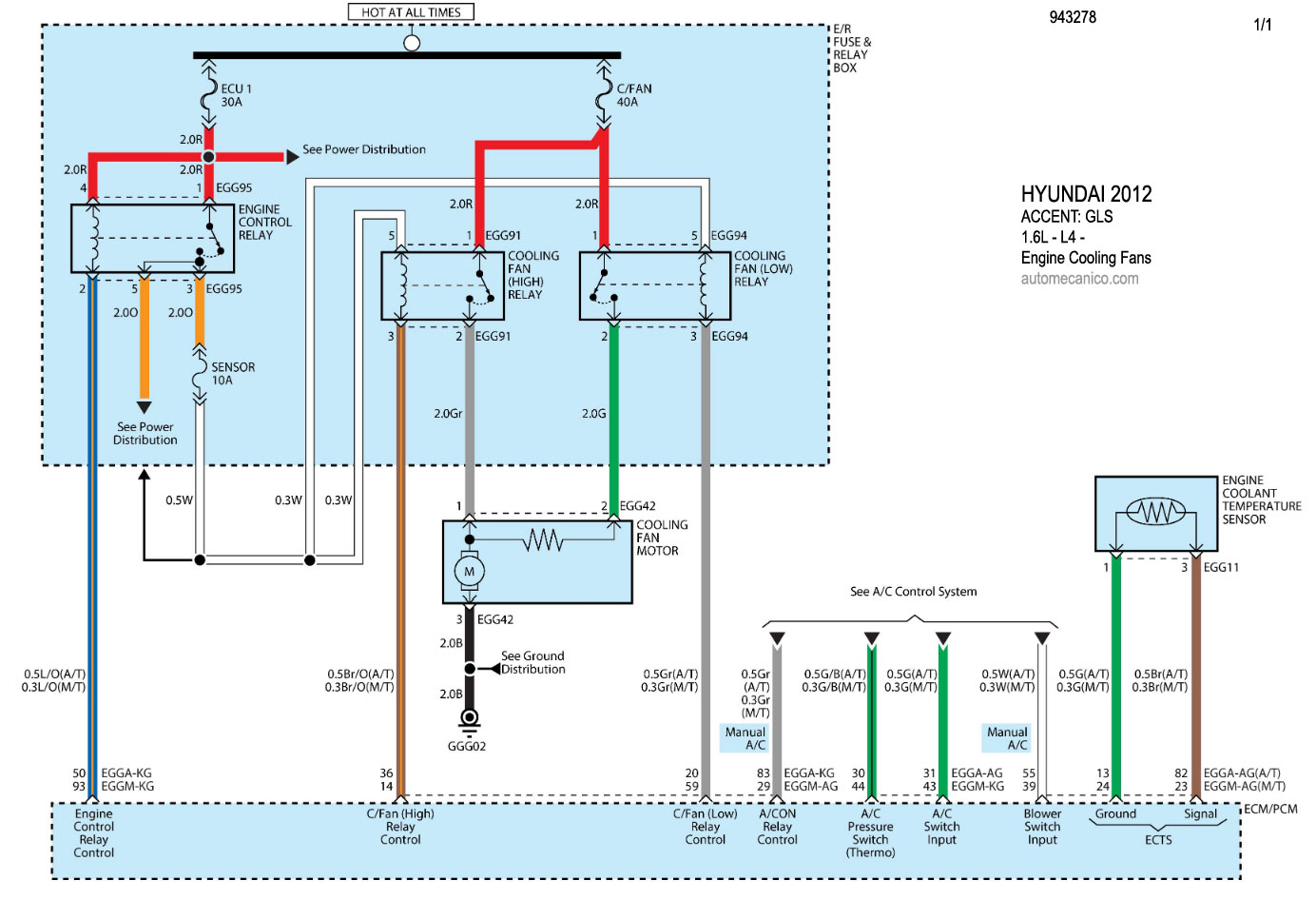

2012 ACCENT: GLS - 1.6L - 4 Cil. COOLING FANS SYSTEM

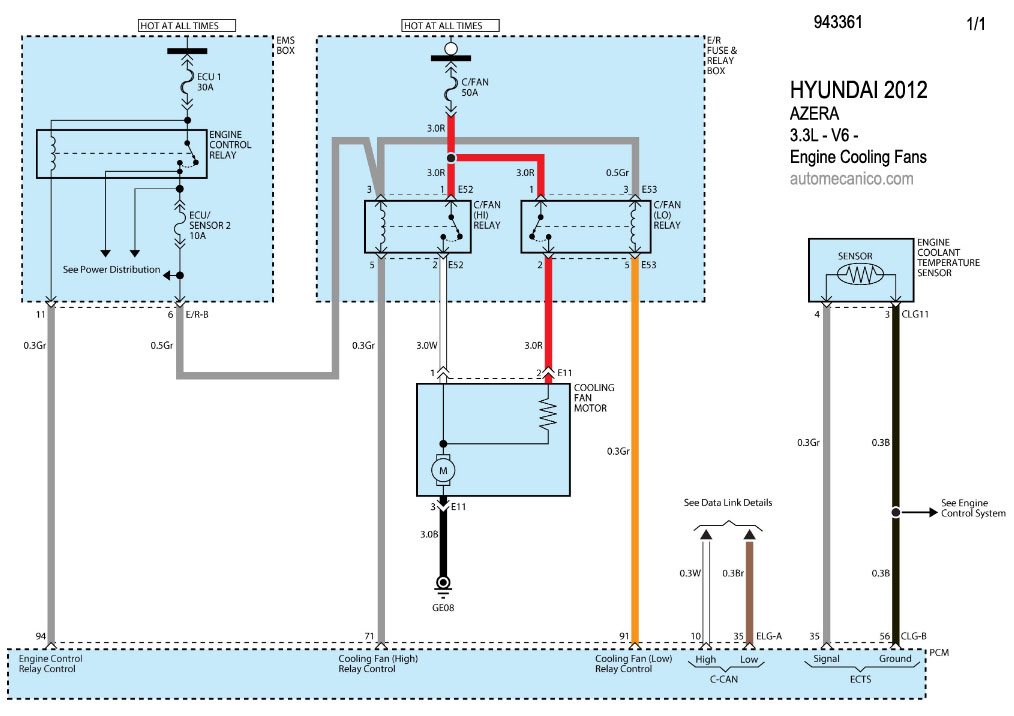

2012 AZERA - 3.3L - V6 COOLING FANS SYSTEM

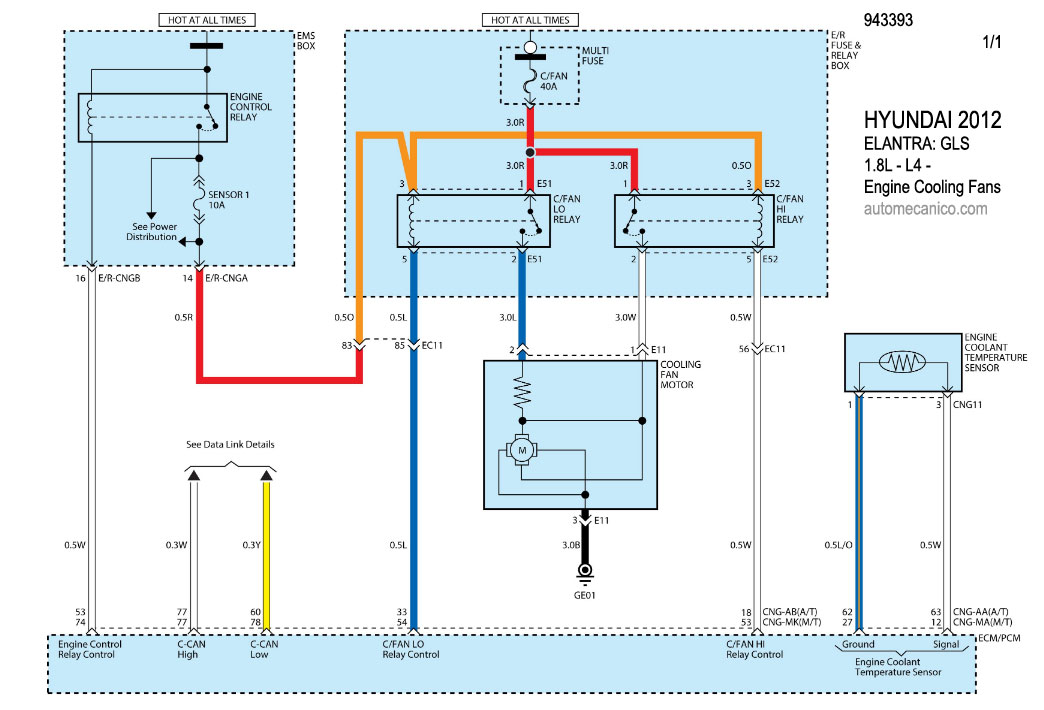

2012 ELANTRA: GLS - 1.8L - 4 Cil. COOLING FANS SYSTEM

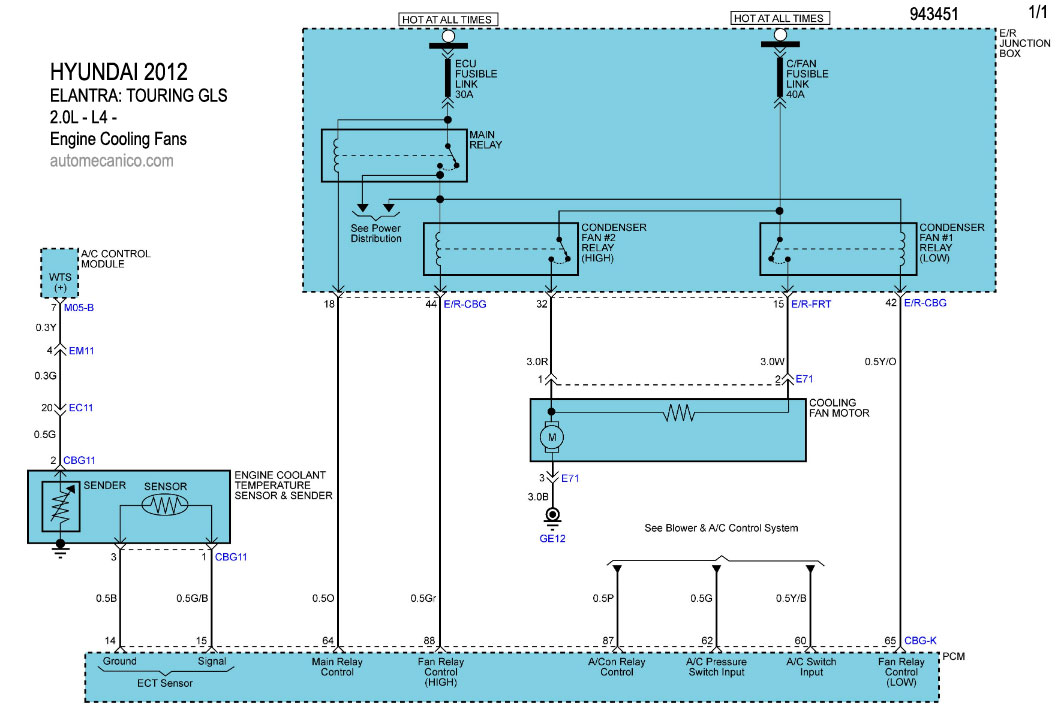

2012 ELANTRA:  2.0L - 4 Cil. COOLING FANS SYSTEM

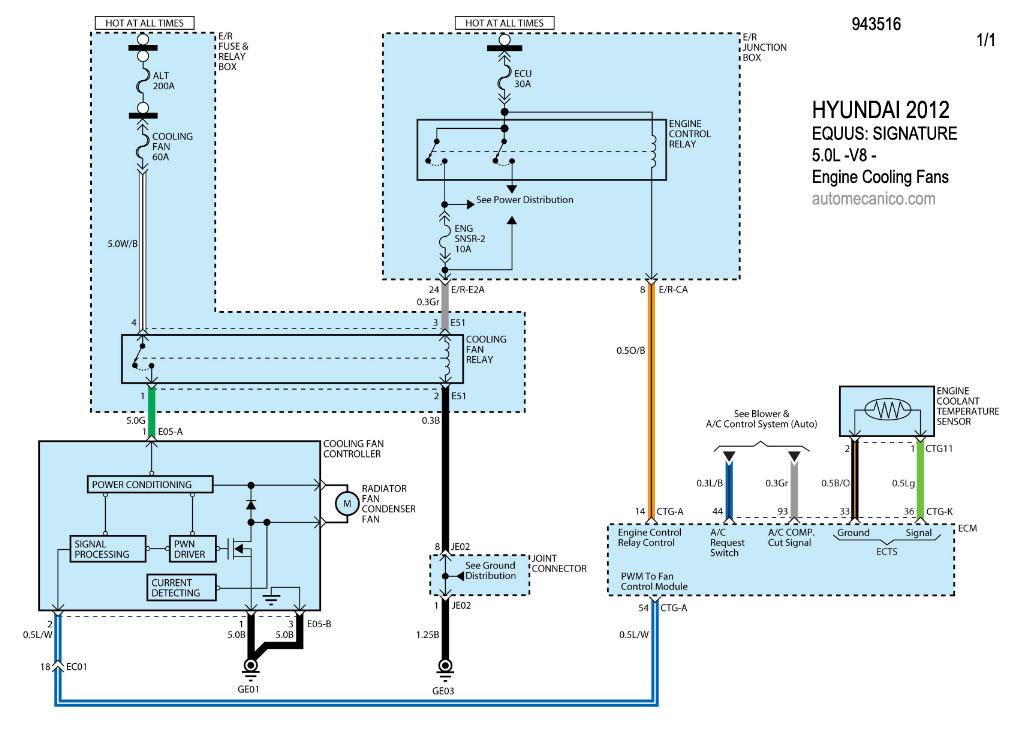

2012 EQUUS: SIGNATURE - 5.0L - V8 COOLING FANS SYSTEM
2012 GENESIS: COUPE - 2.0L - 4 Cil. COOLING FANS SYSTEM

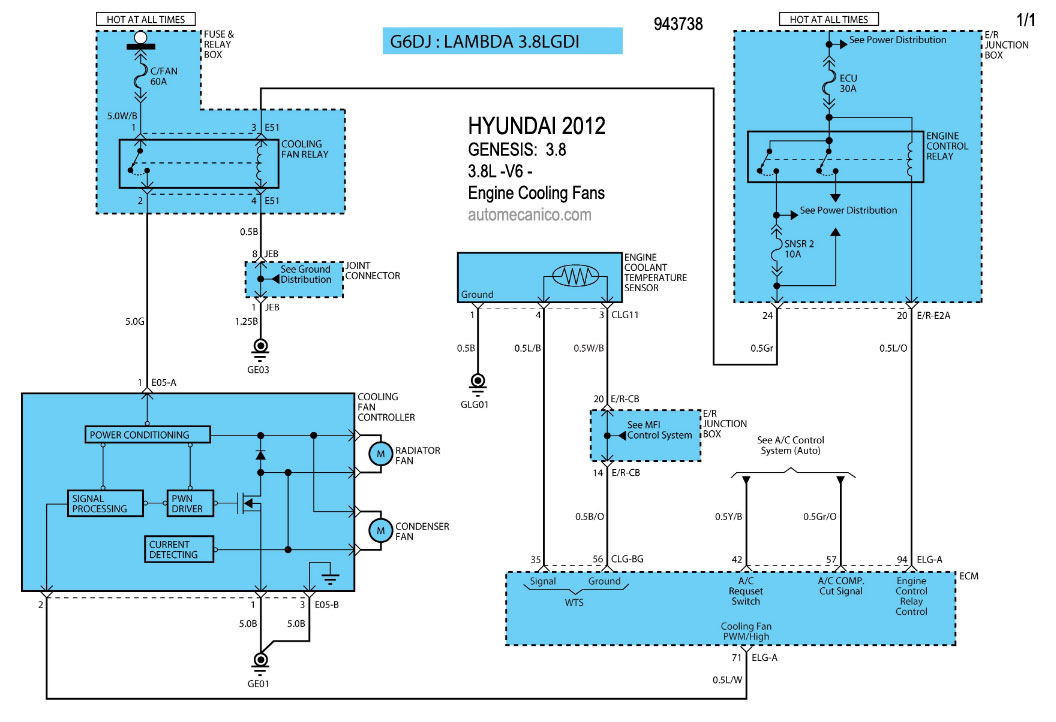

2012 GENESIS: 3.8 - 3.8L - V6 COOLING FANS SYSTEM

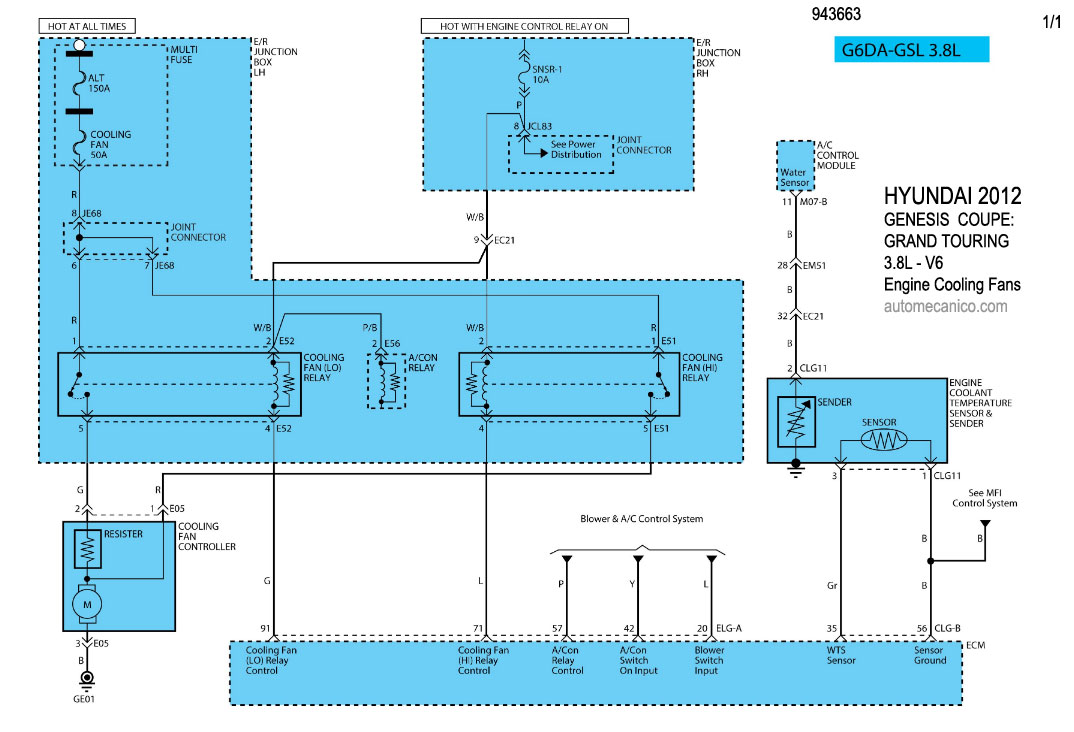

2012 GENESIS: COUPE 3.8L - V6 COOLING FANS SYSTEM

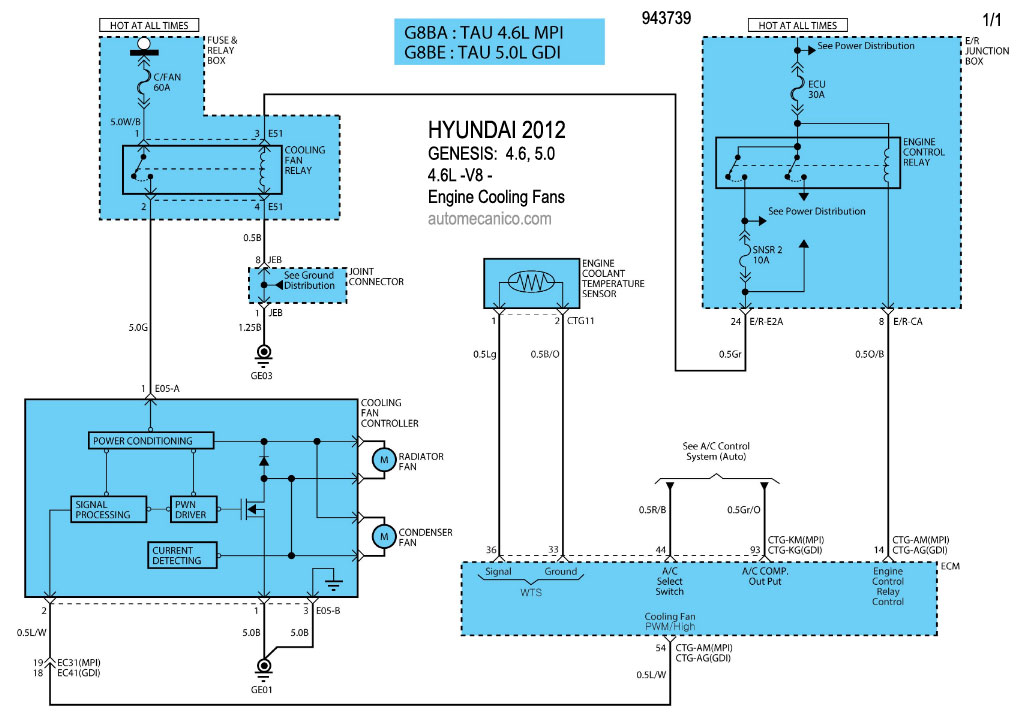

2012 GENESIS: 4.6L, 5.0L - V8 COOLING FANS SYSTEM

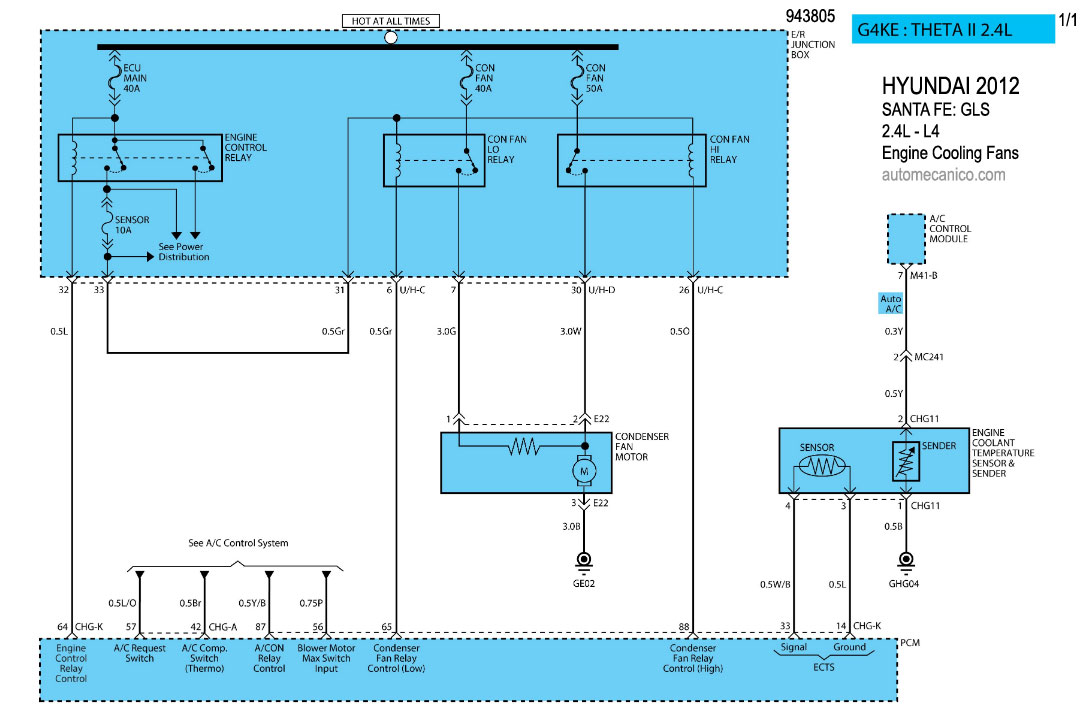

2012 SANTA FE: GLS - 24L - 4 Cil. COOLING FANS SYSTEM

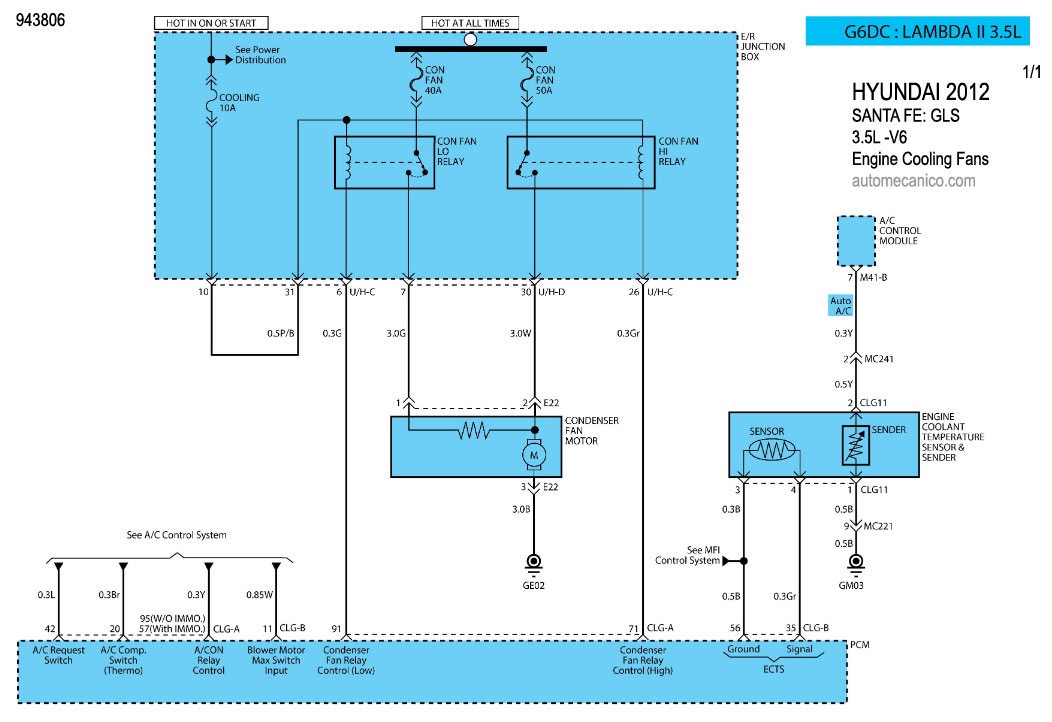

2012 SANTA FE: GLS - 3.5L - V6 COOLING FANS SYSTEM

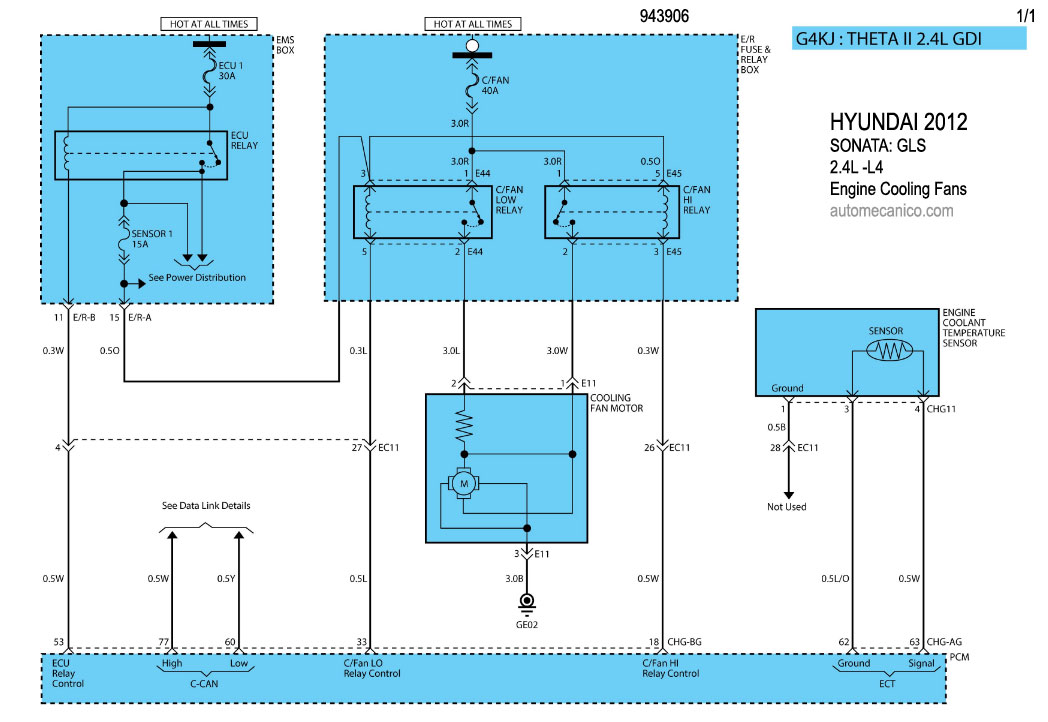

2012 SONATA : GLS - 2.4L -  4 Cil. - COOLING FANS SYSTEM

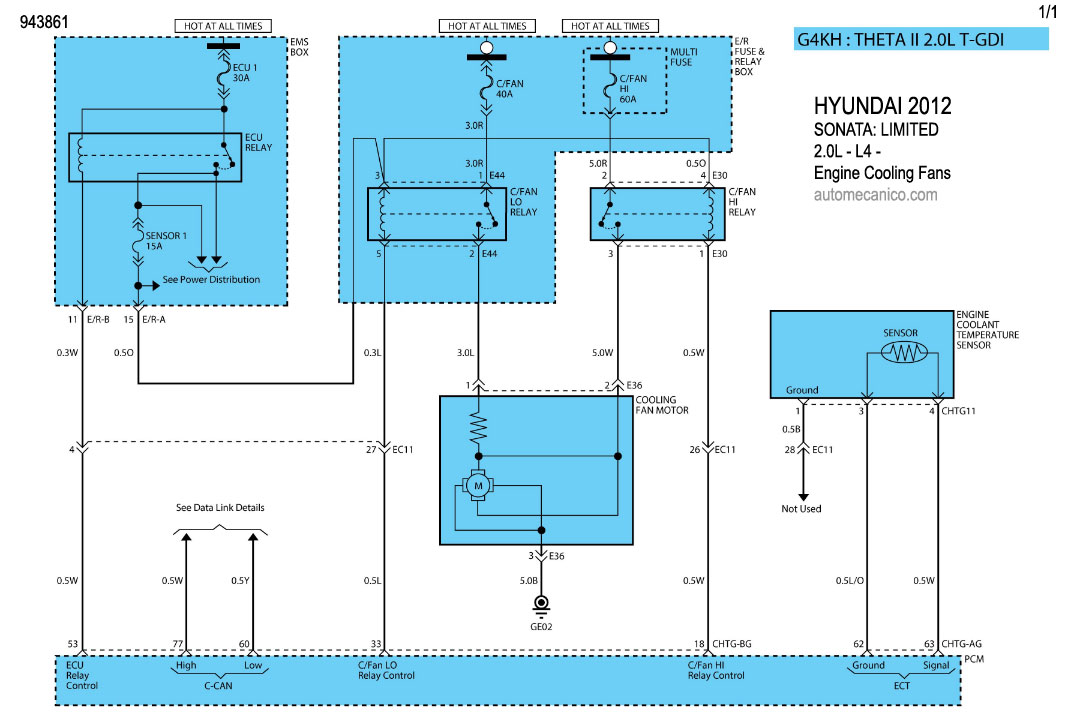

2012 SONATA : LIMITED - 2.0L -  4 Cil. - COOLING FANS SYSTEM

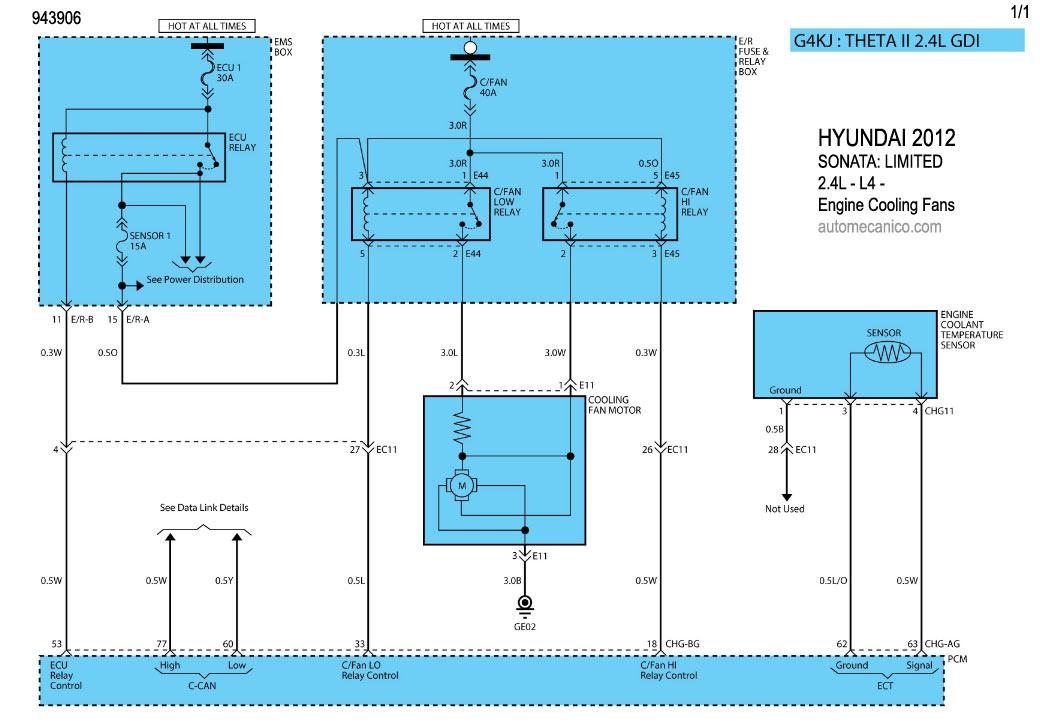

2012 SONATA : LIMITED - 2.4L -  4 Cil. - COOLING FANS SYSTEM
2012 SONATA : HYBRID - 2.4L -  4 Cil. - 1/2 COOLING FANS SYSTEM

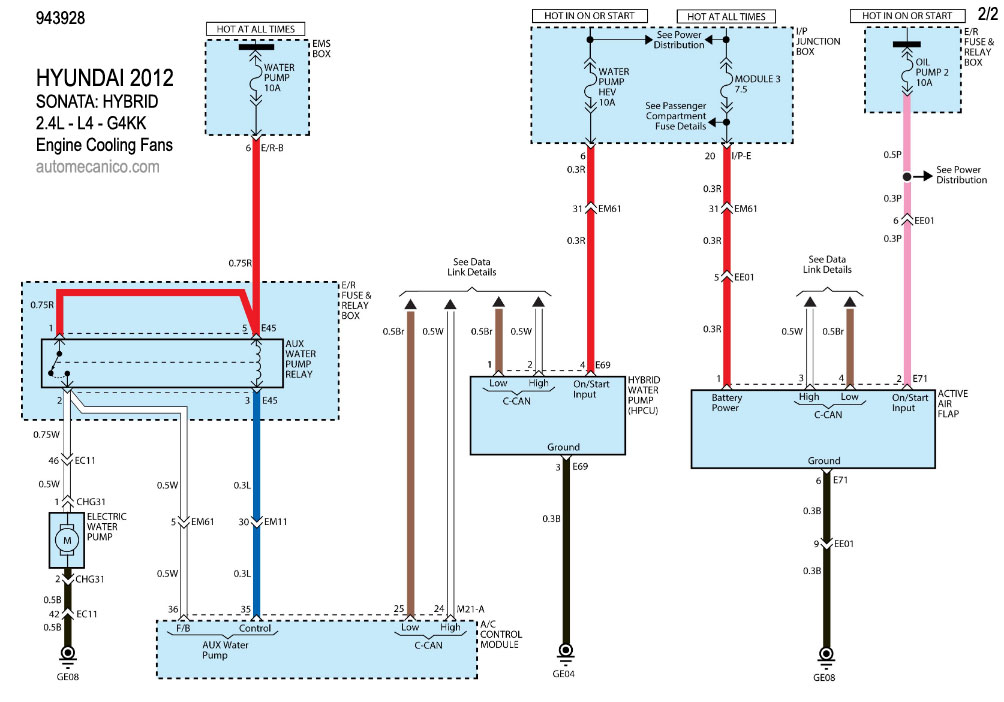

2012 SONATA : HYBRID - 2.4L -  4 Cil. - 2/2 COOLING FANS SYSTEM
2012 TUCSON : GL - 2.0L - 4 Cil. COOLING FANS SYSTEM

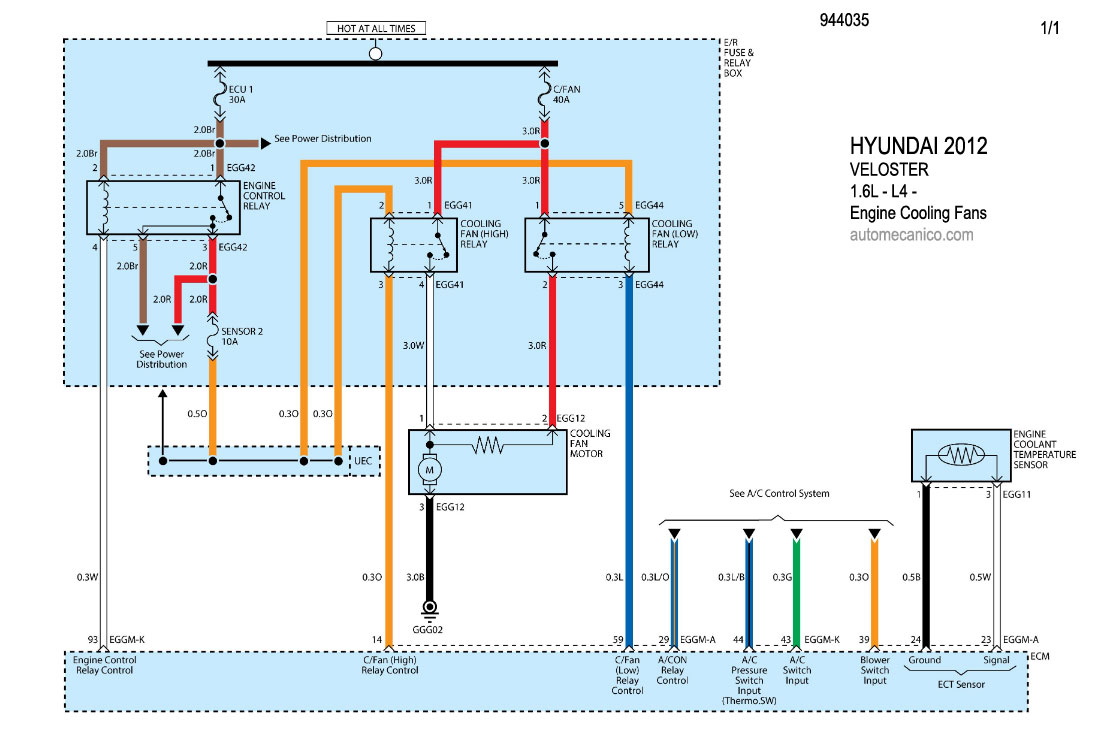

2012 VELOSTER: 1.6L -  4 Cil. COOLING FANS SYSTEM

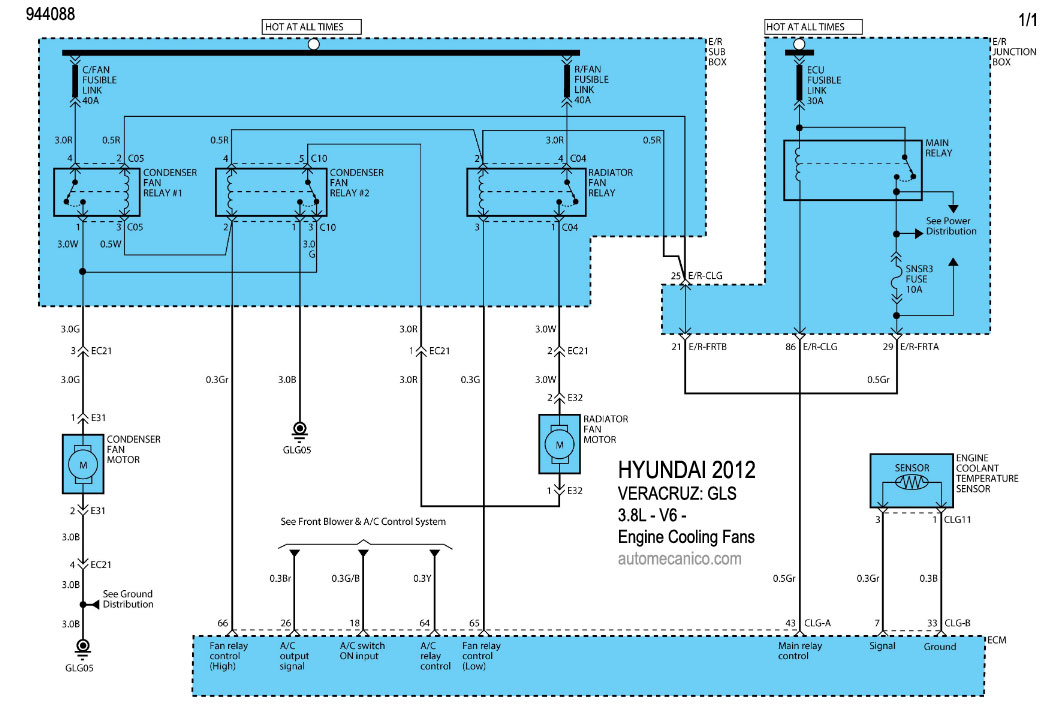

2022 VERACRUZ: GLS - 3.8L - V6 COOLING FANS SYSTEM
