CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - JEEP - 2012

DIAGRAMAS: JEEP - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: JEEP 2012 -
YEAR MODELO - JEEP DIAG. ELECT. Ventilador - Abanico

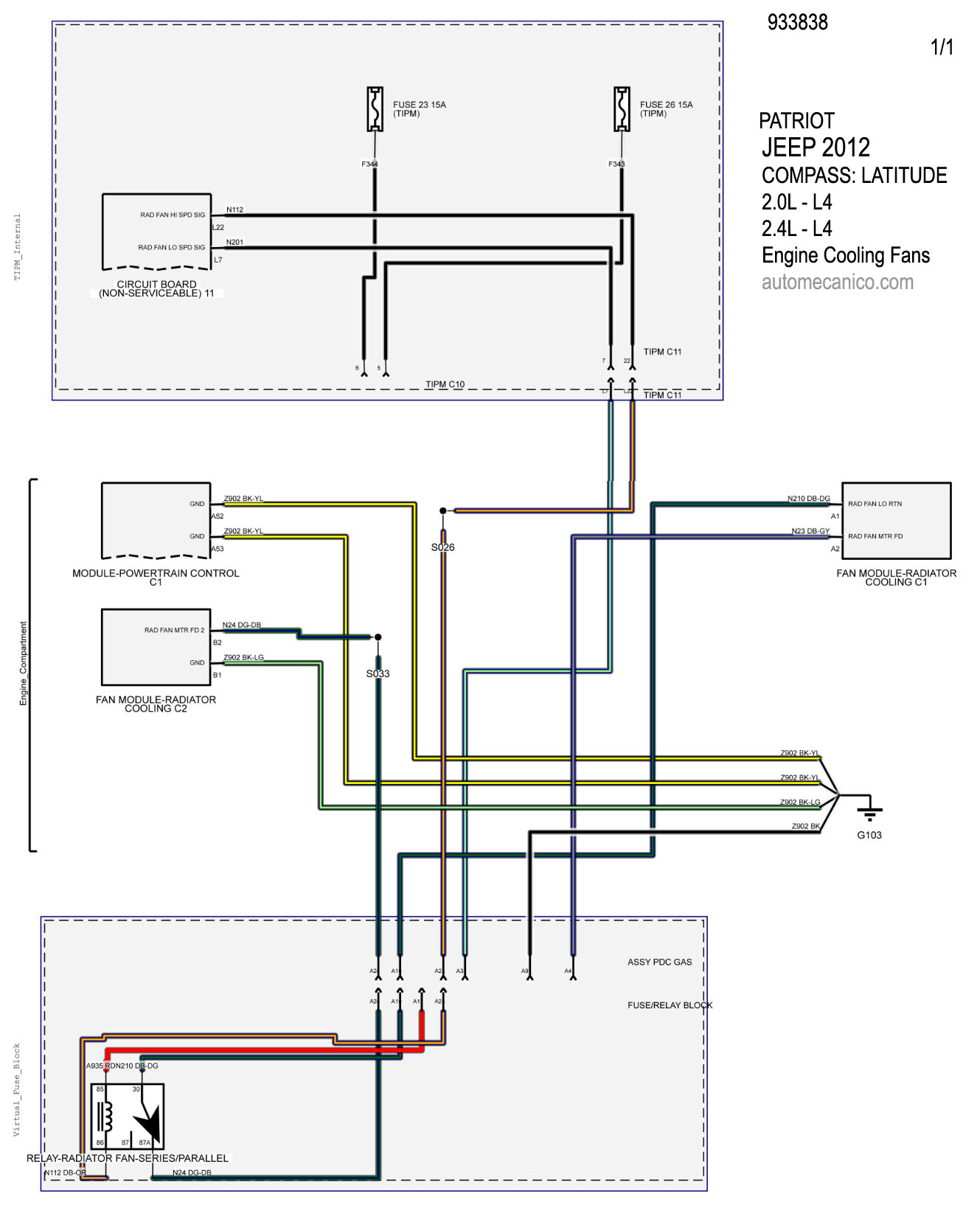

2012 COMPASS: 2.0L, 2.4L - 4 Cil. COOLING FANS SYSTEM
2012  PATRIOT : 2.0L, 2.4L - 4 Cil. COOLING FANS SYSTEM
2012 SRT8 - 3.6L - 6.4L COOLING FANS SYSTEM

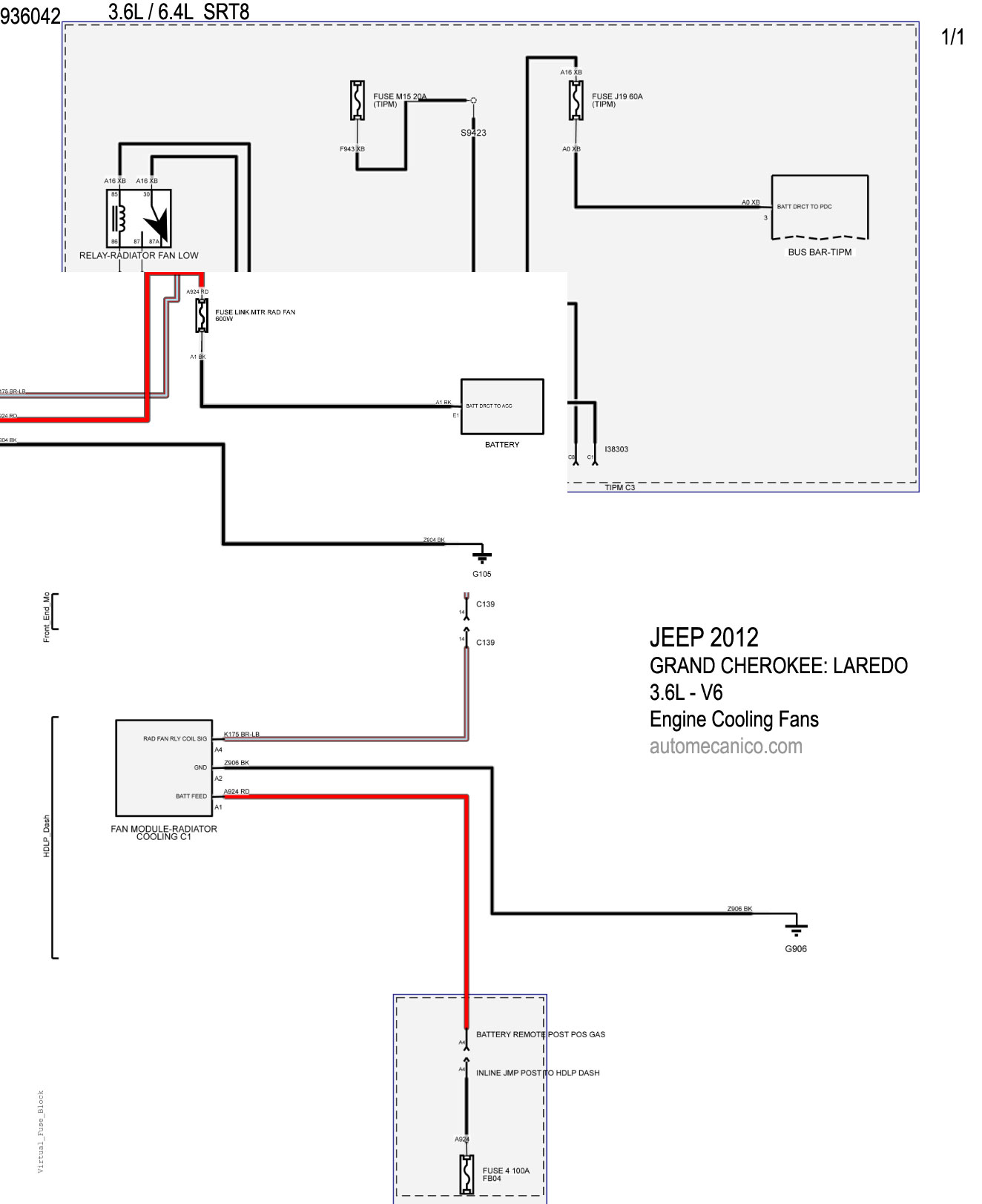

2012 GRAND CHEROKEE: LAREDO - 3.6L - V6 COOLING FANS SYSTEM

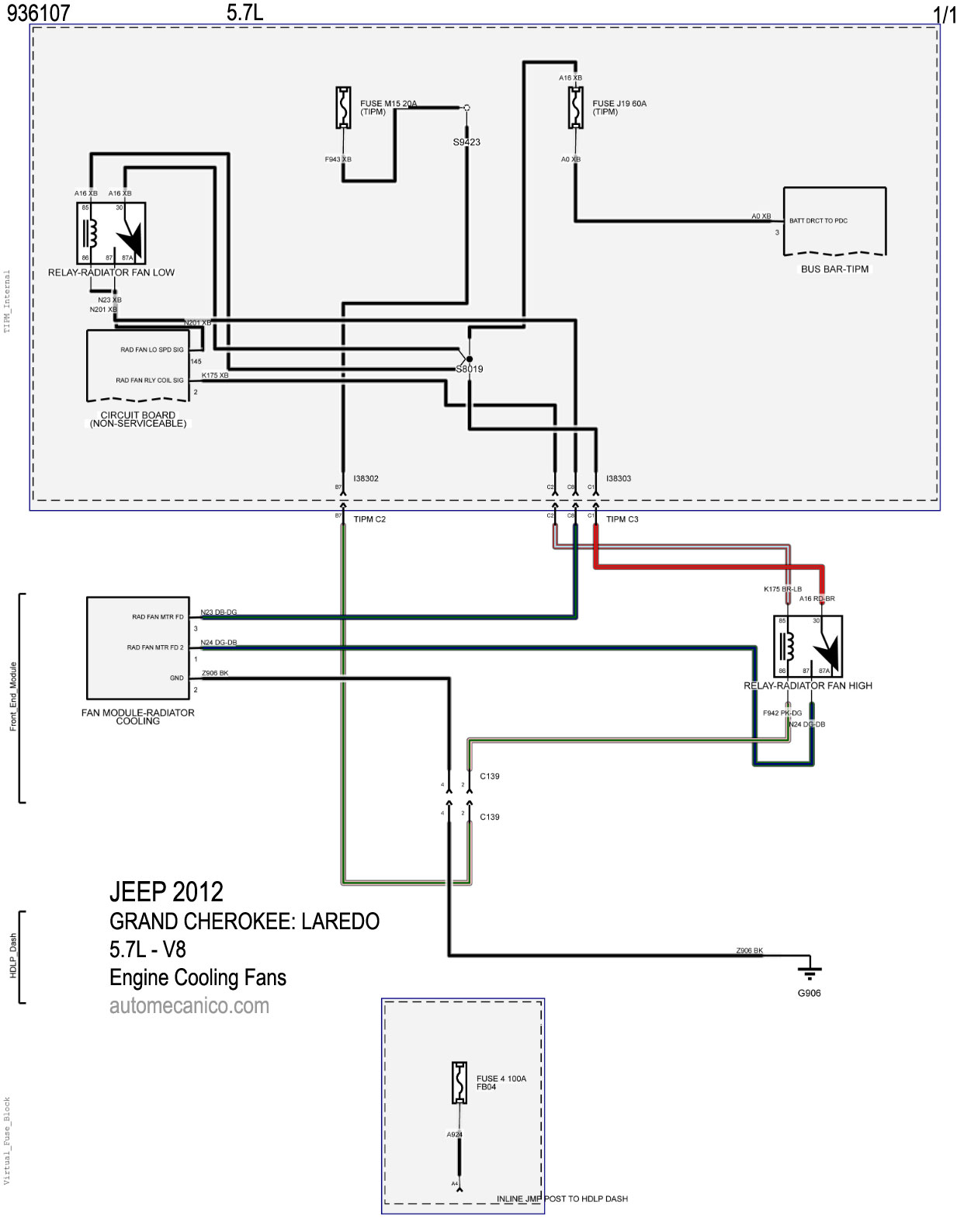

2012 GRAND CHEROKEE: LAREDO - 5.7L - V8 COOLING FANS SYSTEM

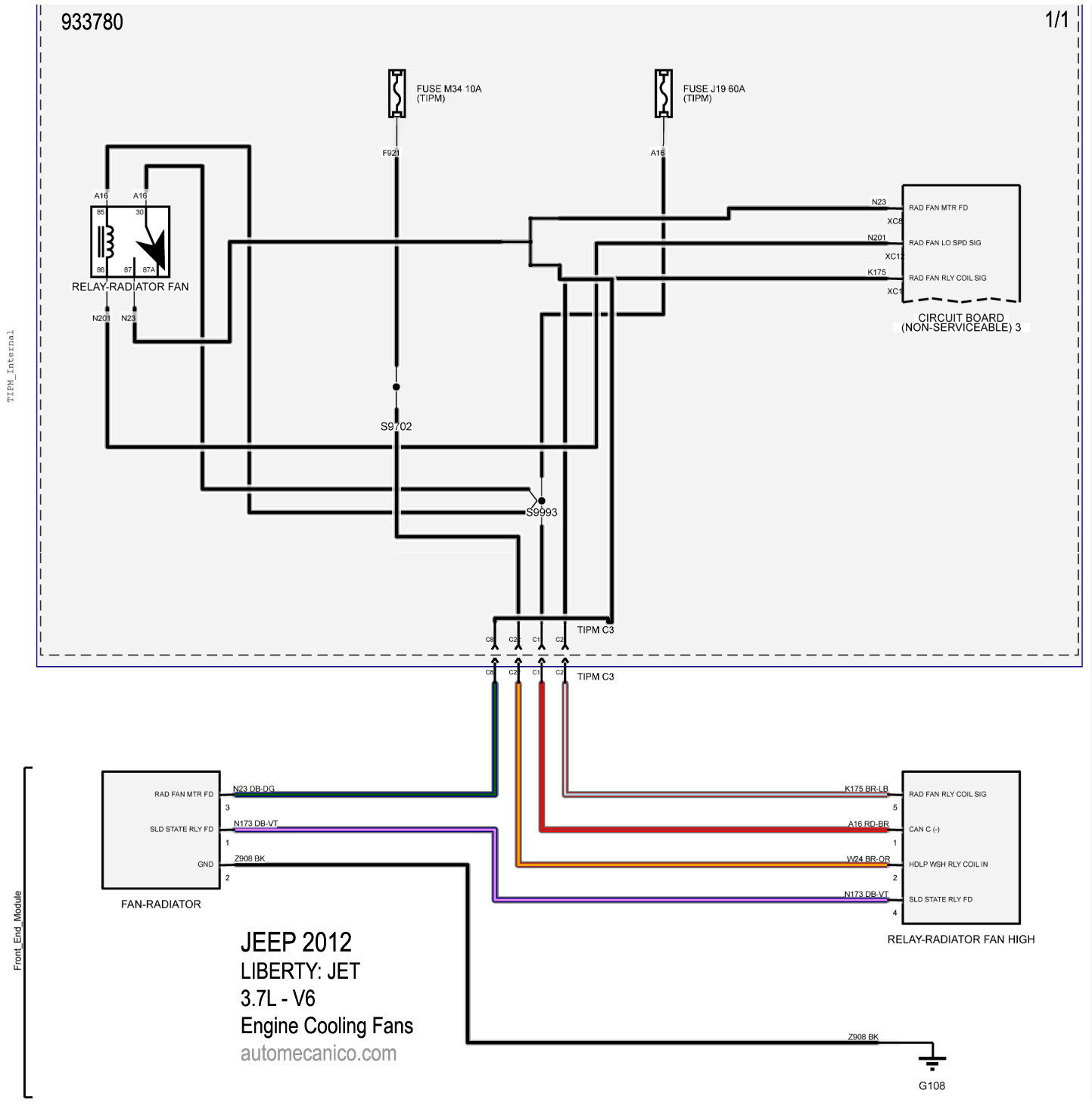

2012 LIBERTY: JET - 3.7L - V6 COOLING FANS SYSTEM

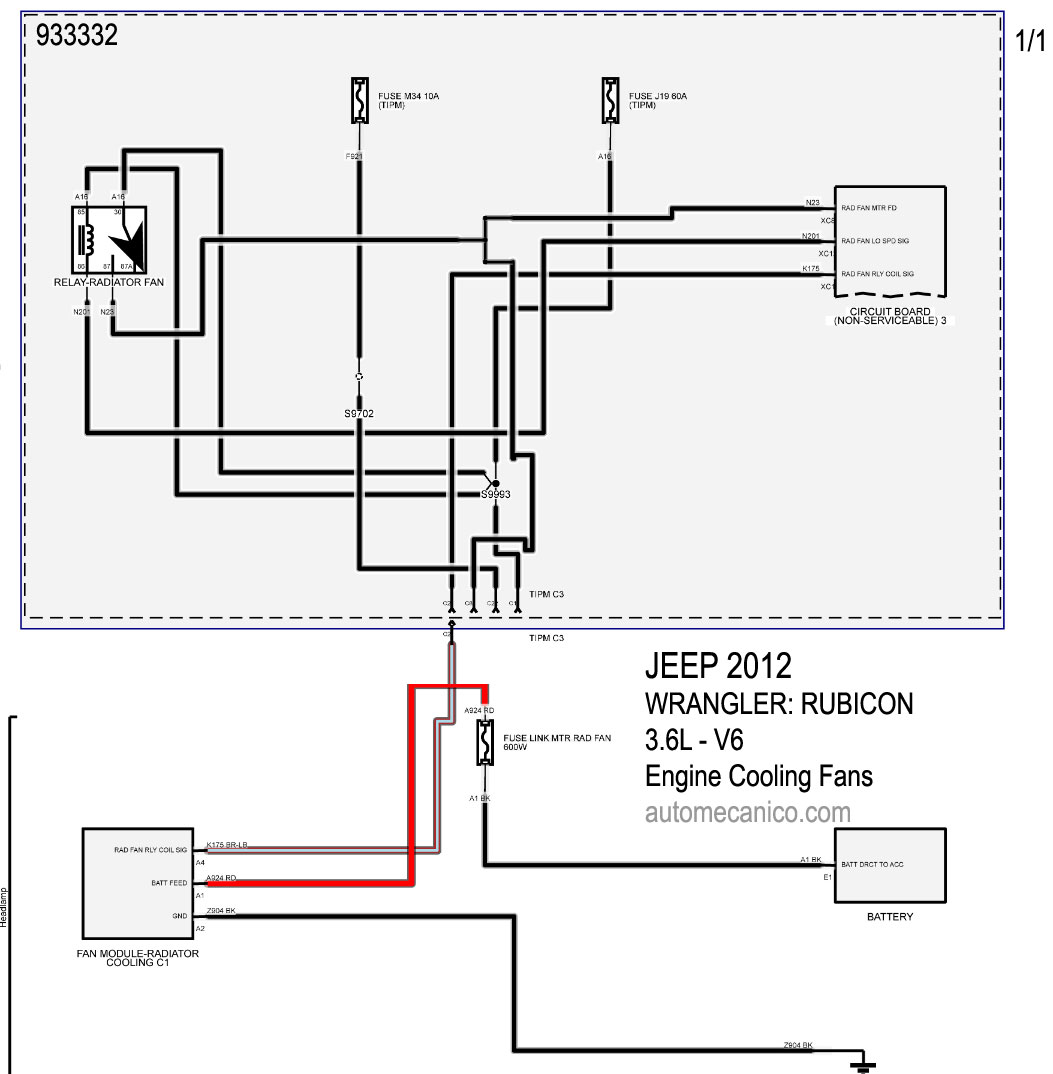

2012 WRANGLER: RUBICON - 3.6L - V6 COOLING FANS SYSTEM
