CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - KIA - 2012

DIAGRAMAS: KIA - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: KIA 2012 -
YEAR MODELO - KIA DIAG. ELECT. Ventilador - Abanico

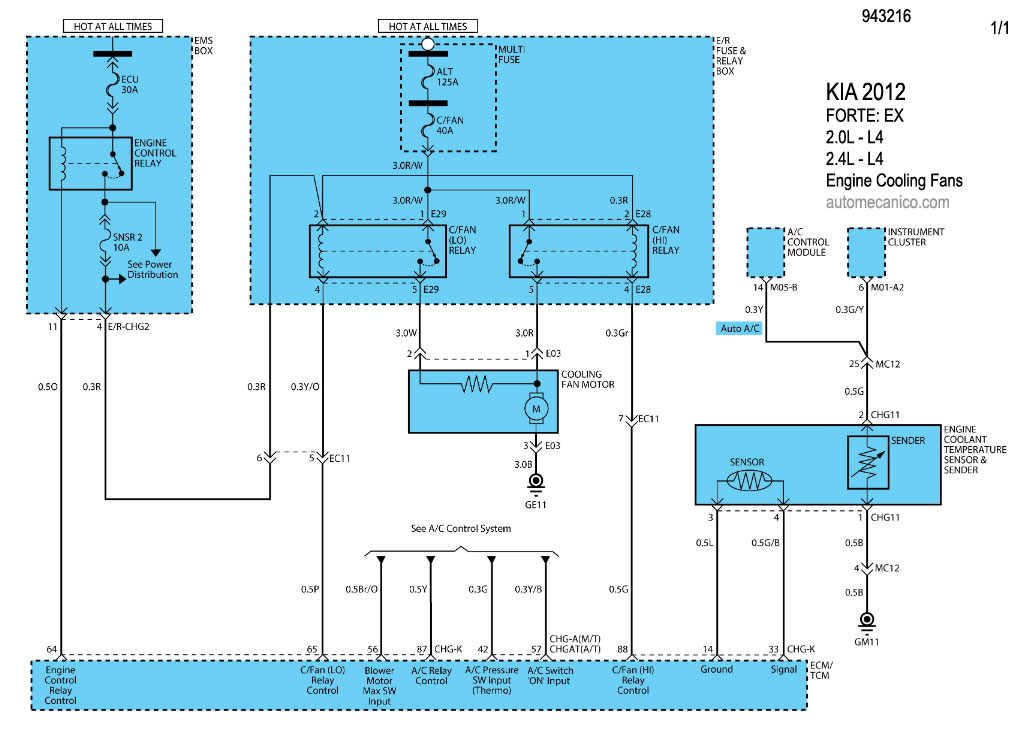

2012 FORTE: EX - 2.0L - 4 Cil. COOLING FANS SYSTEM
2012 FORTE: EX - 2.4L - 4 Cil. COOLING FANS SYSTEM

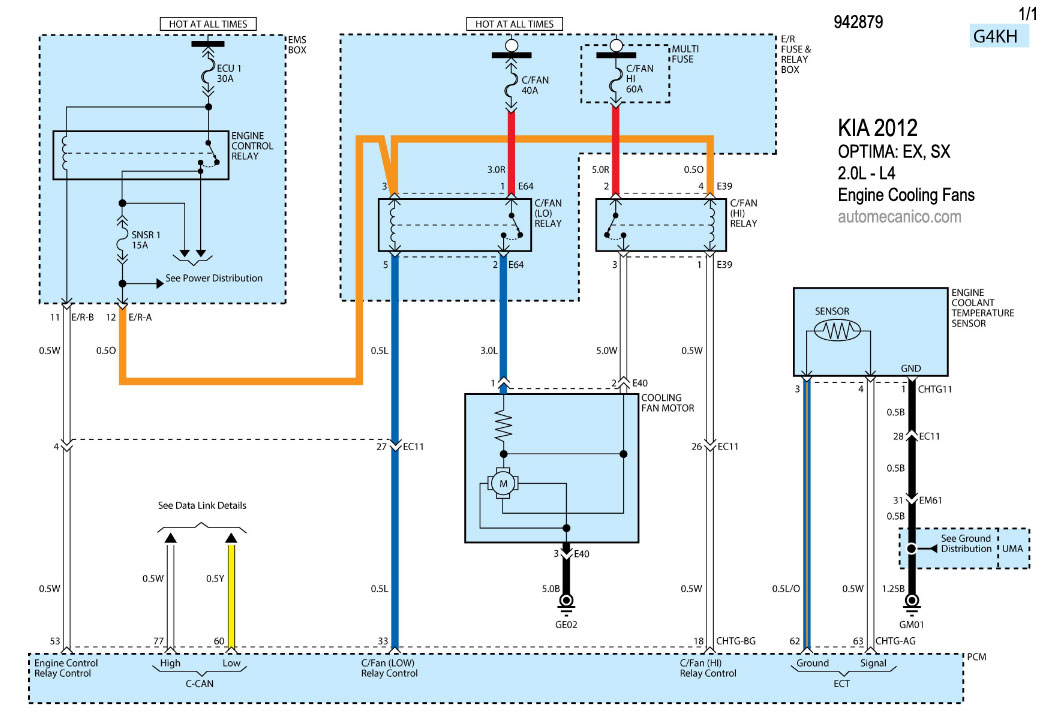

2012 OPTIMA: EX, SX - 2.0L - 4 Cil. COOLING FANS SYSTEM

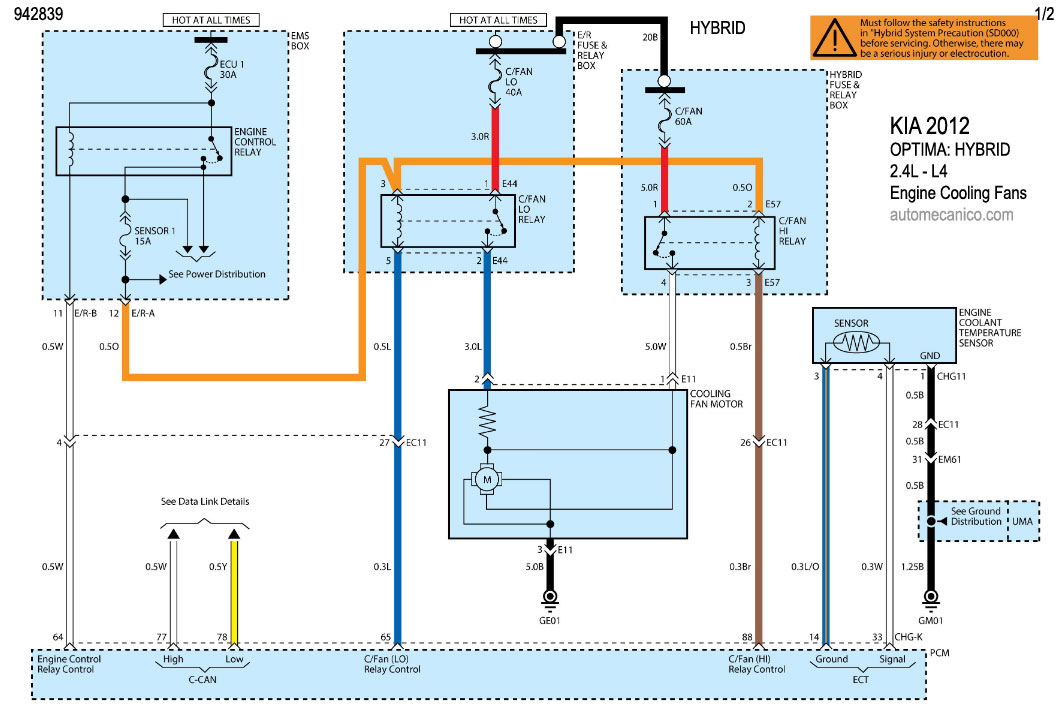

2012 OPTIMA: HYBRID - 2.4L - 4 Cil. COOLING FANS SYSTEM

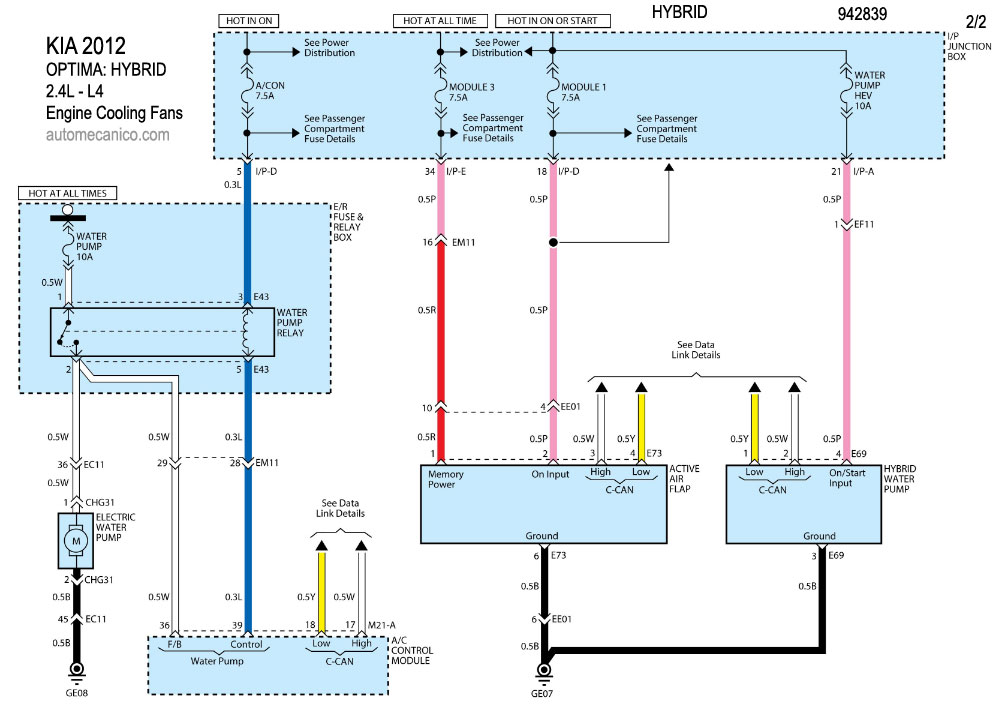

2012 OPTIMA: HYBRID - 2.4L - 4 Cil. COOLING FANS SYSTEM

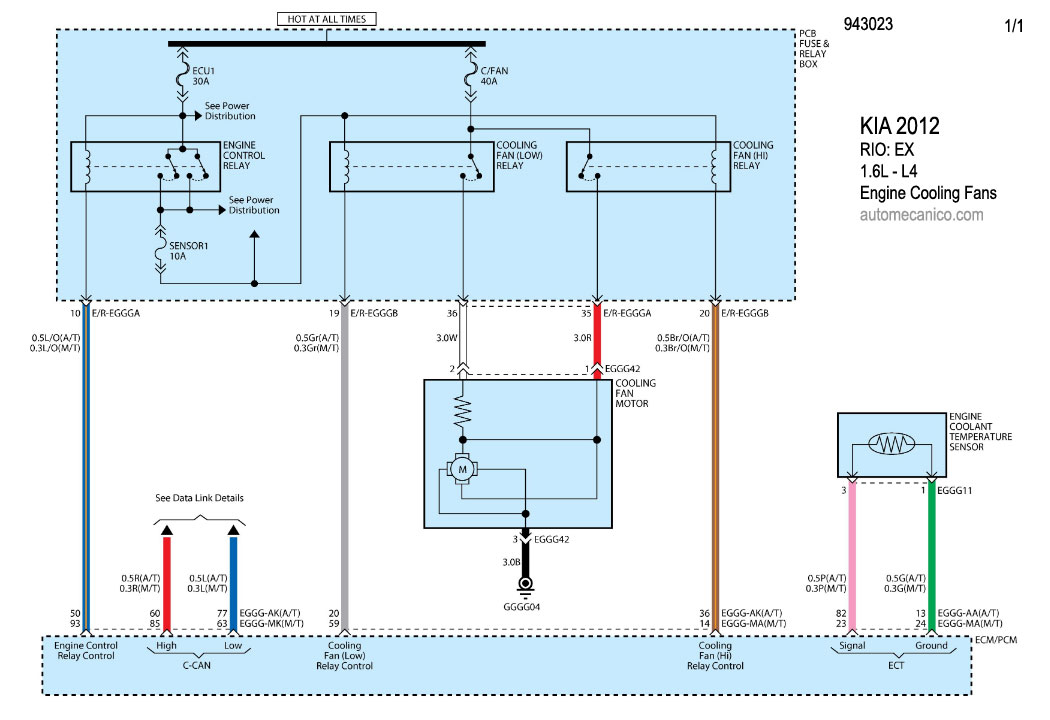

2012 RIO: EX - 1.6L - 4 Cil. COOLING FANS SYSTEM

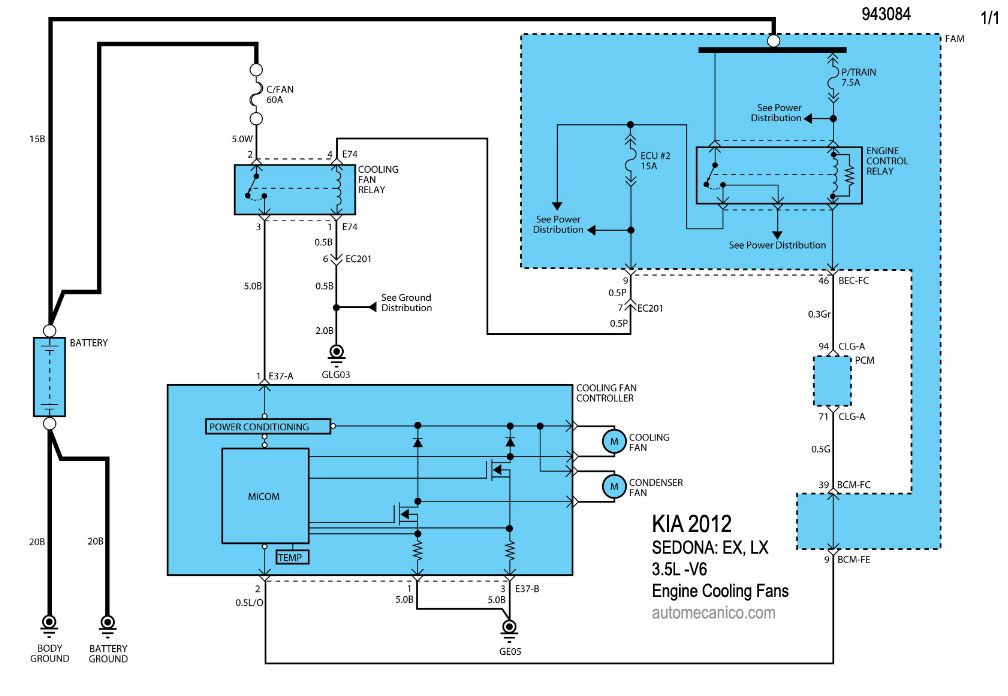

2012 SEDONA: EX - 3.5L - V6 COOLING FANS SYSTEM
2012 SORENTO:  - 2.4L - 4 Cil. COOLING FANS SYSTEM

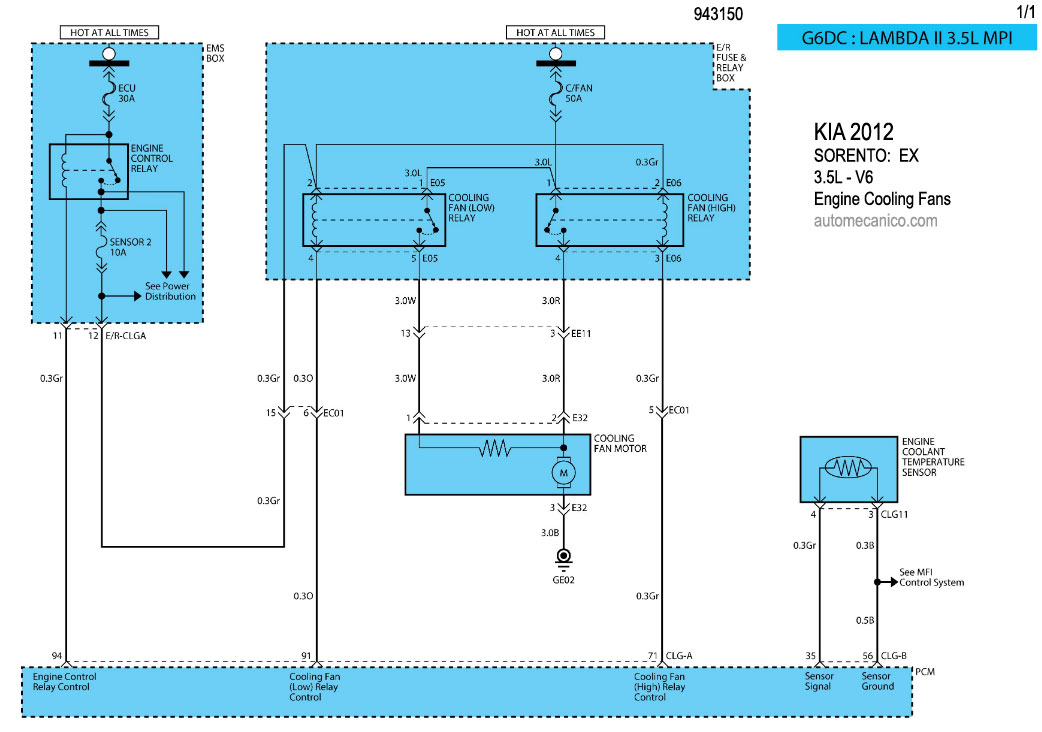

2012 SORENTO: EX - 3.5L - V6 COOLING FANS SYSTEM
2012 SOUL: - 1.6L - 4 Cil. COOLING FANS SYSTEM

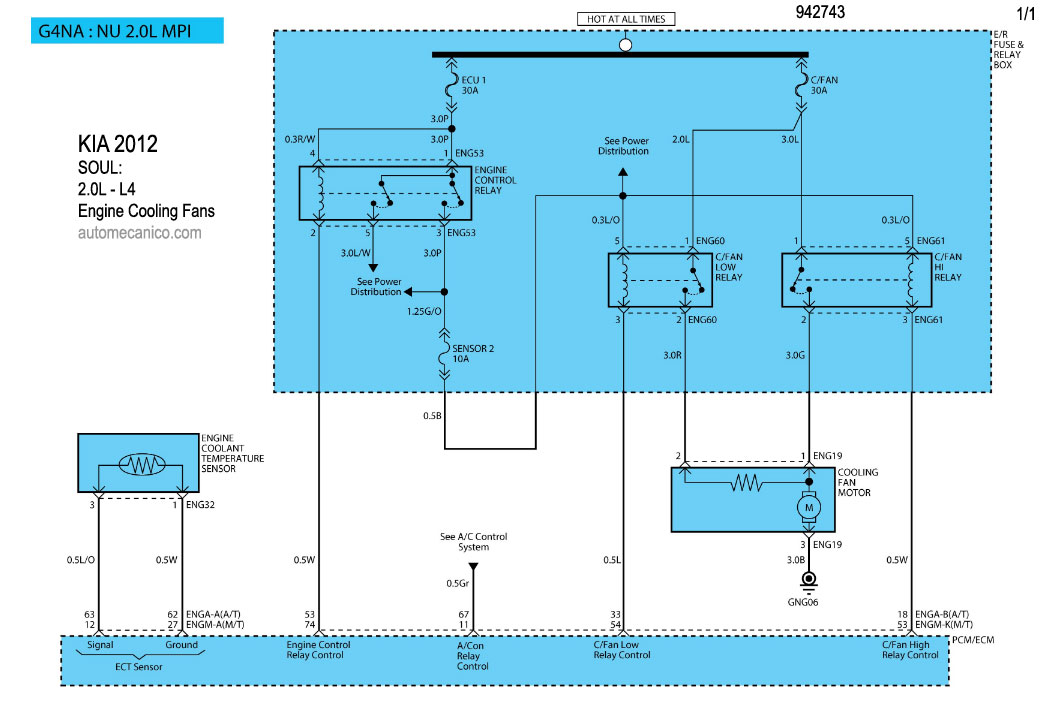

2012 SOUL: - 2.0L - 4 Cil. COOLING FANS SYSTEM

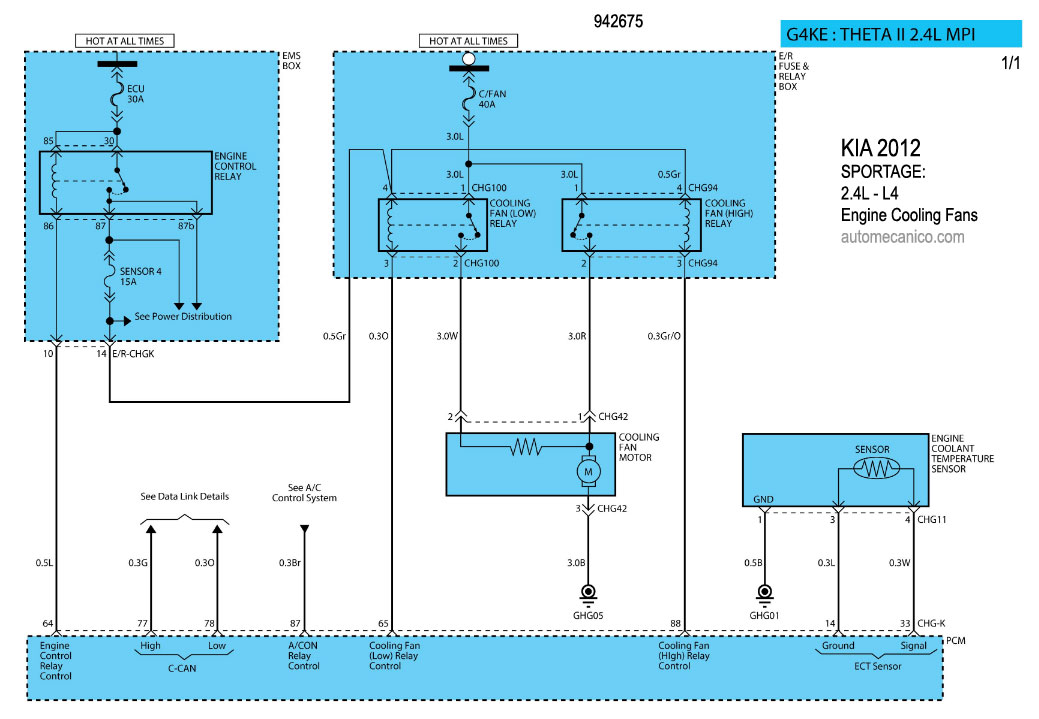

2012 SPORTAGE:  - 2.4L - 4 Cil. COOLING FANS SYSTEM
