CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - MAZDA - 2012

DIAGRAMAS: MAZDA - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: MAZDA 2012 -
YEAR MODELO - MAZDA DIAG. ELECT. Ventilador - Abanico

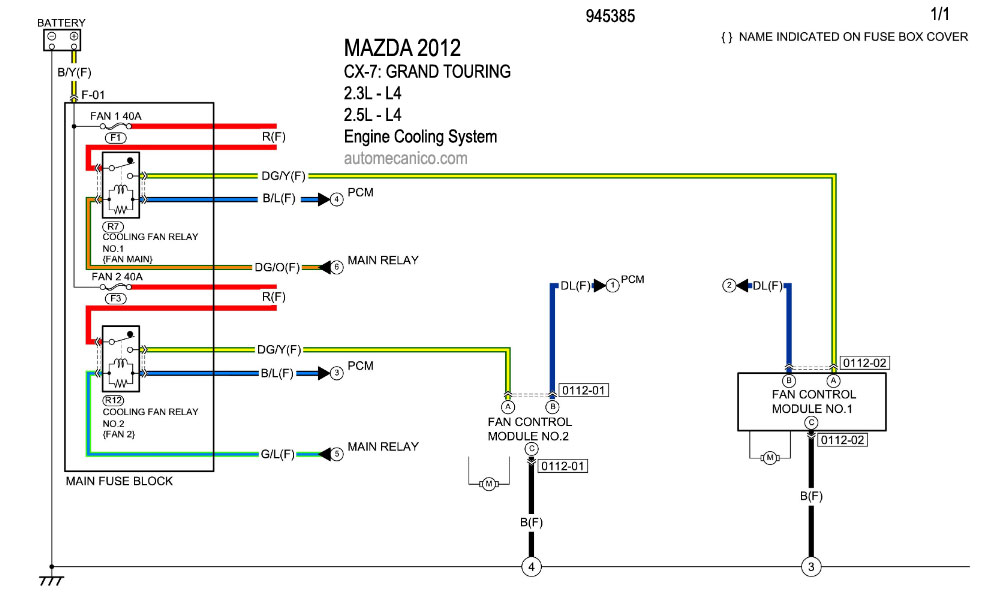

2012 CX-7: GRAND TOURING - 2.3L. 2.5L - 4 Cil. COOLING FANS SYSTEM

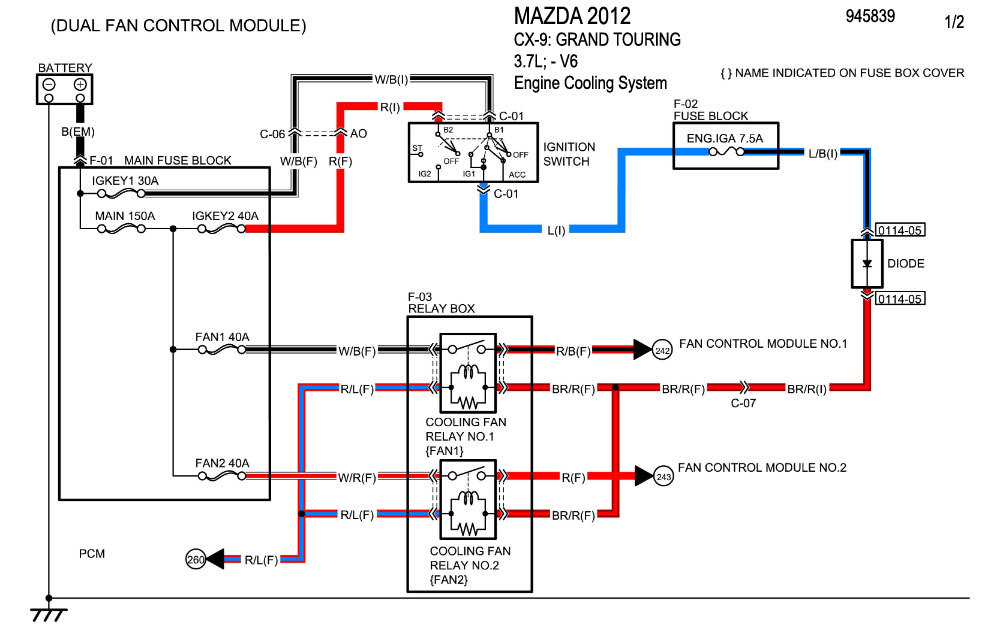

2012 CX-9: GRAND TOURING - 2 Module - 3.7L - V6 COOLING FANS SYSTEM

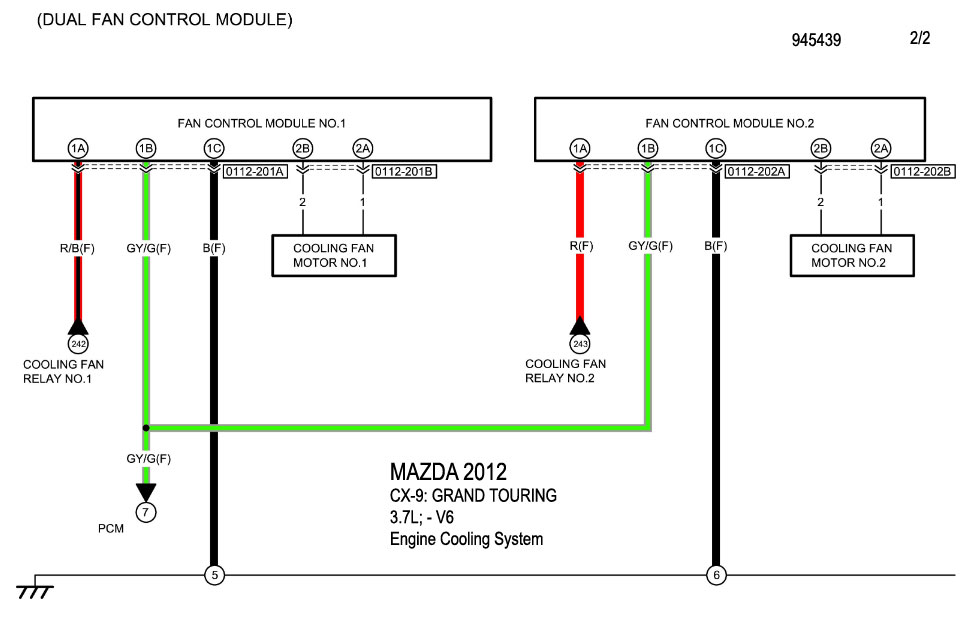

2012  CX-9: GRAND TOURING - 2 Module - 3.7L - V6 COOLING FANS SYSTEM

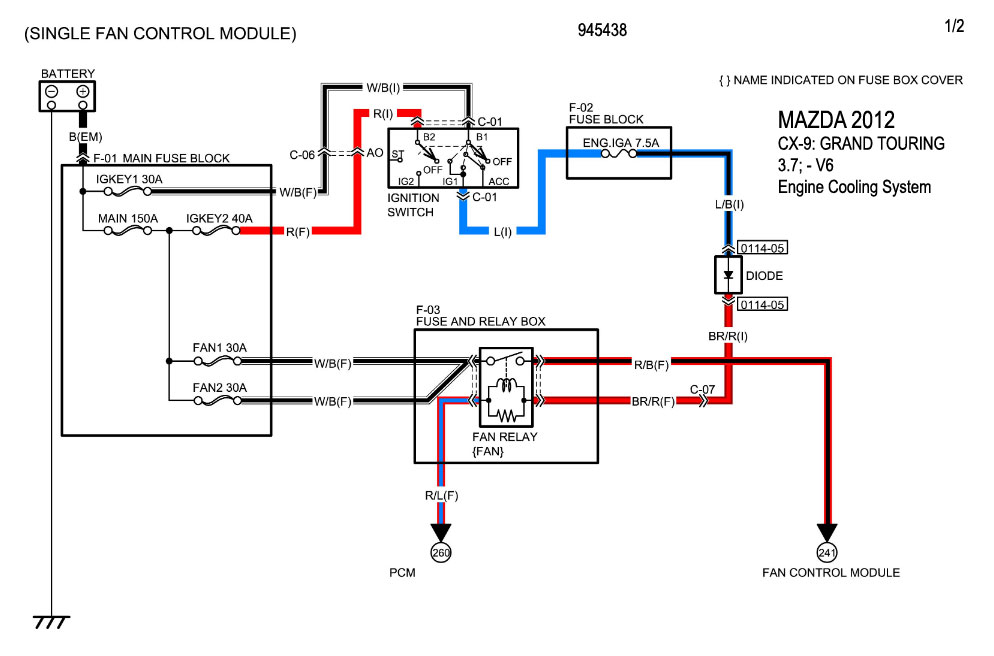

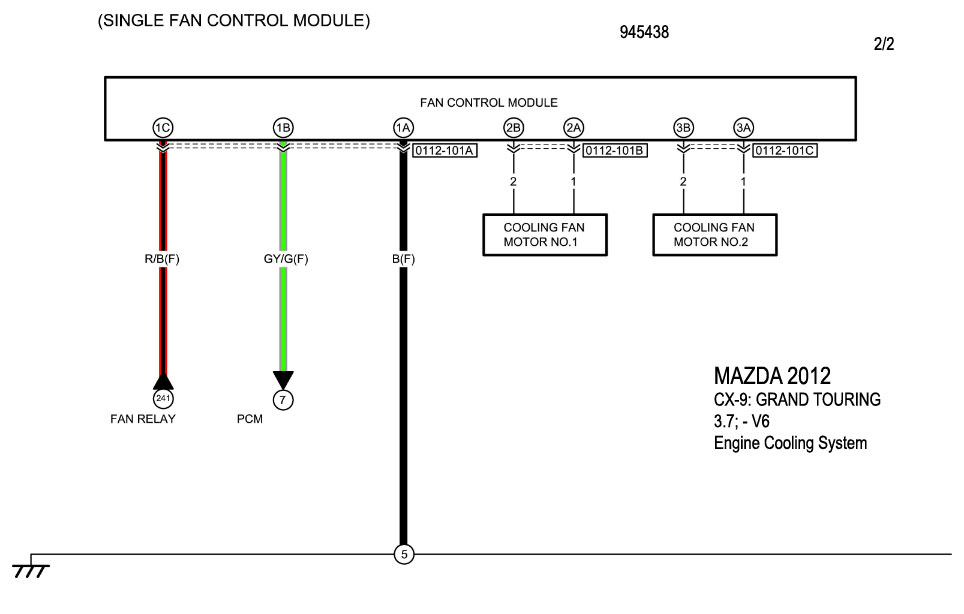

2012 CX-9: GRAND TOURING - 1 Module - 3.7L - V6 COOLING FANS SYSTEM
2012 CX-9: GRAND TOURING - 1 Module - 3.7L - V6 COOLING FANS SYSTEM

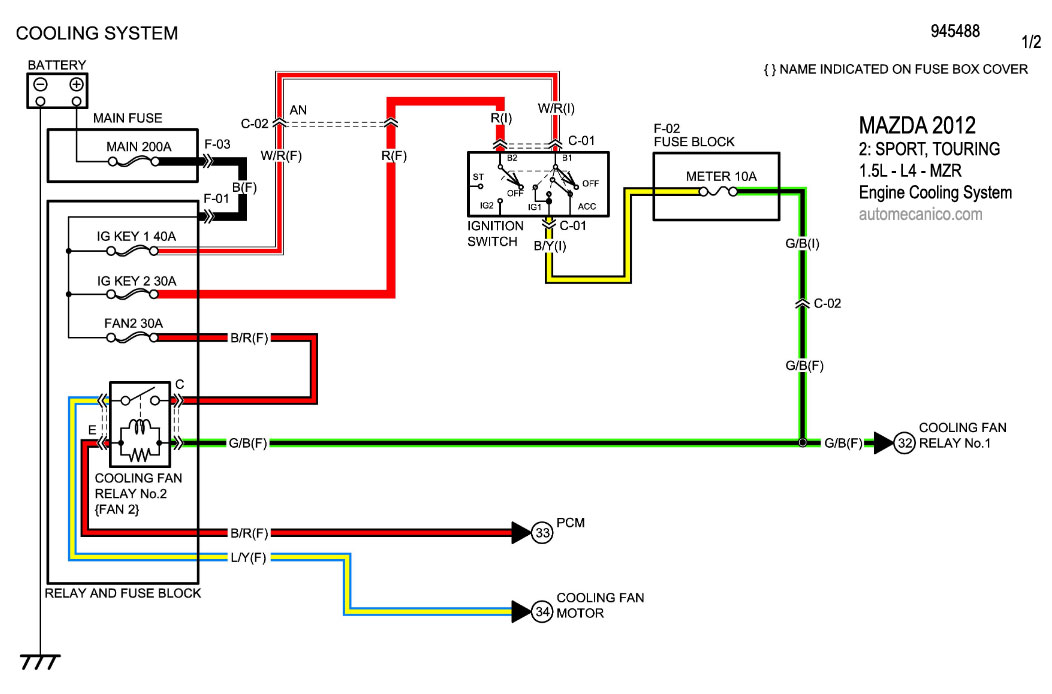

2012 MAZDA2: SPORT TOURING - 1.5L - 4 Cil. 1/2 COOLING FANS SYSTEM

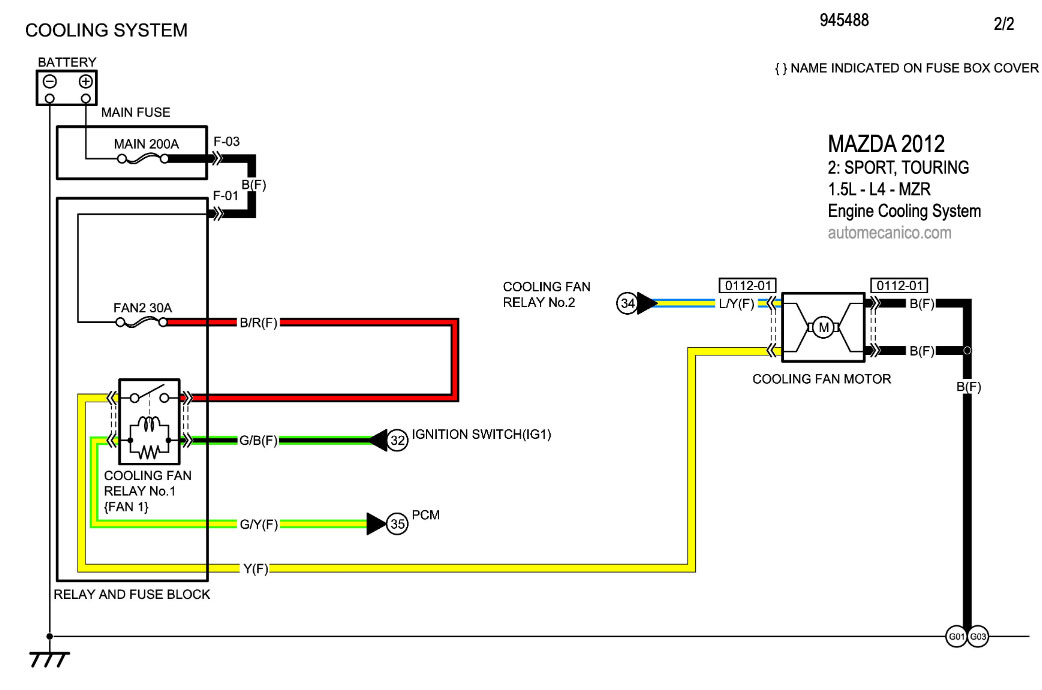

2012 MAZDA2: SPORT TOURING - 1.5L - 4 Cil. 2/2 COOLING FANS SYSTEM

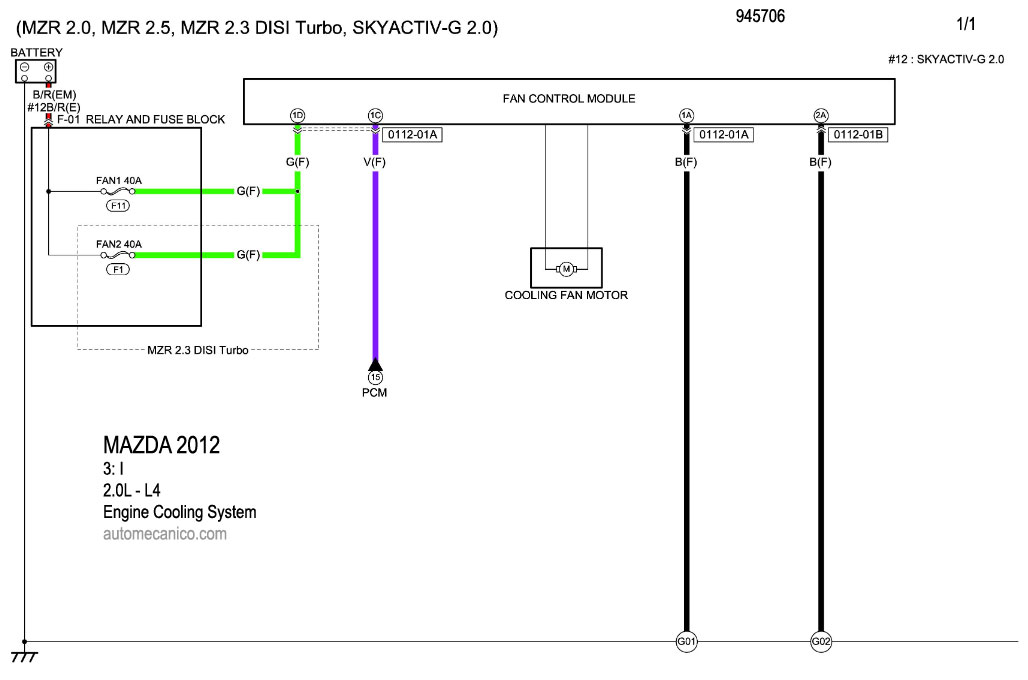

2012 MAZDA3: I - 2.0L - 4 Cil. COOLING FANS SYSTEM

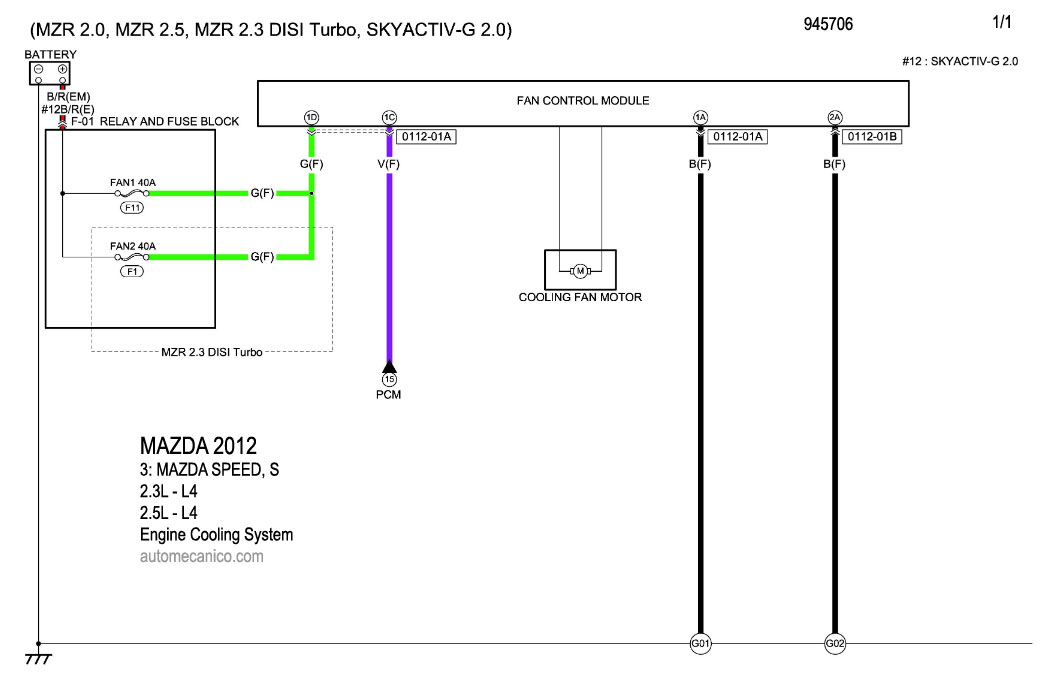

2012 MAZDA3: SPEED, S - 2.3L, 2.5L - 4 Cil. COOLING FANS SYSTEM

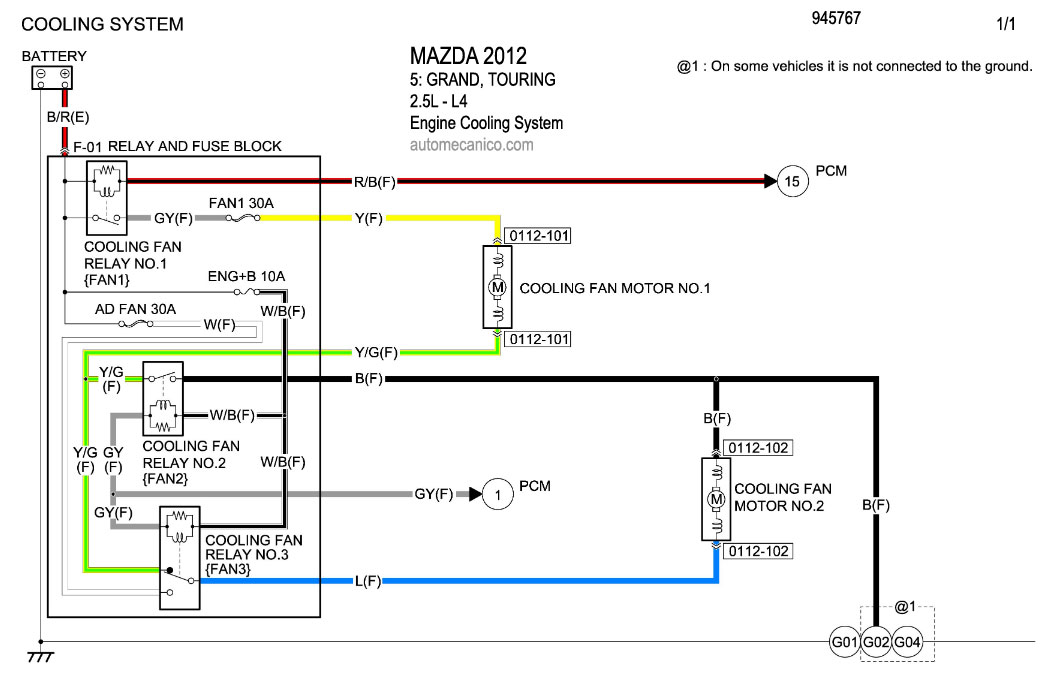

2012 MAZDA5: GRAND TOURING - 2.5L - 4 Cil. - 1/1 COOLING FANS SYSTEM

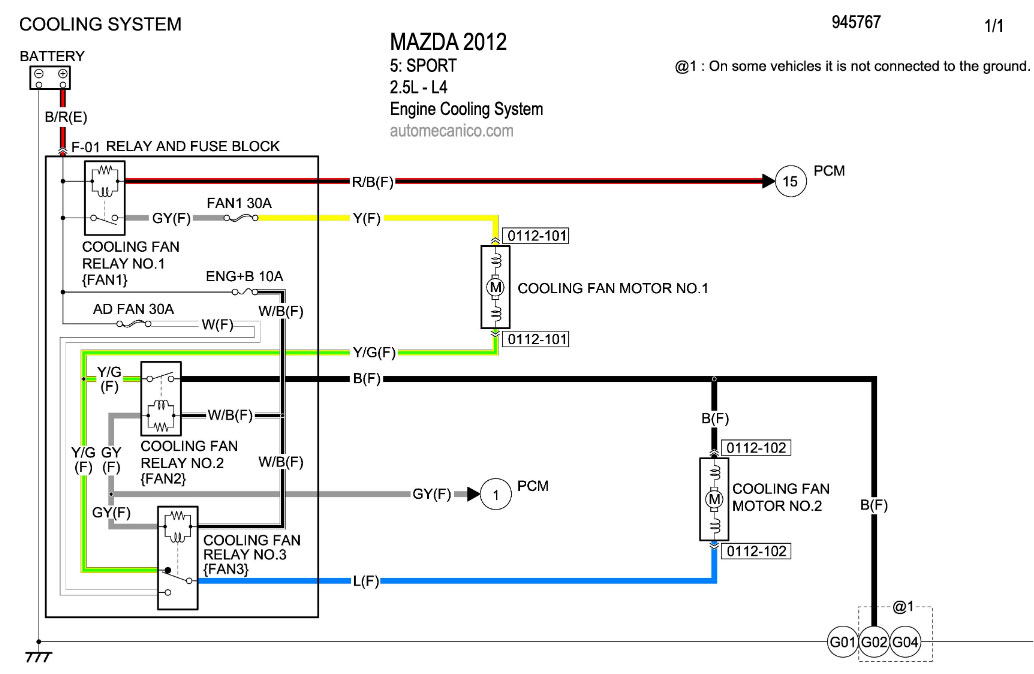

2012 MAZDA5: SPORT - 2.5L - 4 Cil. - 1/1 COOLING FANS SYSTEM

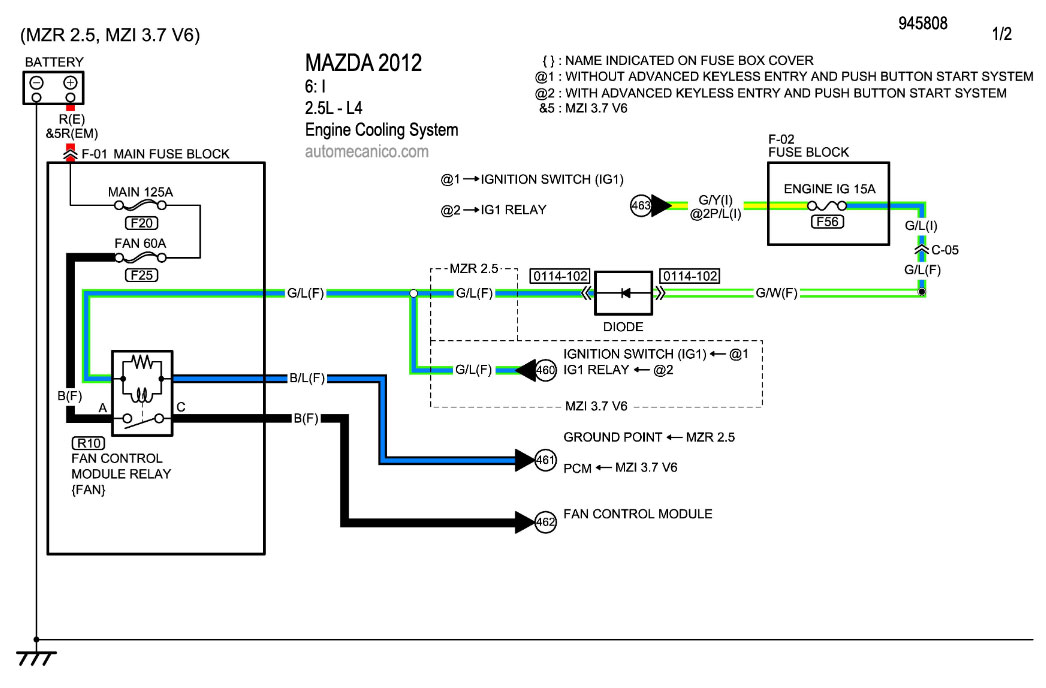

2012 MAZDA6: I - 2.5L - 4 Cil. - 1/2 COOLING FANS SYSTEM

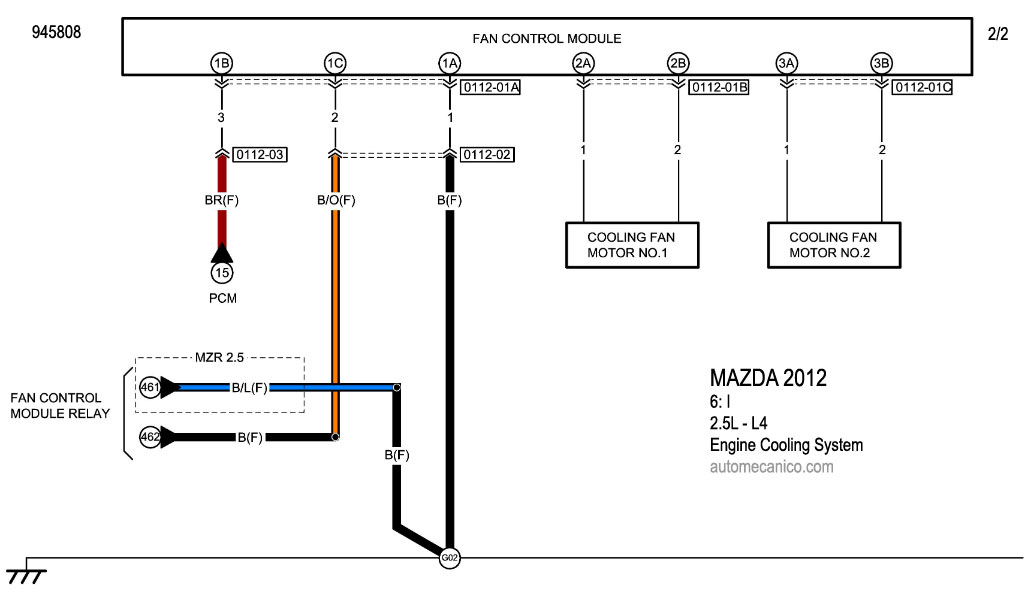

2012 MAZDA6: I - 2.5L  - 4 Cil. - 2/2 COOLING FANS SYSTEM

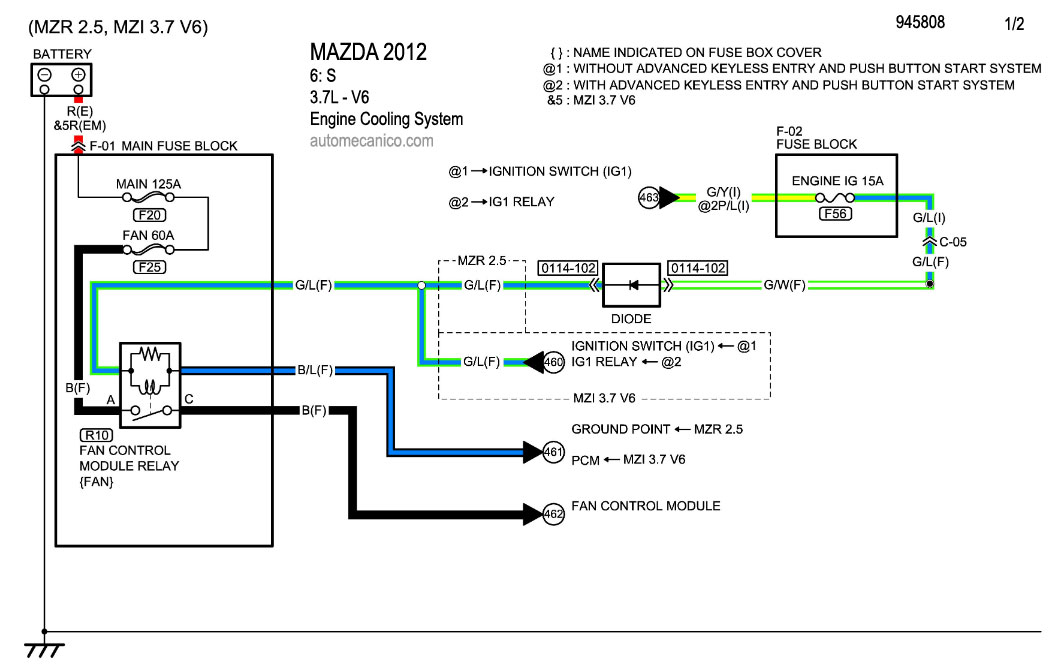

2012 MAZDA6: S - 3.7L - V6 - 1/2 COOLING FANS SYSTEM
2012 MAZDA6: S - 3.7L - V6 -2/2 COOLING FANS SYSTEM

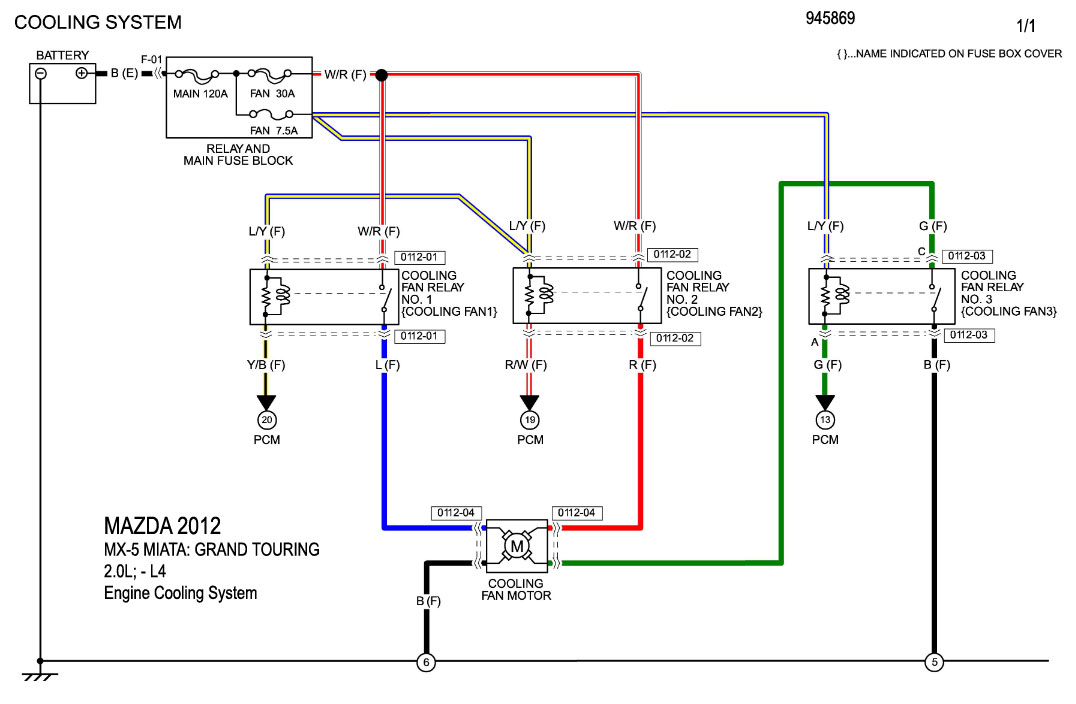

2012 MX-5 MIATA: GRAND TOURING - 2.0L - 4 Cil. COOLING FANS SYSTEM
