CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - TOYOTA - 2012

DIAGRAMAS: TOYOTA - Cooling Fans system - 2012 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: TOYOTA 2012 -
YEAR MODELO - TOYOTA DIAG. ELECT. Ventilador - Abanico

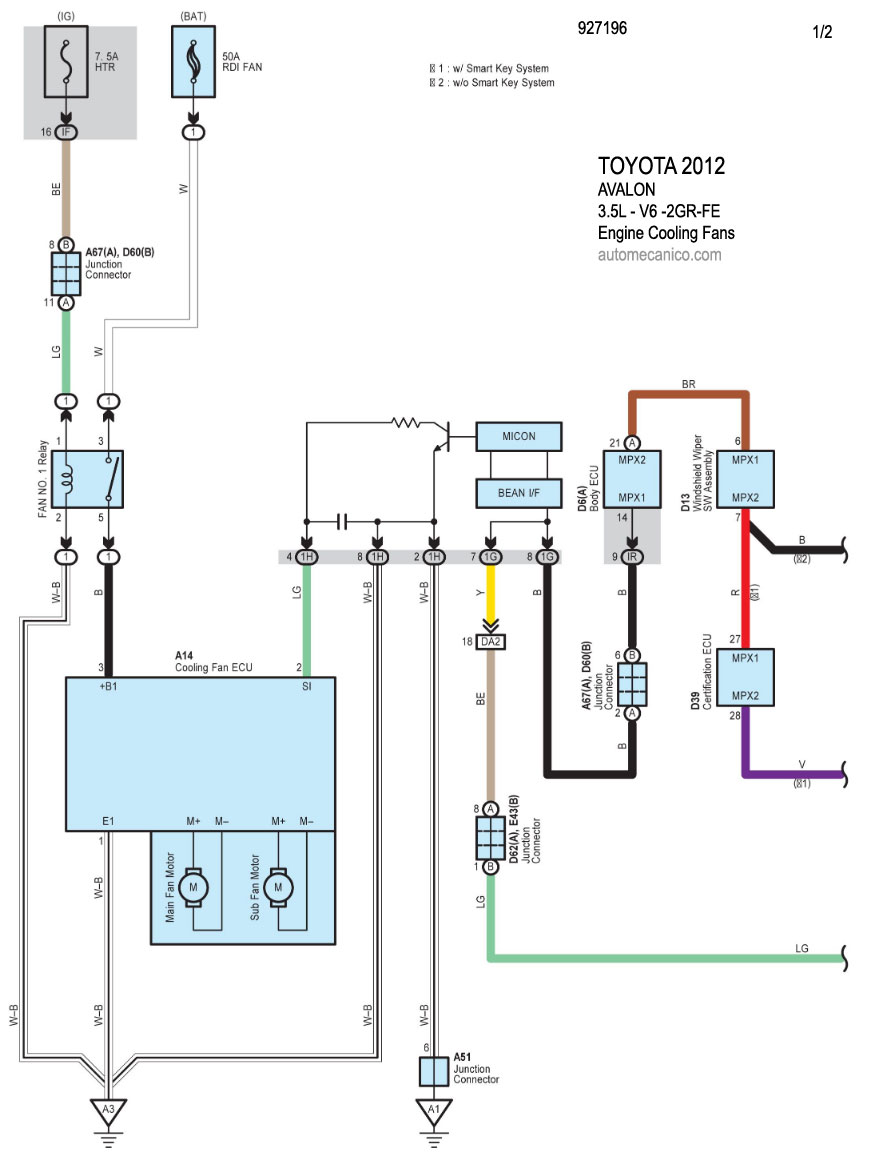

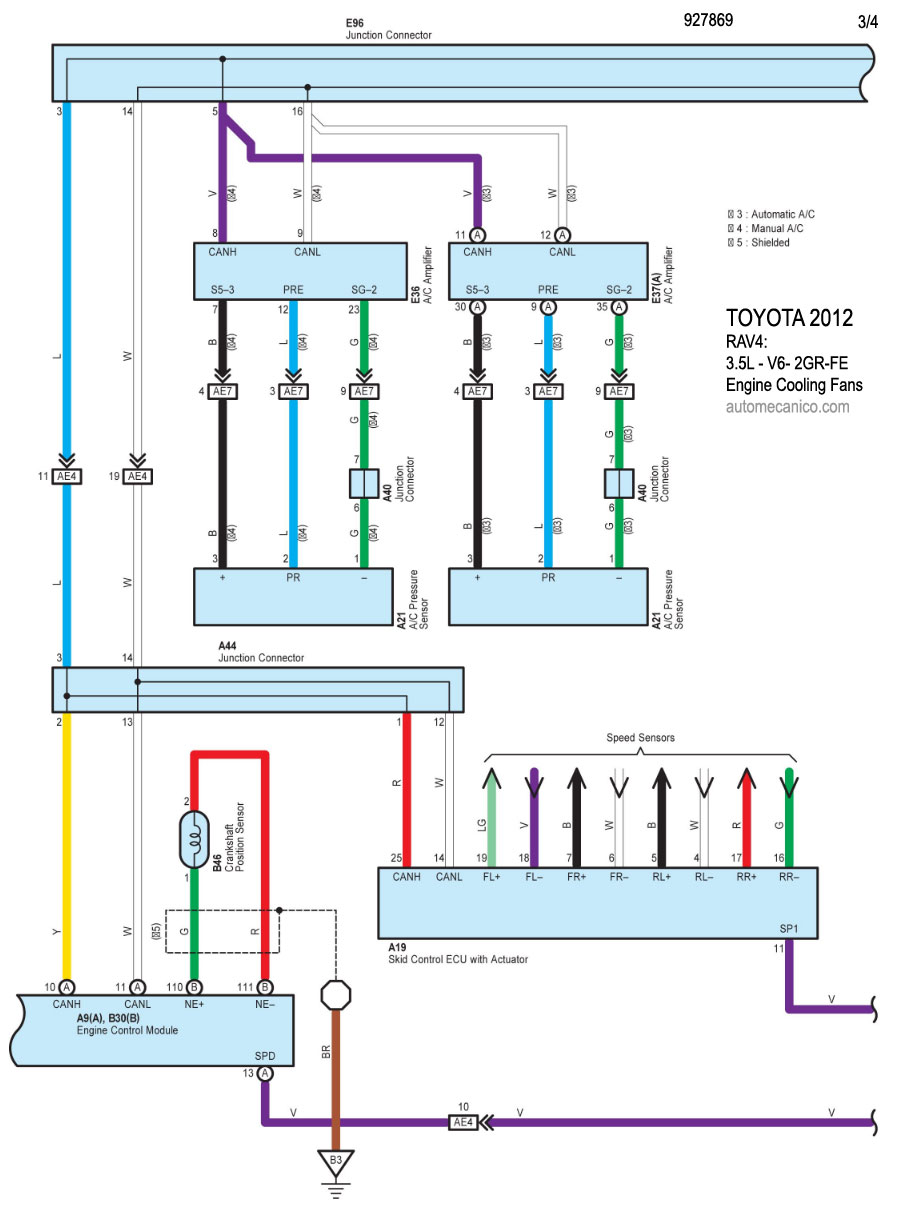

2012 AVALON: 3.5L - V6 - 1/2 ENGINE COOLING FANS

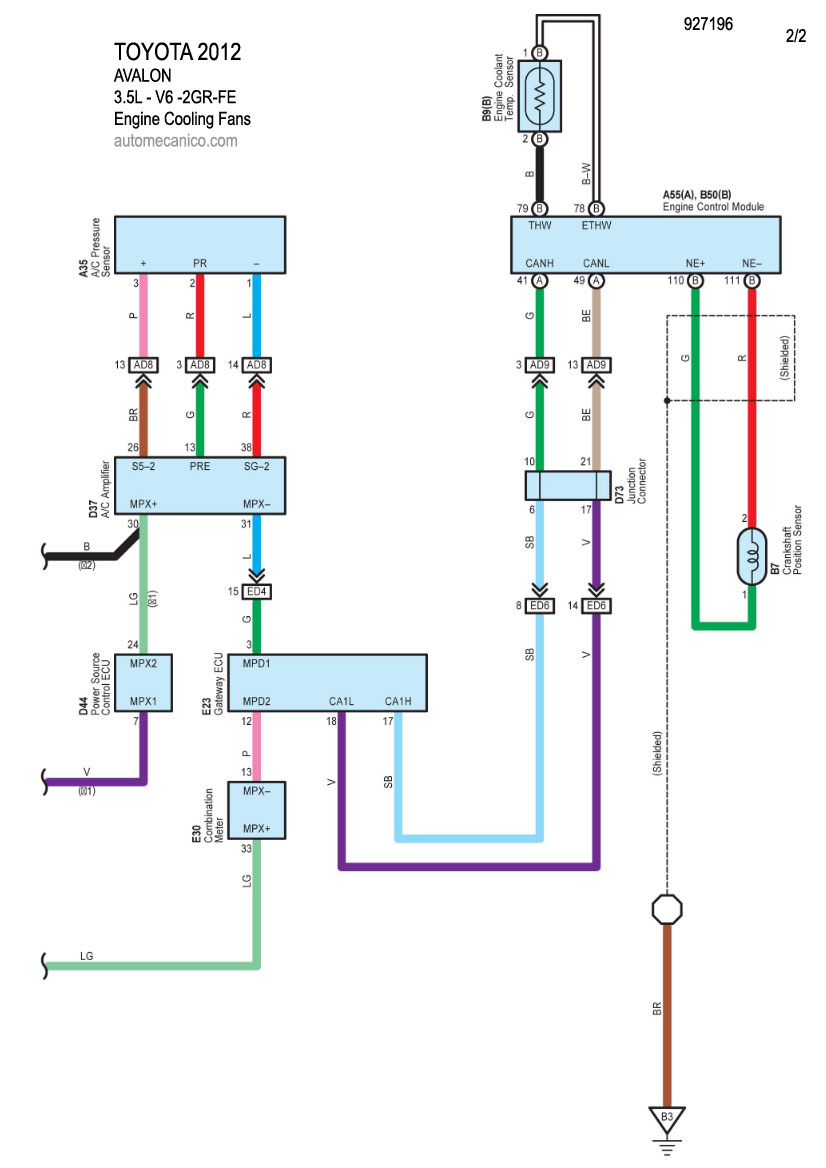

2012 AVALON: 3.5L - V6 - 2/2 ENGINE COOLING FANS

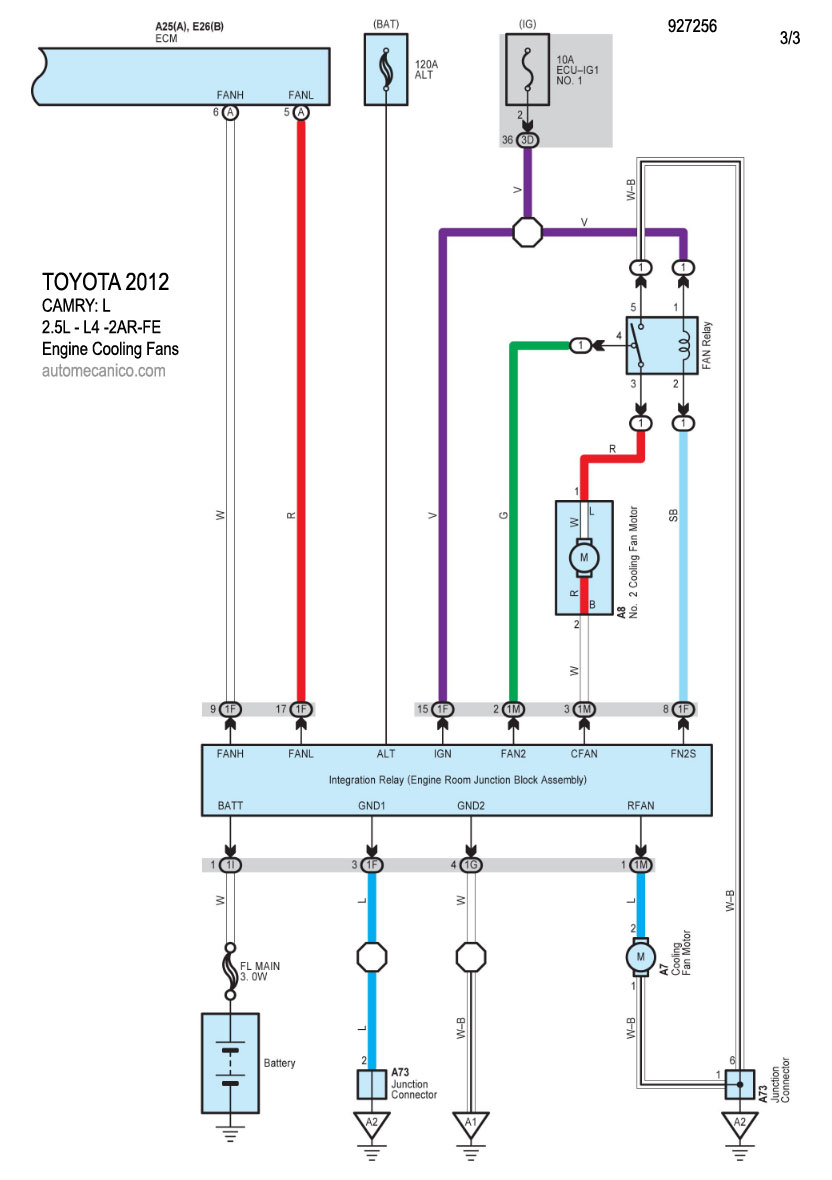

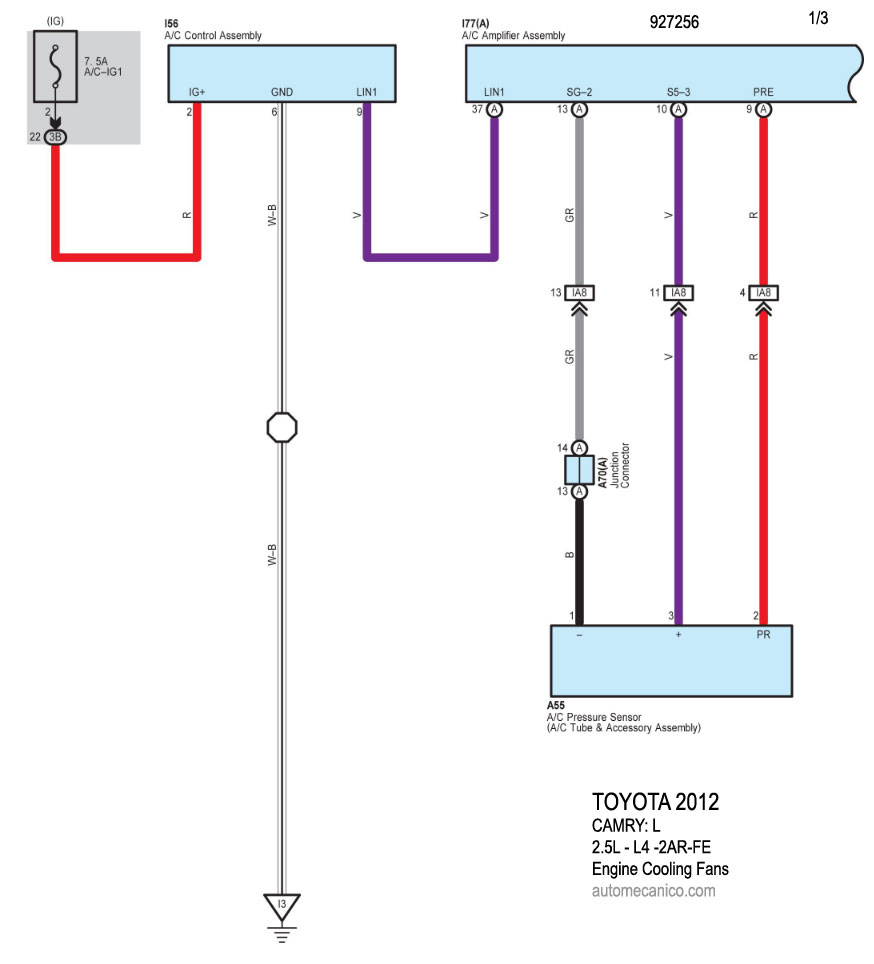

2012 CAMRY: 2.5L - 4 Cil. - 1/3 ENGINE COOLING FANS

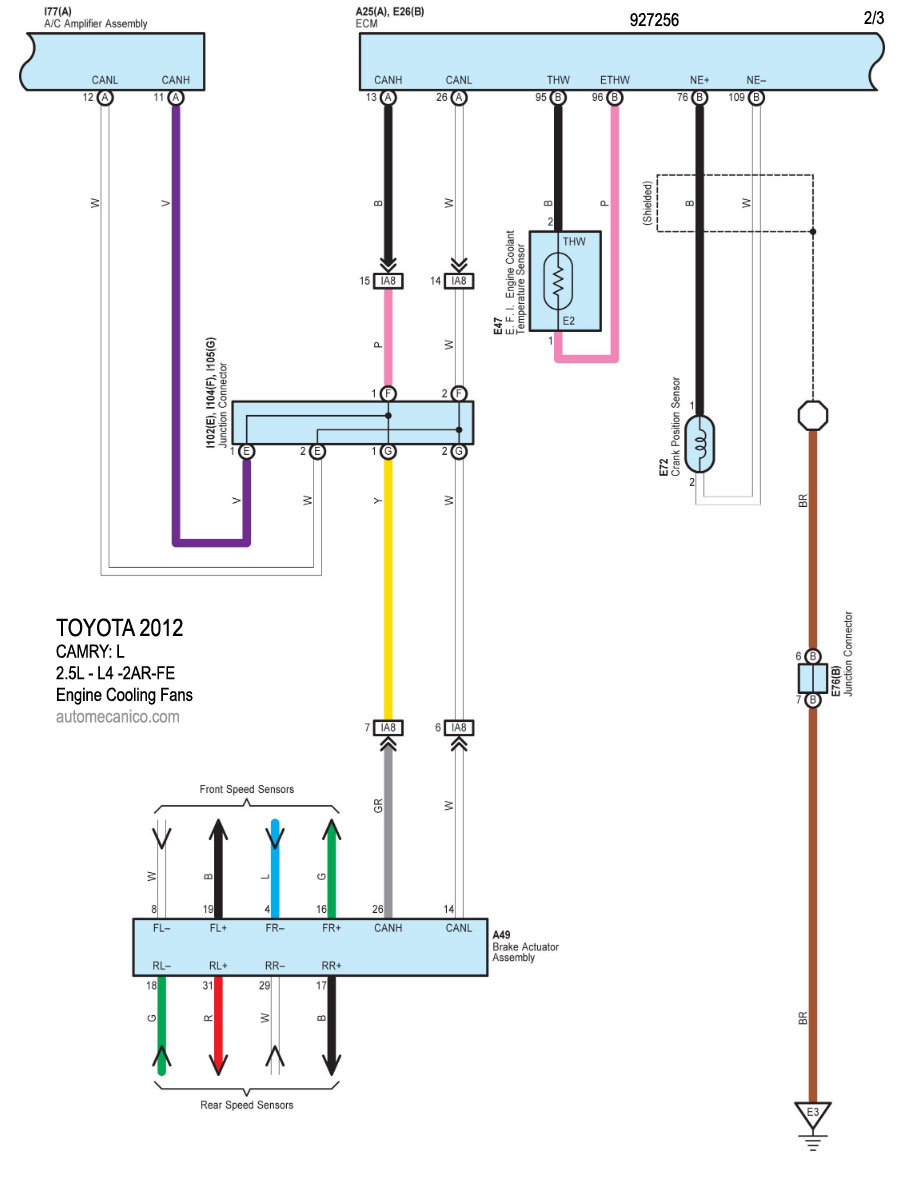

2012 CAMRY: 2.5L - 4 Cil. - 2/3 ENGINE COOLING FANS
2012 CAMRY: 2.5L - 4 Cil. - 3/3 ENGINE COOLING FANS

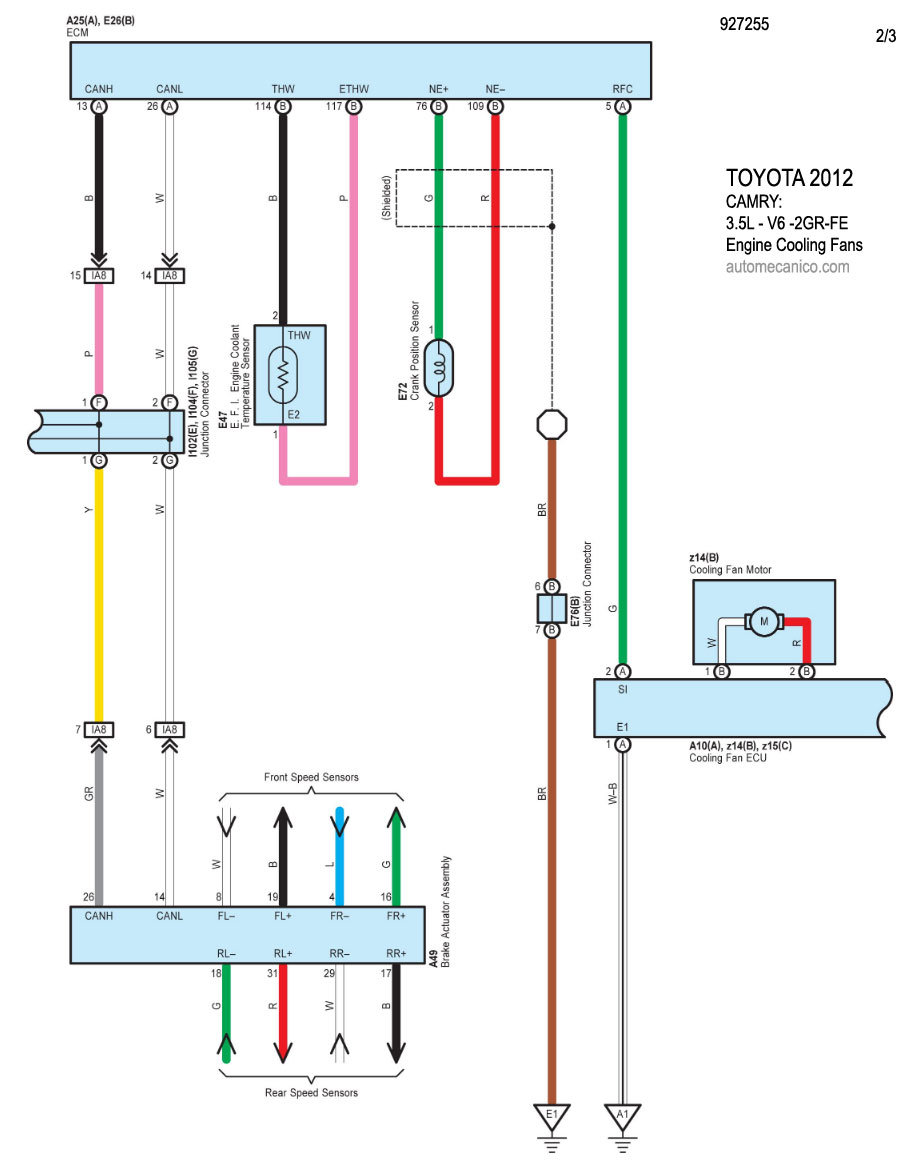

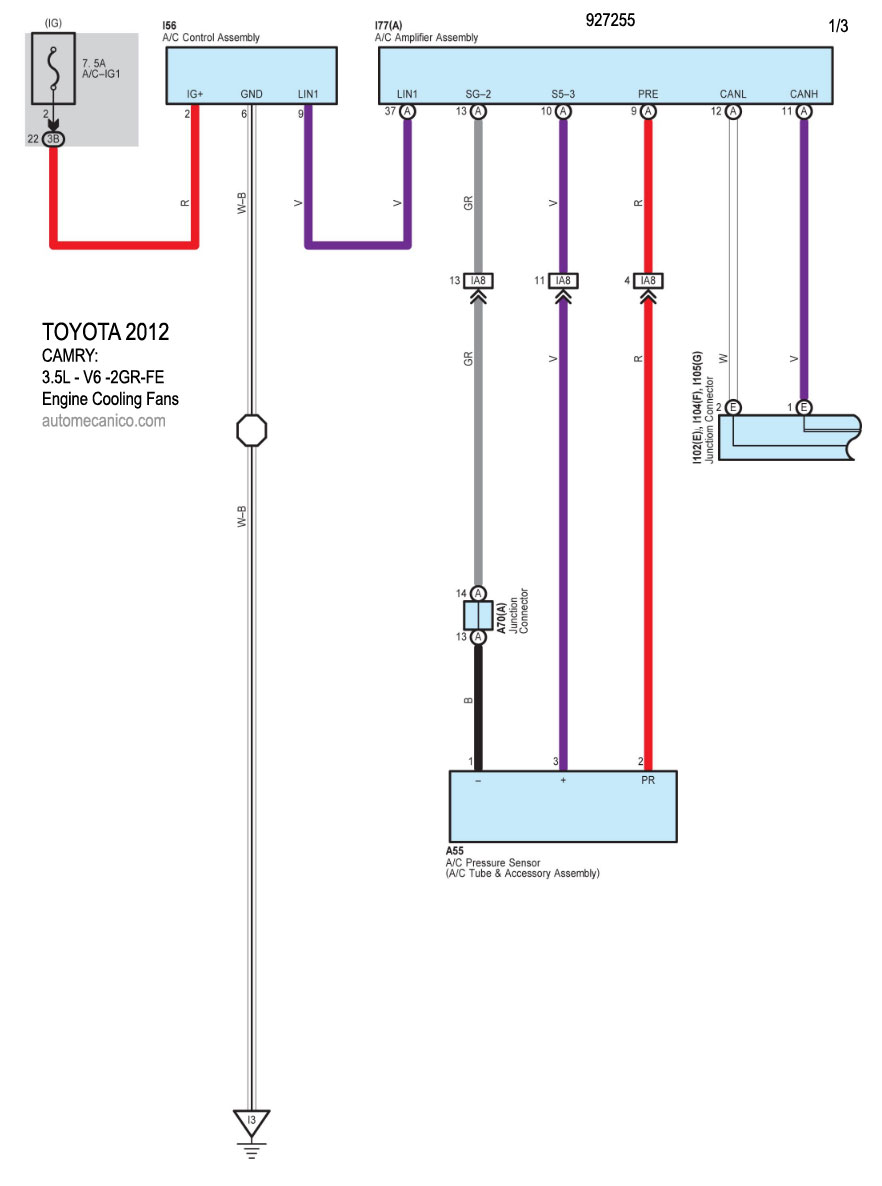

2012 CAMRY: 3.5L - V6 - 1/3 ENGINE COOLING FANS
2012 CAMRY: 3.5L - V6 - 2/3 ENGINE COOLING FANS

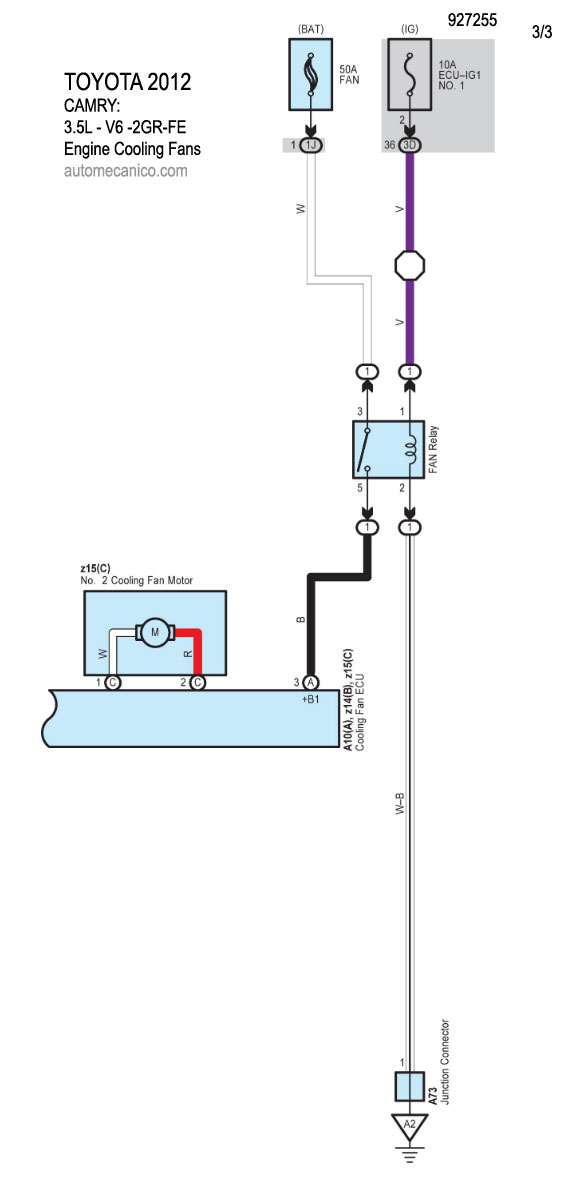

2012 CAMRY: 3.5L - V6 - 3/3 ENGINE COOLING FANS

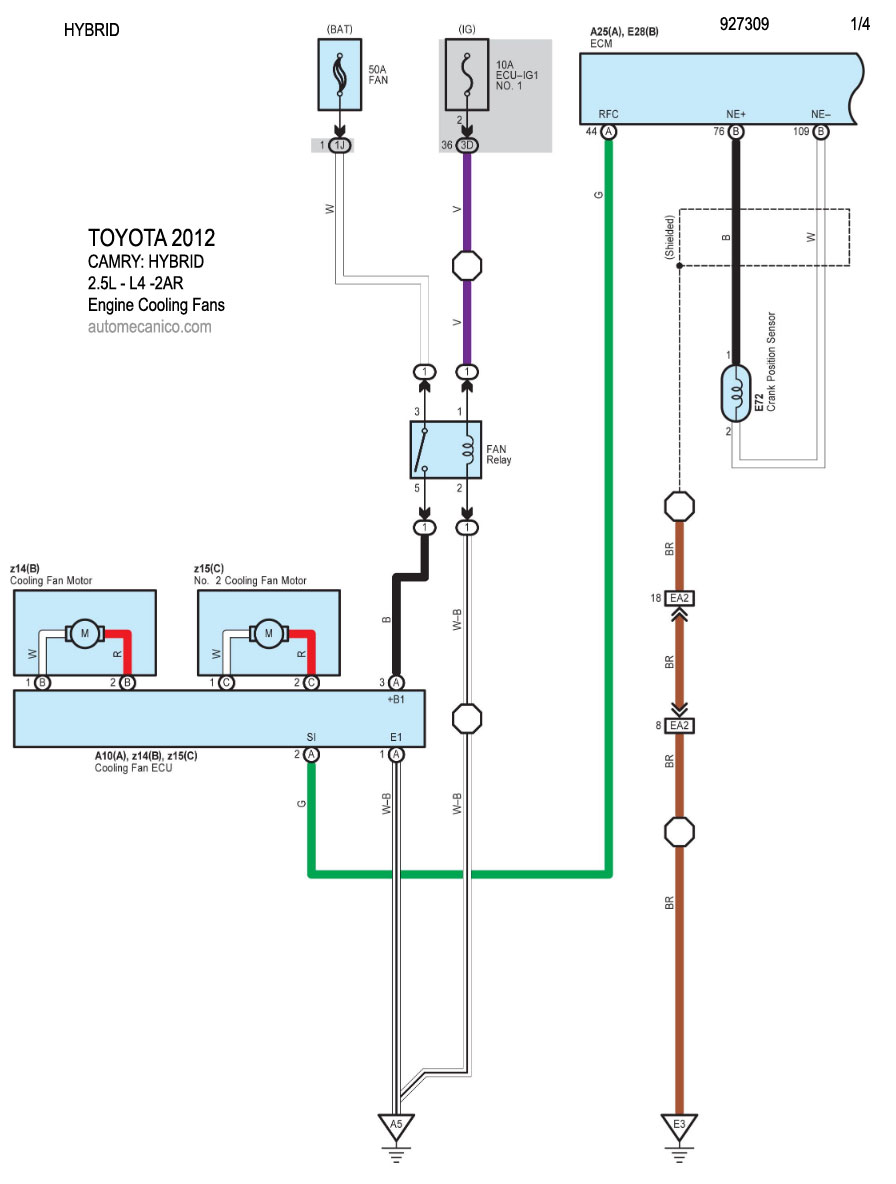

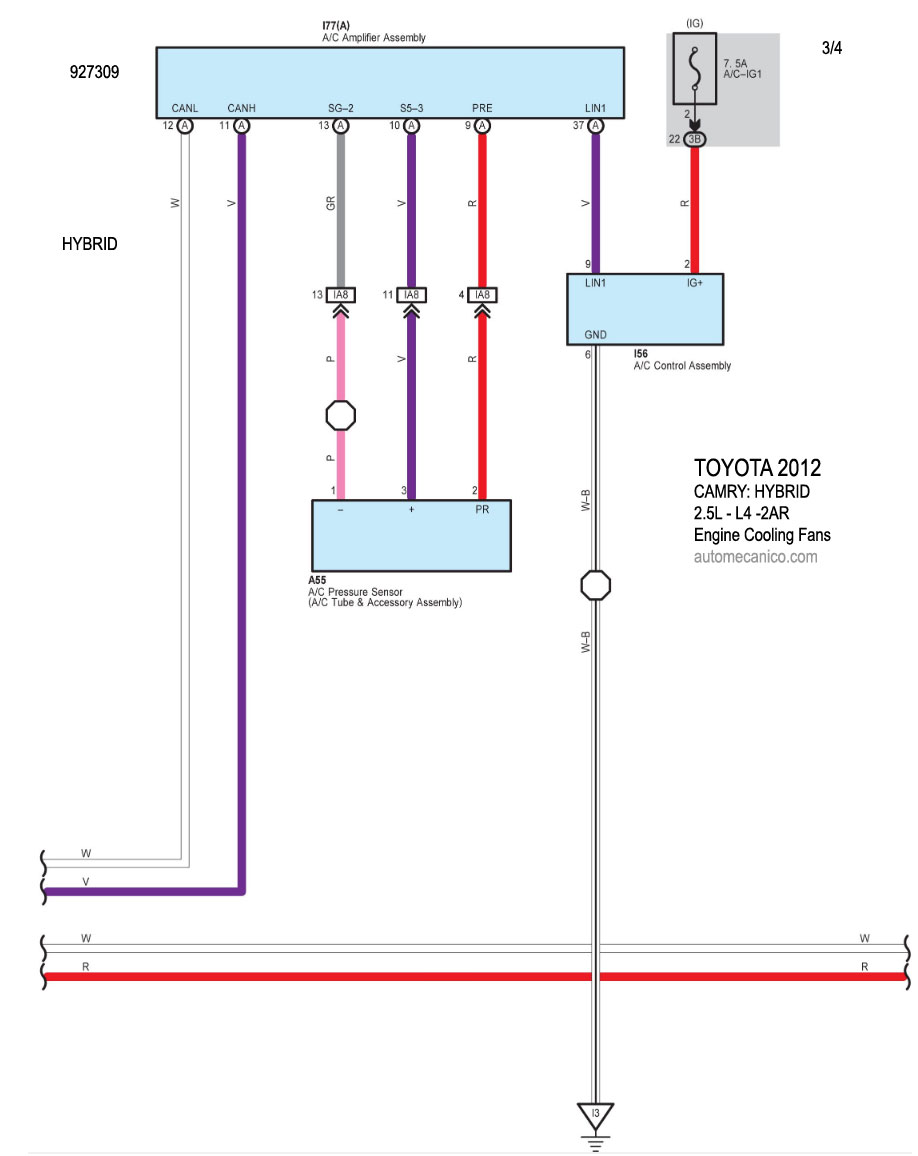

2012 CAMRY: HYBRID - 2.5L - 4 Cil. - 1/4 ENGINE COOLING FANS

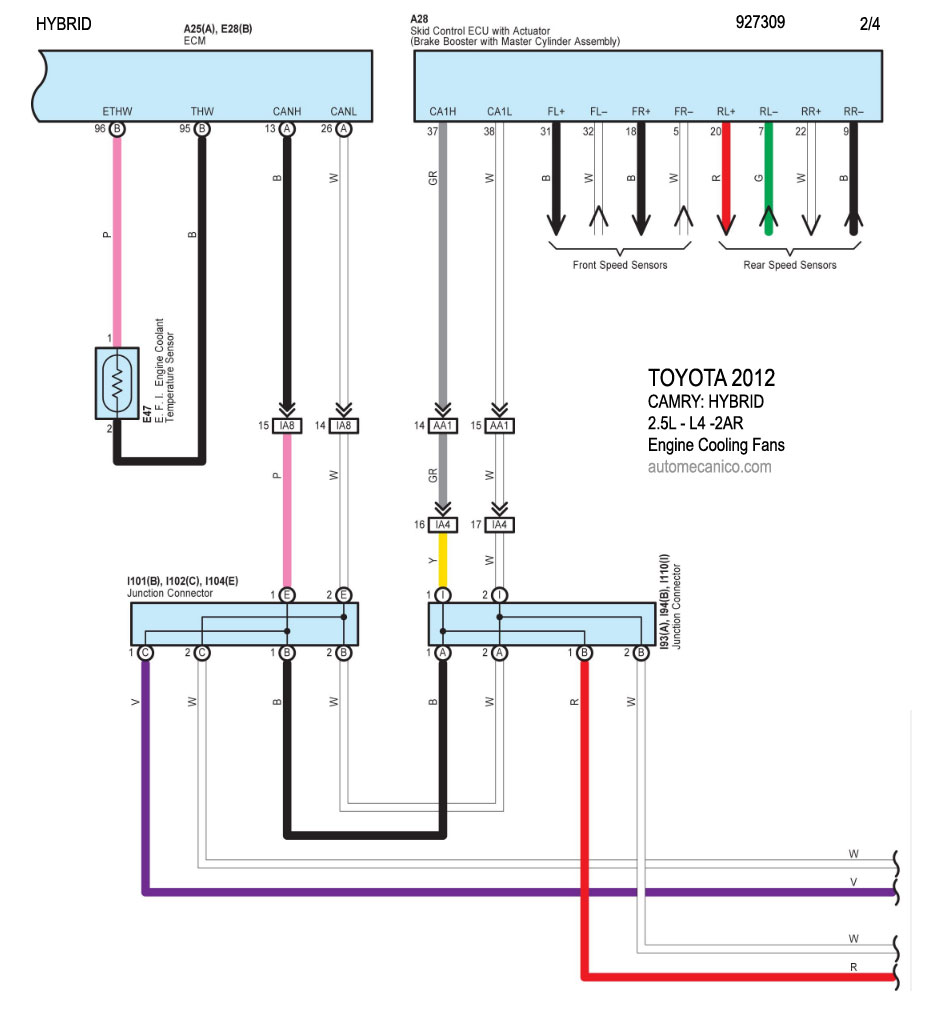

2012 CAMRY: HYBRID - 2.5L - 4 Cil. - 2/4 ENGINE COOLING FANS
2012 CAMRY: HYBRID - 2.5L - 4 Cil. - 3/4 ENGINE COOLING FANS

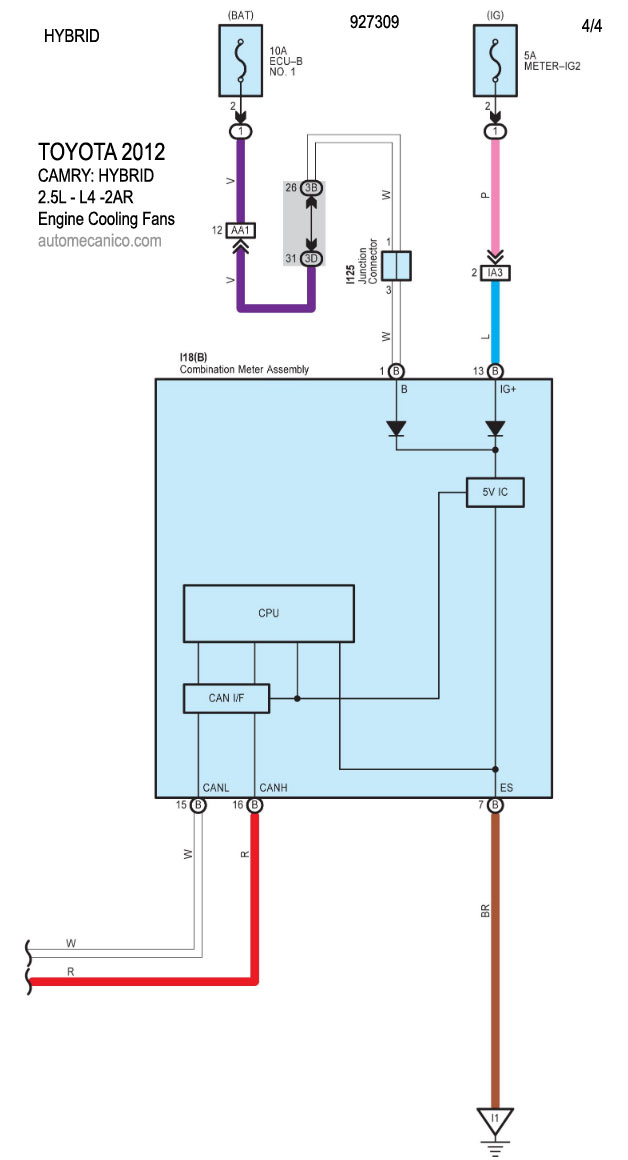

2012 CAMRY: HYBRID - 2.5L - 4 Cil. - 4/4 ENGINE COOLING FANS

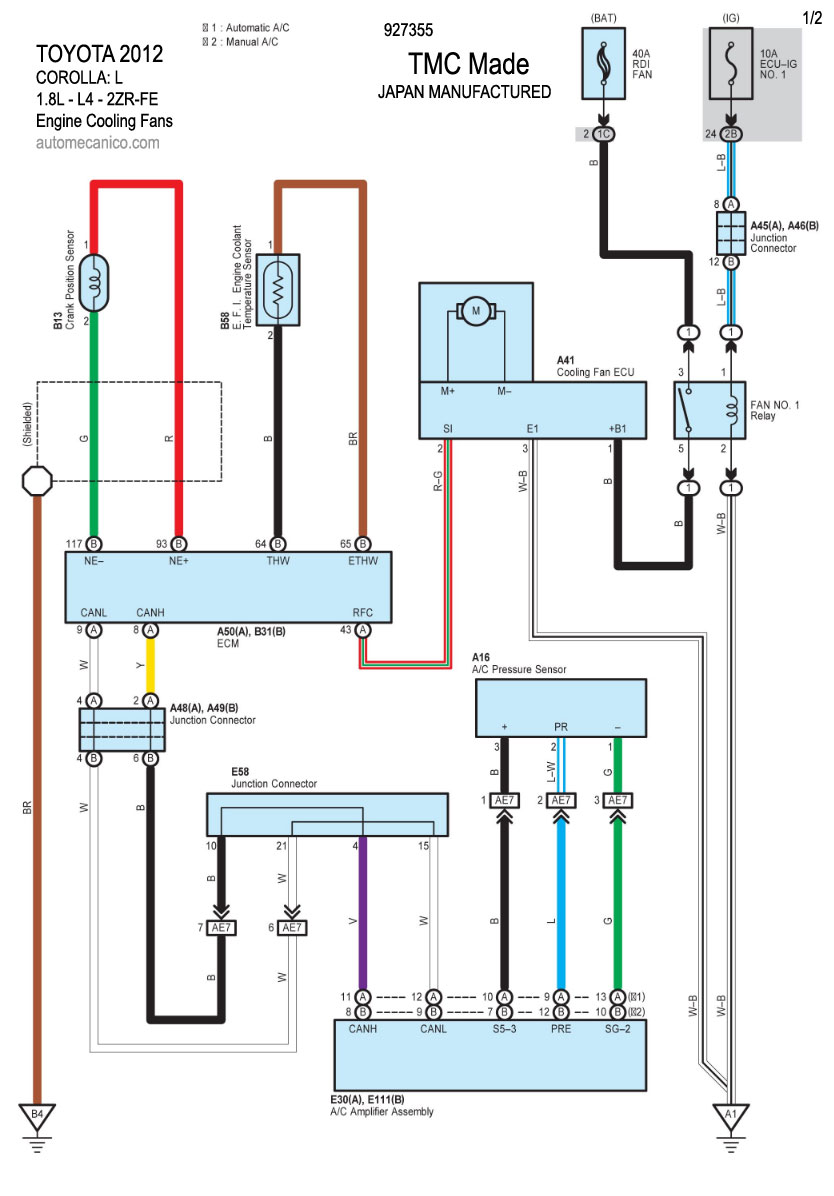

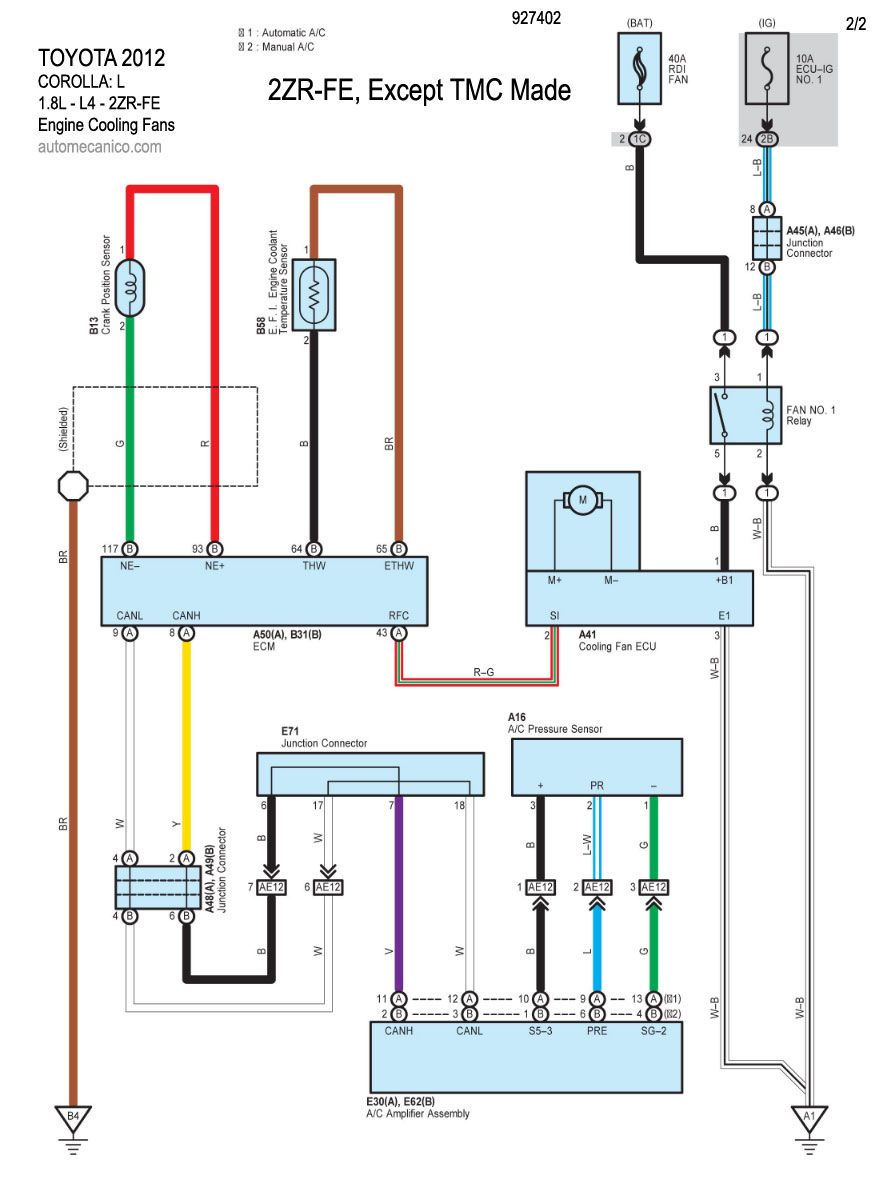

2012 COROLLA: 1.8L - 4 Cil. [JAPAN] - 1/2 ENGINE COOLING FANS
2012 COROLLA: 1.8L - 4 Cil. 2/2 ENGINE COOLING FANS

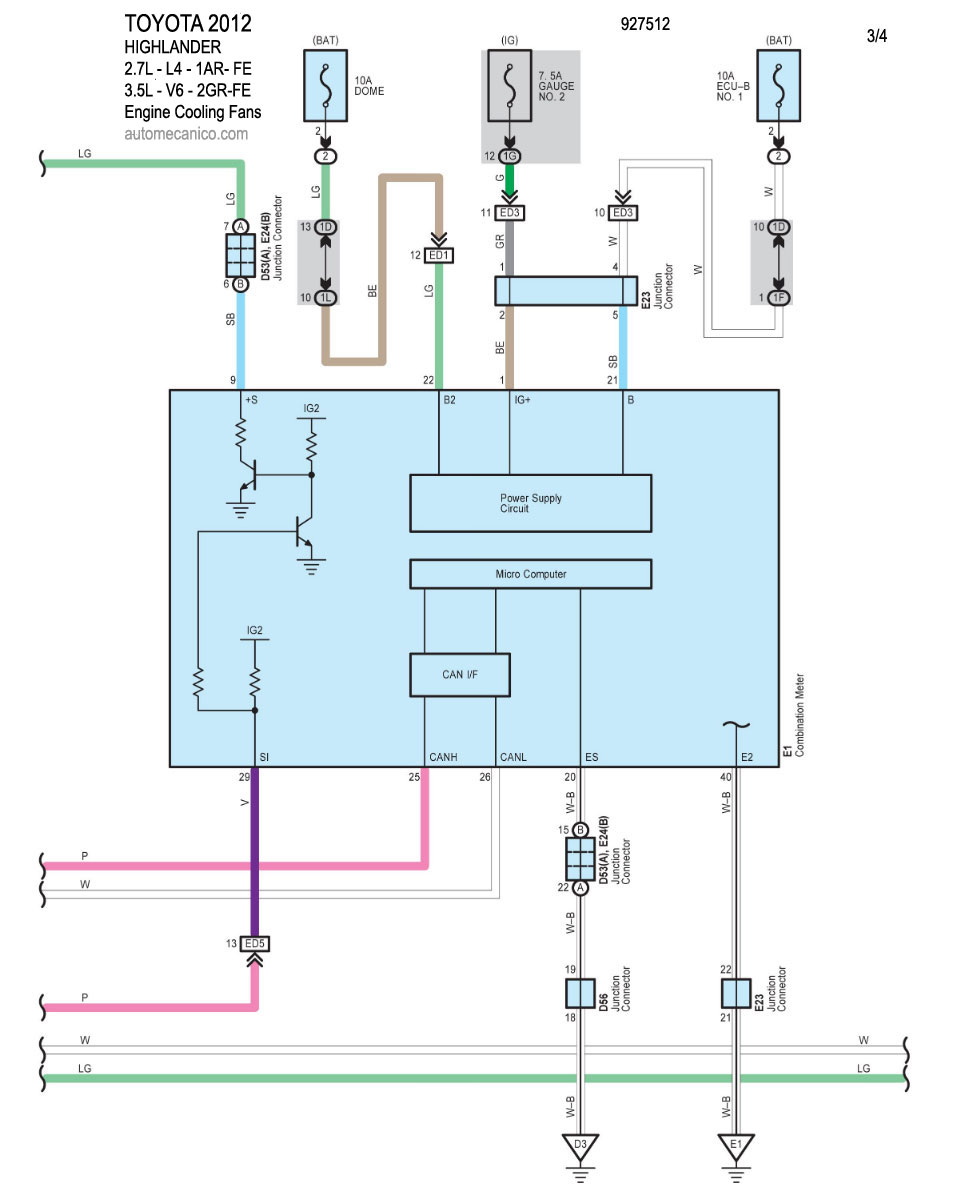

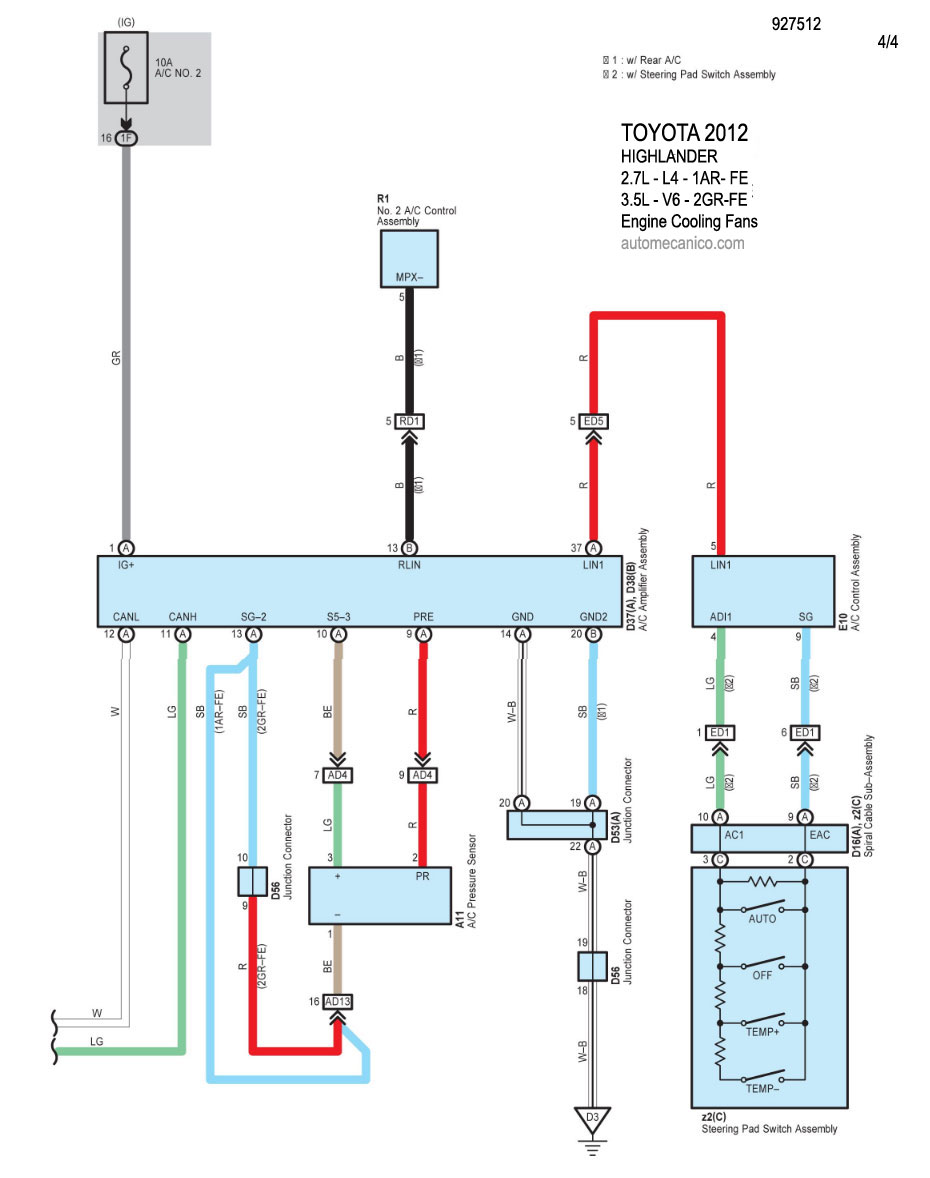

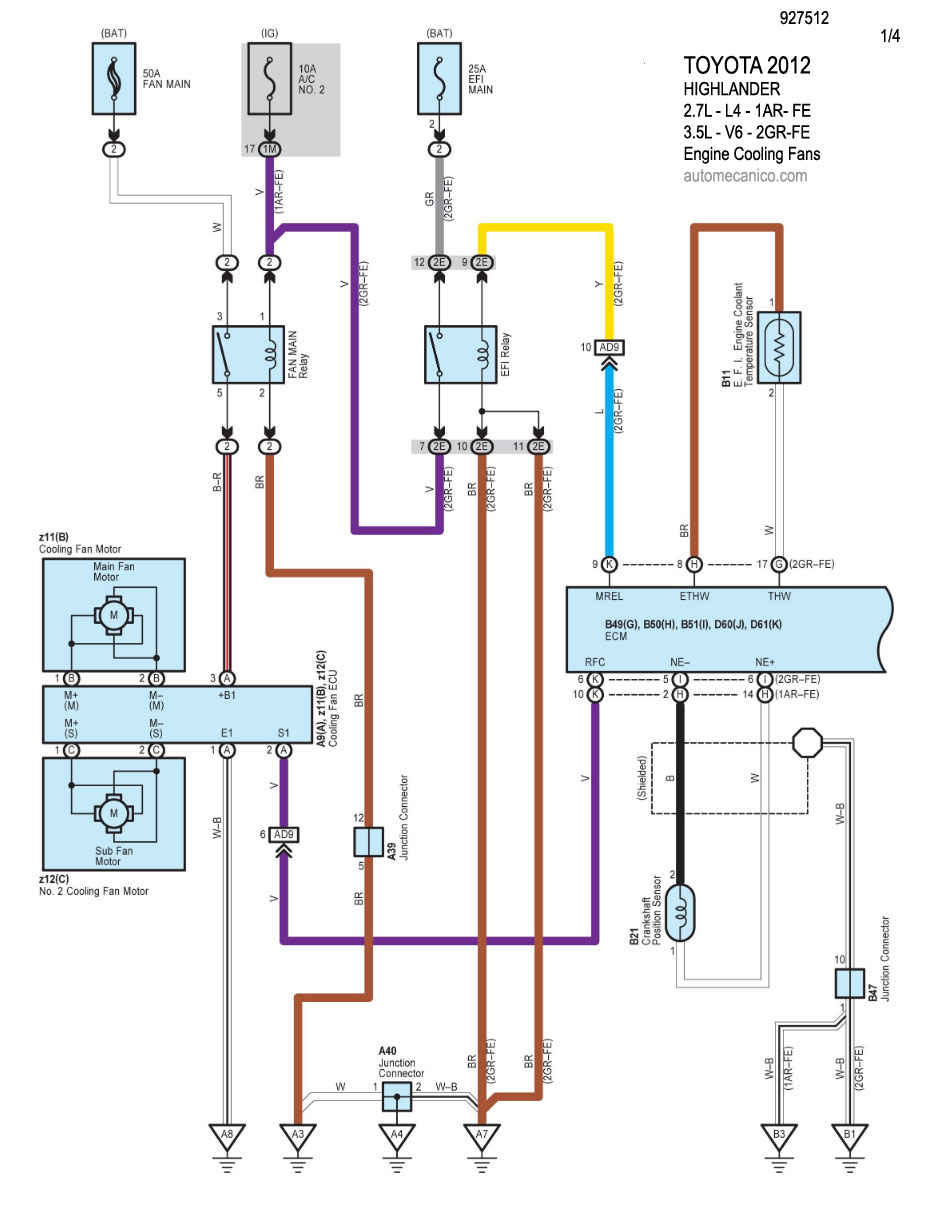

2012 HIGHLANDER: 2.7L - 4 Cil  - 3.5L - V6 - 1/4 ENGINE COOLING FANS

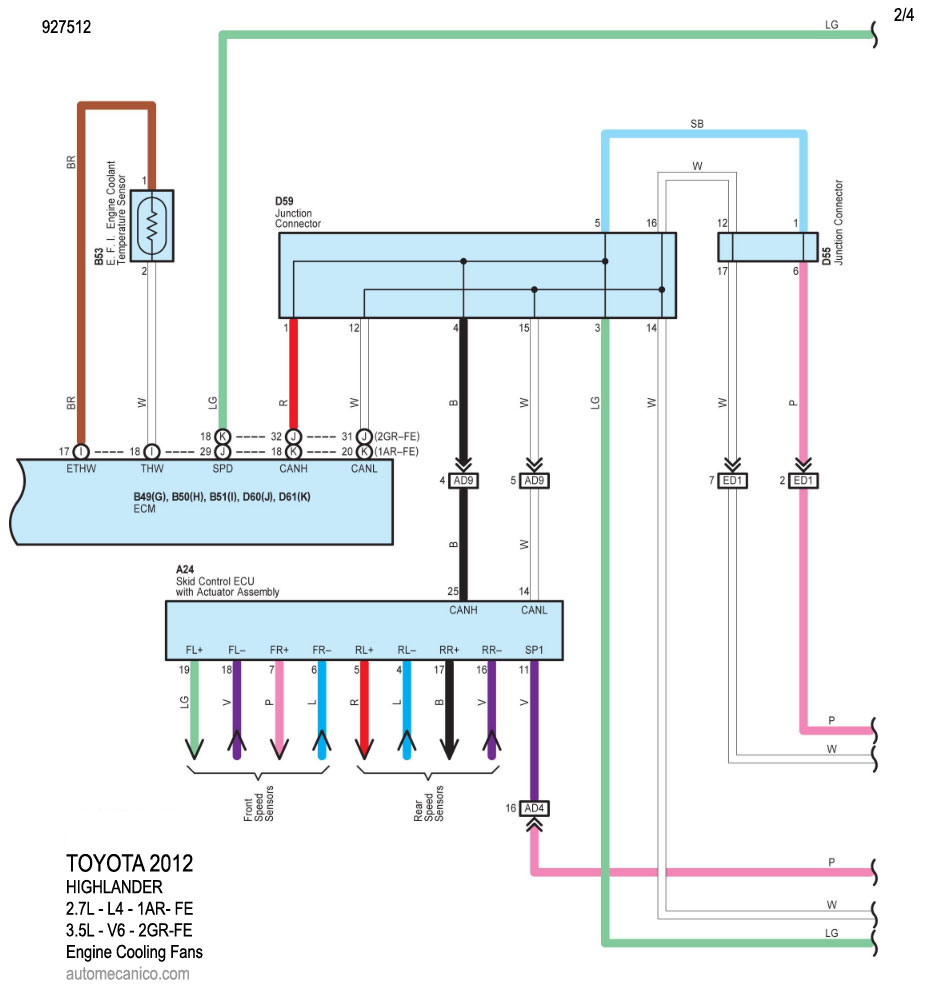

2012 HIGHLANDER: 2.7L - 4 Cil  - 3.5L - V6 - 2/4 ENGINE COOLING FANS
2012 HIGHLANDER: 2.7L - 4 Cil  - 3.5L - V6 - 3/4 ENGINE COOLING FANS
2012 HIGHLANDER: 2.7L - 4 Cil  - 3.5L - V6 - 4/4 ENGINE COOLING FANS

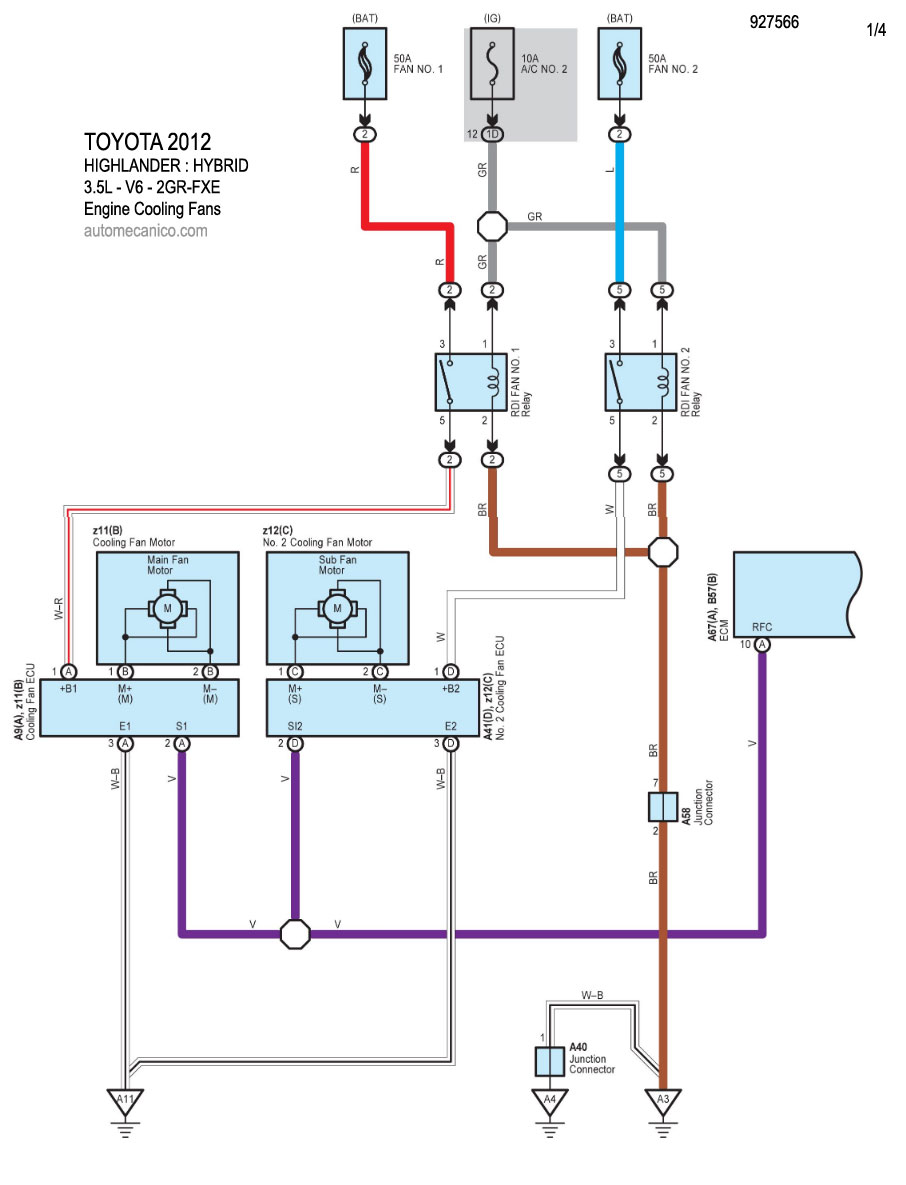

2012 HIGHLANDER: HYBRID - 3.5L - V6 - 1/4 ENGINE COOLING FANS

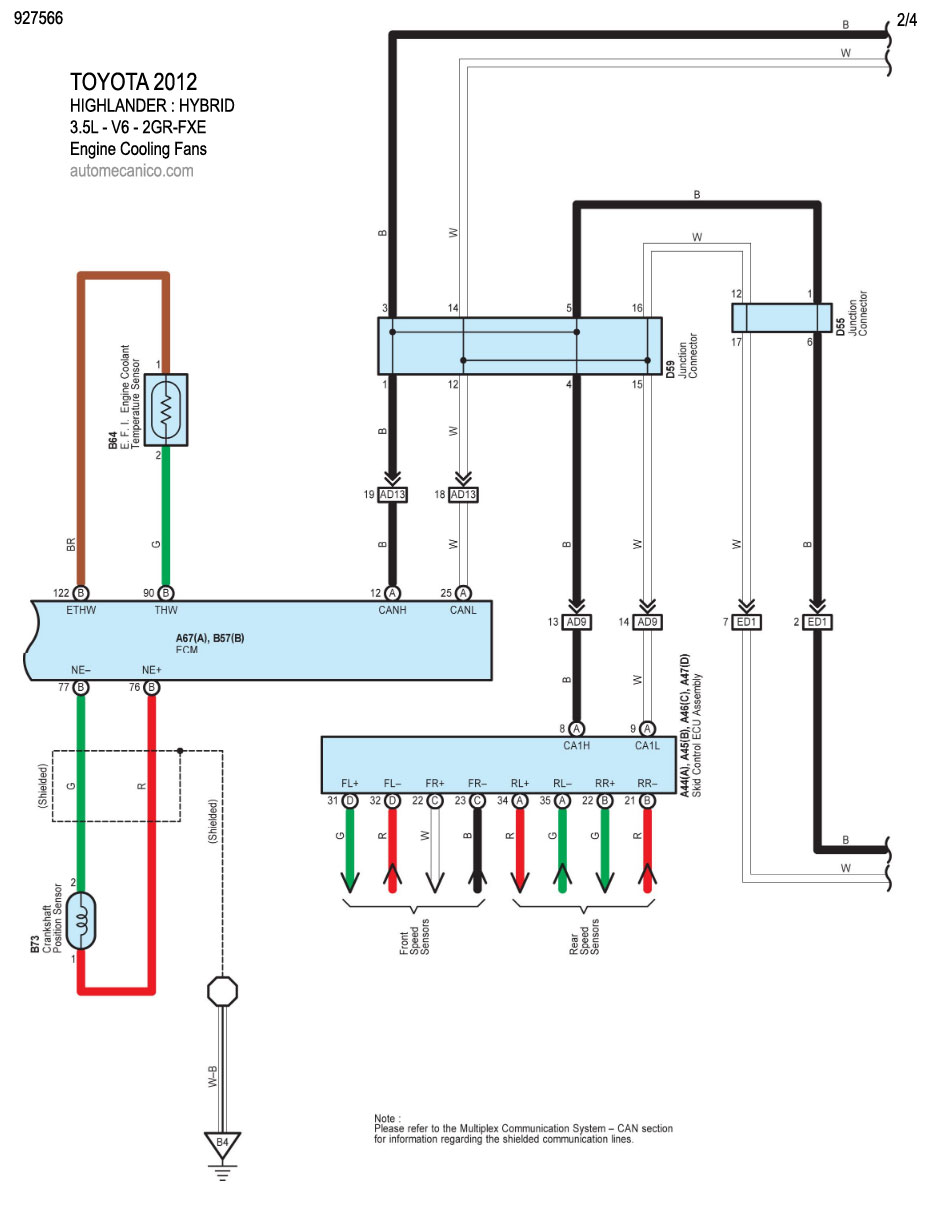

2012 HIGHLANDER: HYBRID - 3.5L - V6 - 2/4 ENGINE COOLING FANS
2012 HIGHLANDER: HYBRID - 3.5L - V6 - 3/4 ENGINE COOLING FANS

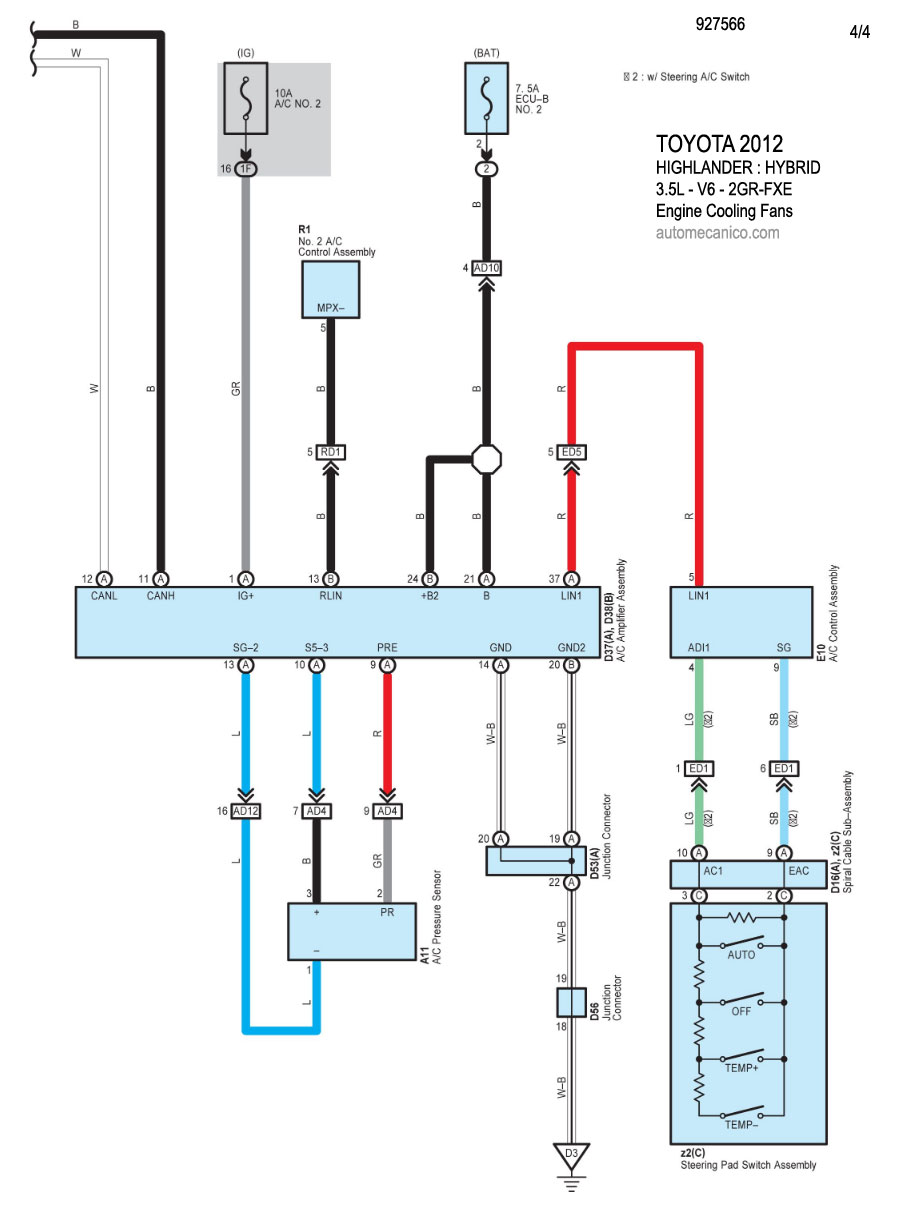

2012 HIGHLANDER: HYBRID - 3.5L - V6 - 4/4 ENGINE COOLING FANS

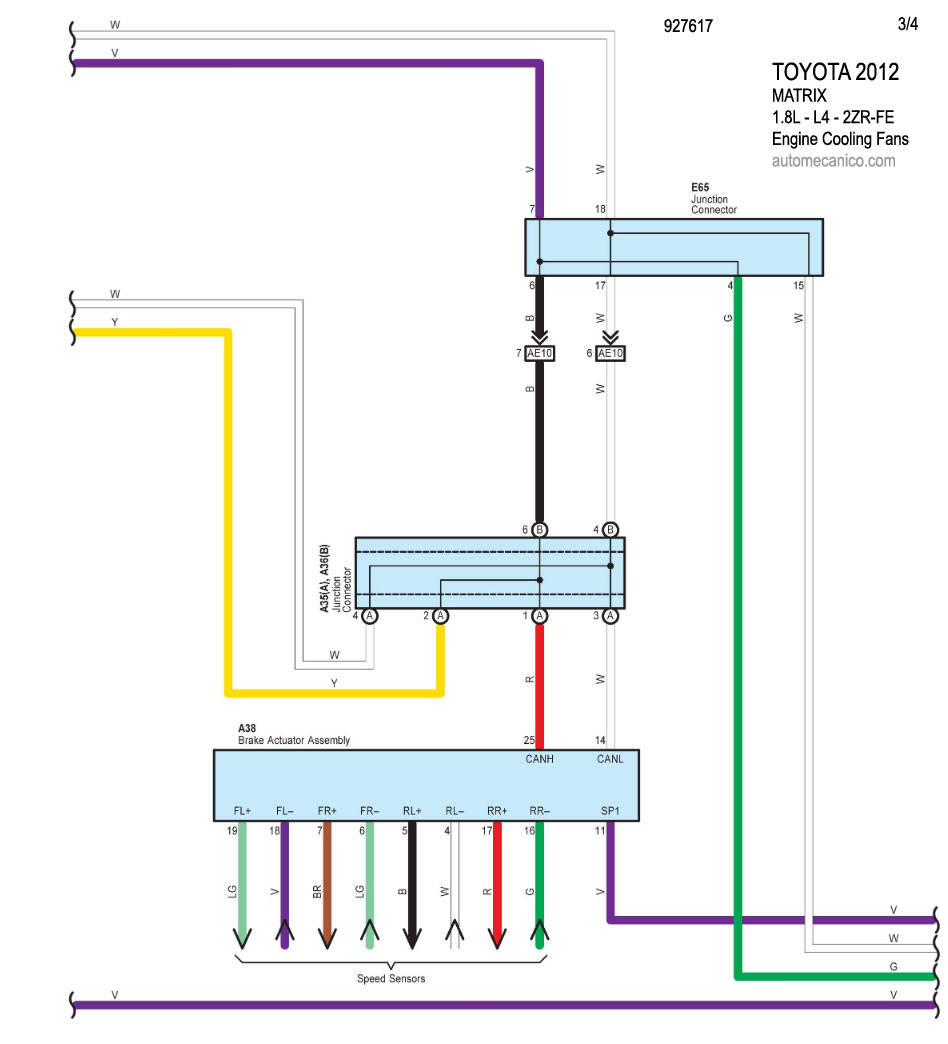

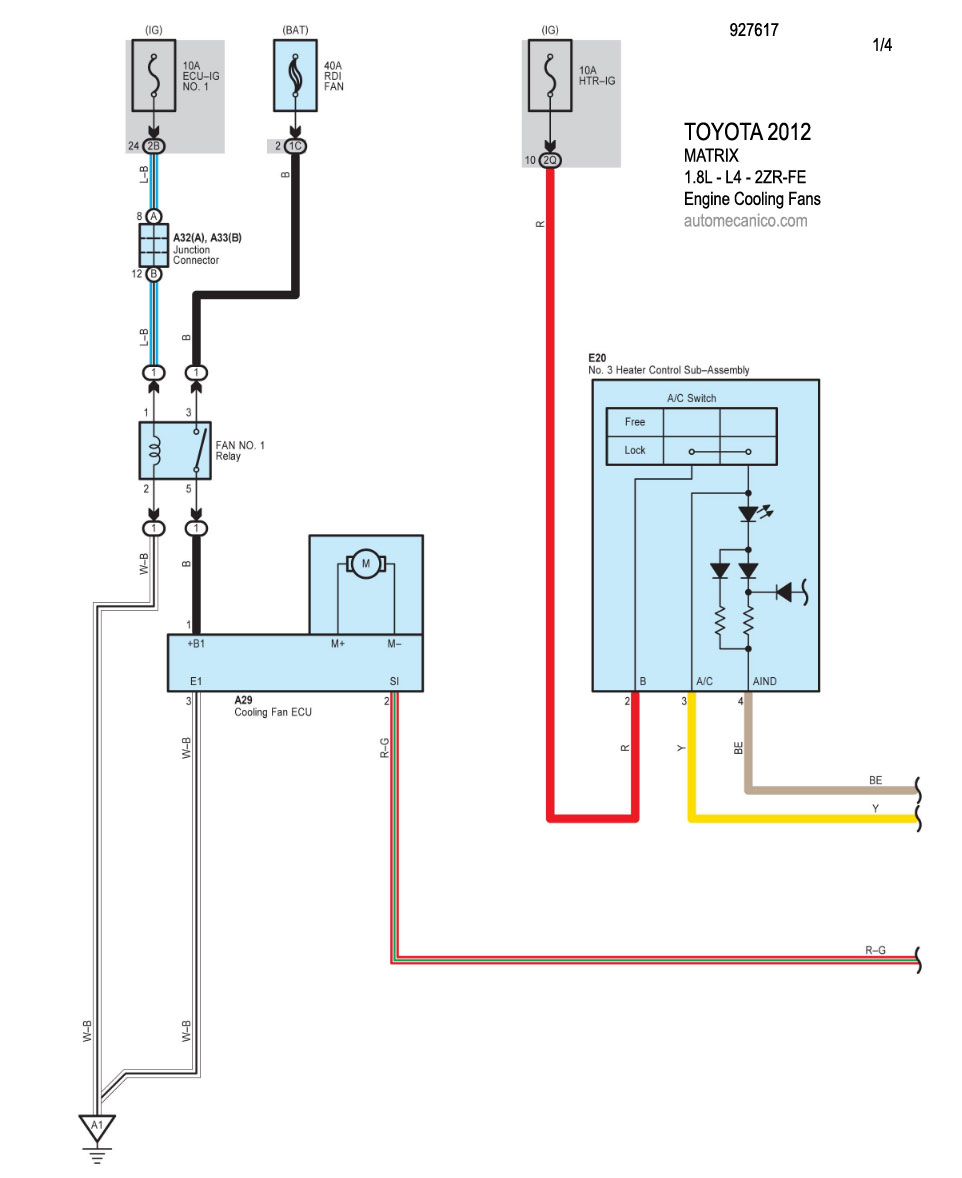

2012 MATRIX: 1.8L - 4 Cil. - 1/4 ENGINE COOLING FANS
2012 MATRIX: 1.8L - 4 Cil. - 2/4 ENGINE COOLING FANS
2012 MATRIX: 1.8L - 4 Cil. - 3/4 ENGINE COOLING FANS

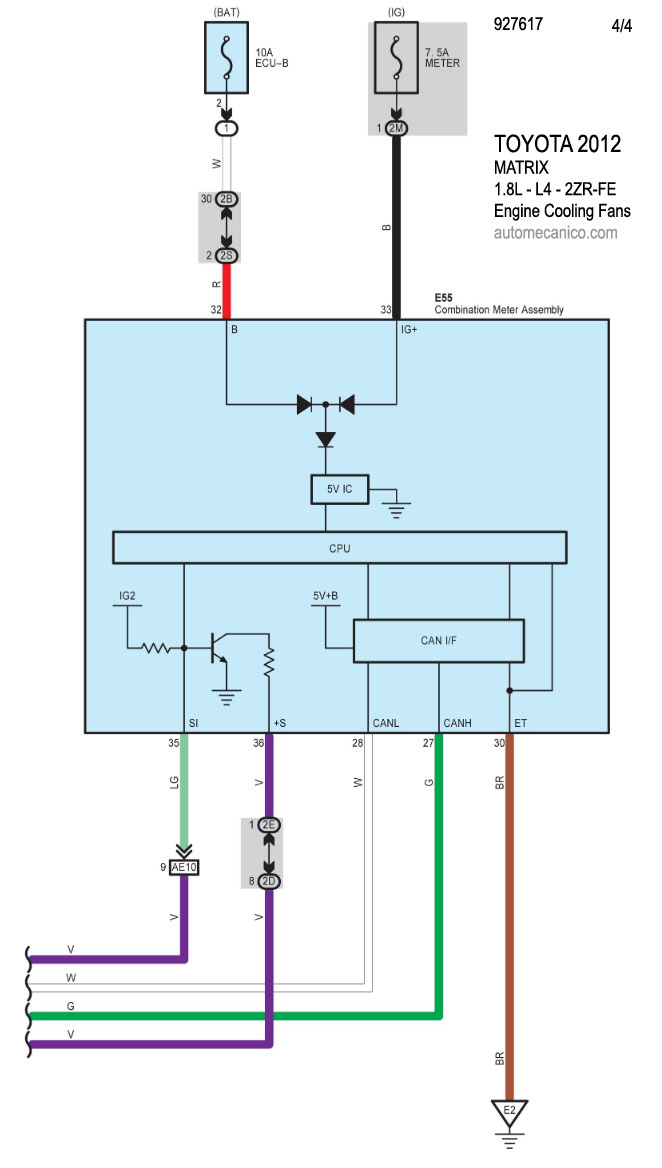

2012 MATRIX: 1.8L - 4 Cil. - 4/4 ENGINE COOLING FANS

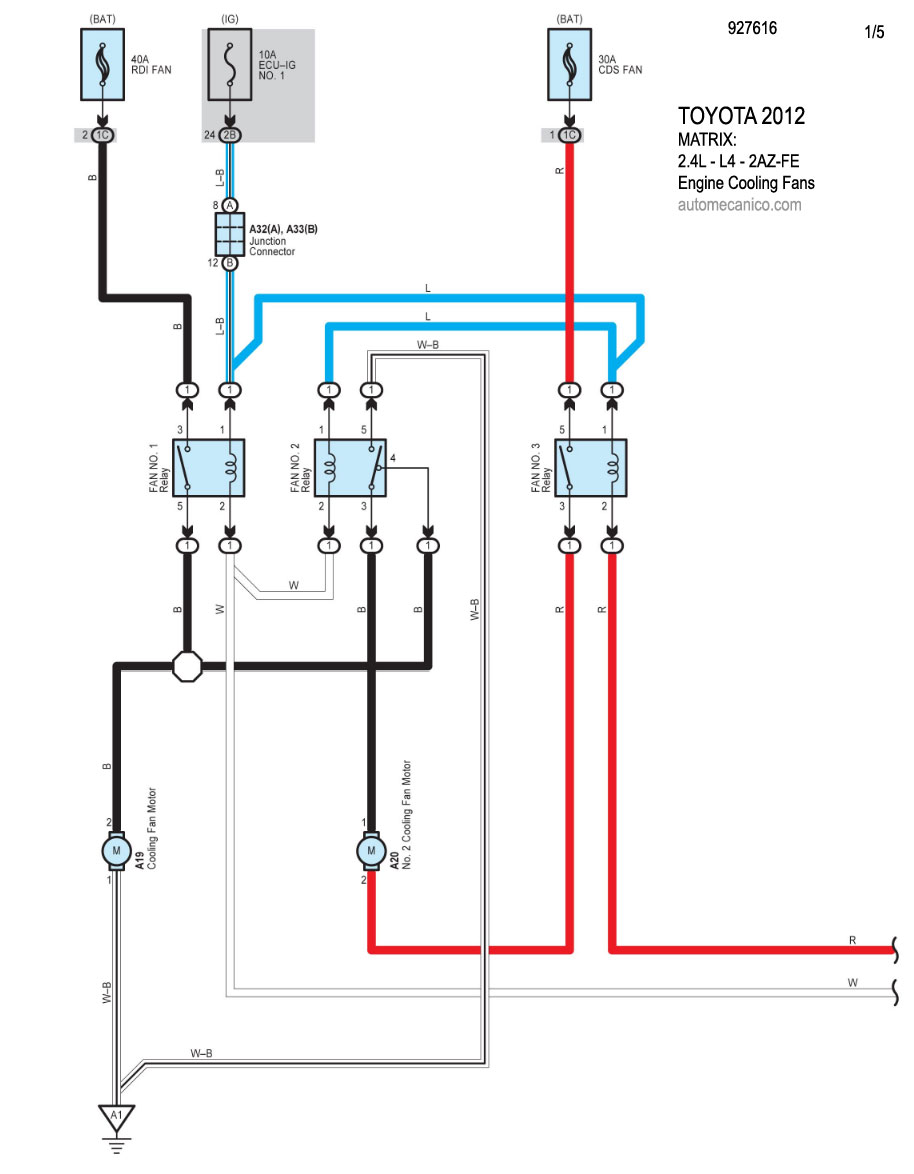

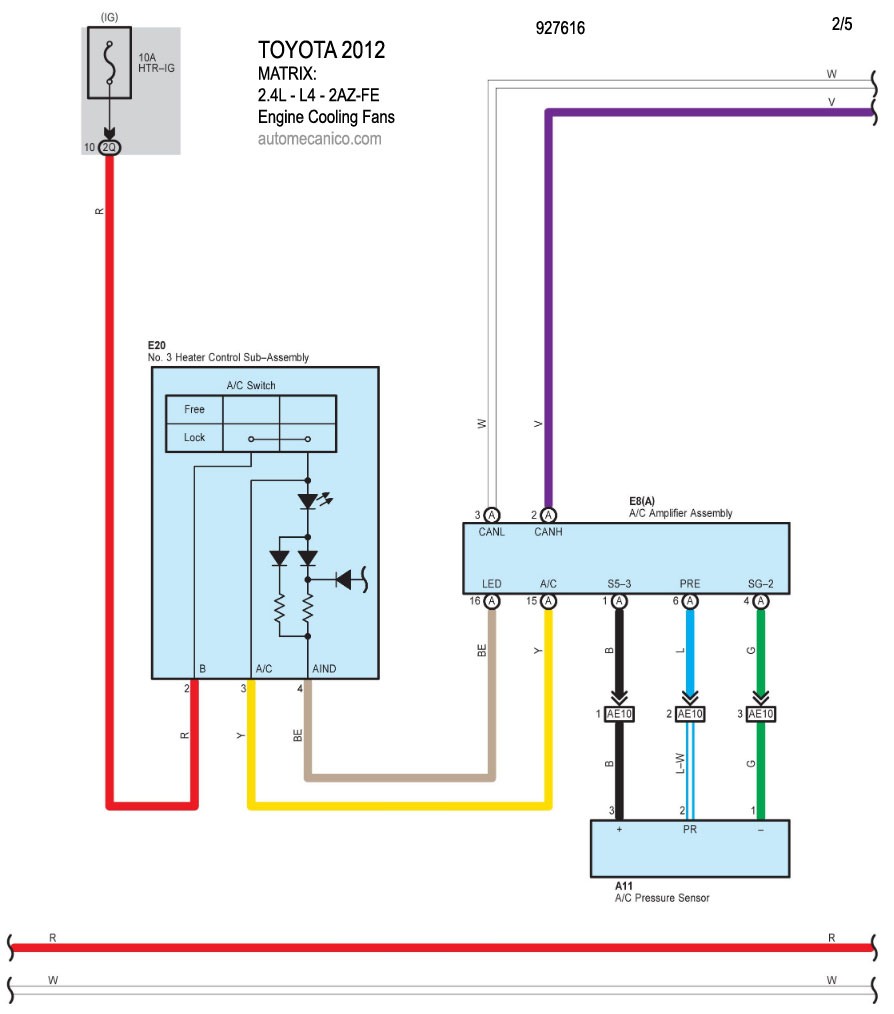

2012 MATRIX: 2.4L - 4 Cil. - 1/5 ENGINE COOLING FANS
2012 MATRIX: 2.4L - 4 Cil. - 2/5 ENGINE COOLING FANS

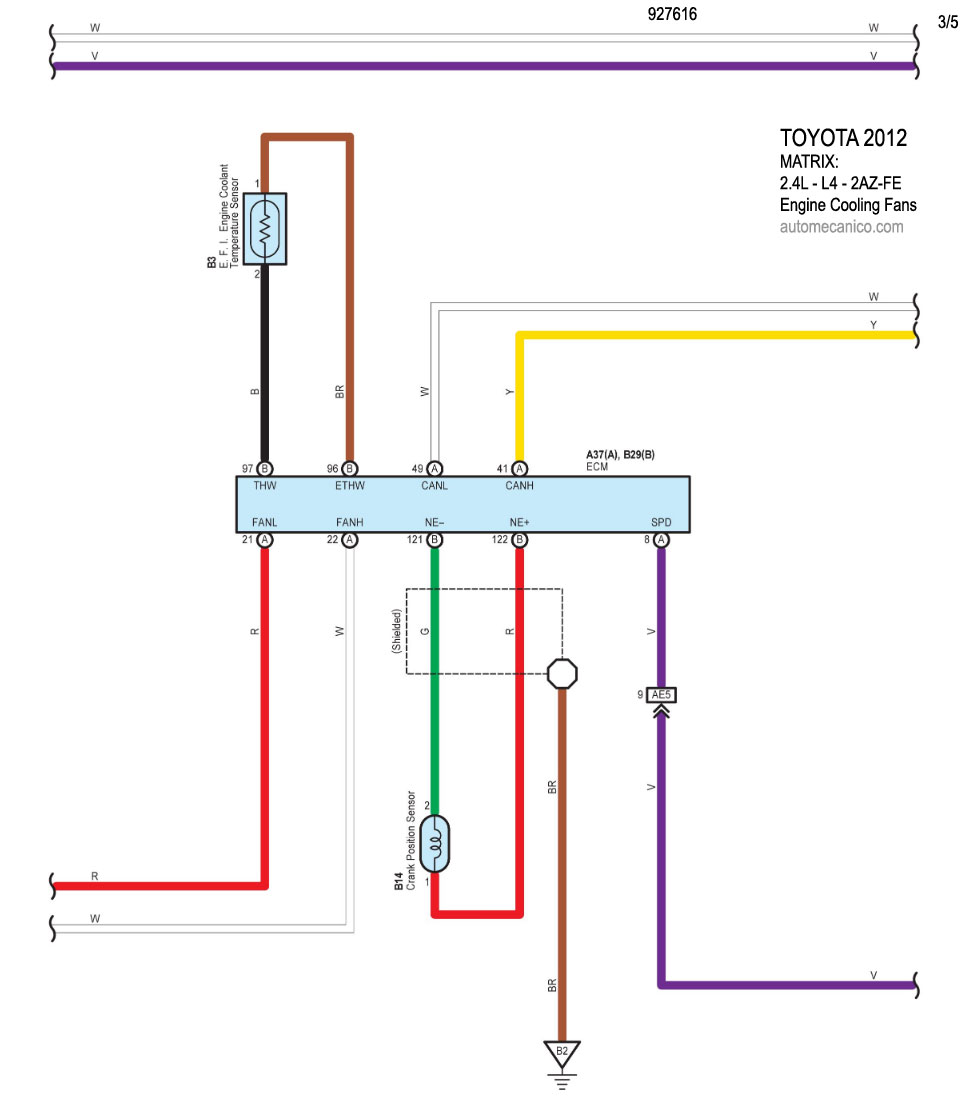

2012 MATRIX: 2.4L - 4 Cil. - 3/5 ENGINE COOLING FANS

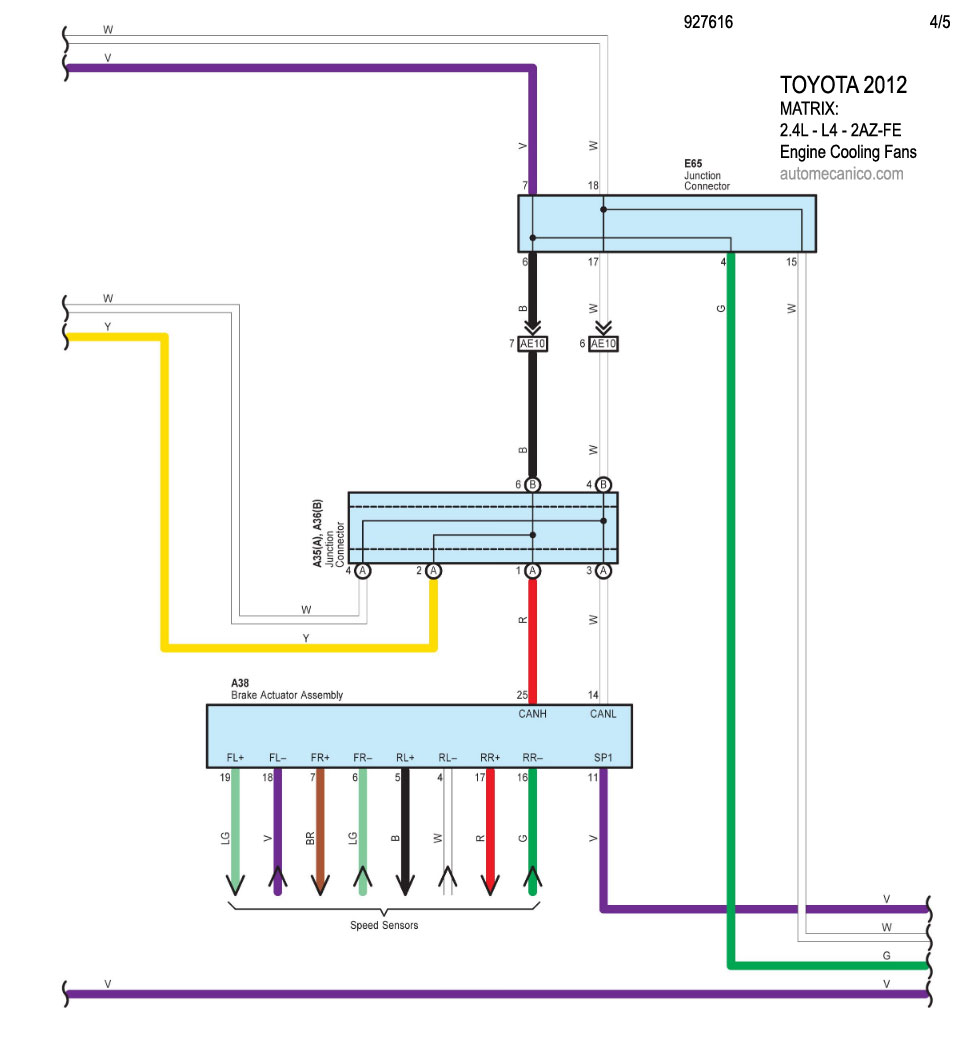

2012 MATRIX: 2.4L - 4 Cil. - 4/5 ENGINE COOLING FANS
2012 MATRIX: 2.4L - 4 Cil. - 5/5 ENGINE COOLING FANS

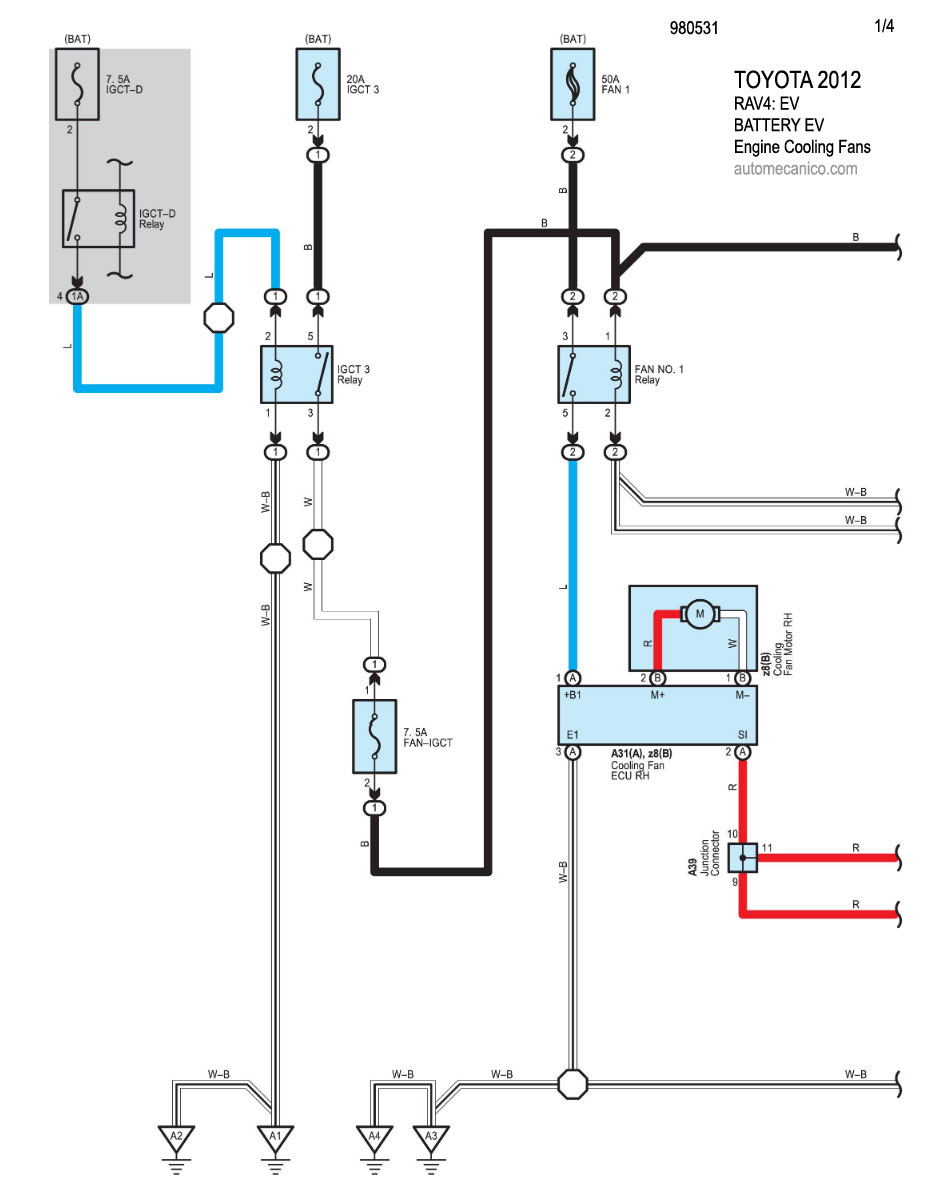

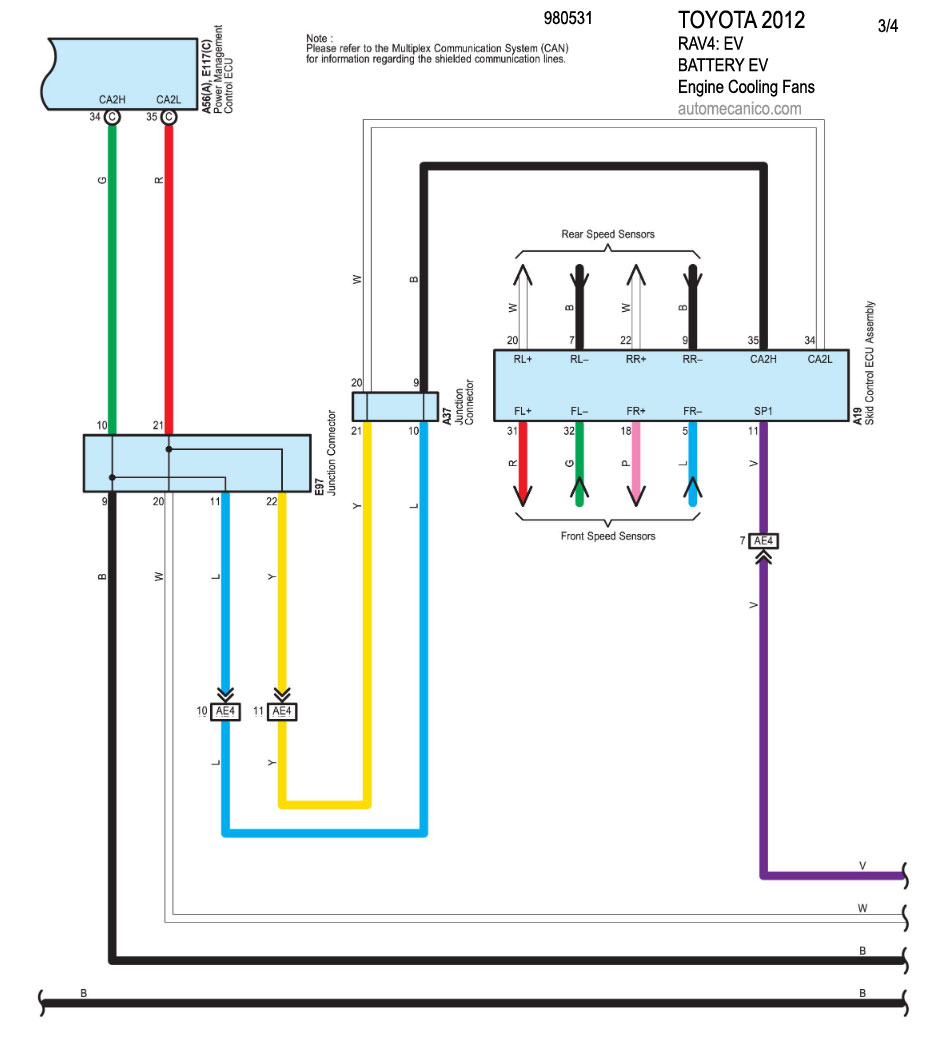

2012 RAV4 : BATTERY EV - 1/4 ENGINE COOLING FANS

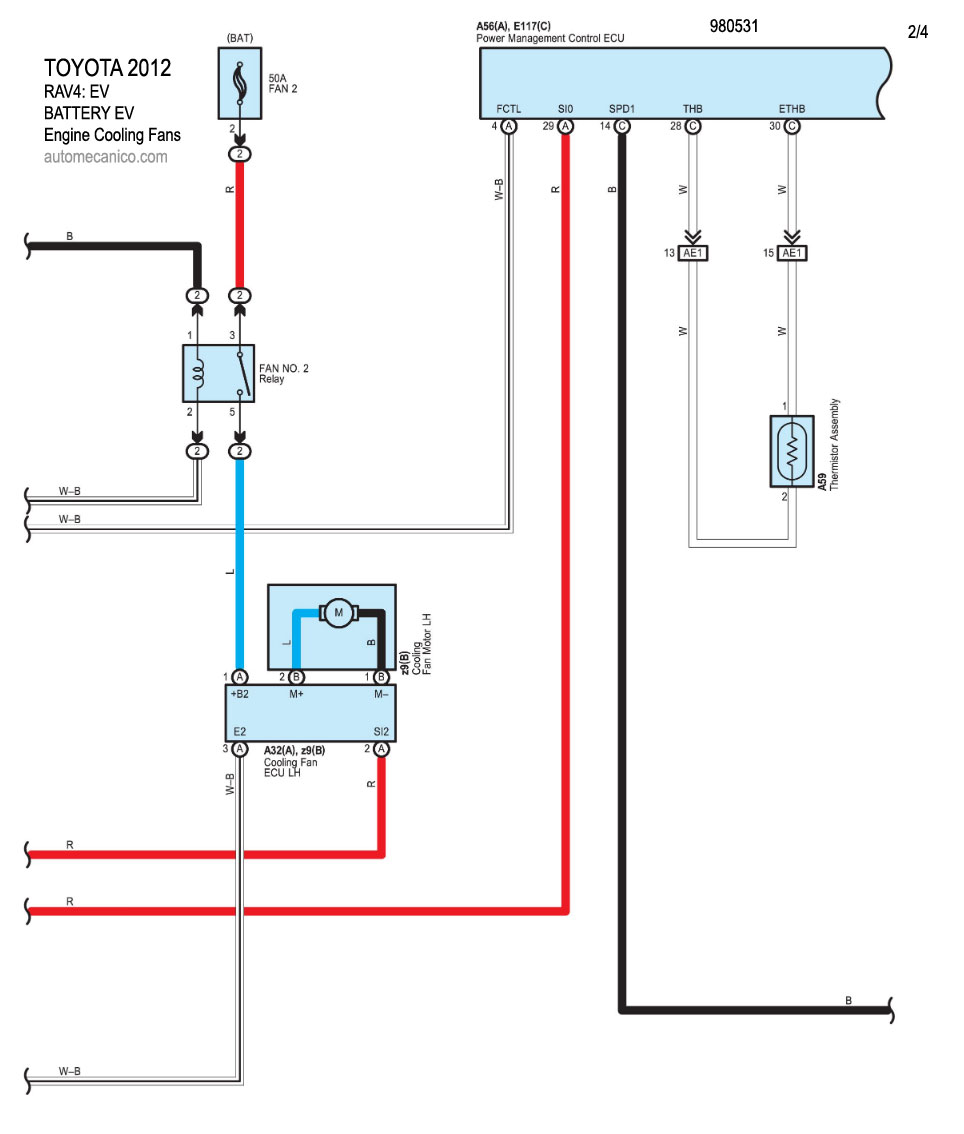

2012 RAV4 : BATTERY EV - 2/4 ENGINE COOLING FANS
2012 RAV4 : BATTERY EV - 3/4 ENGINE COOLING FANS

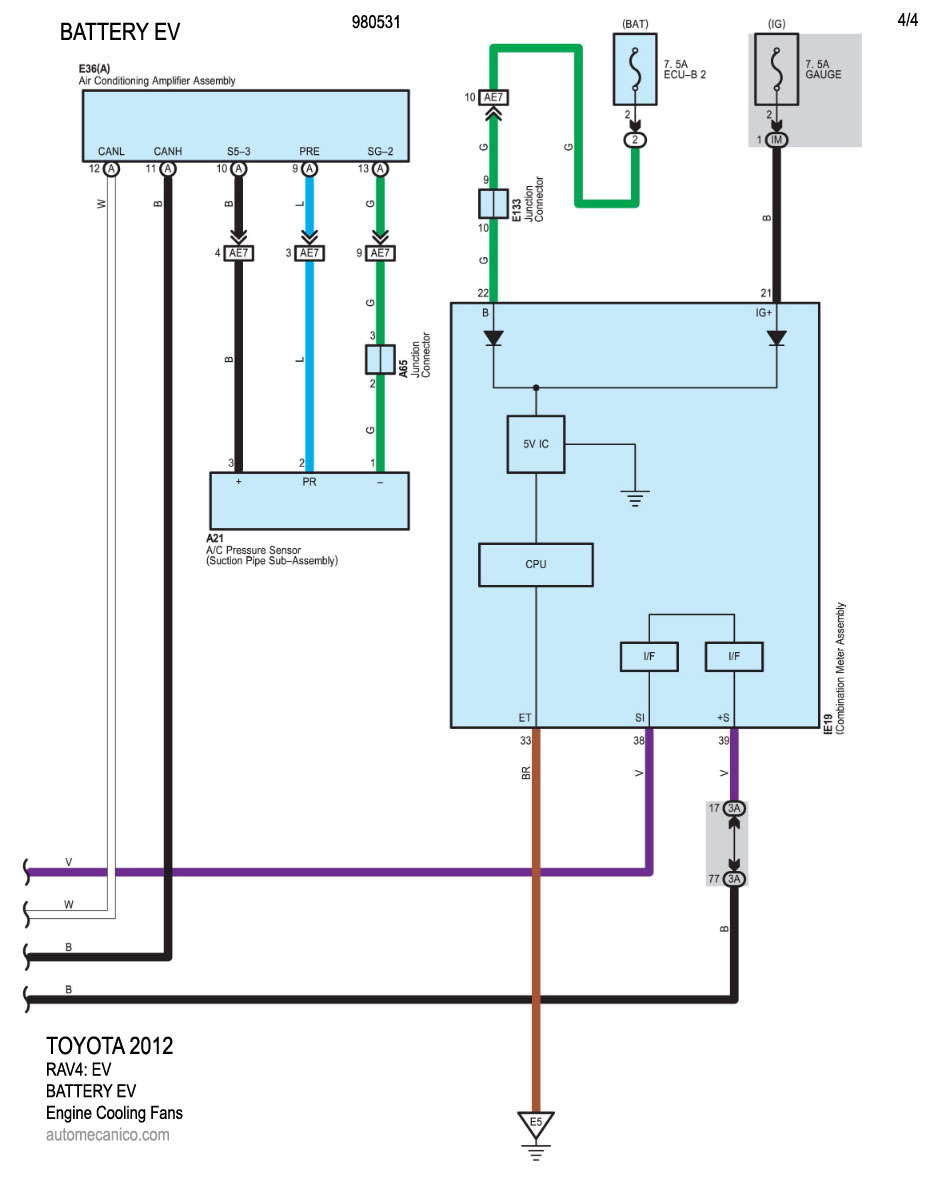

2012 RAV4 : BATTERY EV - 4/4 ENGINE COOLING FANS

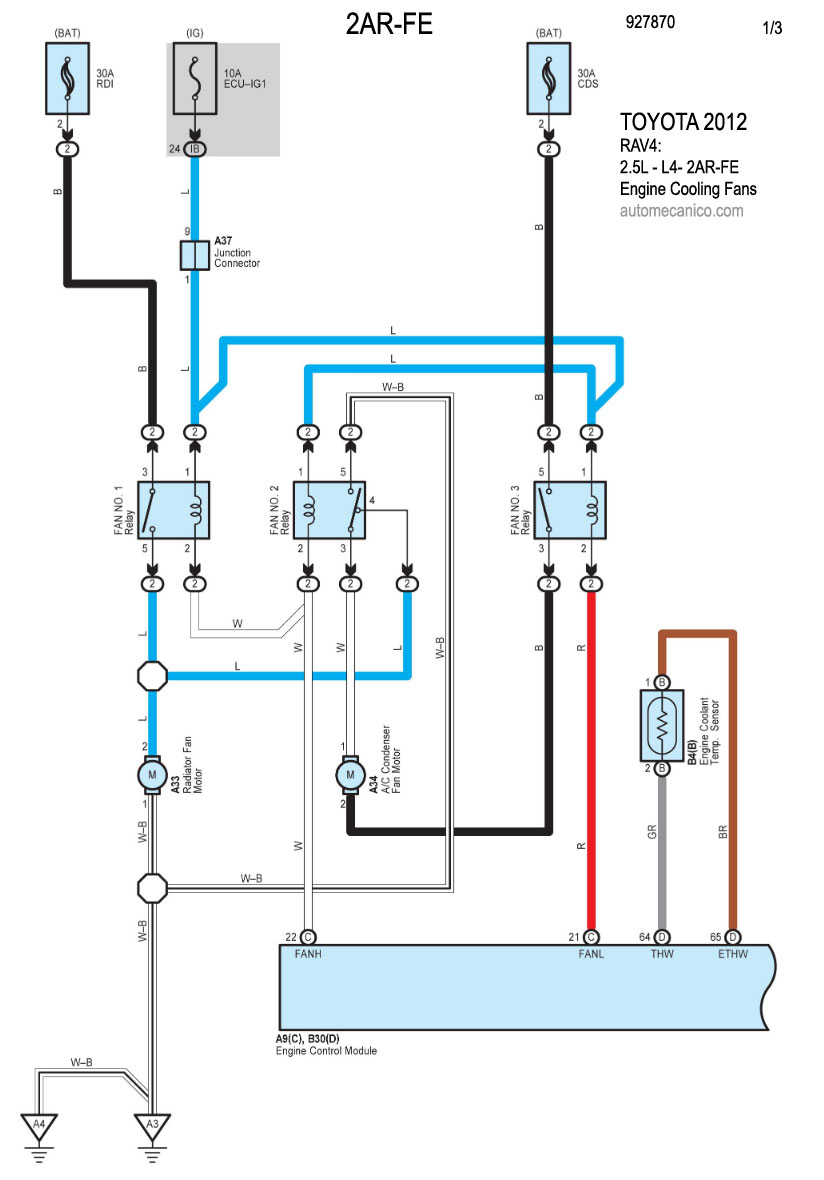

2012 RAV4 : 2.5L - 4 Cil. - 1/3 ENGINE COOLING FANS

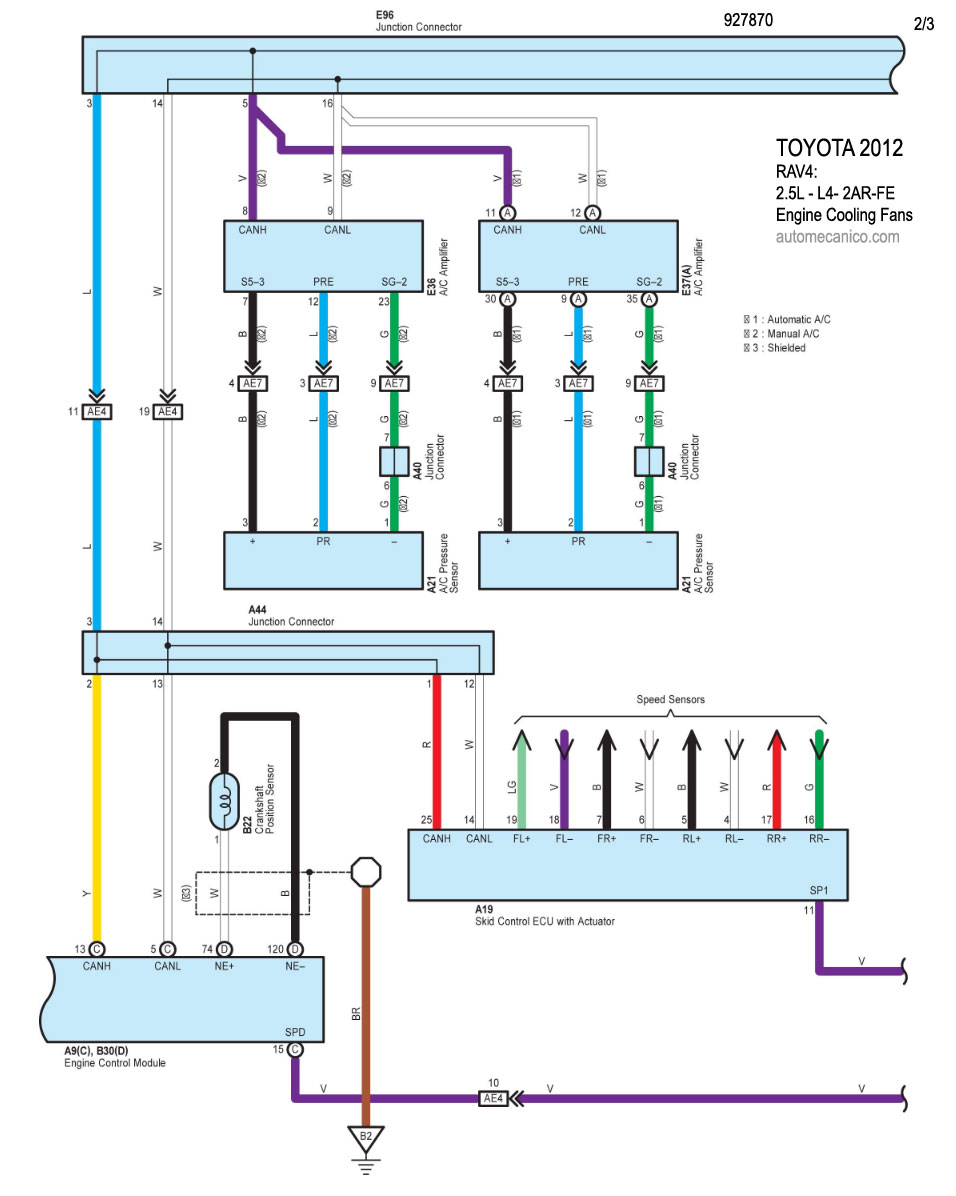

2012 RAV4 : 2.5L - 4 Cil. - 2/3 ENGINE COOLING FANS

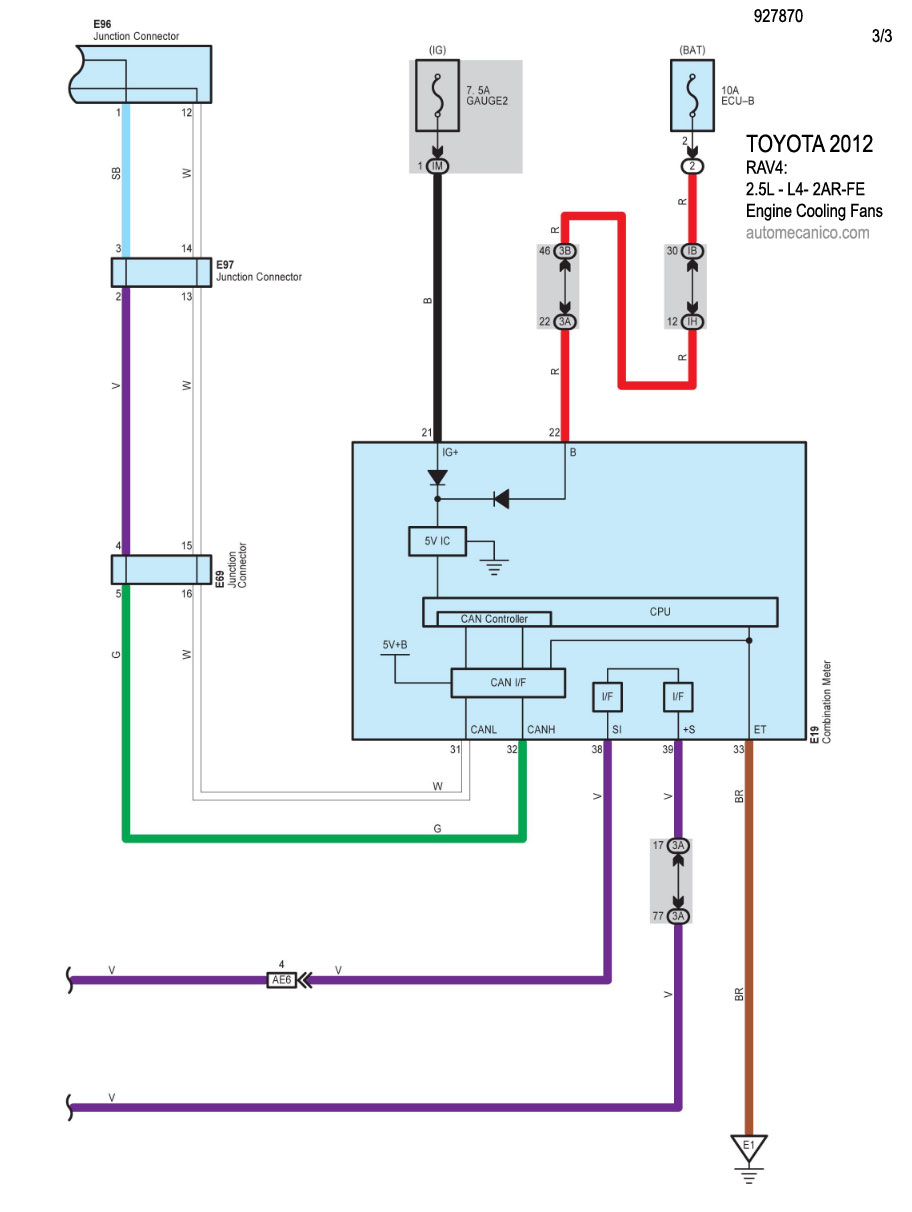

2012 RAV4 : 2.5L - 4 Cil. - 3/3 ENGINE COOLING FANS

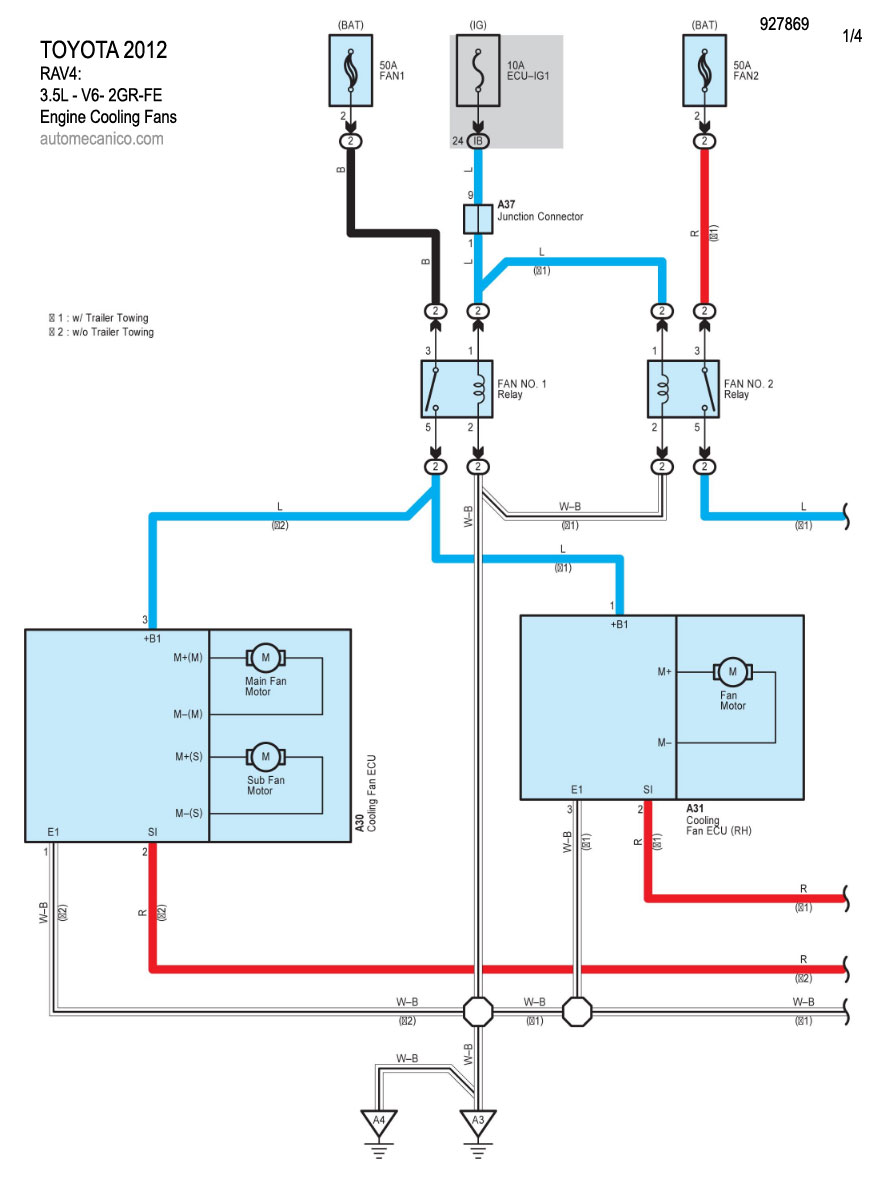

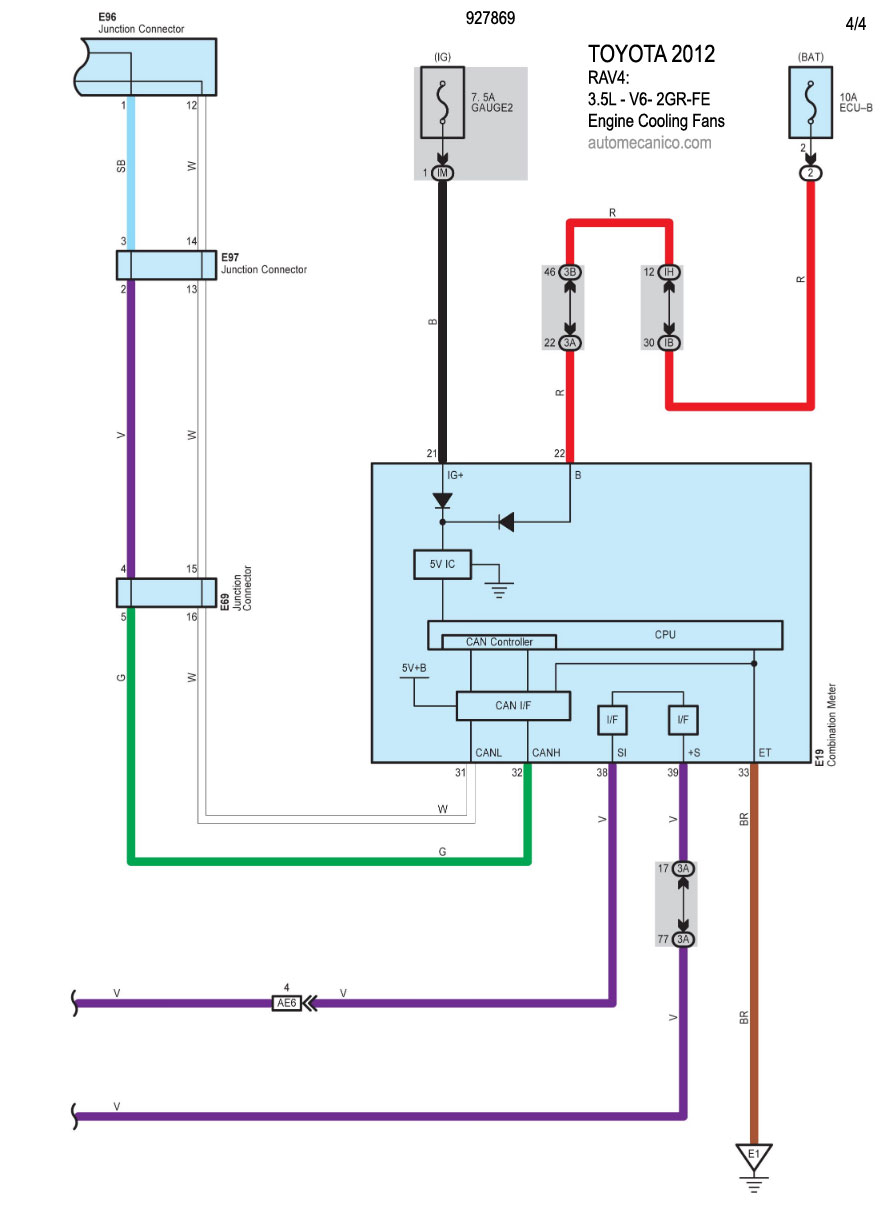

2012 RAV4 : 3.5L - V6 - 1/4 ENGINE COOLING FANS

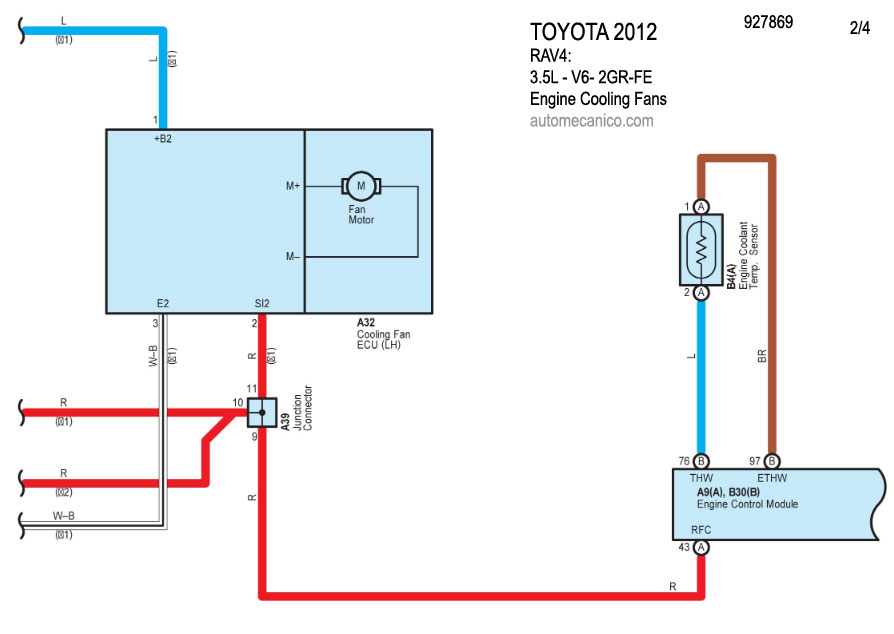

2012 RAV4 : 3.5L - V6 - 2/4 ENGINE COOLING FANS
2012 RAV4 : 3.5L - V6 - 3/4 ENGINE COOLING FANS
2012 RAV4 : 3.5L - V6 - 4/4 ENGINE COOLING FANS

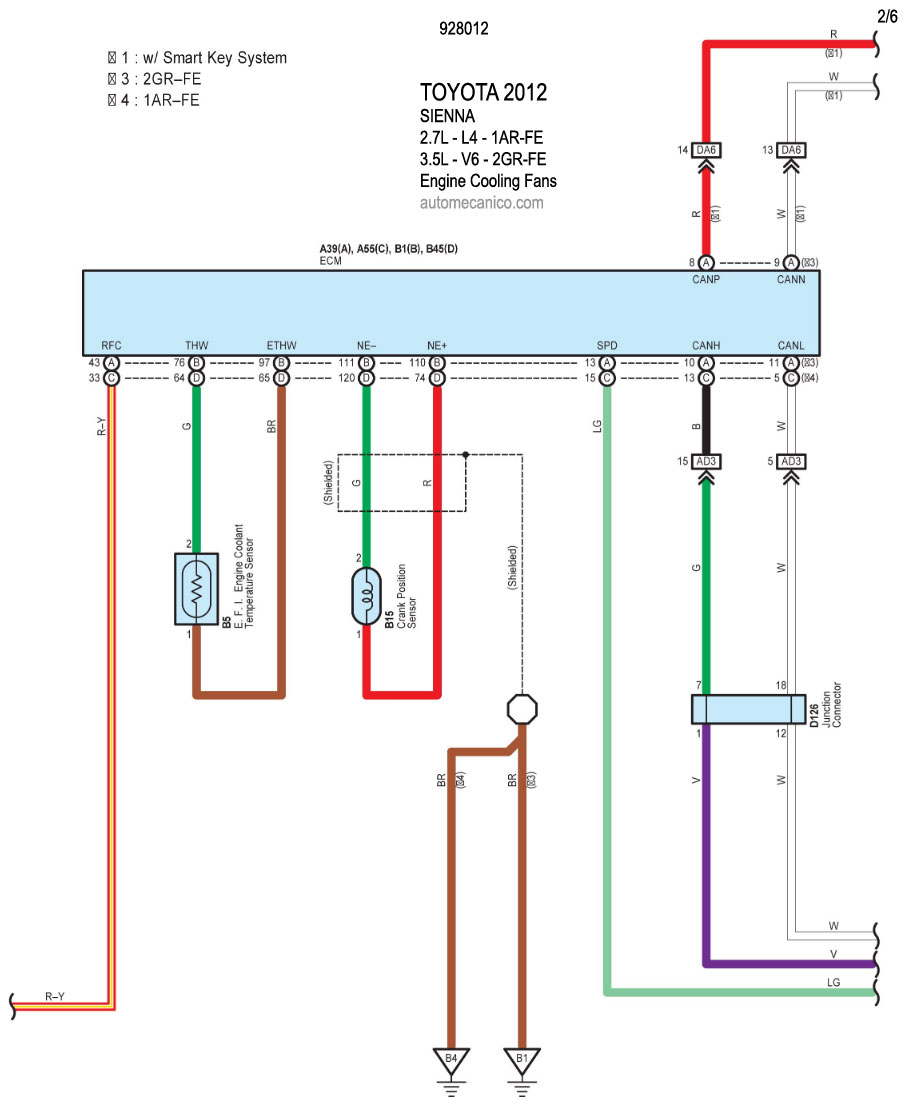

2012 SIENNA :  2.7L 4 Cil. , 3.5L V6 - 1/6 ENGINE COOLING FANS
2012 SIENNA :  2.7L 4 Cil. , 3.5L V6 - 2/6 ENGINE COOLING FANS

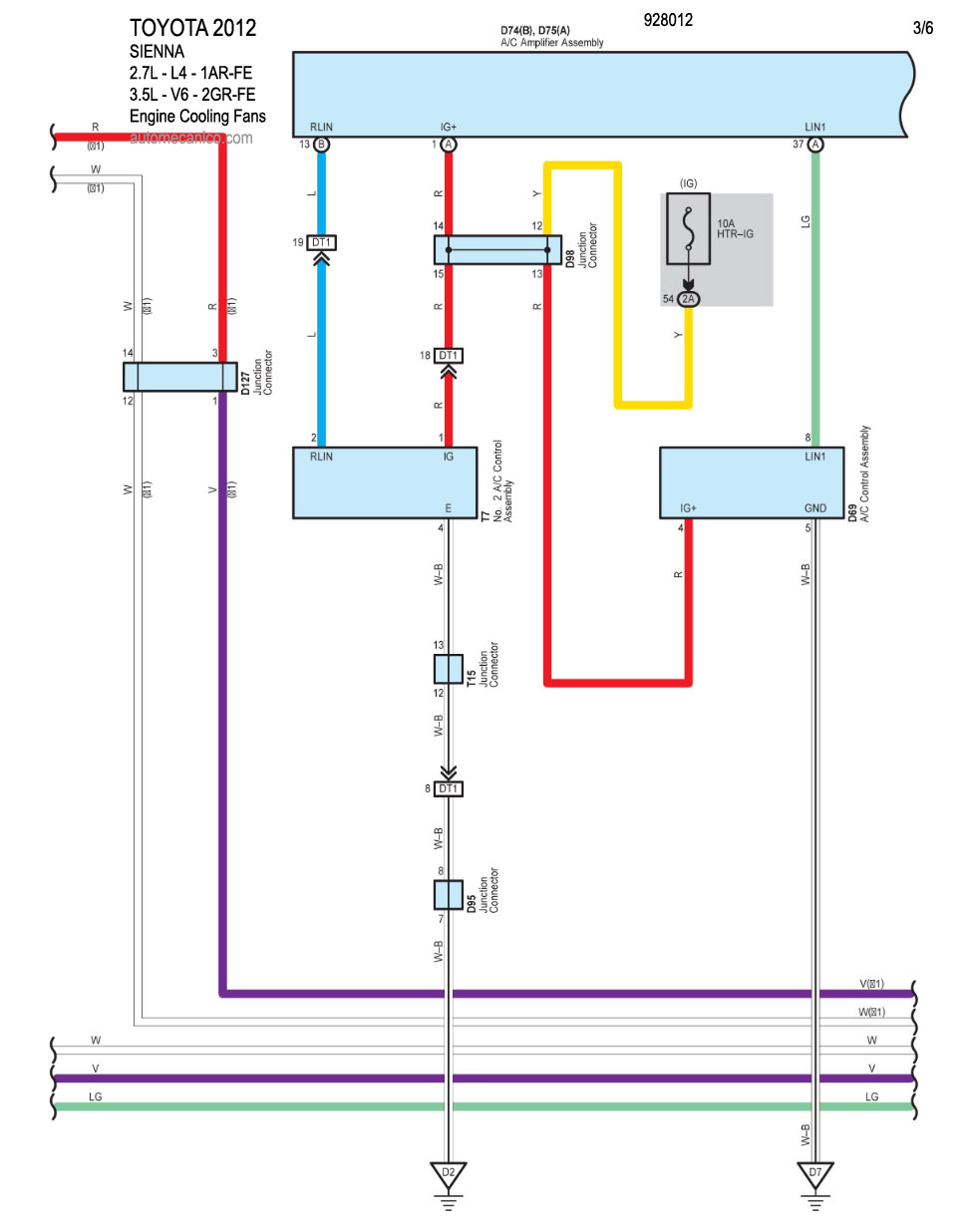

2012 SIENNA :  2.7L 4 Cil. , 3.5L V6 - 3/6 ENGINE COOLING FANS

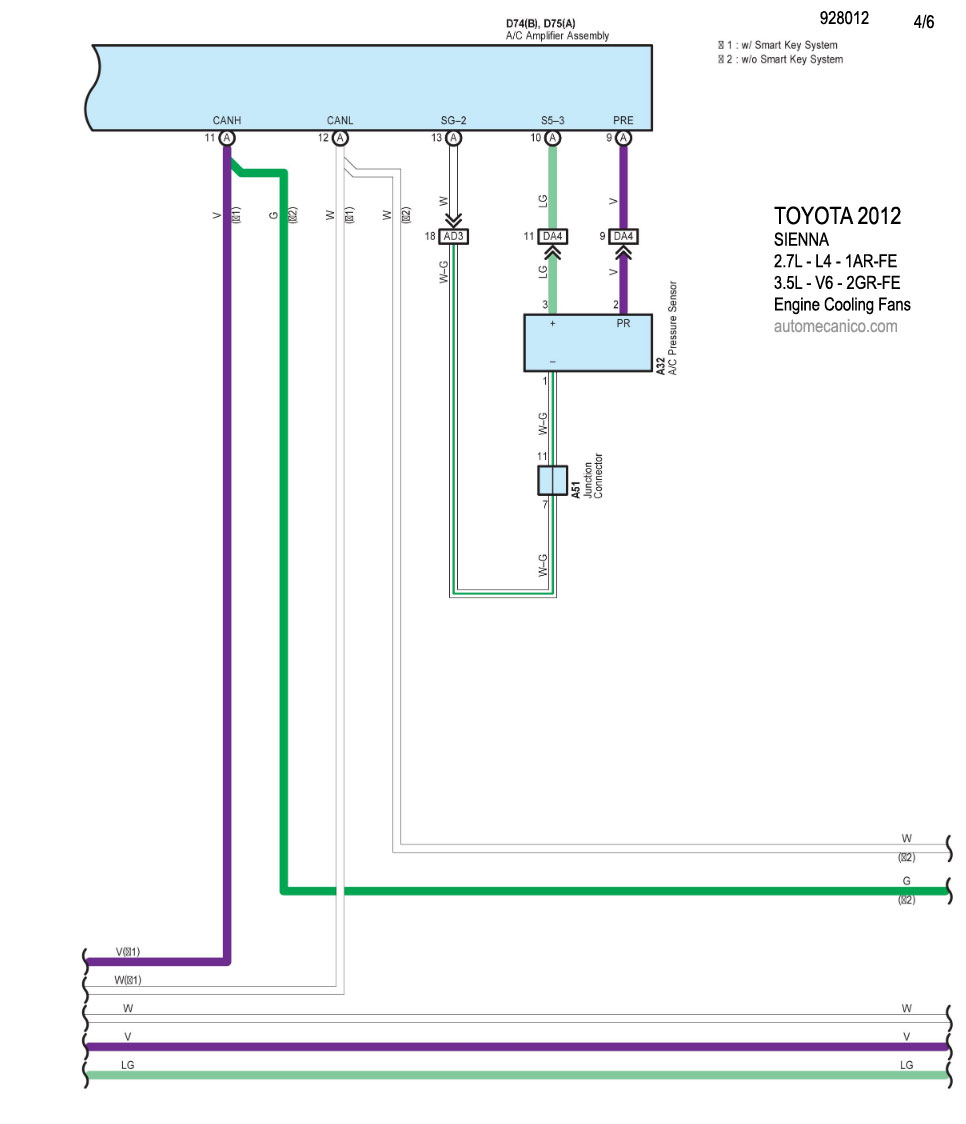

2012 SIENNA :  2.7L 4 Cil. , 3.5L V6 - 4/6 ENGINE COOLING FANS

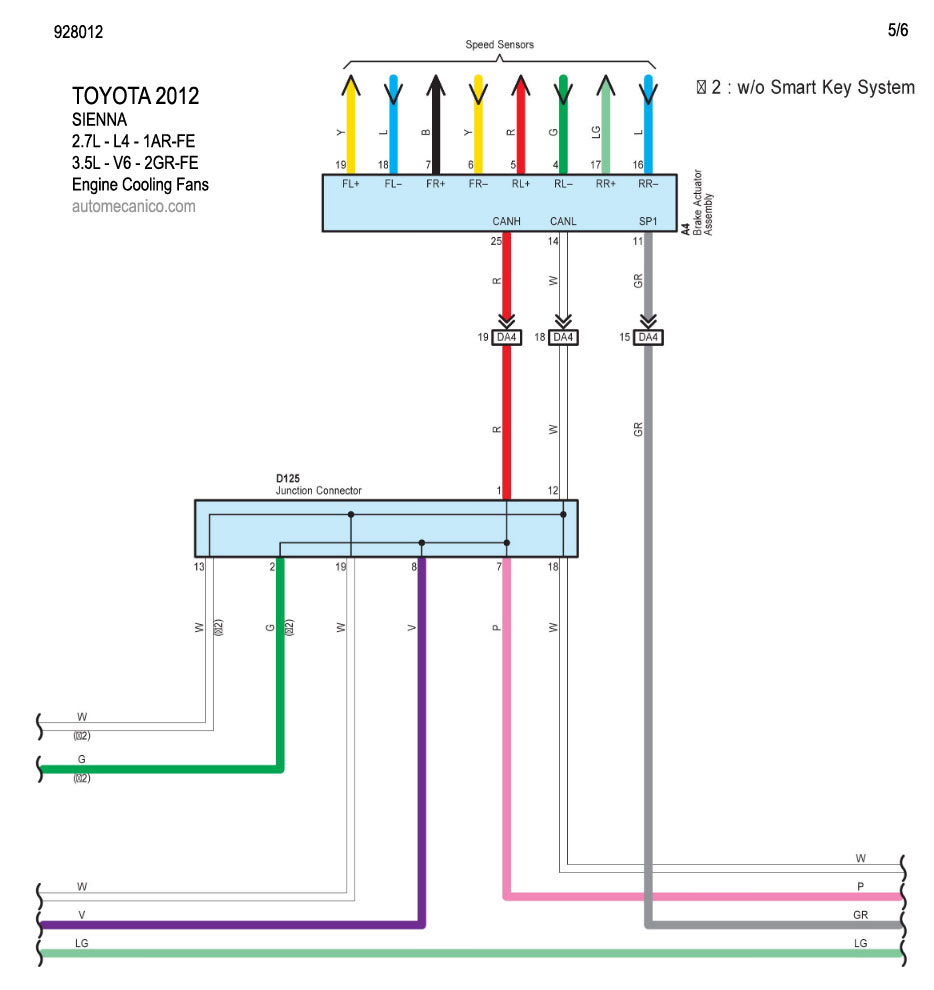

2012 SIENNA :  2.7L 4 Cil. , 3.5L V6 - 5/6 ENGINE COOLING FANS

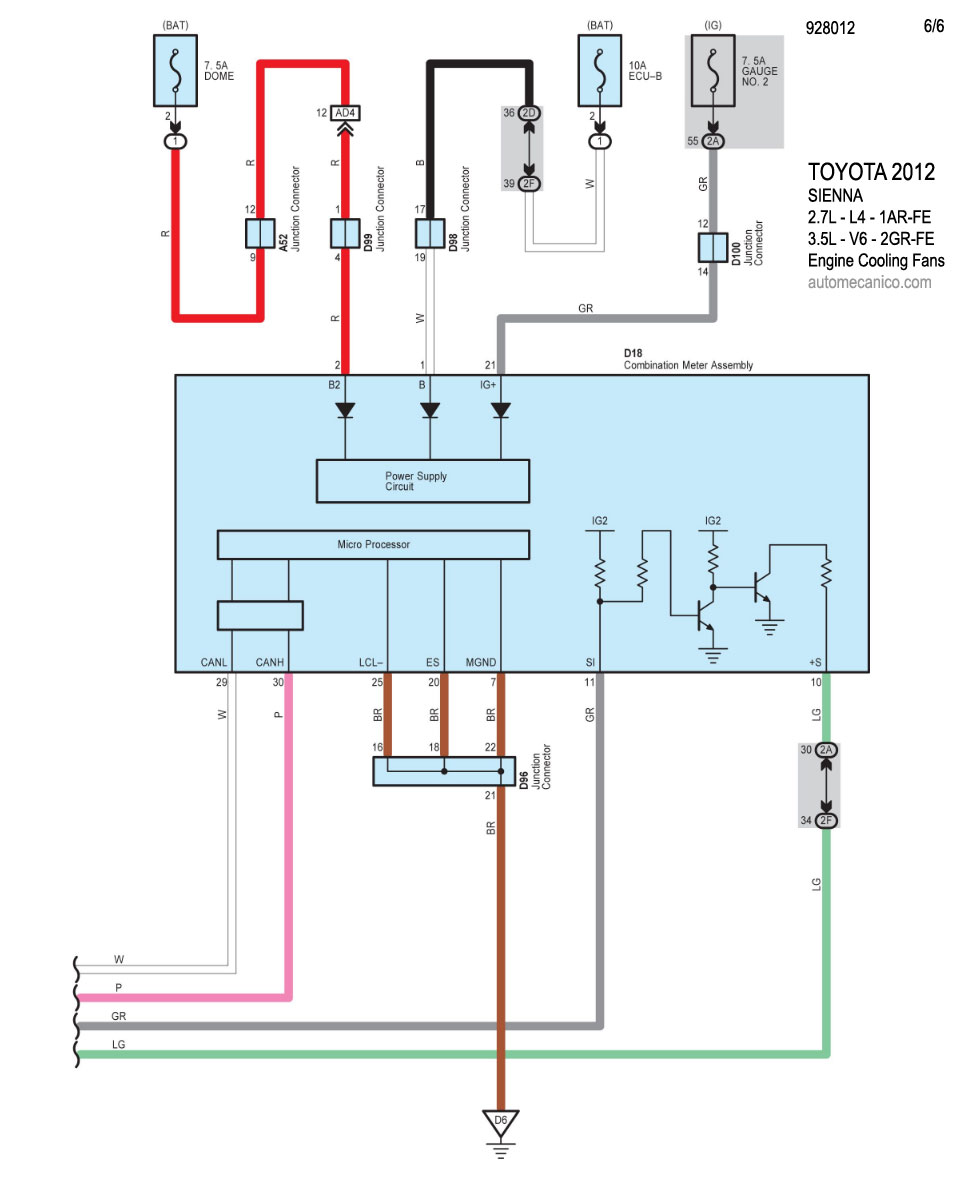

2012 SIENNA :  2.7L 4 Cil. , 3.5L V6 - 6/6 ENGINE COOLING FANS

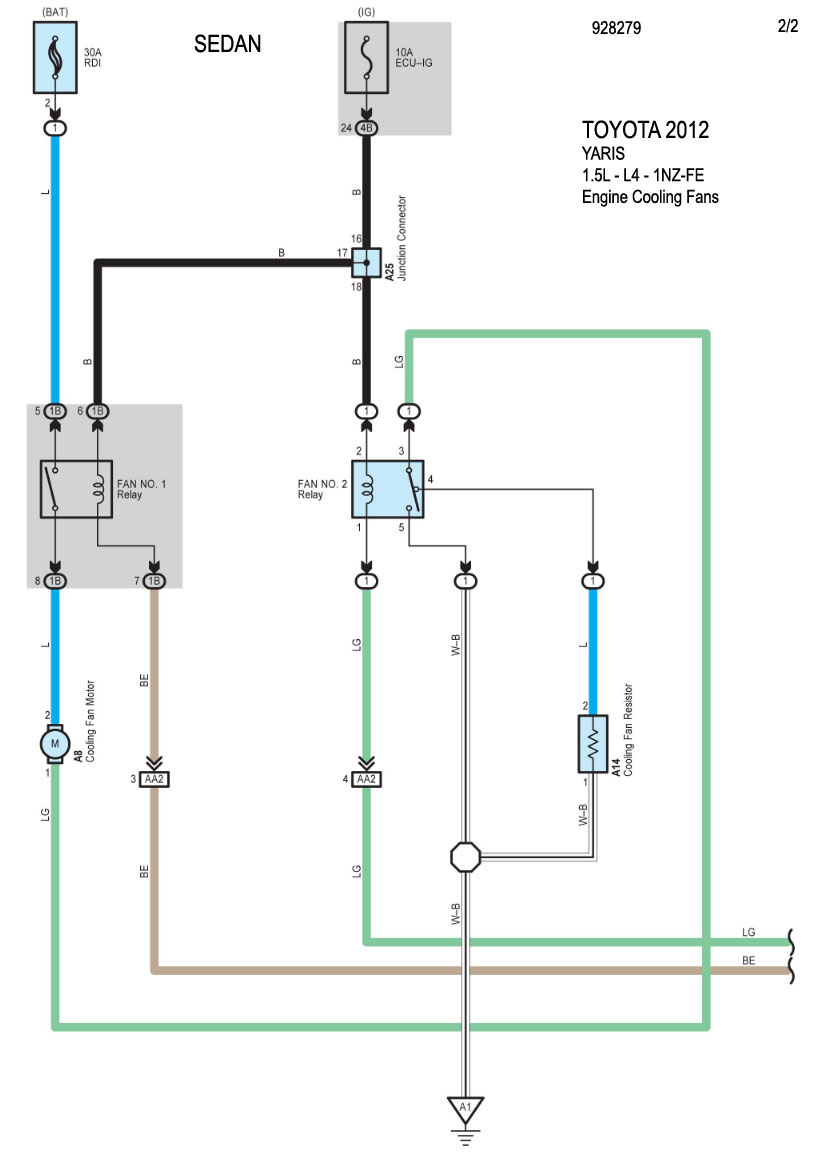

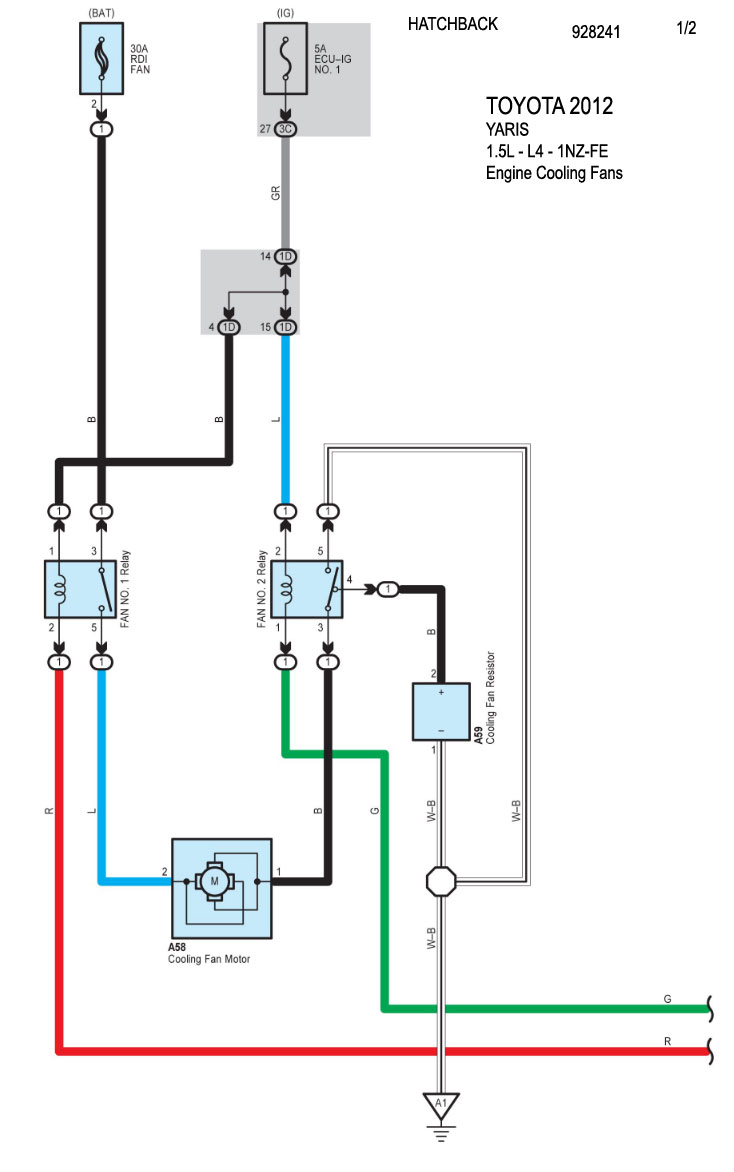

2012 YARIS: 1.5L - 4 Cil. - HATCHBACK ENGINE COOLING FANS
2022 YARIS: 1.5L - 4 Cil. - SEDAN ENGINE COOLING FANS
