| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - GENESIS - 2017 |
DIAGRAMAS: GENESIS - Cooling Fans system - 2017 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: GENESIS 2017 - |
| YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |
| G80: 3.8 | ||

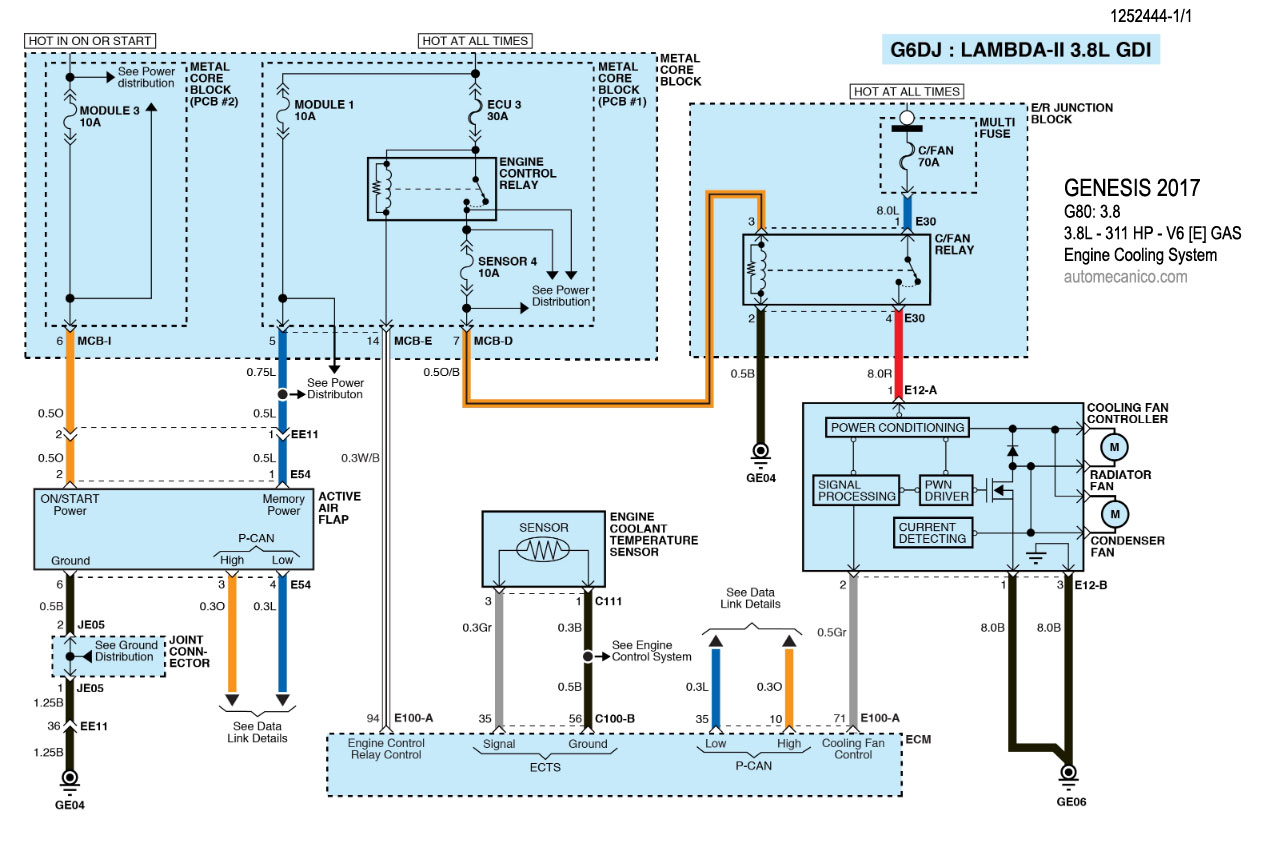

| 2017 | 3.8L - V8 - G6DJ - 1/1 | ENGINE COOLING FANS |
| G80: 5.0 | ||

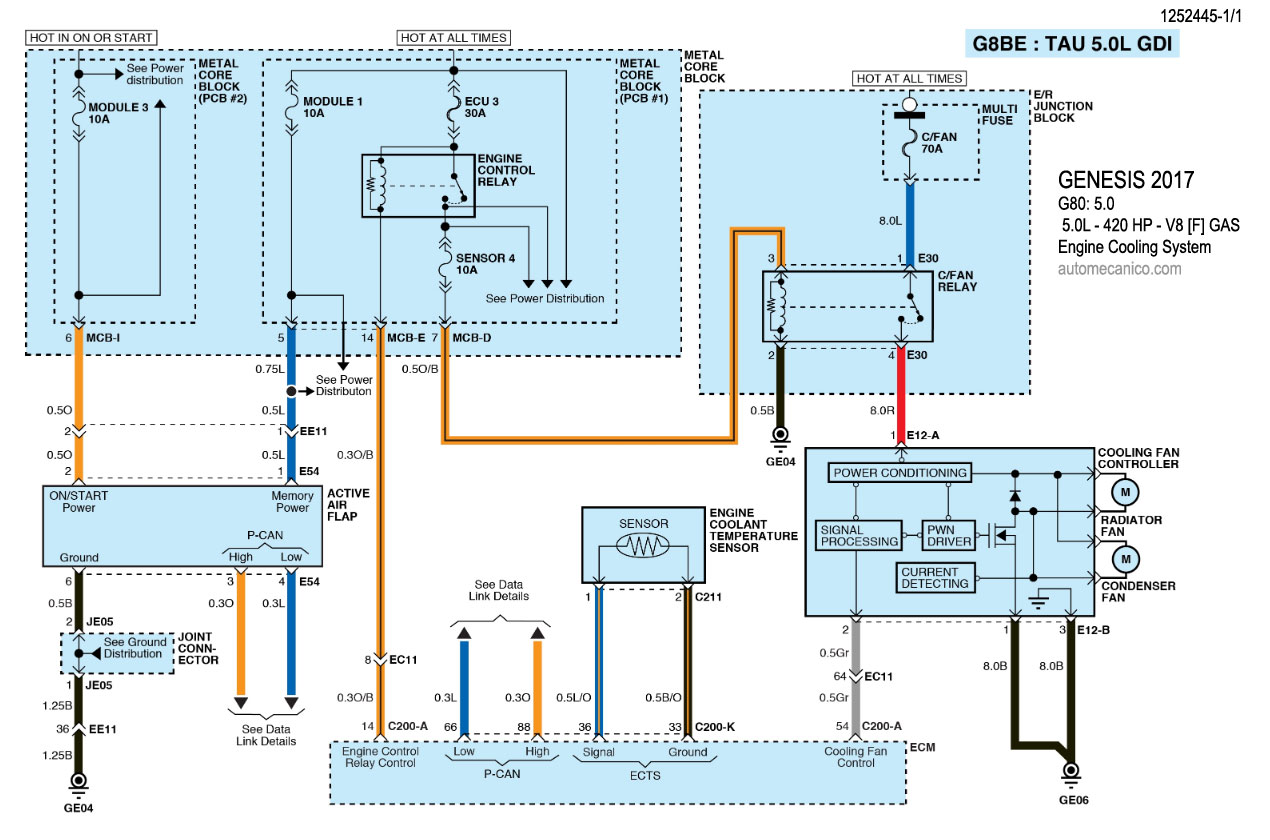

| 2017 | 5.0L - V8 - G8BE - 1/1 | ENGINE COOLING FANS |
| 2017 | G90: PREMIUM | |

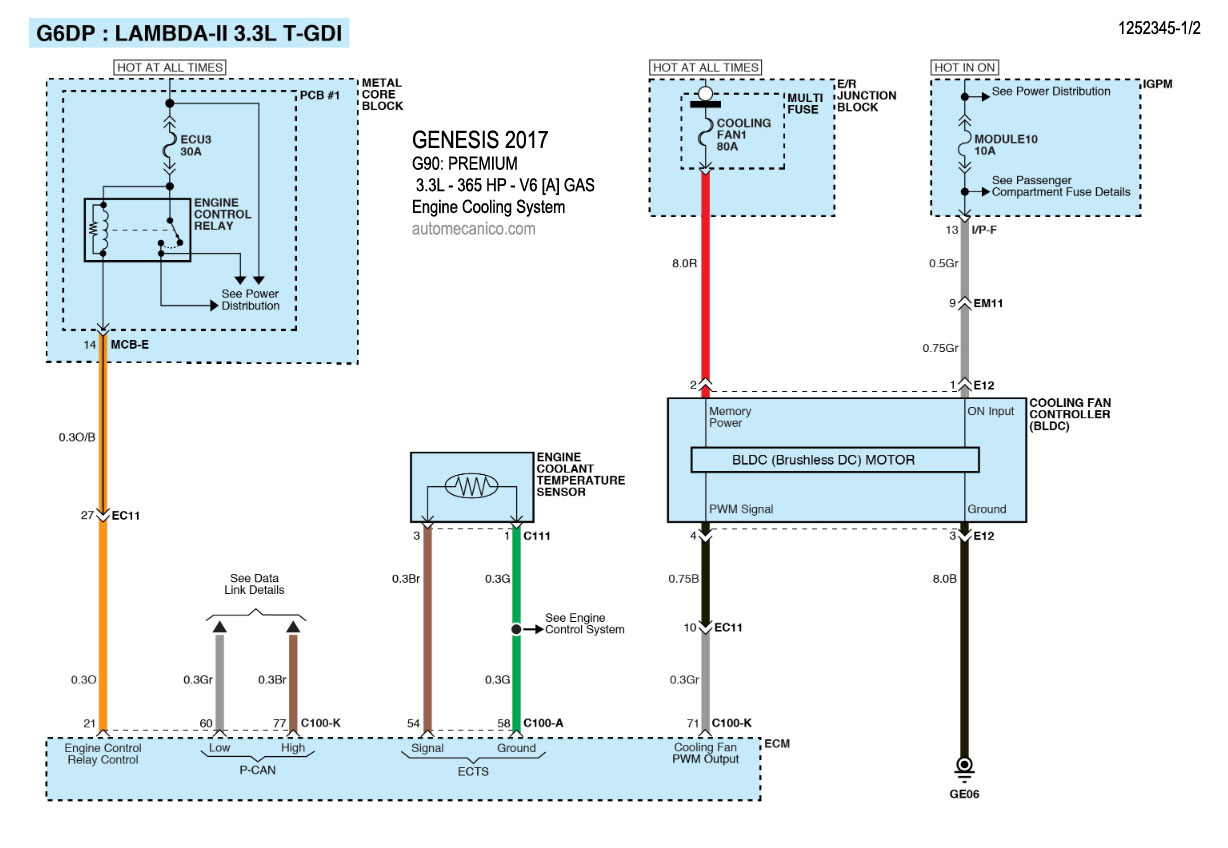

| 2017 | 3.3L - V6 - G6DP - 1/2 | ENGINE COOLING FANS |

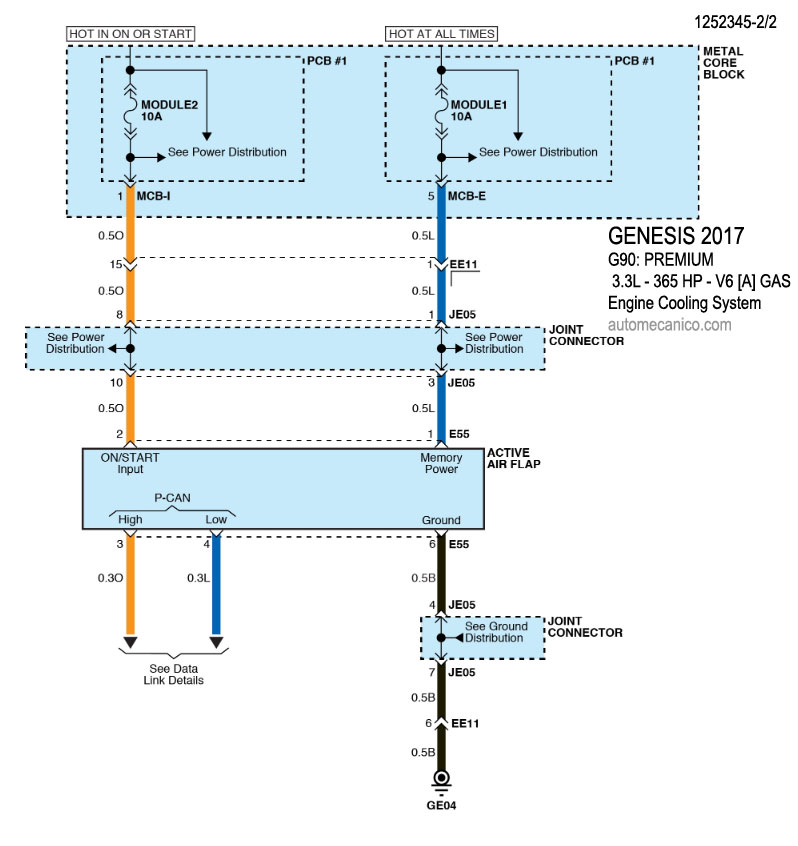

| 2017 | 3.3L - V6 - G6DP - 2/2 | ENGINE COOLING FANS |
| G90: ULTIMATE | ||
| 2017 | 5.0L - V8 - G8BE - 1/2 | ENGINE COOLING FANS |

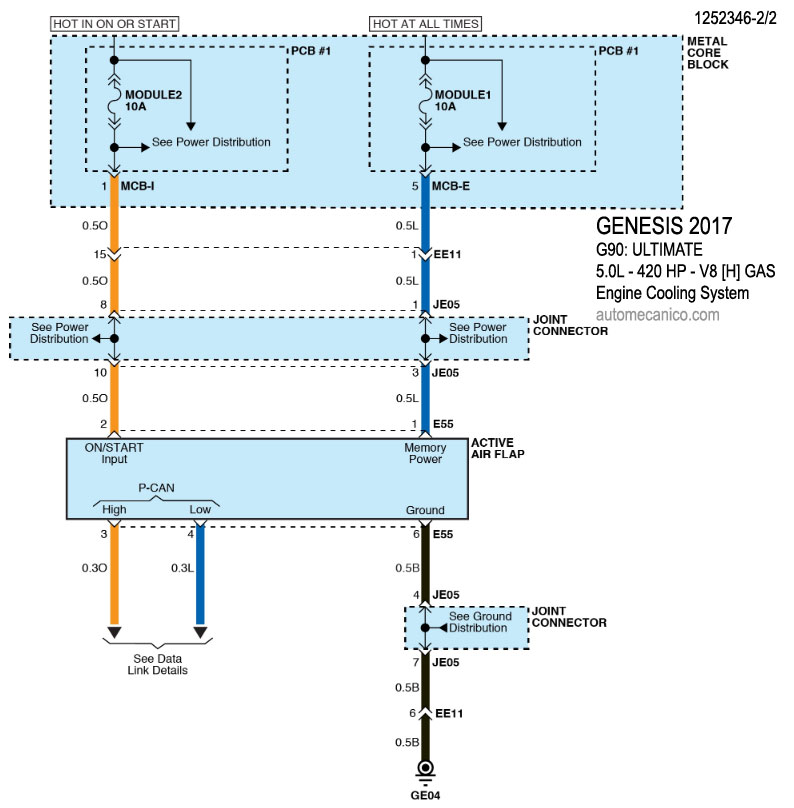

| 2017 | 5.0L - V8 - G8BE - 2/2 | ENGINE COOLING FANS |
