CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - JEEP - 2017

DIAGRAMAS: JEEP - Cooling Fans system - 2017 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: JEEP 2017 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
  CHEROKEE: LATITUDE

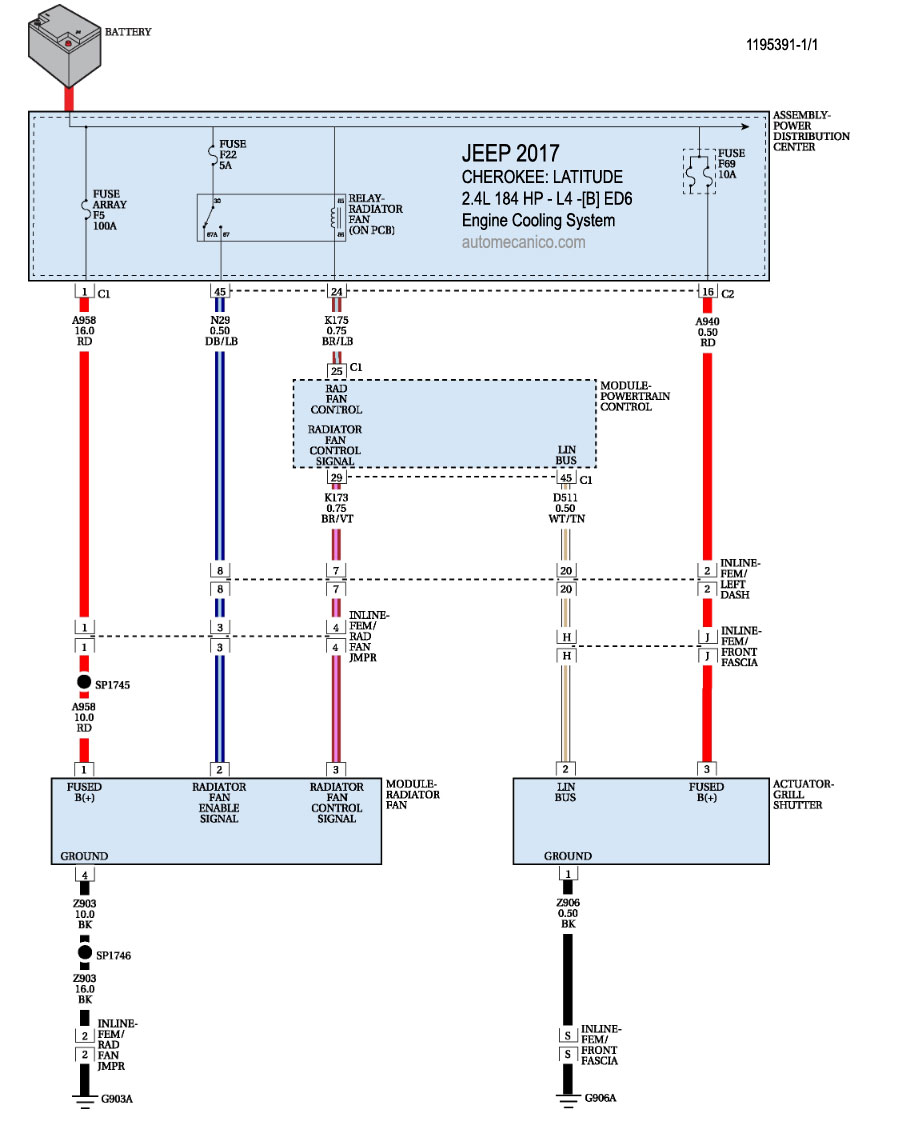

2017 2.4L - 4 Cil. -  ED6 COOLING FANS SYSTEM

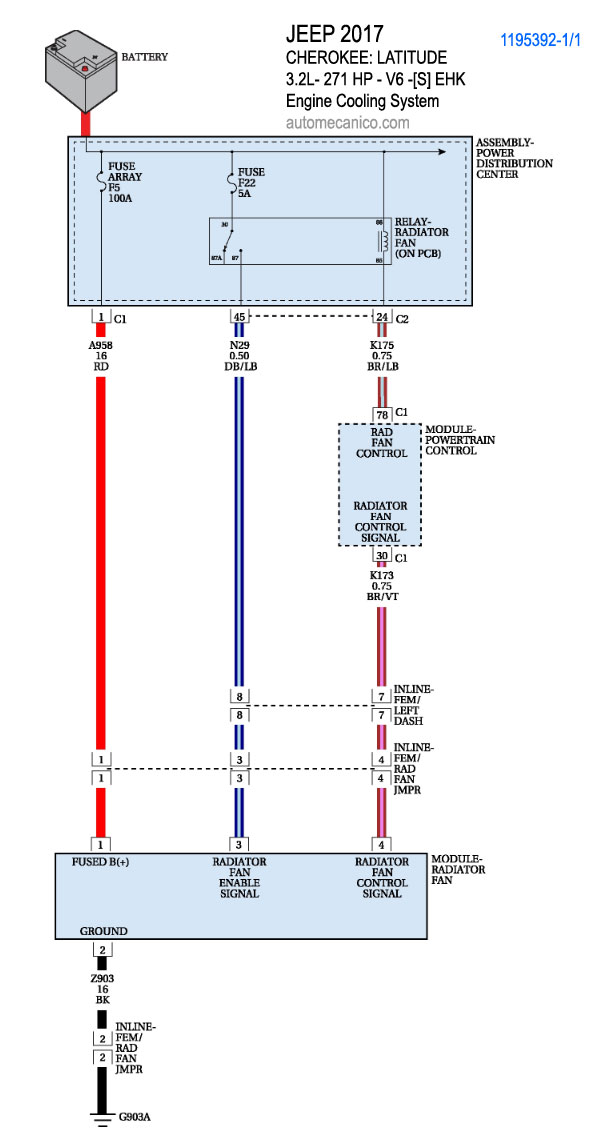

2017 3.2L - V6 -  EHK COOLING FANS SYSTEM
  COMPASS: LATITUDE

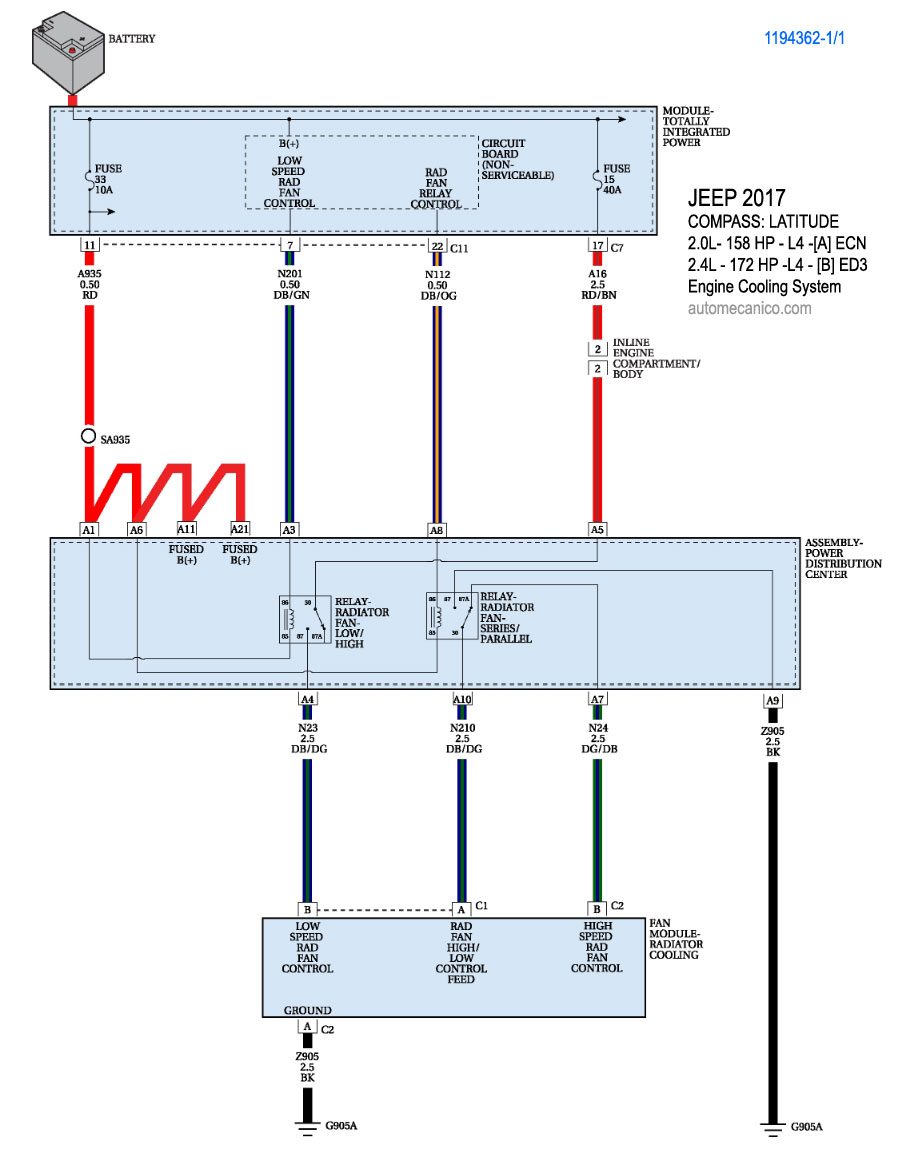

2017 2.0L - 4 Cil. ECN COOLING FANS SYSTEM
2017 2.4L - 4 Cil. ED3 COOLING FANS SYSTEM
  GRAND CHEROKEE: LIMITED

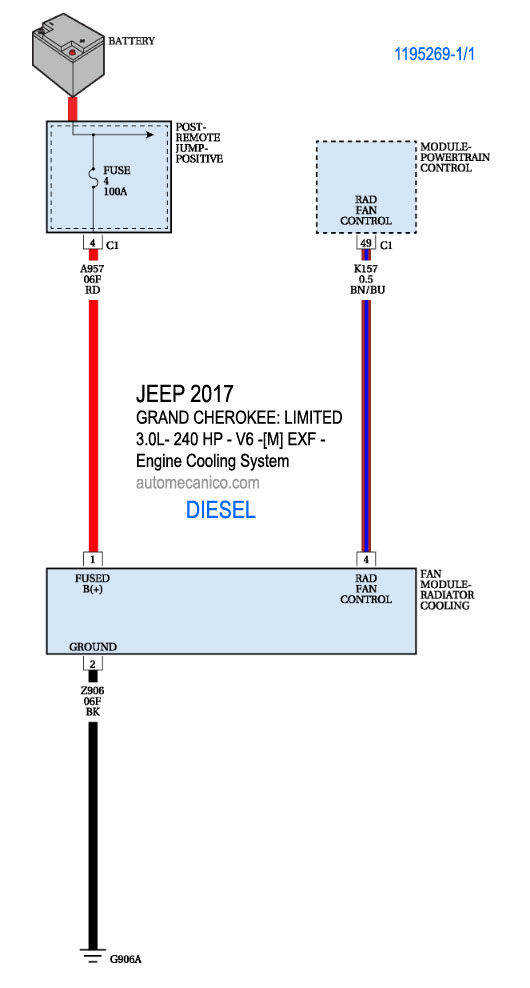

2017 3.0L - V6 - EFX  - Diesel COOLING FANS SYSTEM
  GRAND CHEROKEE: LAREDO

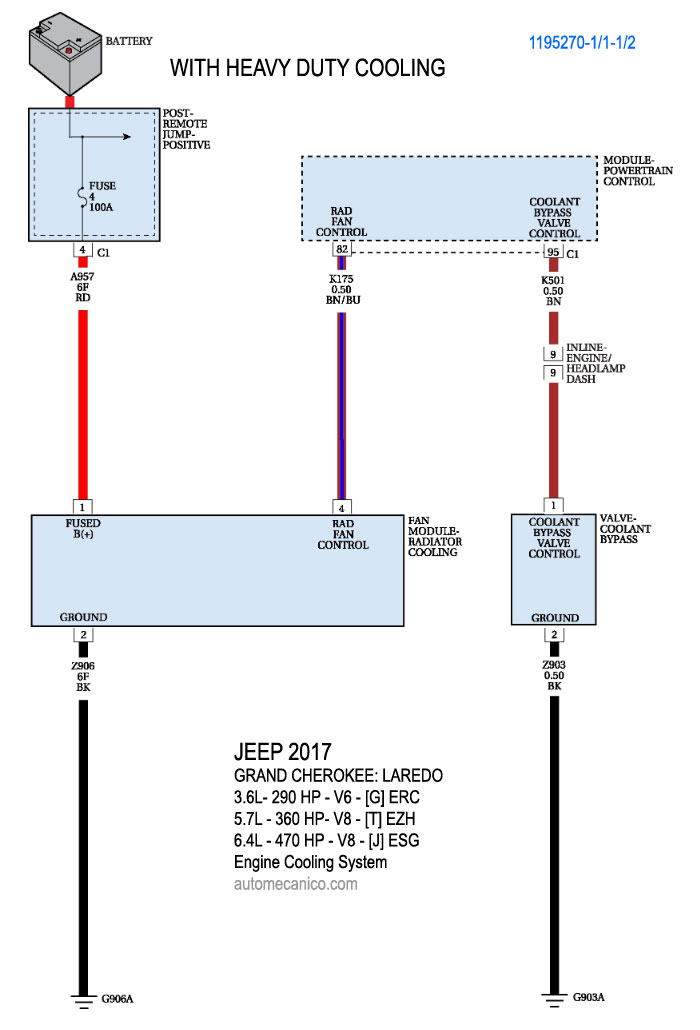

2017 3.6L - V6 - ERC  - Con HDC COOLING FANS SYSTEM

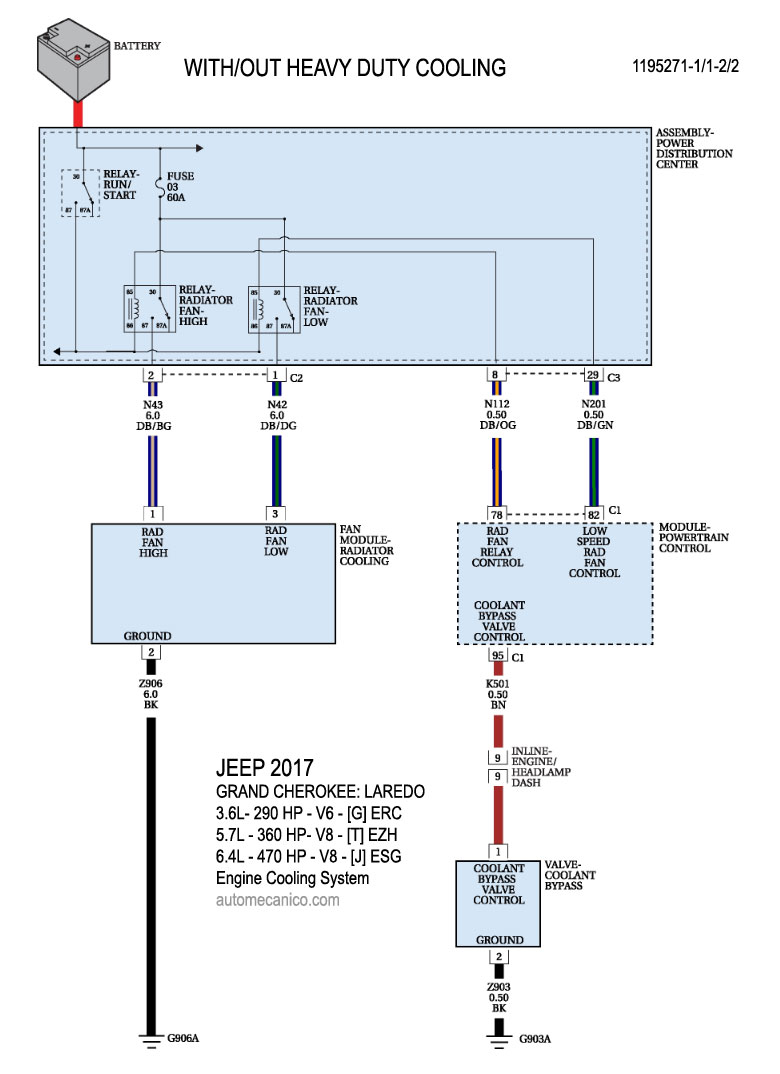

2017 3.6L - V6 - ERC  - Sin HDC COOLING FANS SYSTEM
2017 5.7L - V8 - EZH  - Con HDC COOLING FANS SYSTEM
2017 5.7L - V8 - EZH  - Sin HDC COOLING FANS SYSTEM
2017 6.4L - V8 - ESG - Con HDC COOLING FANS SYSTEM
2017 6.4L - V8 - ESG - Sin HDC COOLING FANS SYSTEM
  PATRIOT: LATITUDE

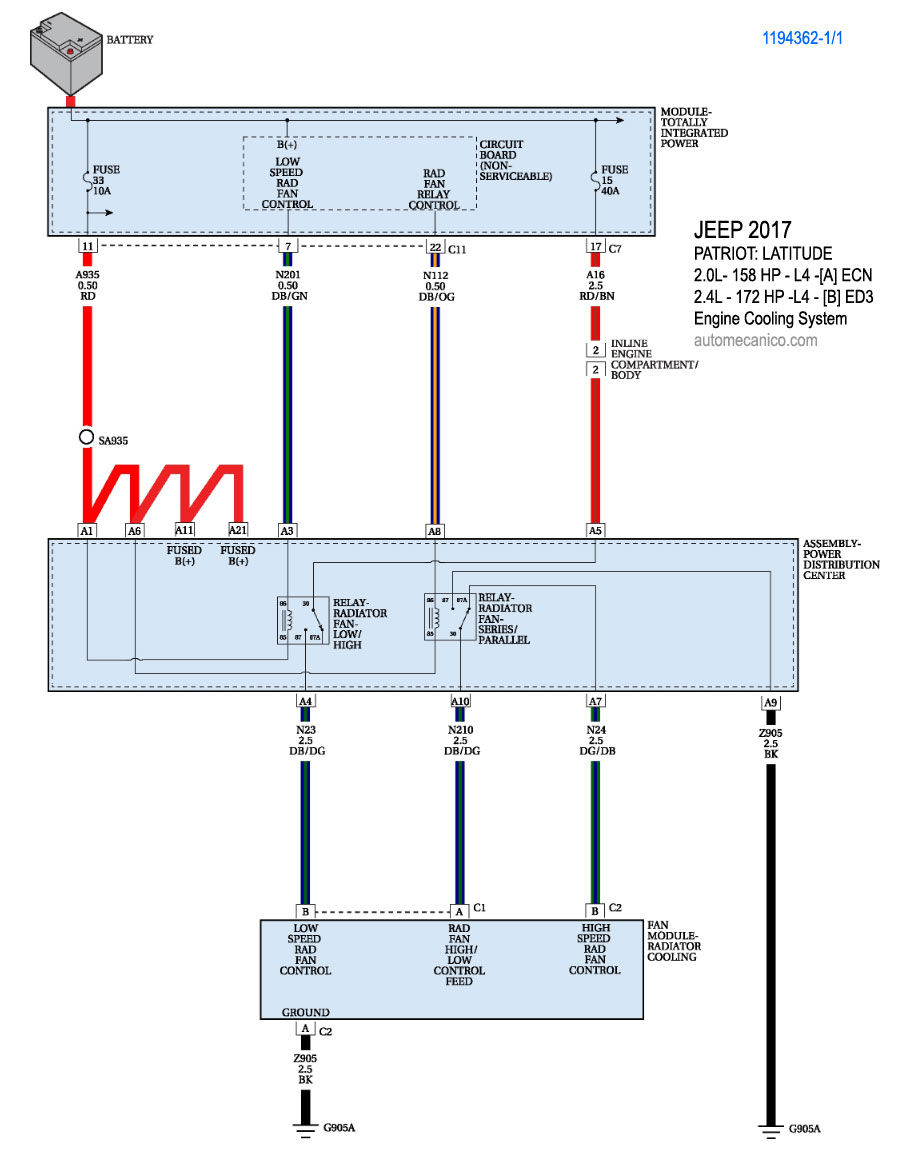

2017 2.0L - 4 Cil. ECN COOLING FANS SYSTEM
2017 2.4L - 4 Cil. ED3 COOLING FANS SYSTEM
  RENEGADE: LATITUDE
2017 1.4L -  4 Cil. - 1/1 COOLING FANS SYSTEM

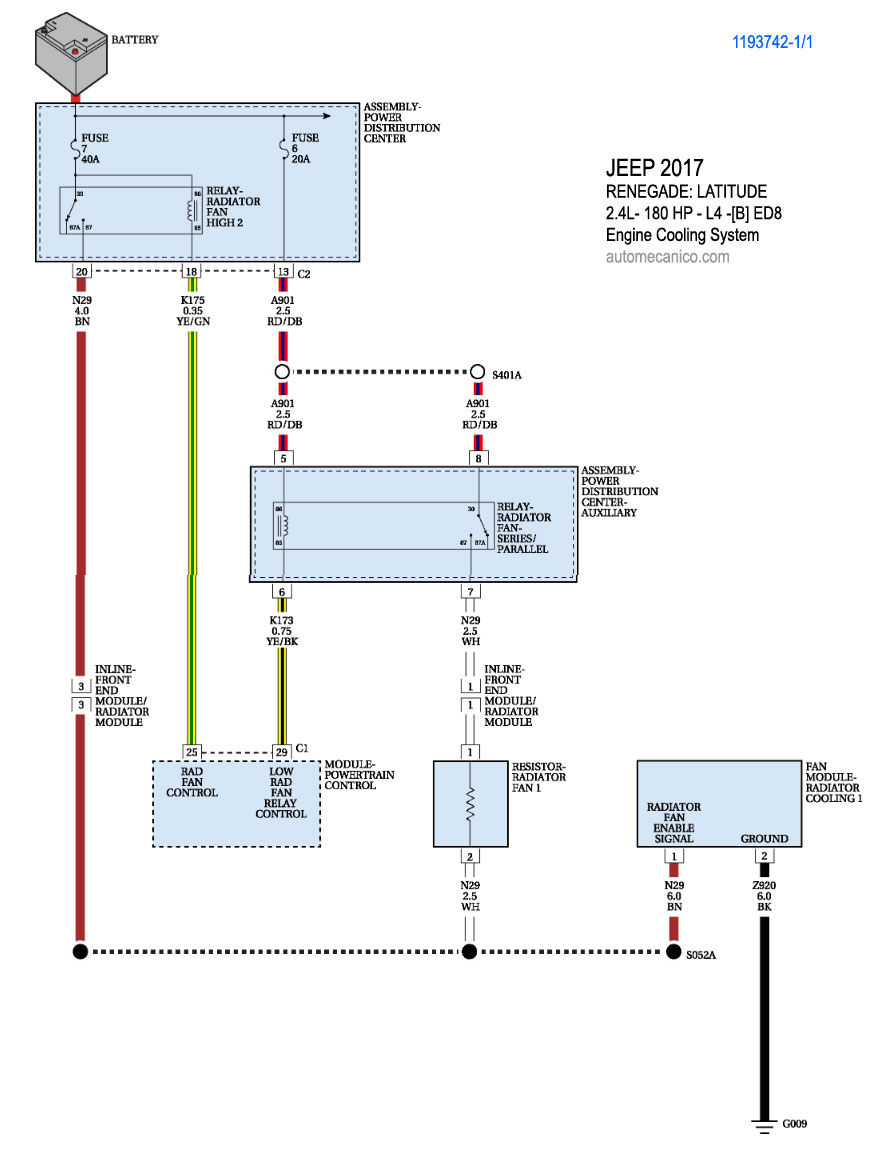

2017 2.4L - 4 Cil. - 1/1 COOLING FANS SYSTEM
  WRANGLER : RUBICON
2017 3.6L - V6 - 1/1 COOLING FANS SYSTEM
