DIAGRAMAS / ESQUEMAS : JAGUAR - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: JAGUAR 1995 - |
| YEAR | MODELO | DIAGRAMA |

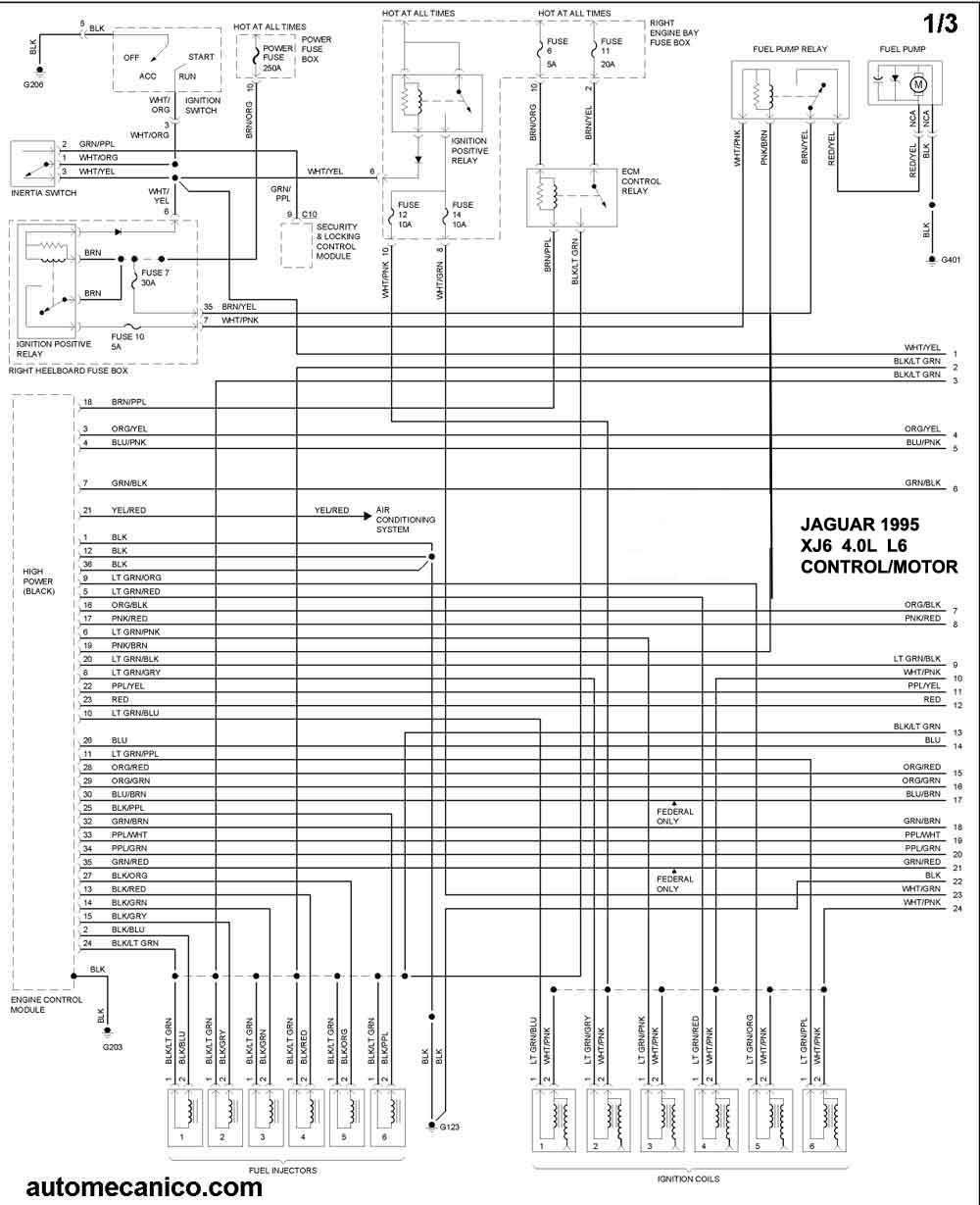

| 1995 | XJ6 4.0L L6 1/3 | CONTROL DEL MOTOR |

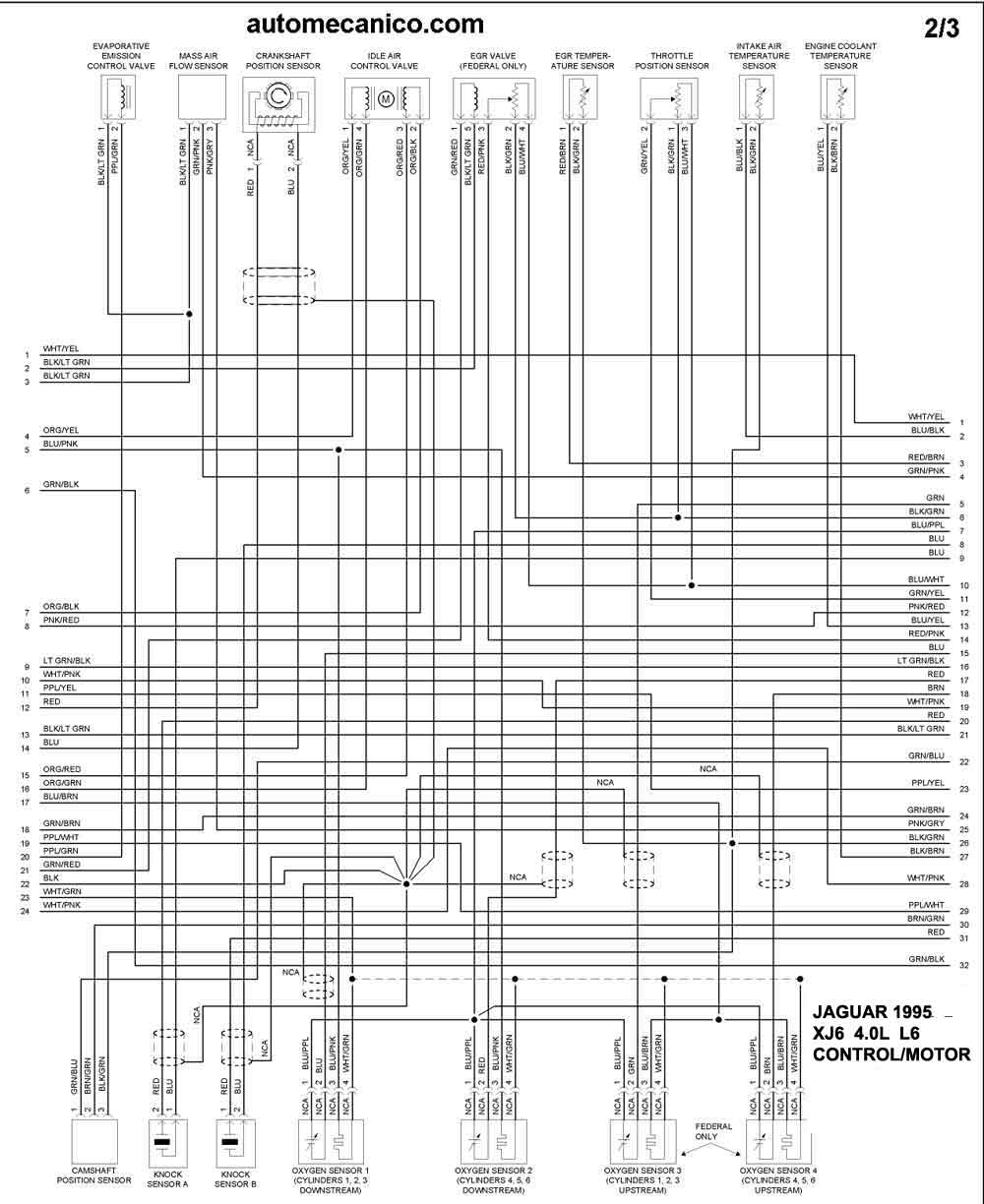

| 1995 | XJ6 4.0L L6 . 2/3 | CONTROL DEL MOTOR |

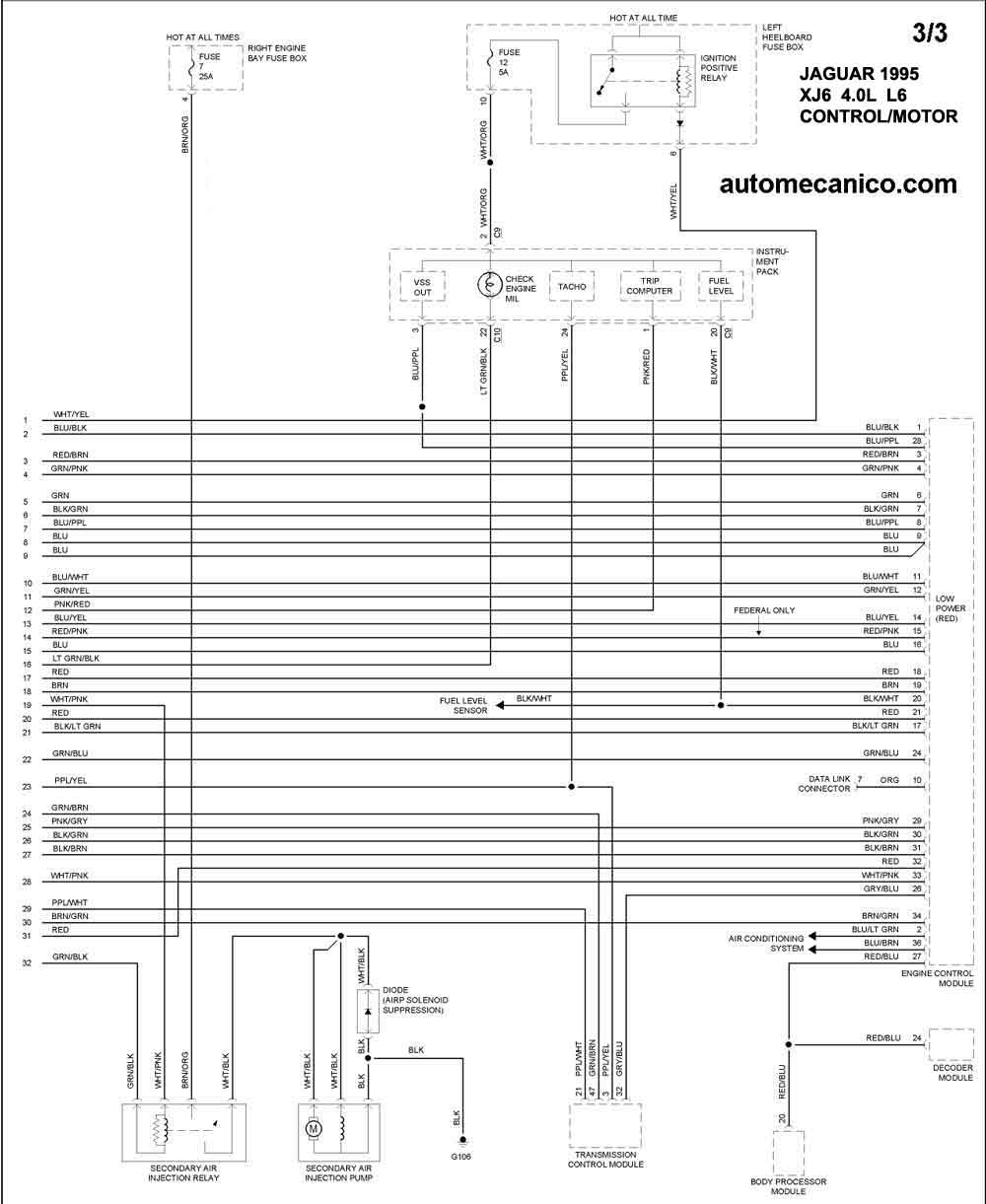

| 1995 | XJ6 4.0L L6 . 3/3 | CONTROL DEL MOTOR |
| 1995 | XJ12 6.0L V12. 1/3 | CONTROL DEL MOTOR |

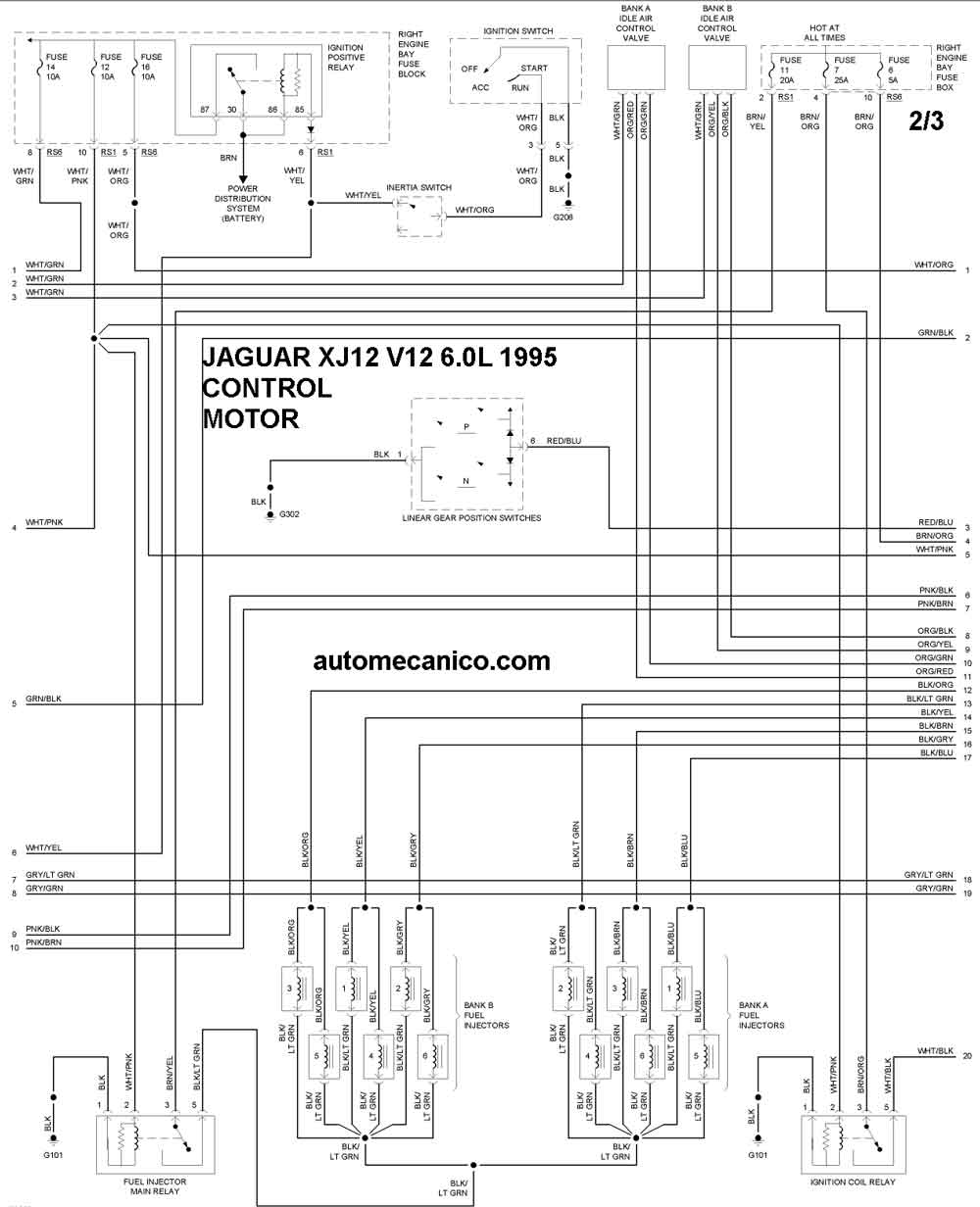

| 1995 | XJ12 6.0L V12 2/3 | CONTROL DEL MOTOR |

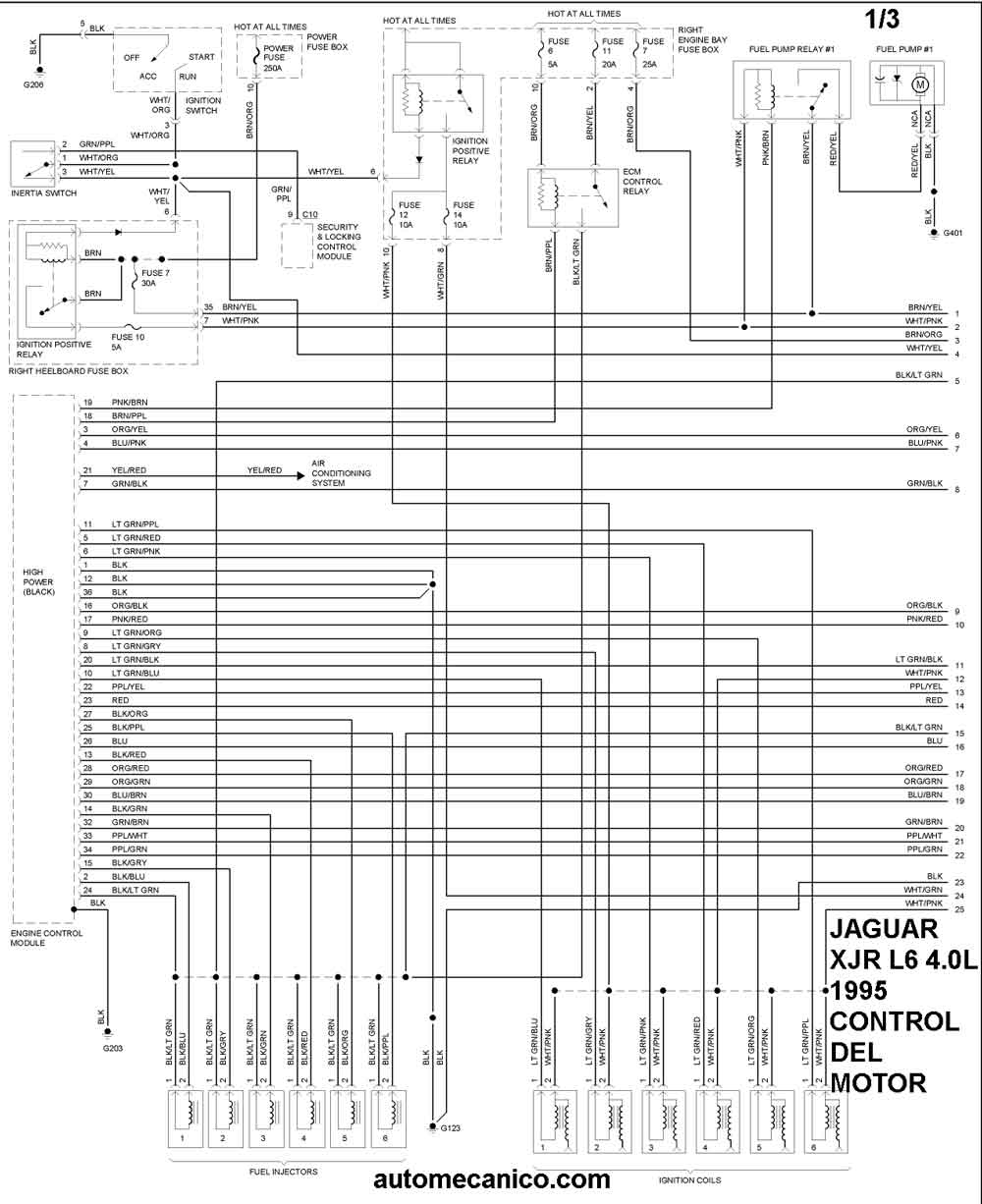

| 1995 | XJR 4.0L L6 . 1/3 | CONTROL DEL MOTOR |

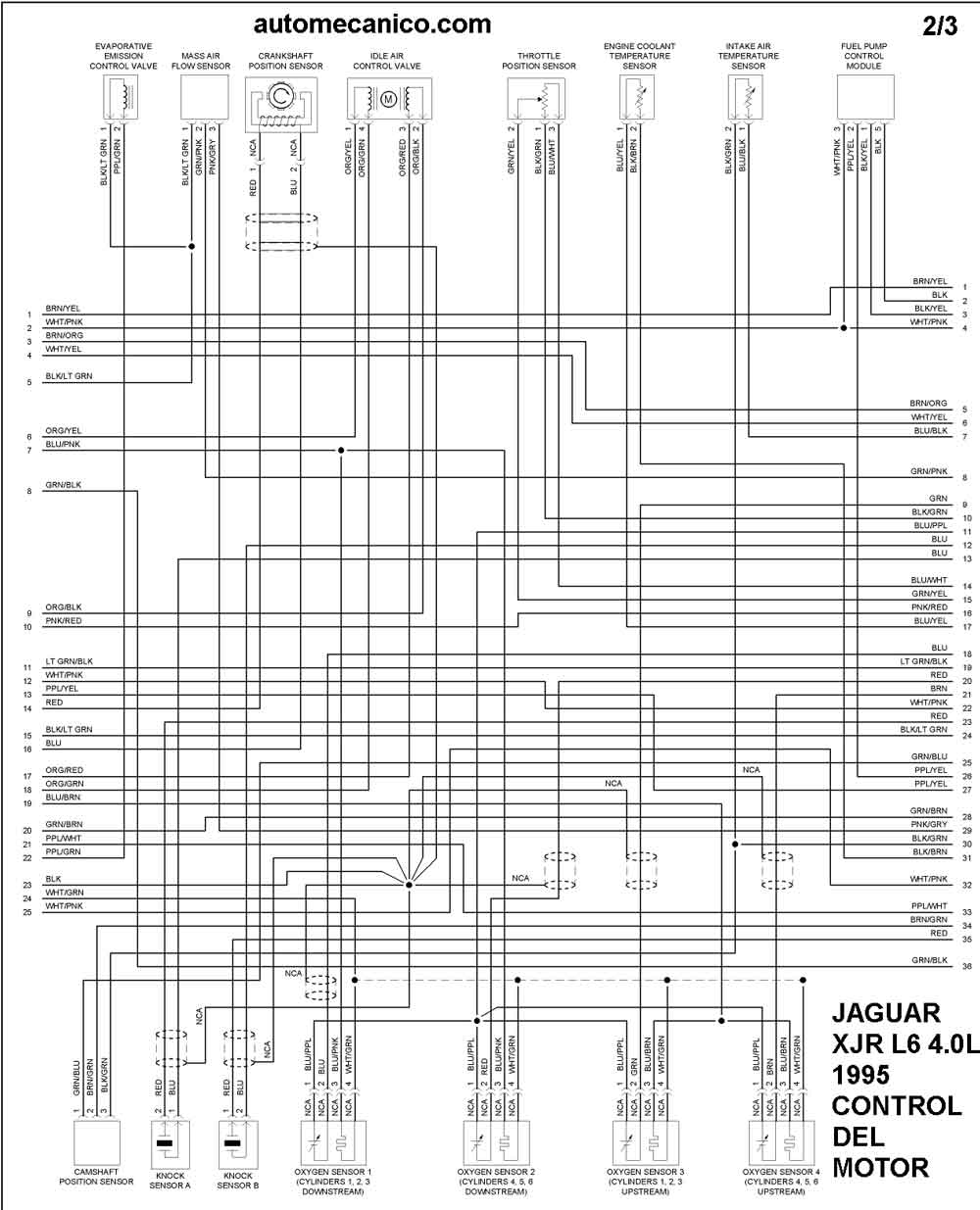

| 1995 | XJR 4.0L L6 . 2/3 | CONTROL DEL MOTOR |

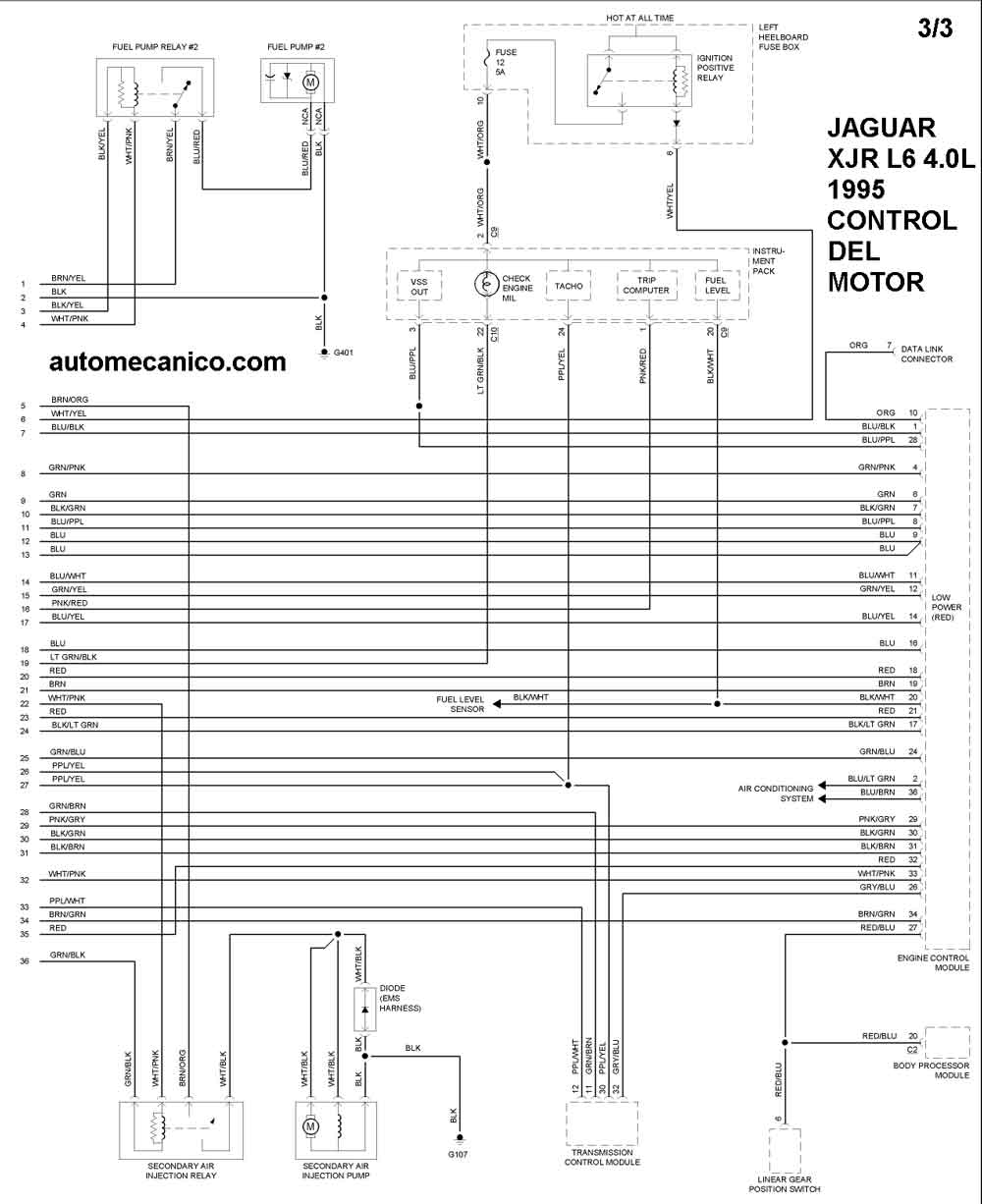

| 1995 | XJR 4.0L L6 . 3/3 | CONTROL DEL MOTOR |

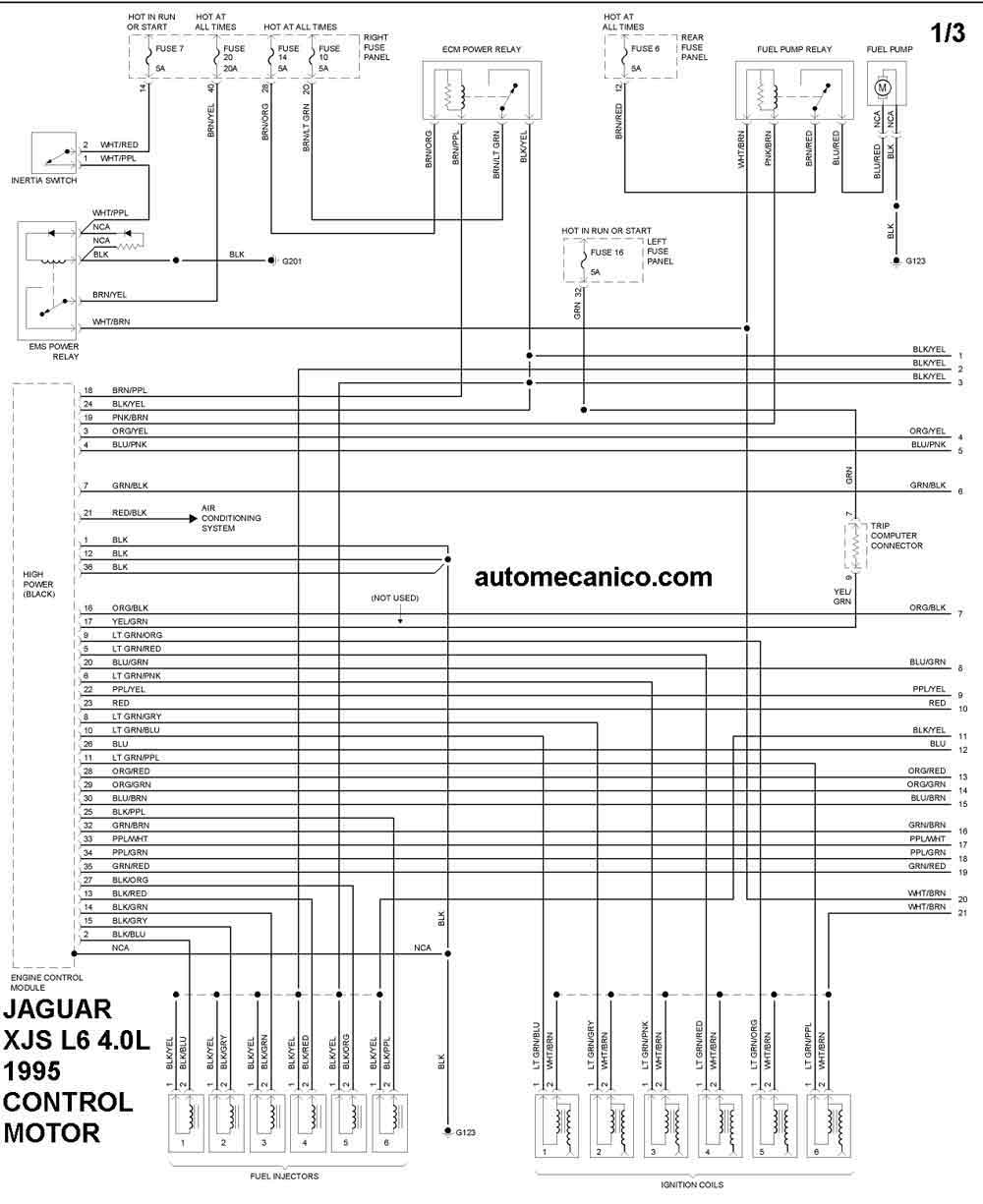

| 1995 | XJS 4.0L L6 . 1/3 | CONTROL DEL MOTOR |

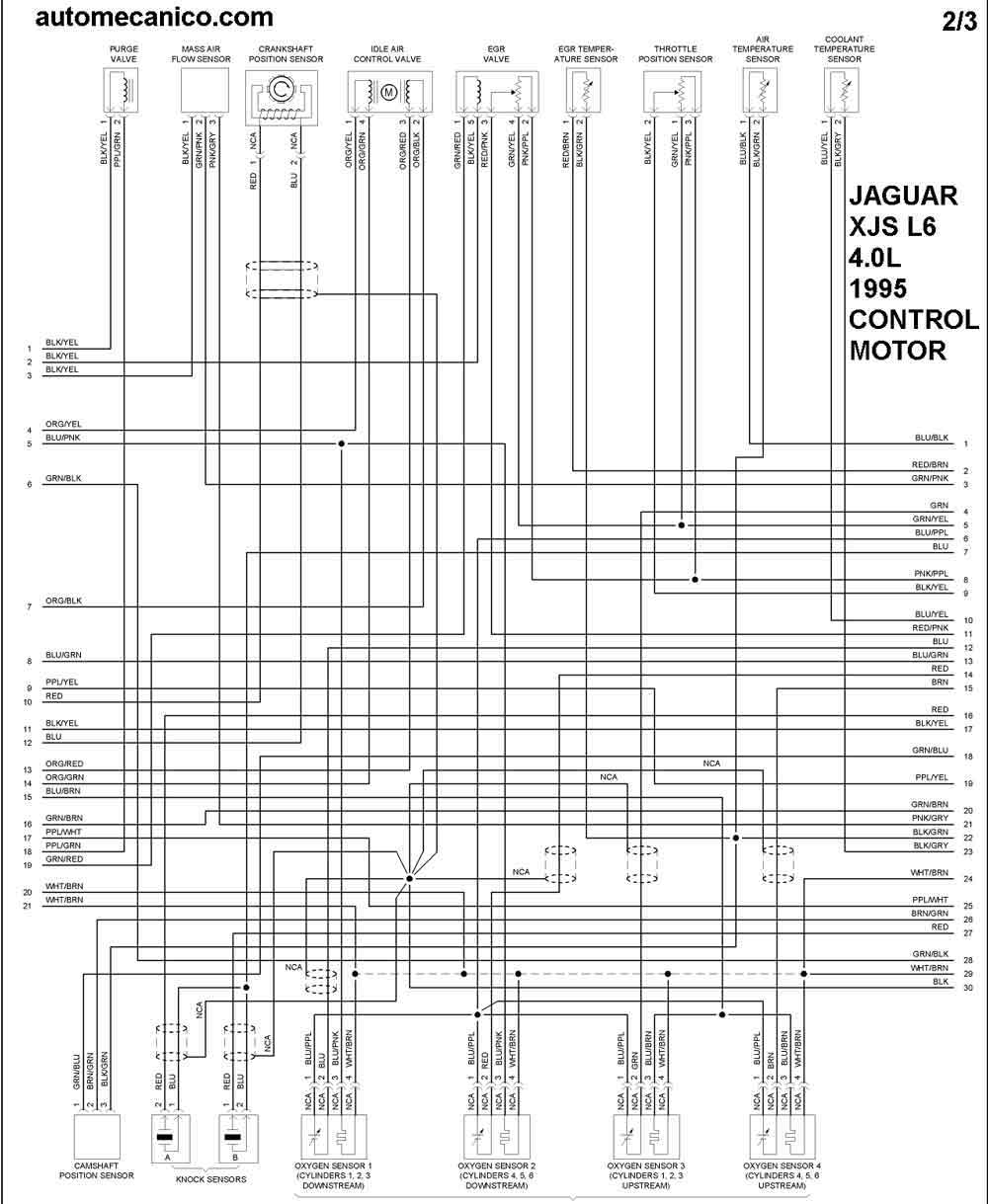

| 1995 | XJS 4.0L L6 . 2/3 | CONTROL DEL MOTOR |

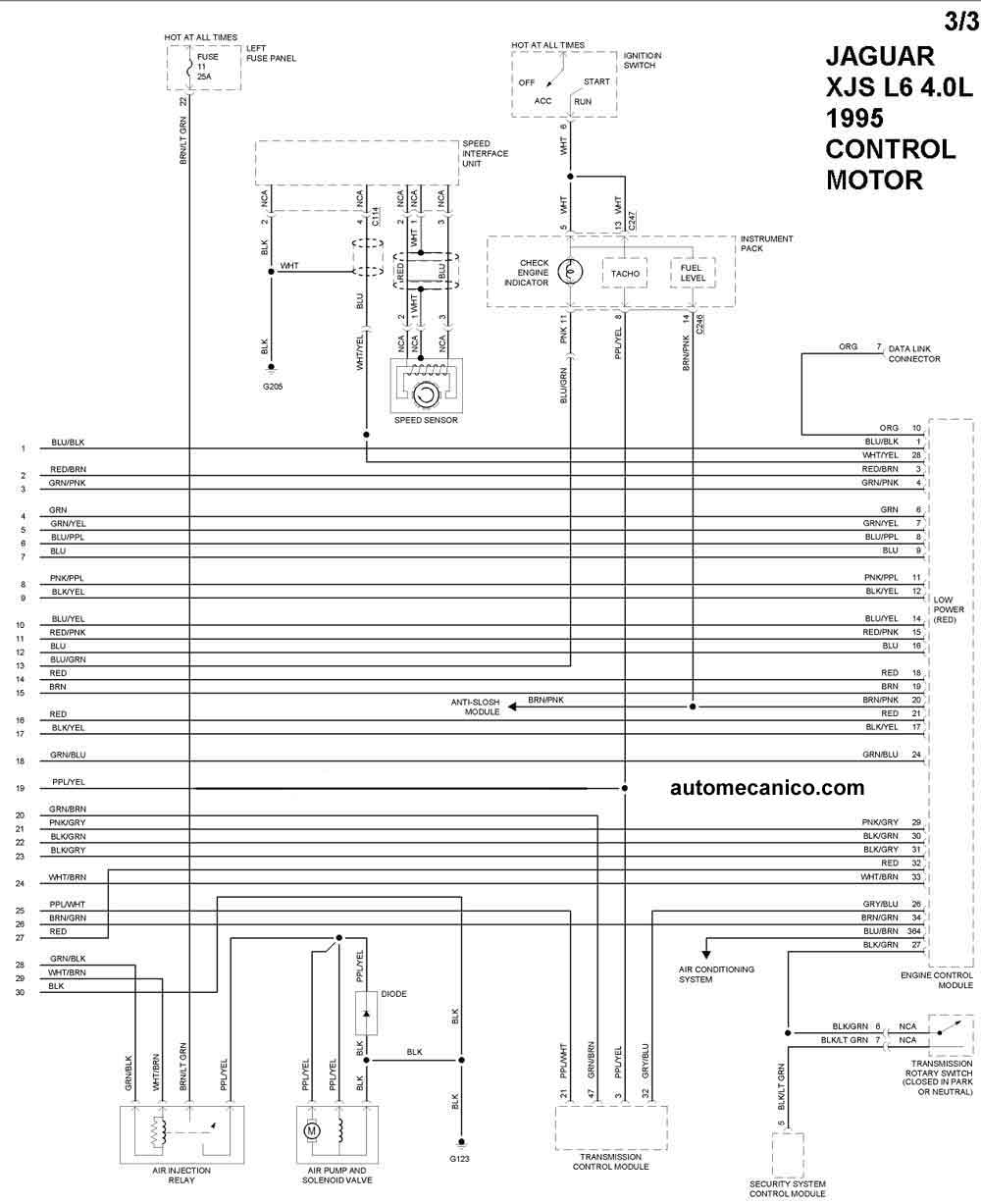

| 1995 | XJS 4.0L L6 . 3/3 | CONTROL DEL MOTOR |
