| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1995 - Mecanica Automotriz - INDICE |
Diagramas SATURN : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1995 - |
|

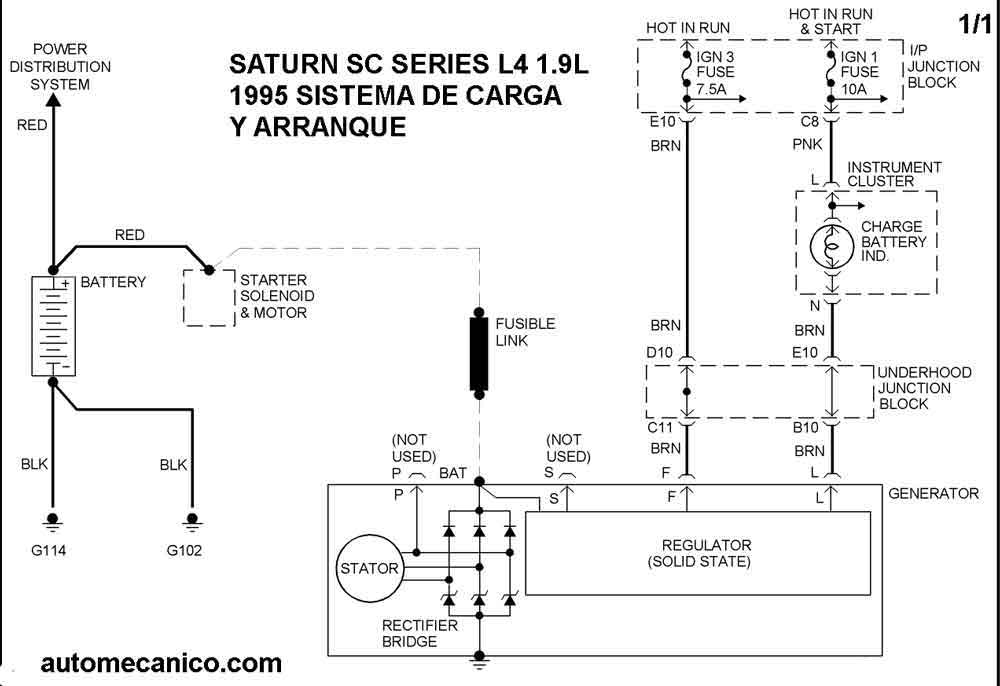

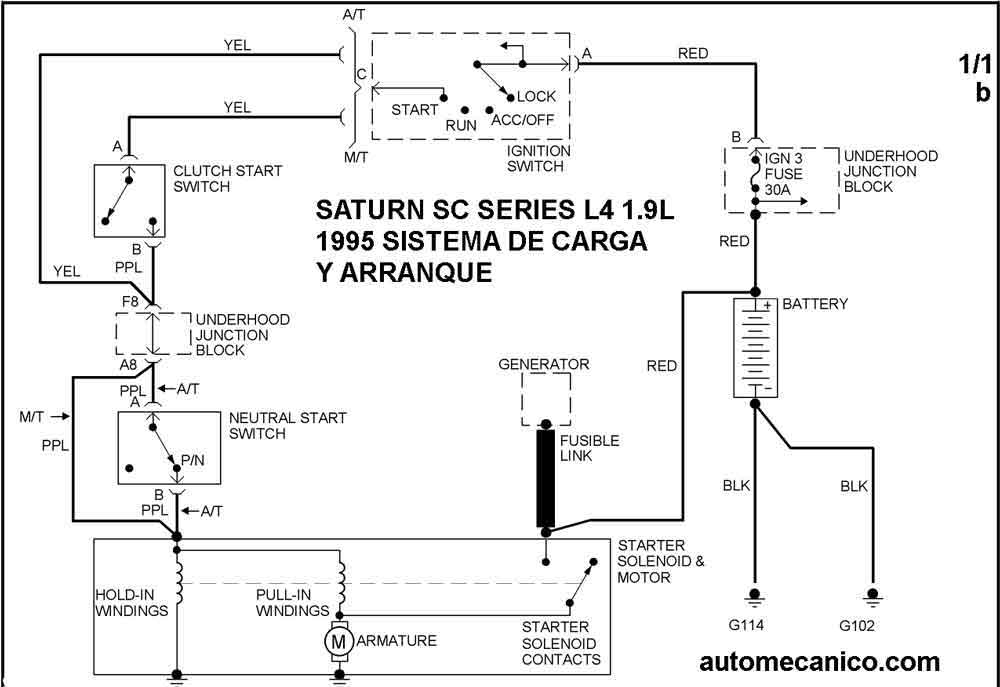

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
SATURN 1995 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: SATURN - 1995 - |
| Year | Modelo | Alternador | Arrancador |
| 1995 | SC SERIES 1.9L 4 CIL | DIAG. SISTEMA DE CARGA | DIAG. SISTEMA DE ARRANQUE |
