| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - 1998 - Mecanica Automotriz - INDICE |
Diagramas CHEVROLET : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 1998 - |
|
Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
CHEVROLET 1998 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - INDICE: CHEVROLET - 1998 - |
| AŃO | Modelo | Alternador | Arrancador |
| 1998 | S10 PICKUP - 2.2L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

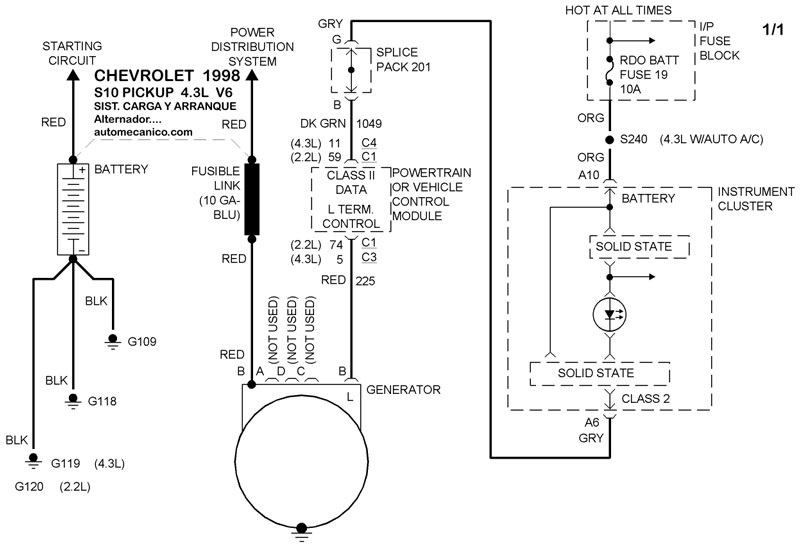

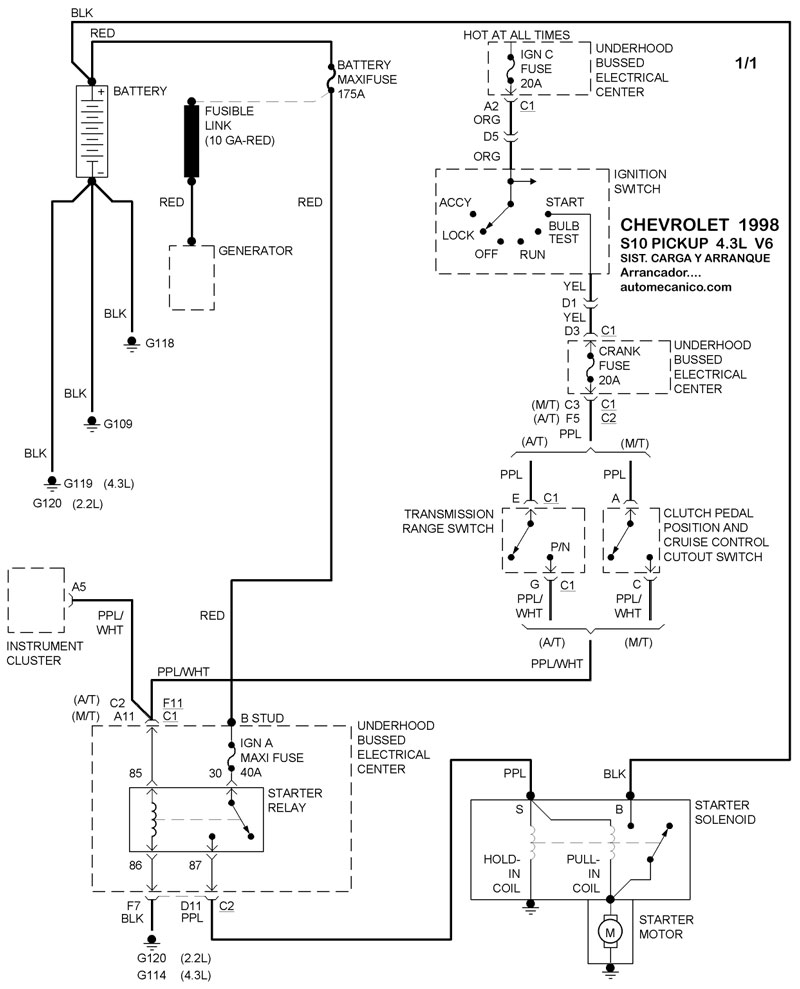

| 1998 | S10 PICKUP - 4.3L V6 | SIST. DE CARGA | SIST. DE ARRANQUE |

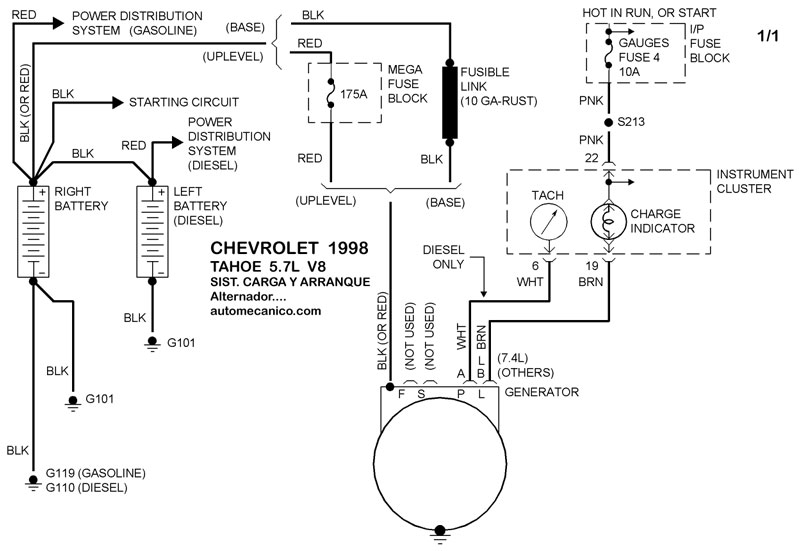

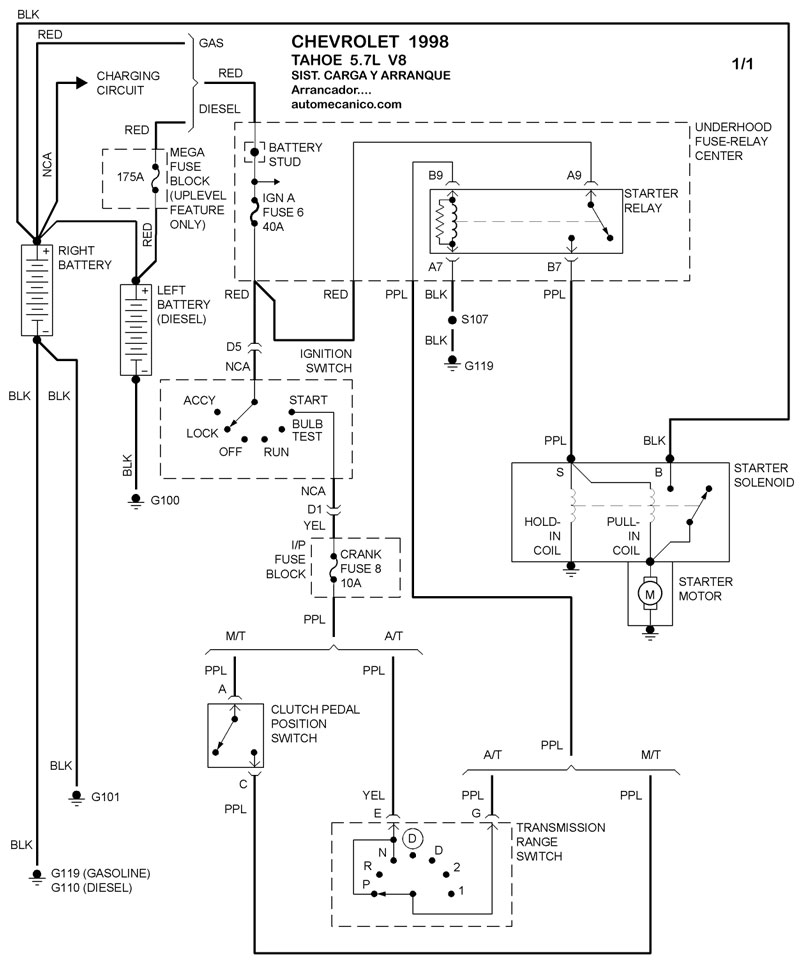

| 1998 | TAHOE - 5.7L V8 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

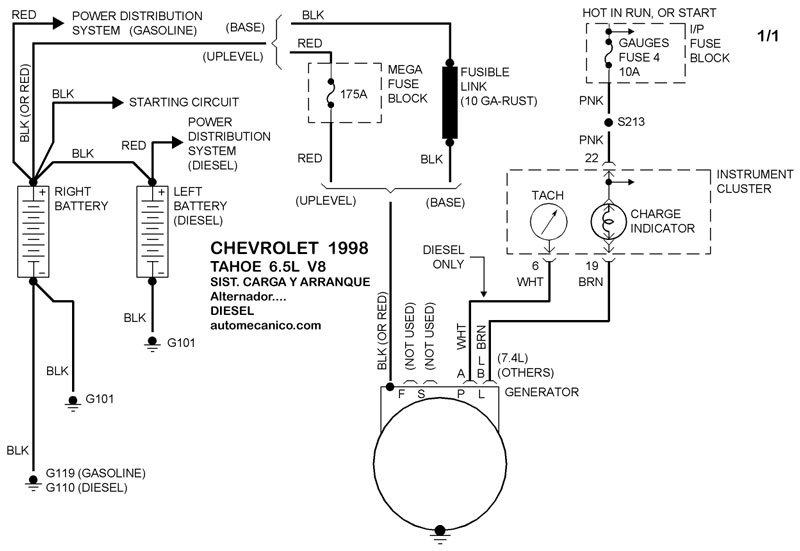

| 1998 | TAHOE - 6.5L V8 Diesel | SIST. DE CARGA | SIST. DE ARRANQUE |

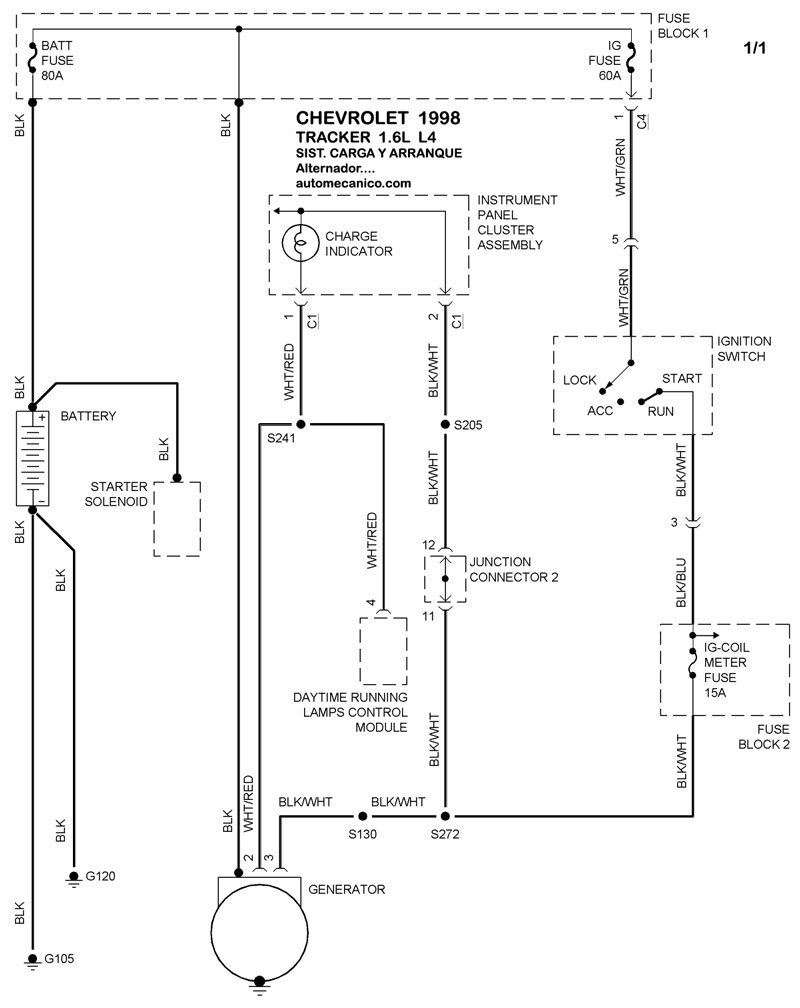

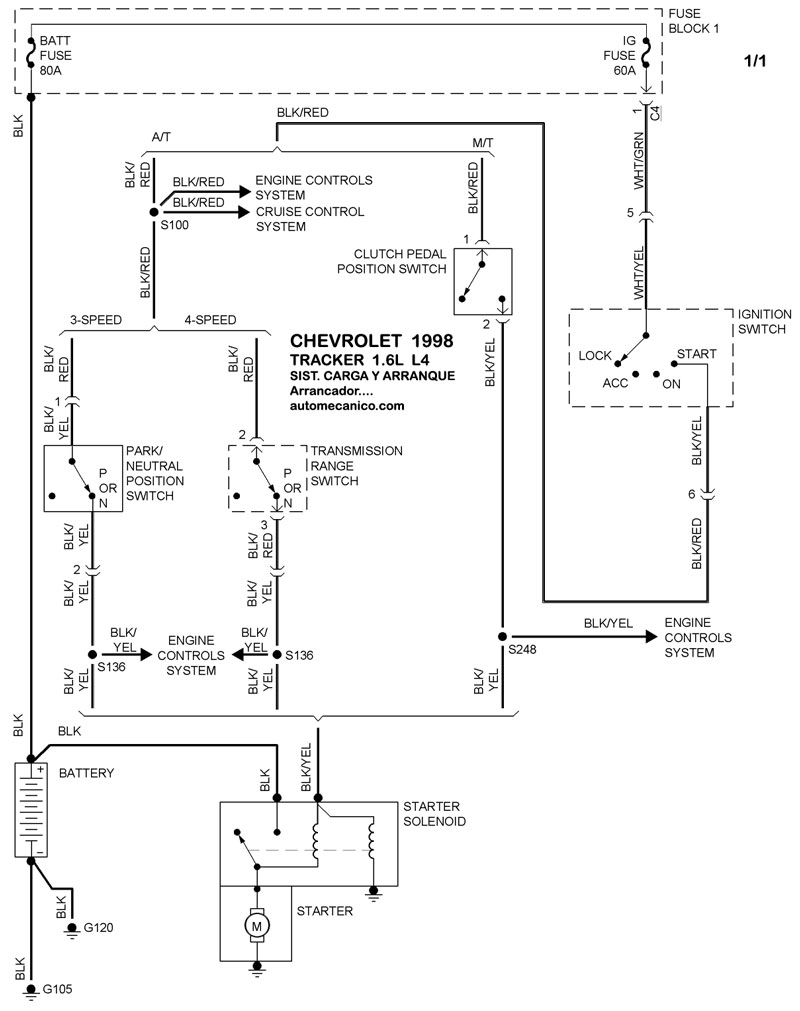

| 1998 | TRACKER - 1.6L 4 CIL. | SIST. DE CARGA | SIST. DE ARRANQUE |

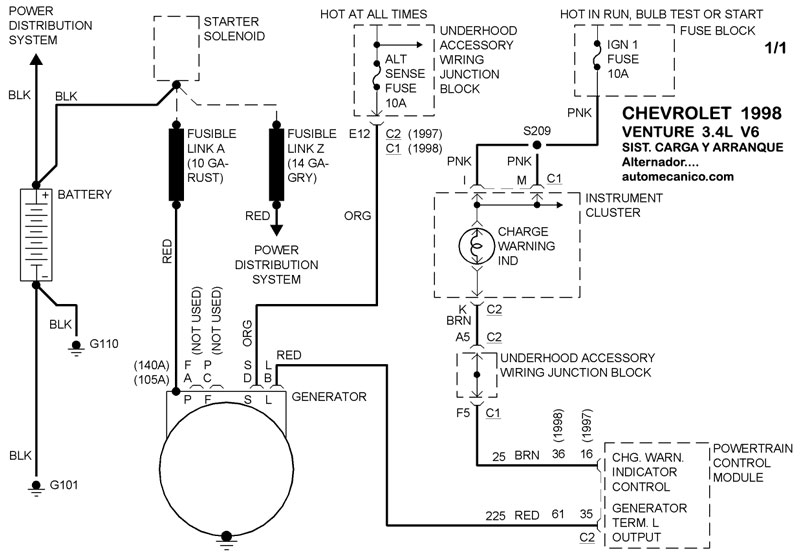

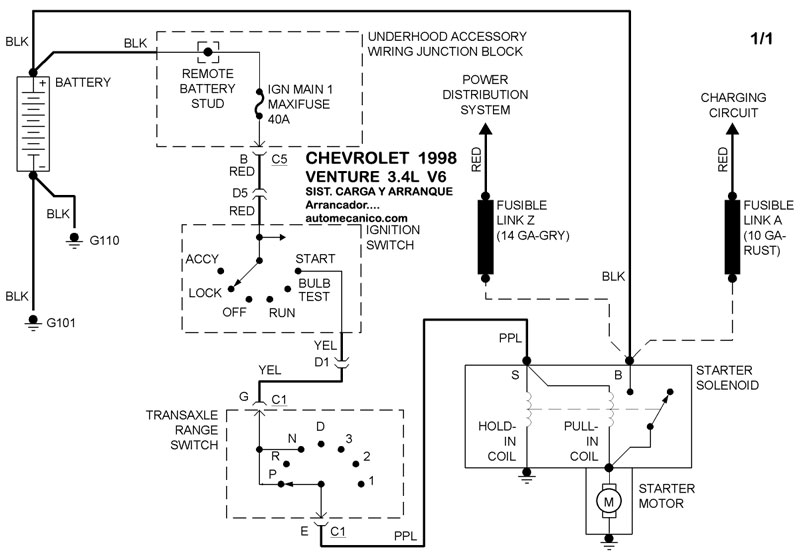

| 1998 | VENTURE - 3.4L V6 CIL | SIST. DE CARGA | SIST. DE ARRANQUE |
