| DIAGRAMAS - ESQUEMAS - GRAPHICS - ACURA 2000 - Mecanica Automotriz - |
Diagramas ACURA : Sistema Antirobo - Anti- Theft System - Circuito Electrico ACURA 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: |
| Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] ACURA 2000 - INDICE- |
| MODELO | DIAGRAMA |
| INTEGRA | |

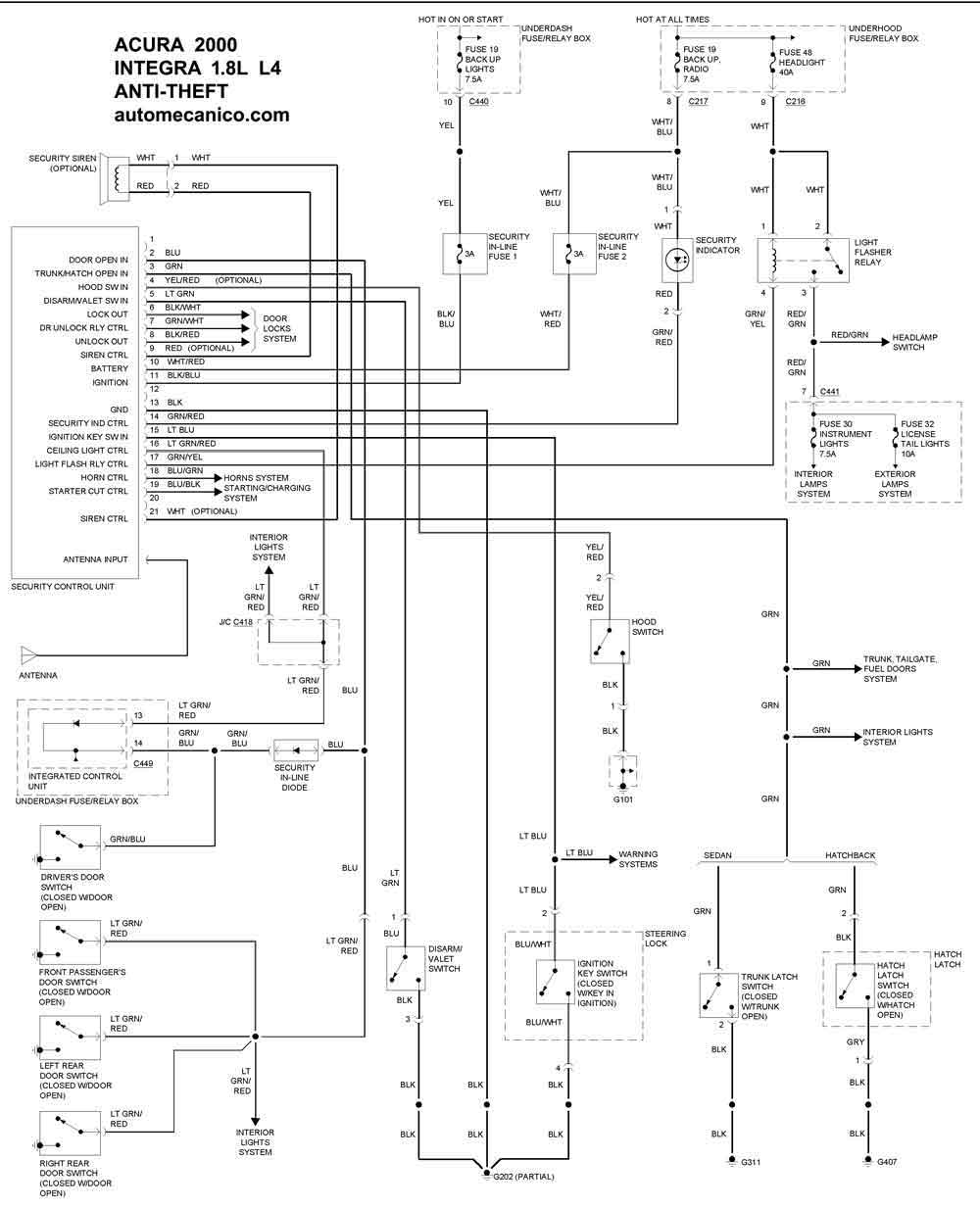

| 1.8L 4 Cil. | SIST. ANTIROBO |

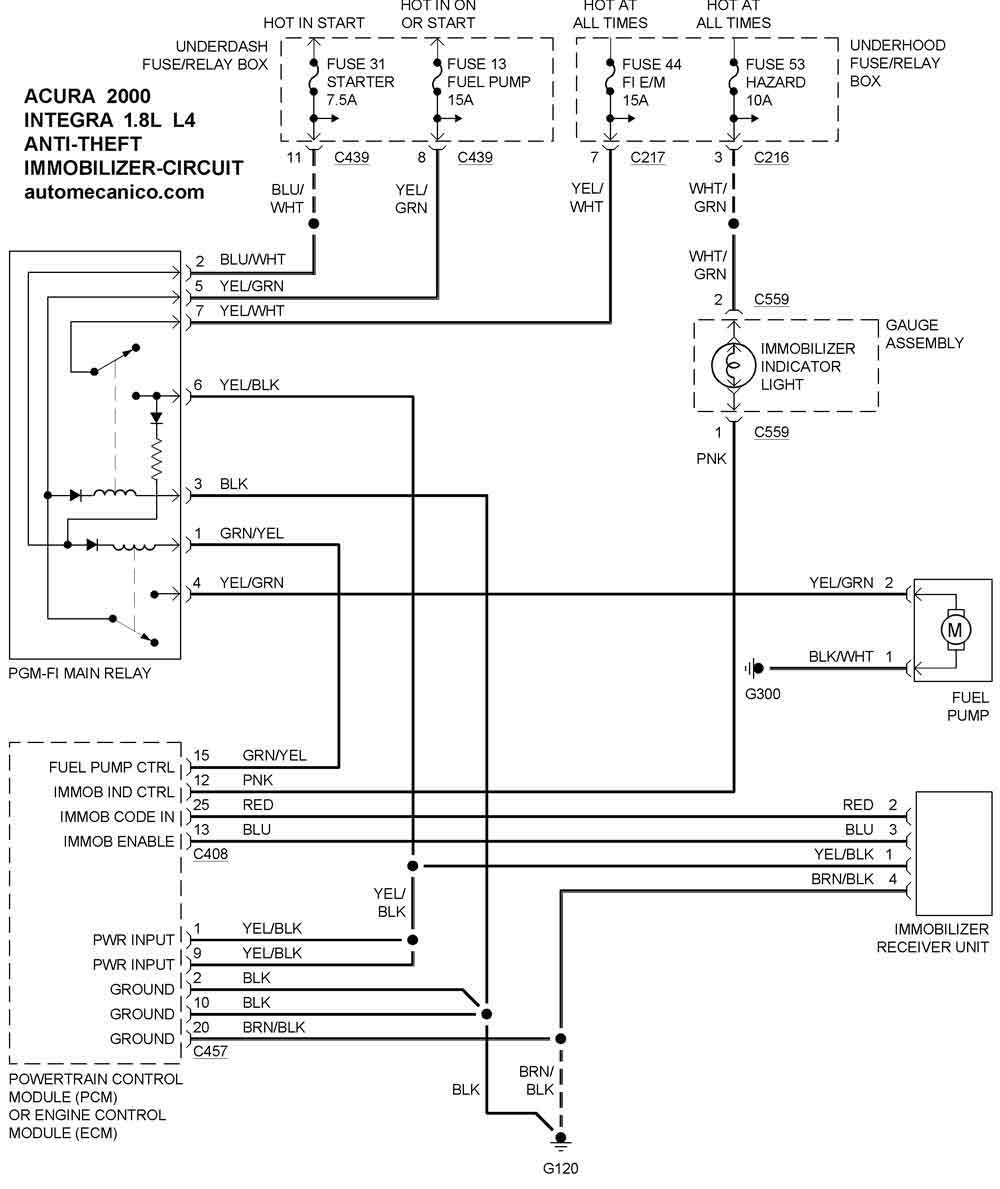

| 1.8L 4 Cil. | SIST. ANTIROBO Immobilizer Circuit |
| TL | |
| 3.2L 6 Cil. | SIST. ANTIROBO |

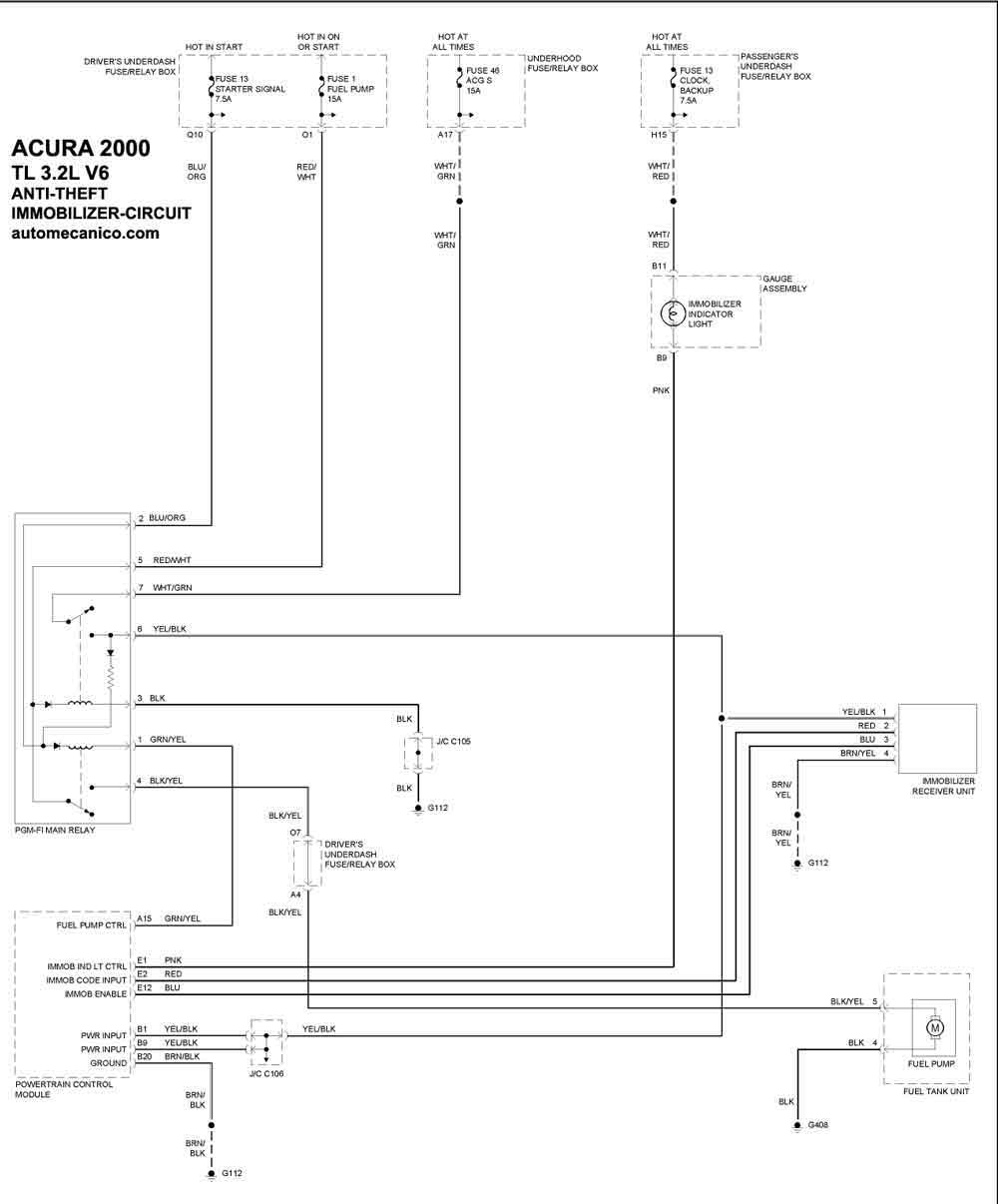

| 3.2L 6 Cil. | SIST. ANTIROBO Immobilizer Circuit |
