Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] AUDI 2000 - INDICE- |
| MODELO | DIAGRAMA |
| A4 | |

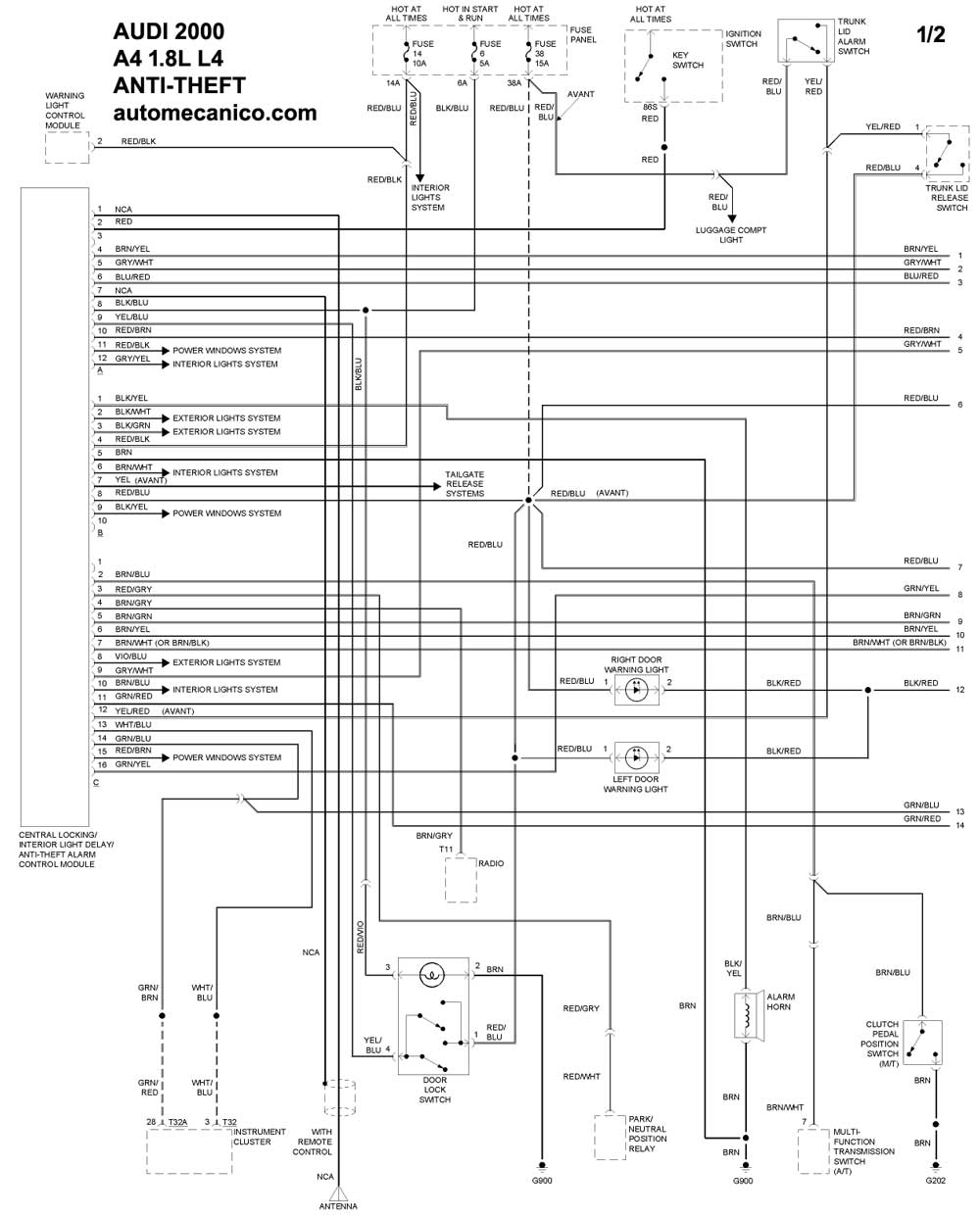

| 1.8L 4 Cil. 1/2 | SIST. ANTIROBO |

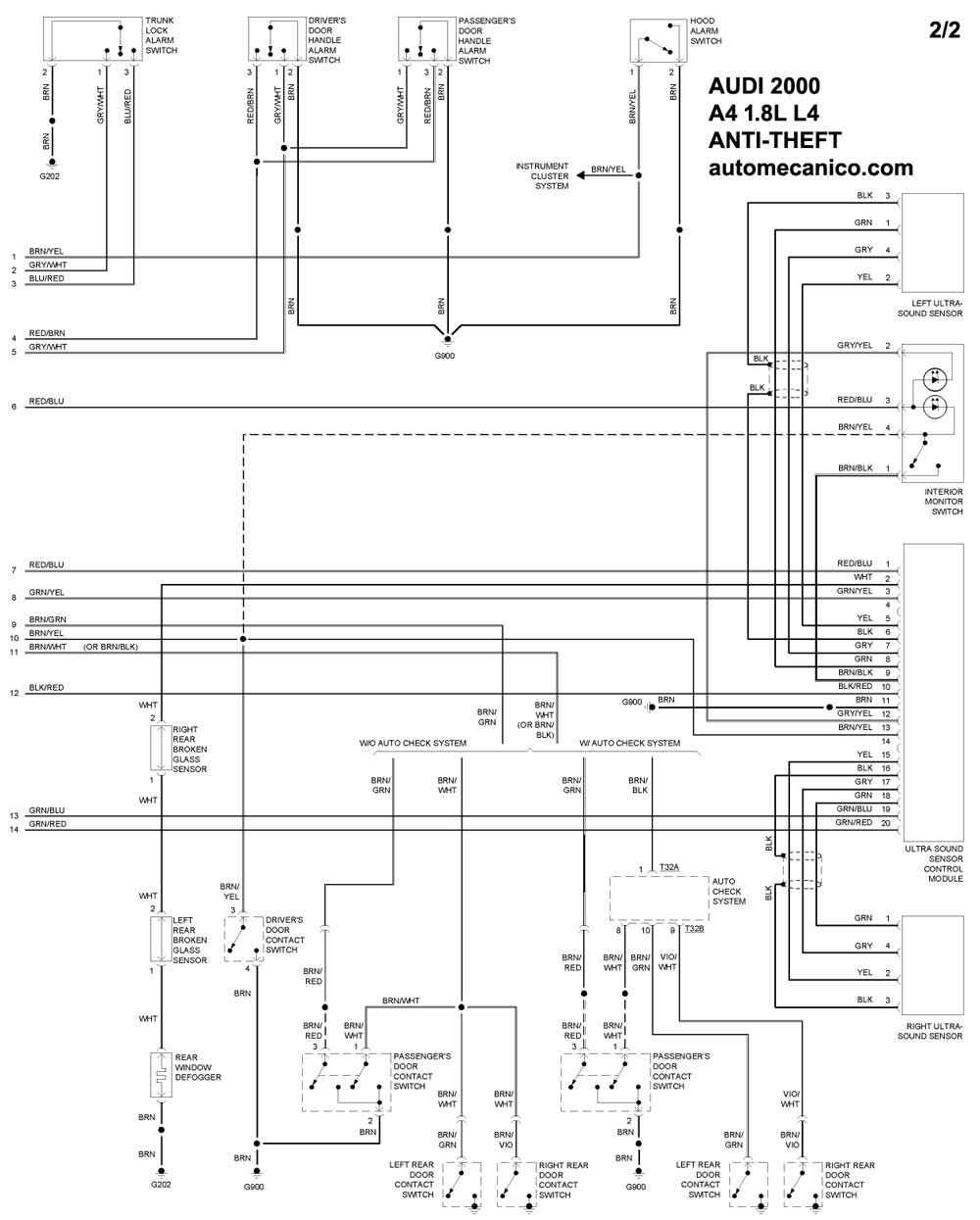

| 1.8L 4 Cil. 2/2 | SIST. ANTIROBO |
| A6 | |
| 2.8L V6 Cil. 1/2 | SIST. ANTIROBO W/ Head Air Bag |
| 2.8L V6 Cil. 2/2 | SIST. ANTIROBO W/ Head Air Bag |

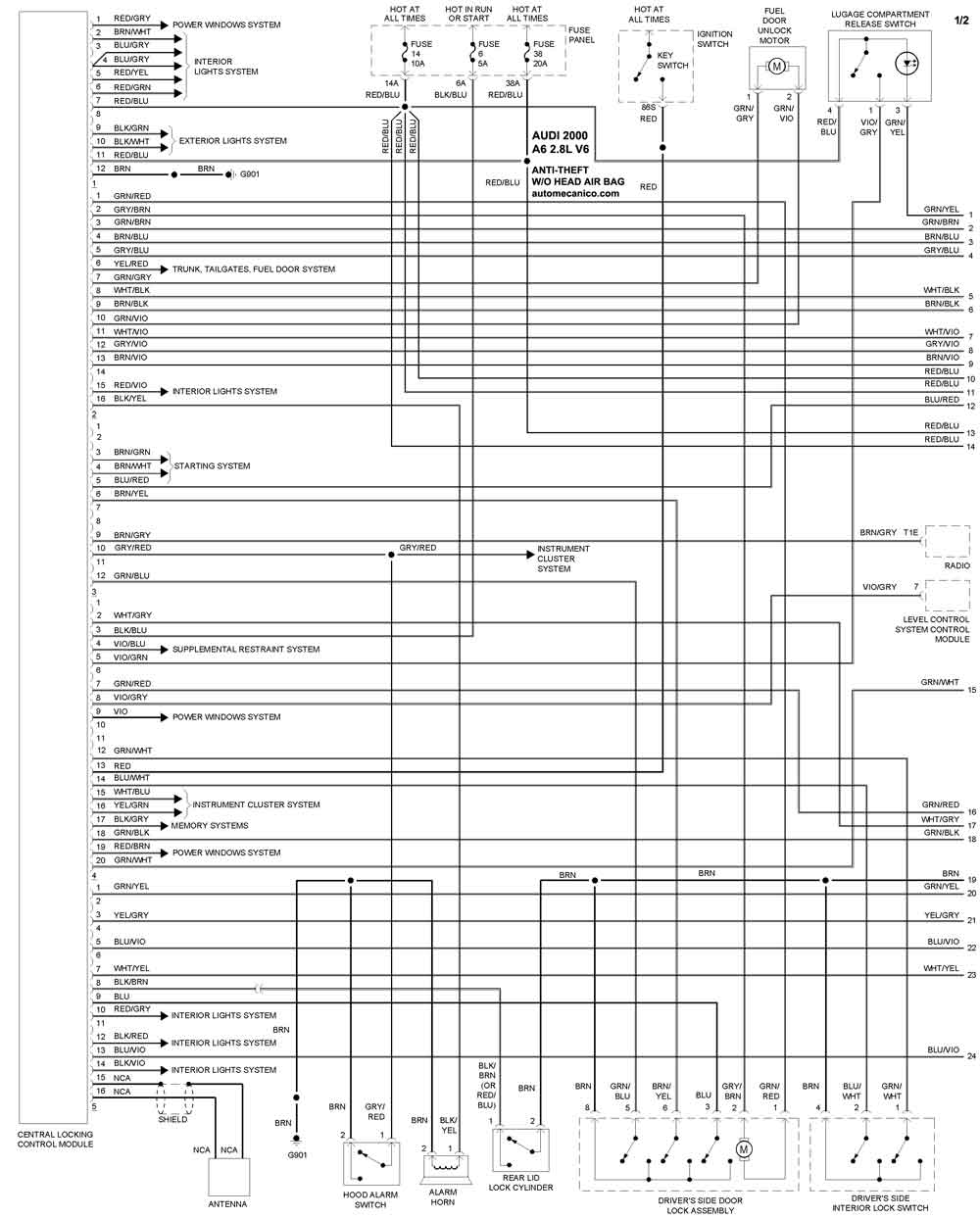

| 2.8L V6 Cil. 1/2 | SIST. ANTIROBO W/O Head Air Bag |

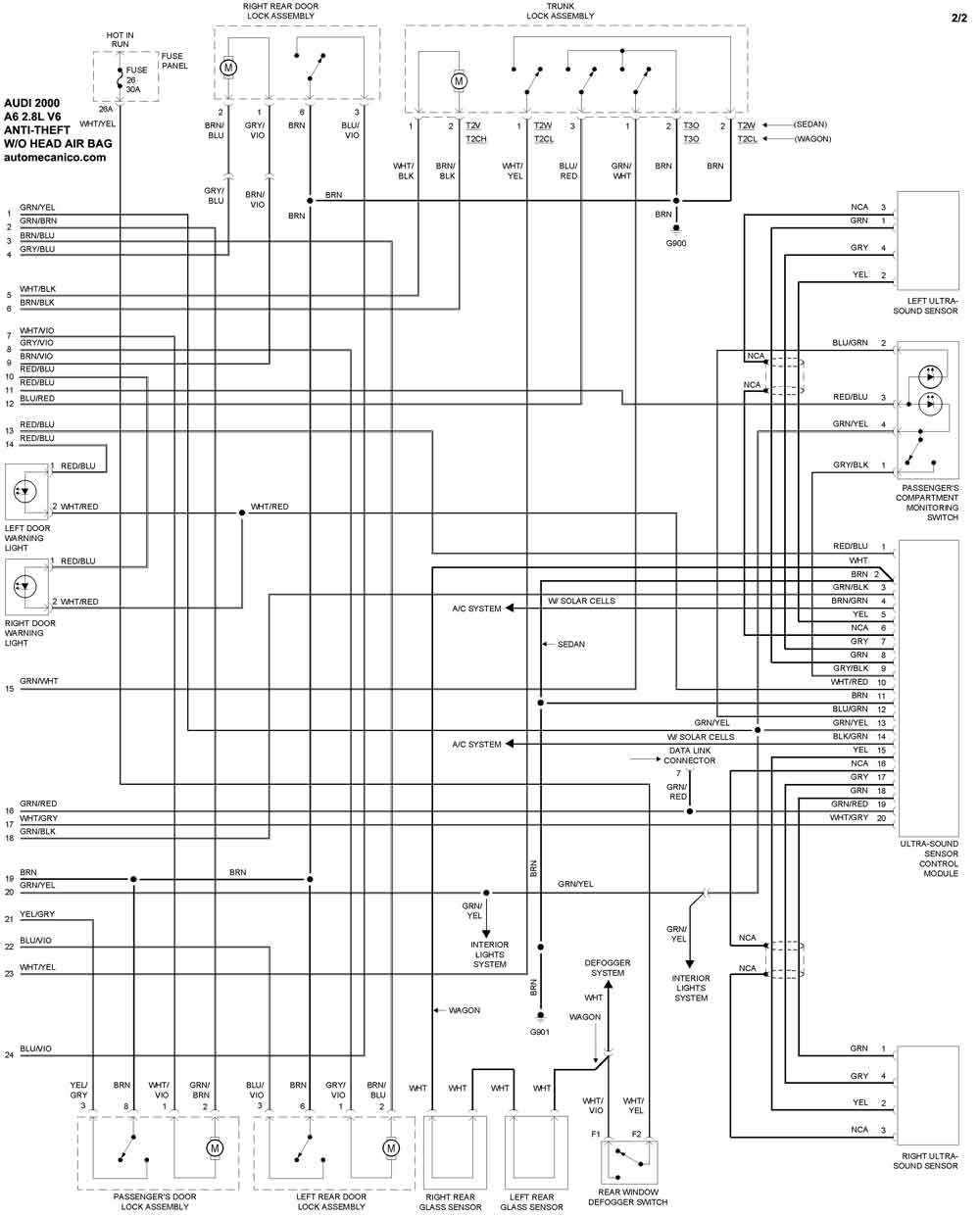

| 2.8L V6 Cil. 2/2 | SIST. ANTIROBO W/O Head Air Bag |
| A8 QUATTRO | |

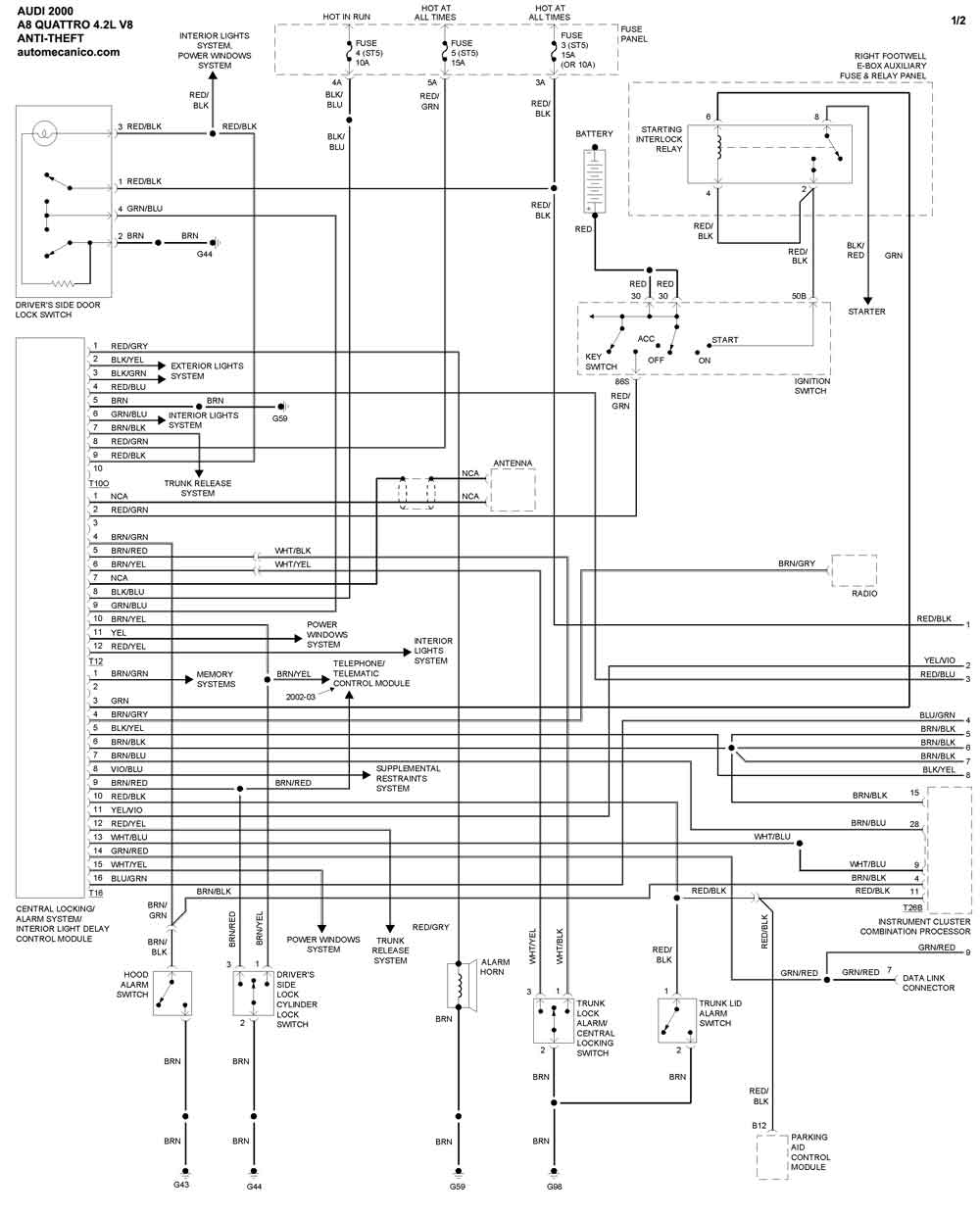

| 4.2L V8 Cil. 1/2 | SIST. ANTIROBO |

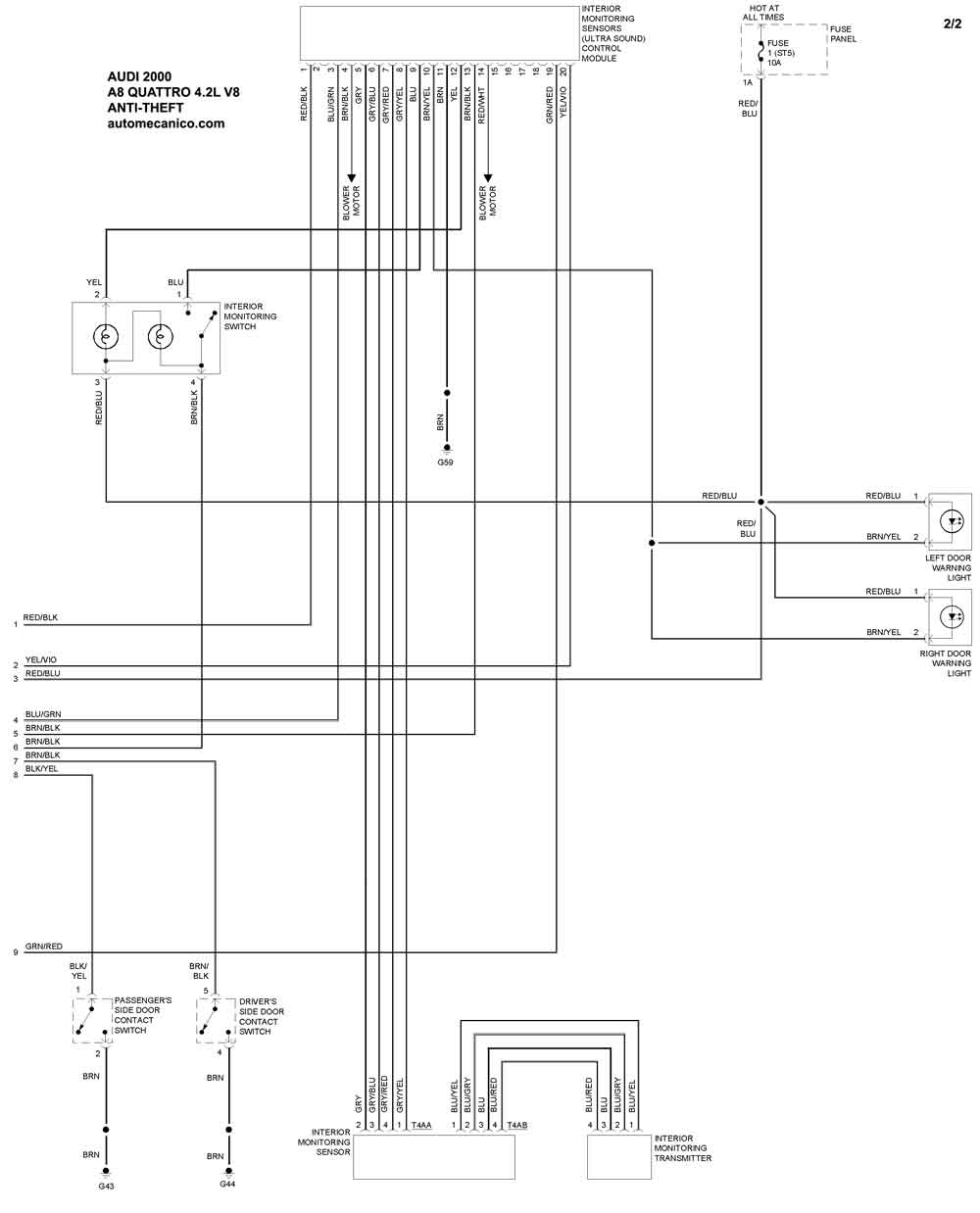

| 4.2L V8 Cil. 2/2 | SIST. ANTIROBO |
| S4 | |

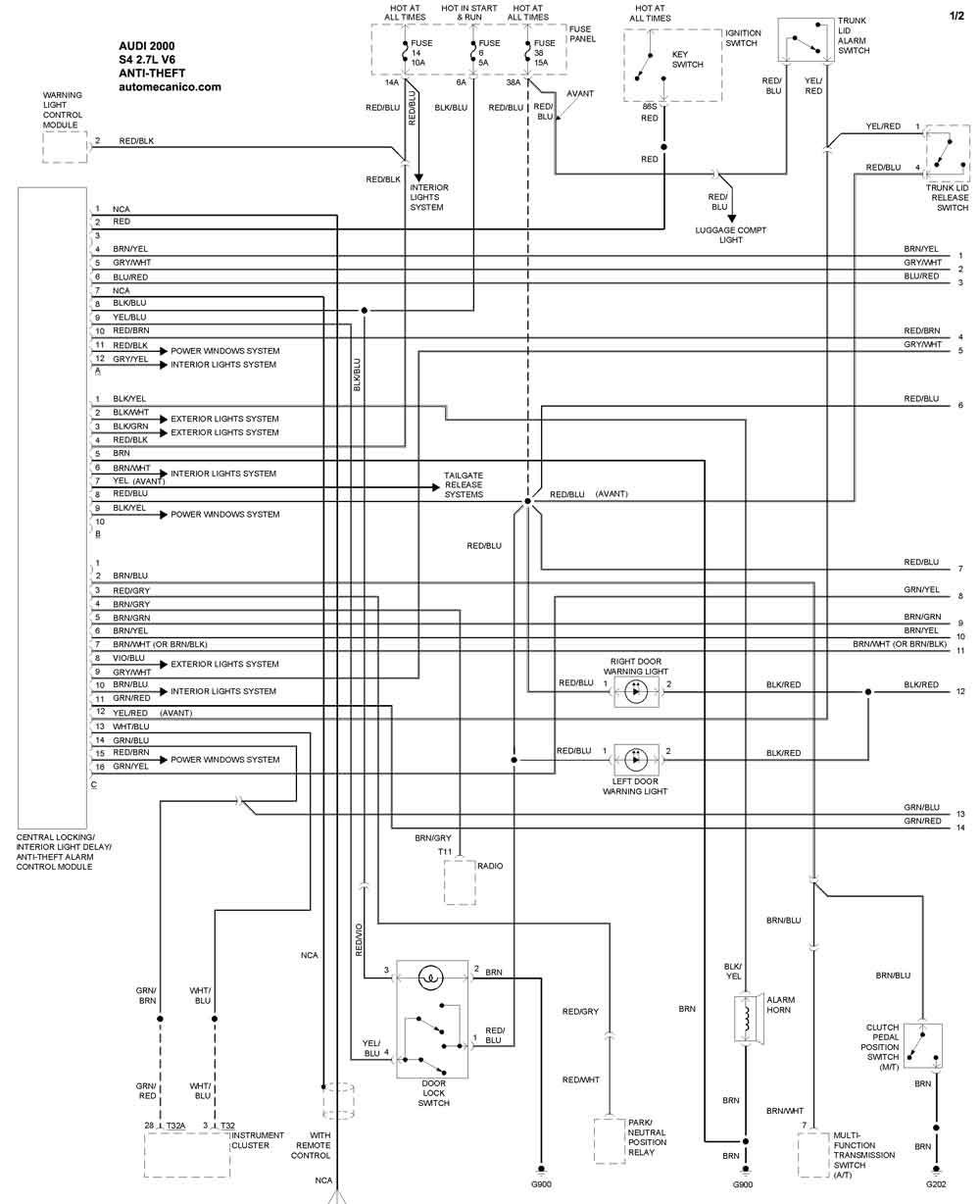

| 2.7L V6 Cil. 1/2 | SIST. ANTIROBO |
| 2.7L V6 Cil. 2/2 | SIST. ANTIROBO |
| TT | |

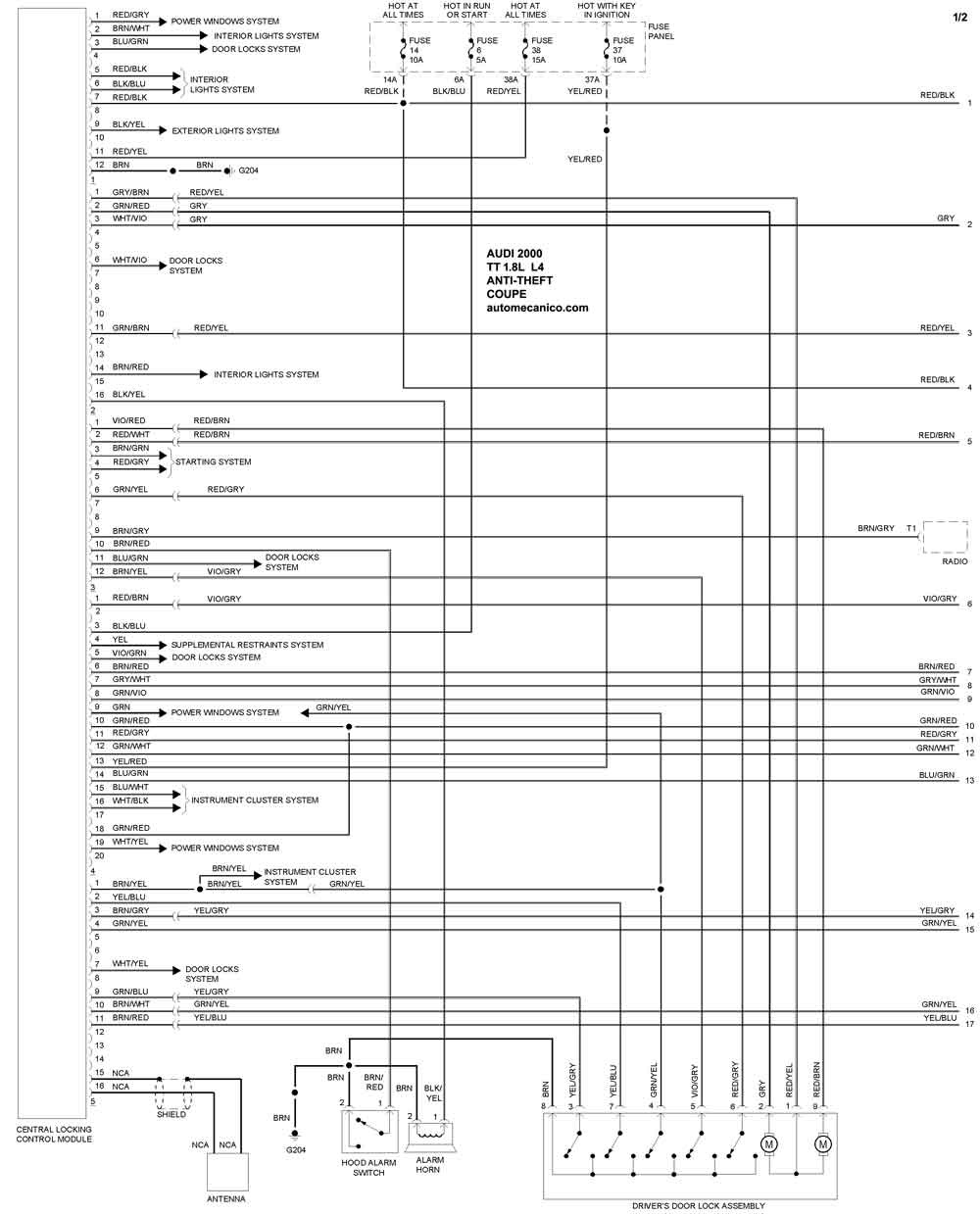

| 1.8L 4 Cil. 1/2 | SIST. ANTIROBO |

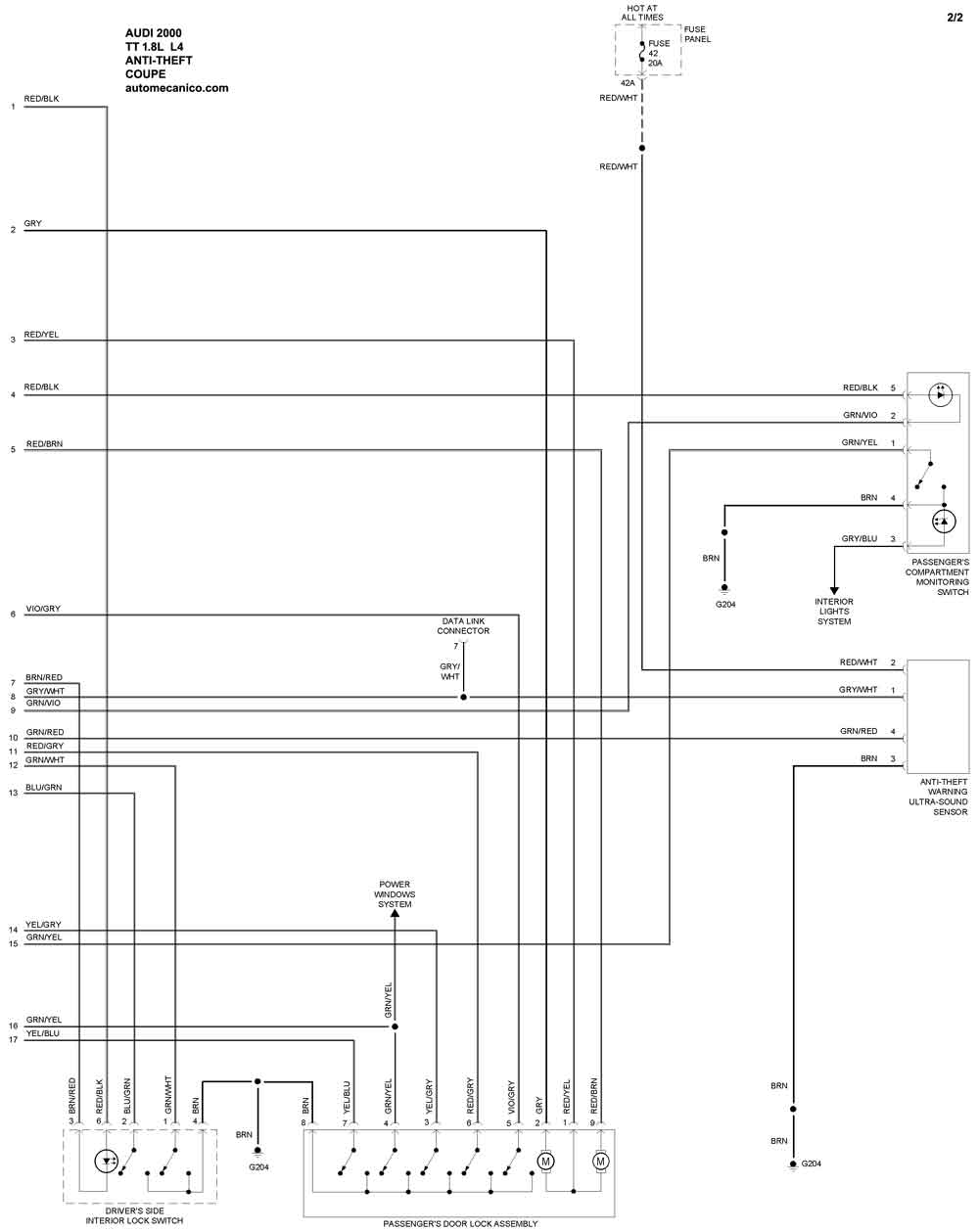

| 1.8L 4 Cil. 2/2 | SIST. ANTIROBO |
