Diagramas BMW : Sistema Antirobo - Anti- Theft System - Circuito Electrico BMW 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] BMW 2000 - INDICE- |
| MODELO | DIAGRAMA |
| 323Ci | |

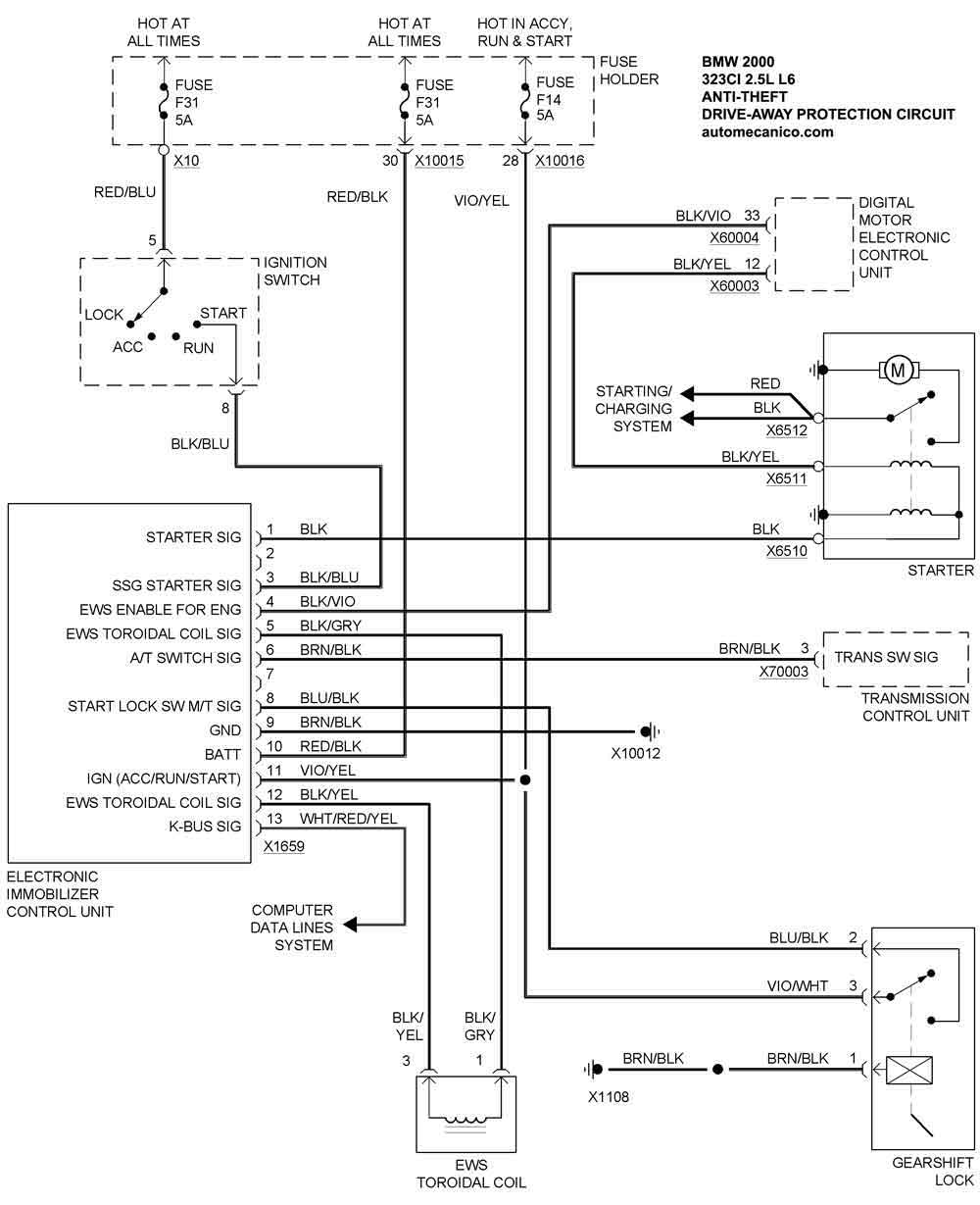

| 2.5L 6 Cil. | SIST. ANTIROBO DRIVE-AWAY PROTECTION |

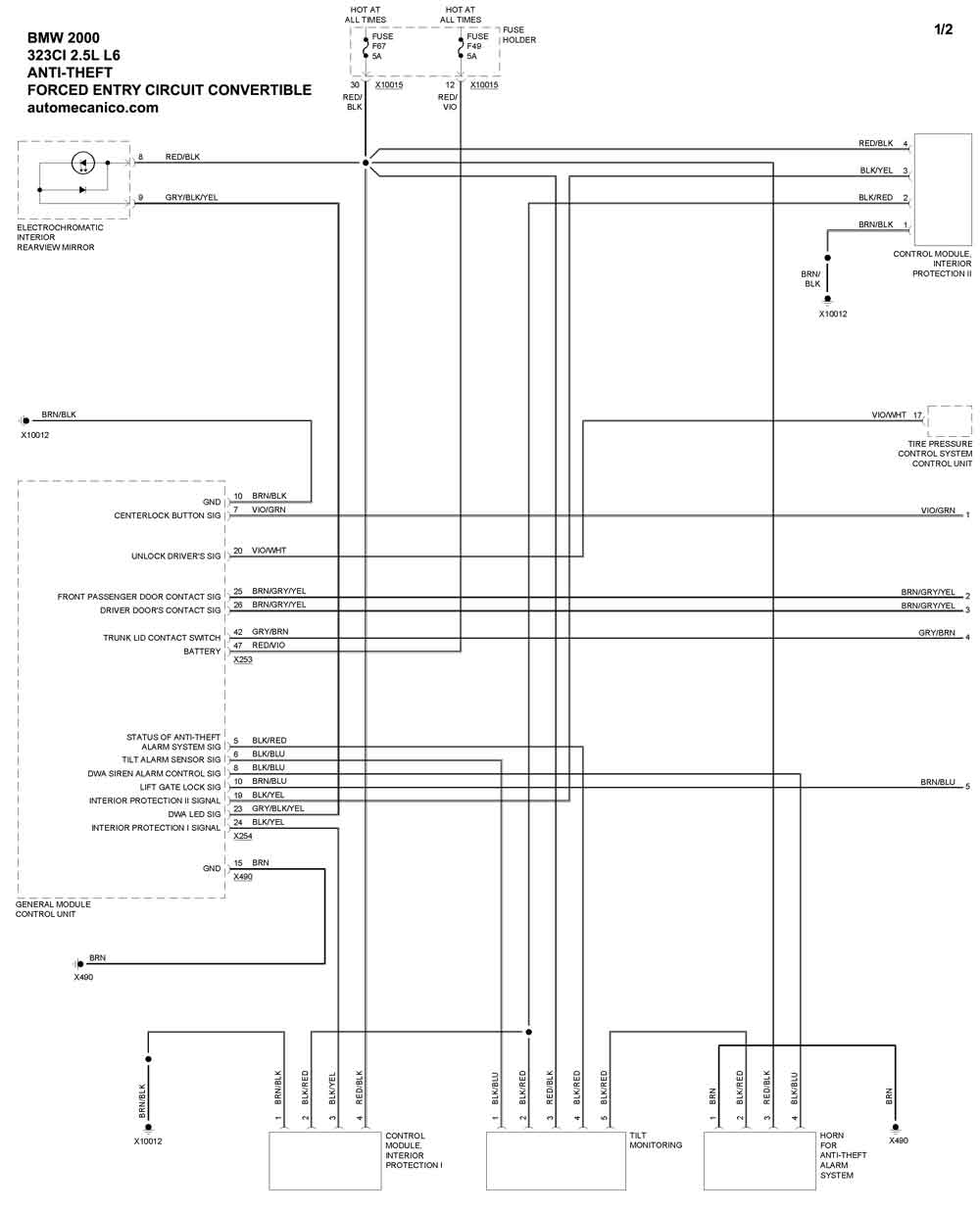

| 2.5L 6 Cil. 1/2 | SIST. ANTIROBO Forced Entry Circuit. CONV. |

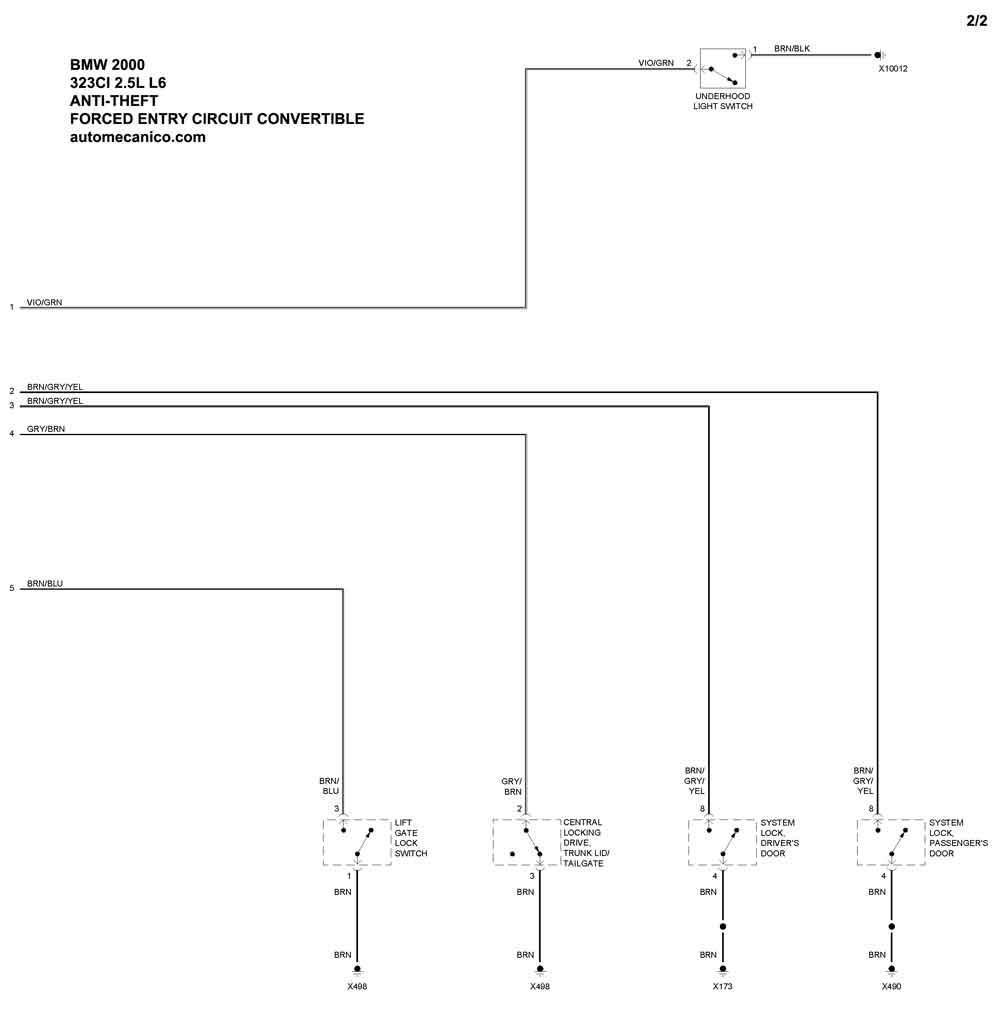

| 2.5L 6 Cil. 2/2 | SIST. ANTIROBO Forced Entry Circuit. CONV. |

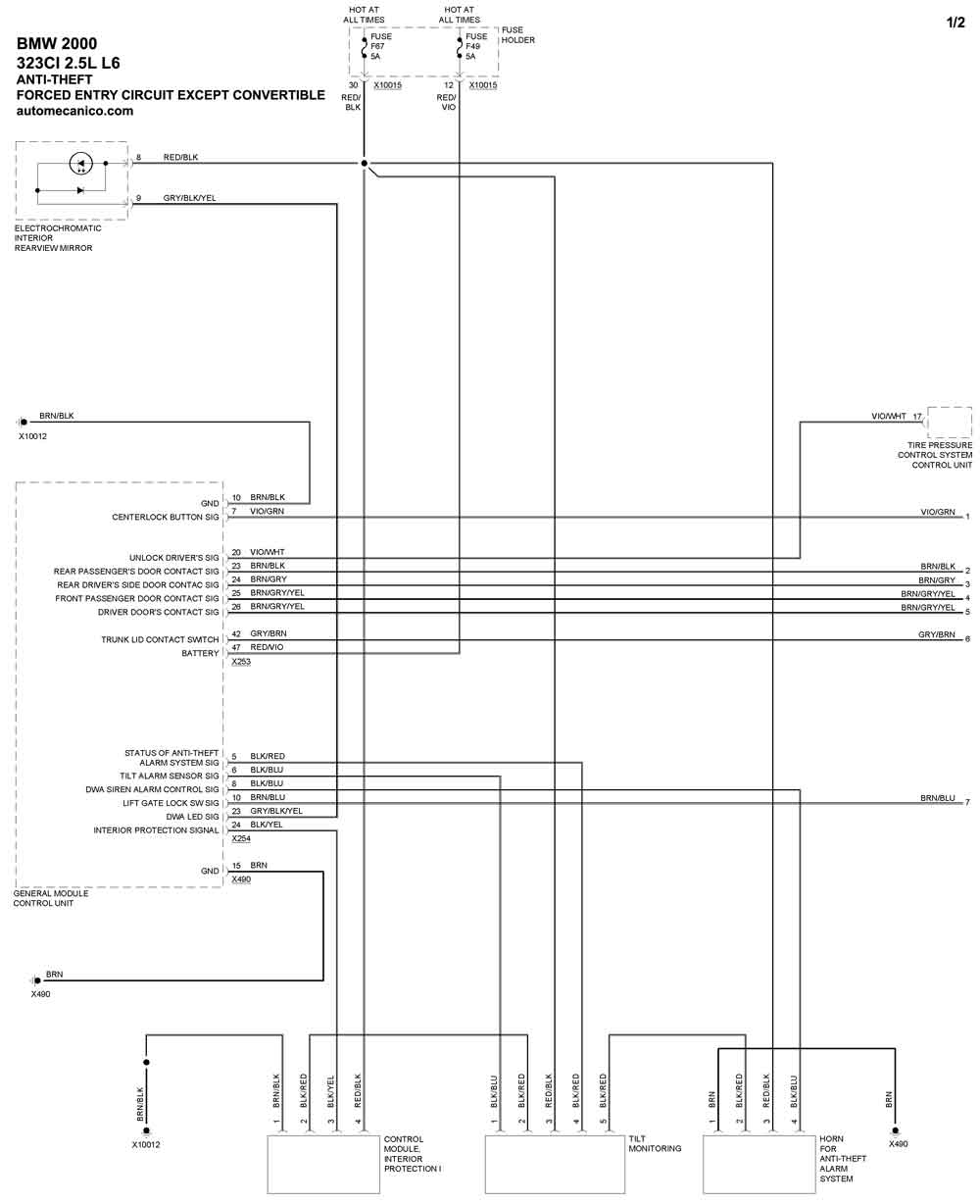

| 2.5L 6 Cil. 1/2 | SIST. ANTIROBO Forced Entry Circuit. EXCEPT |

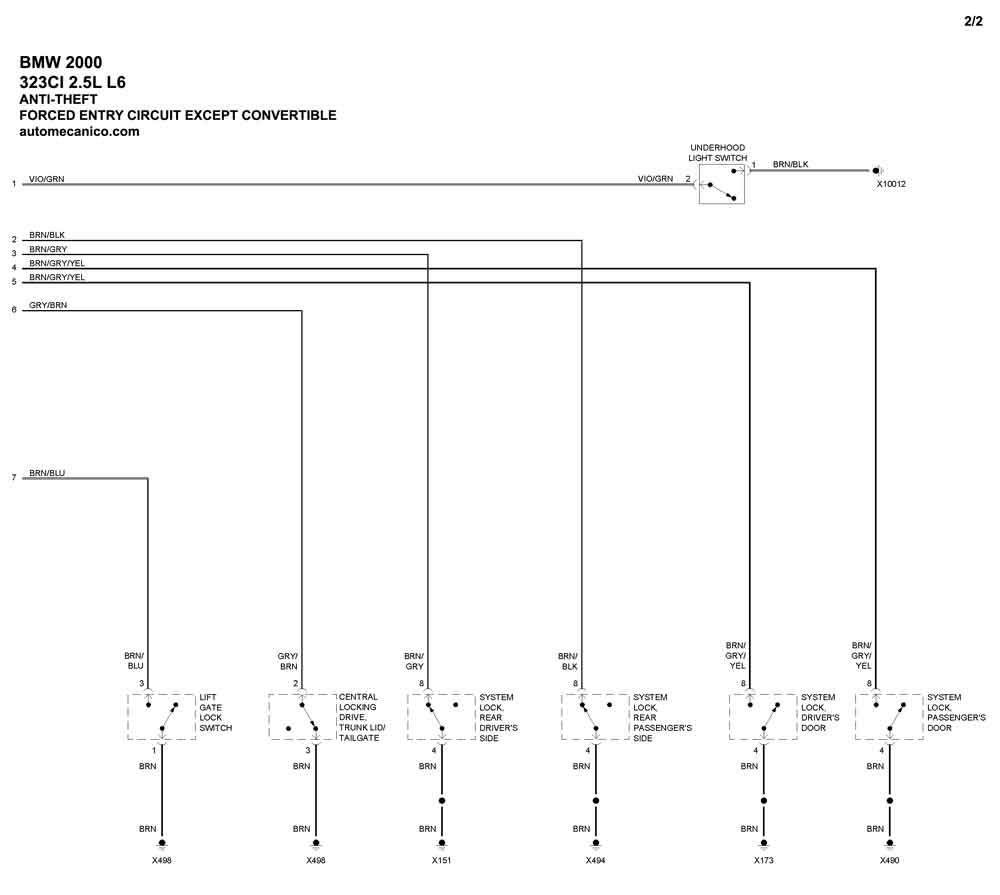

| 2.5L 6 Cil. 2/2 | SIST. ANTIROBO Forced Entry Circuit. EXCEPT |
| 528i | |

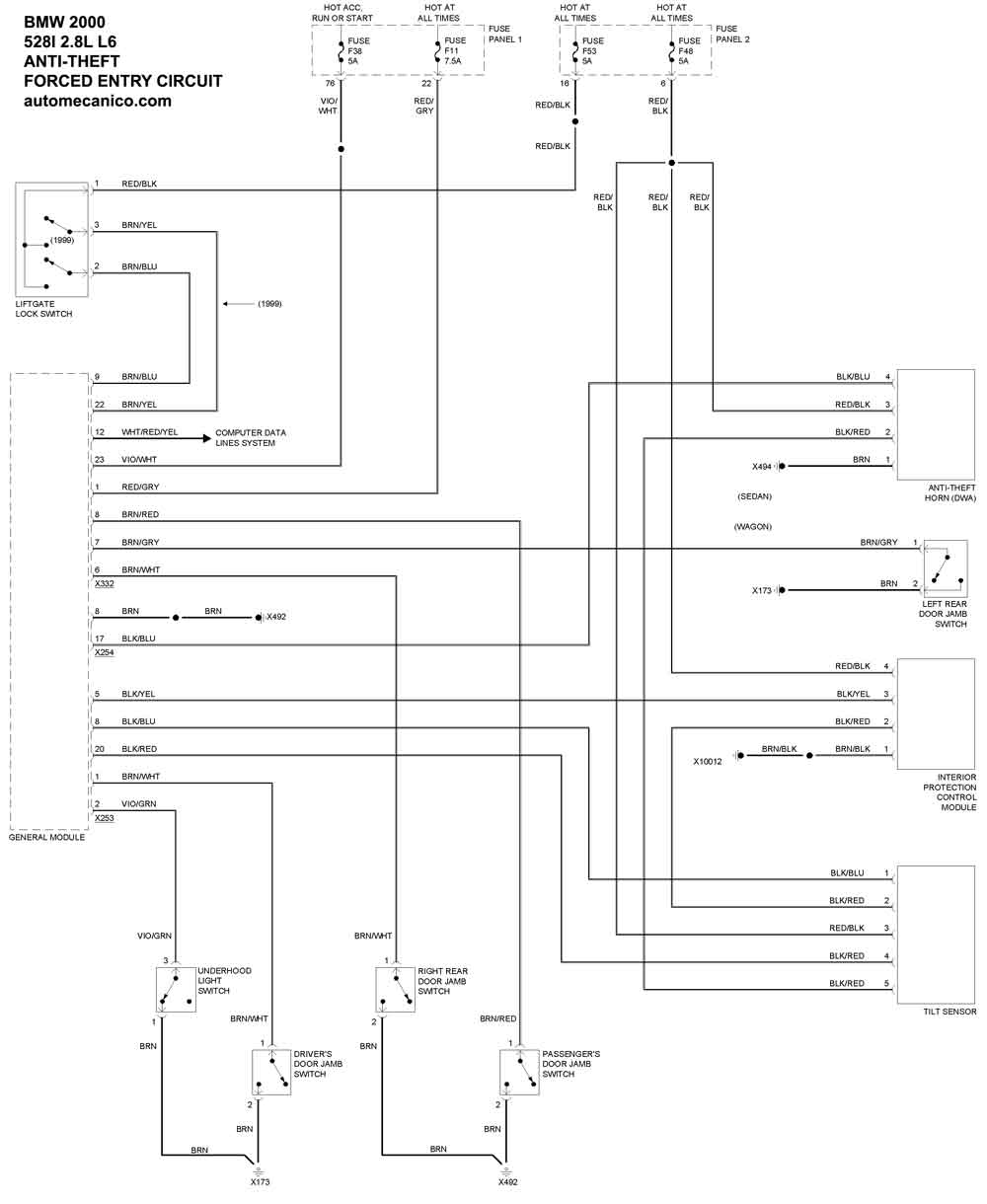

| 2.8L 6 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

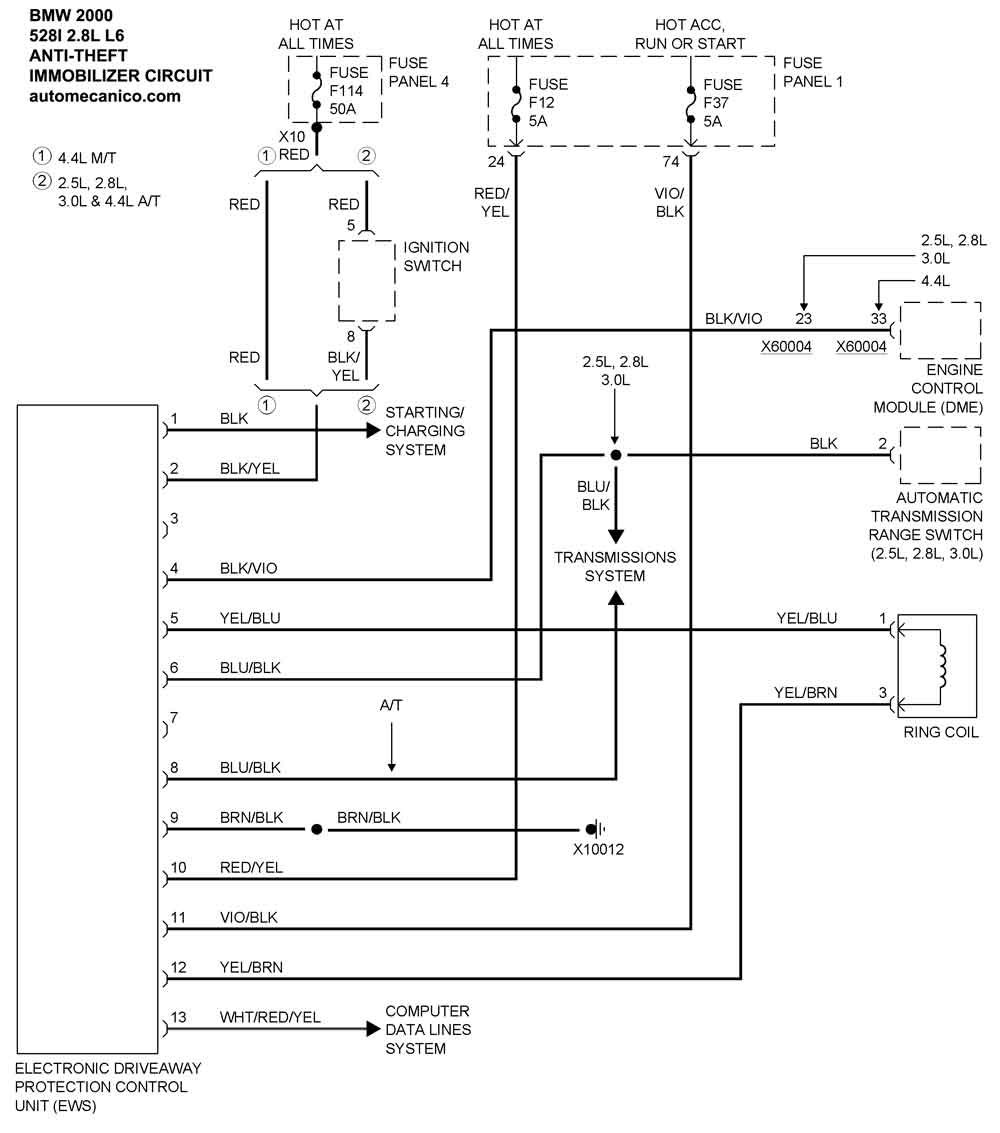

| 2.8L 6 Cil. | SIST. ANTIROBO IMMOBILIZER CIRCUIT |
| 740i | |

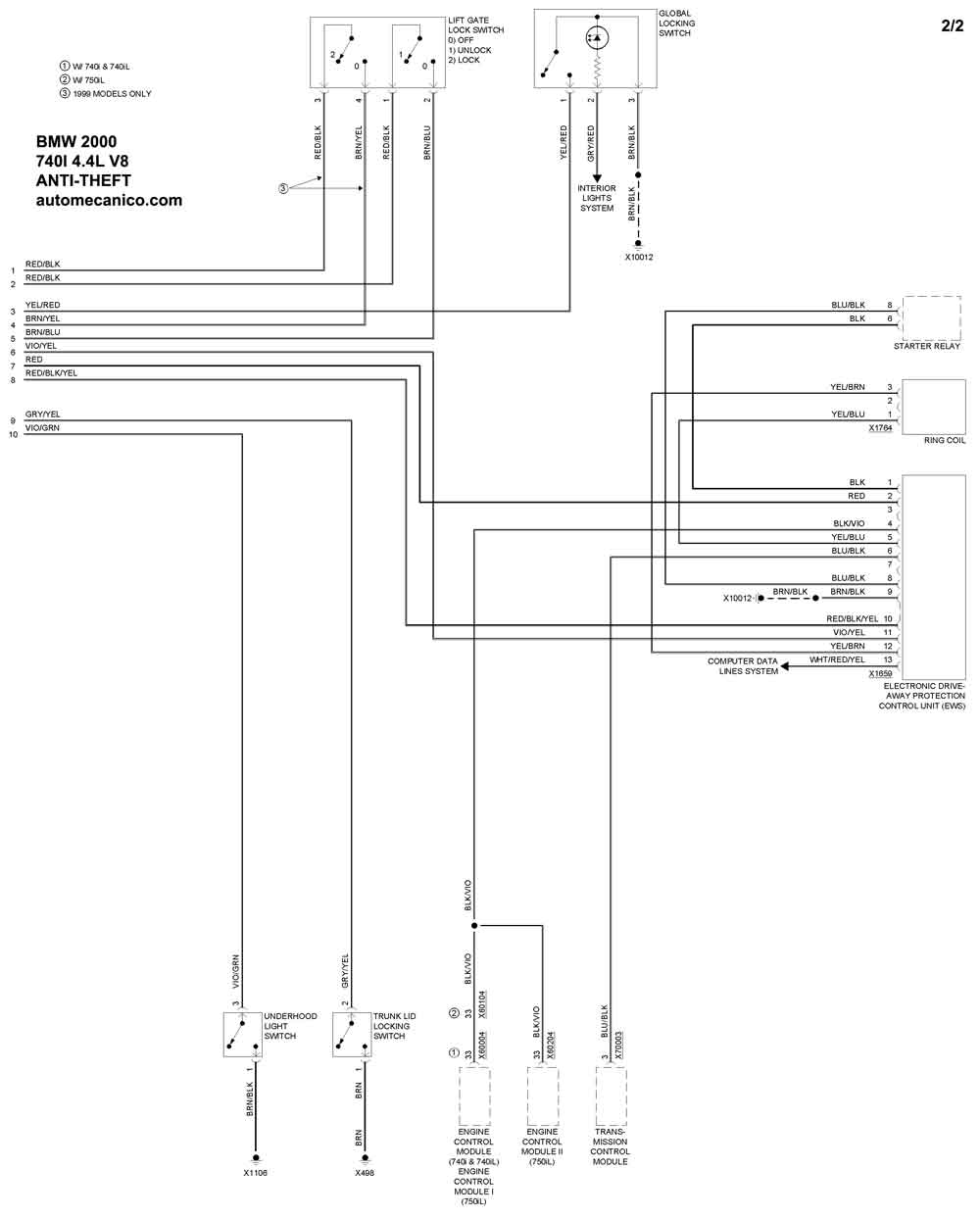

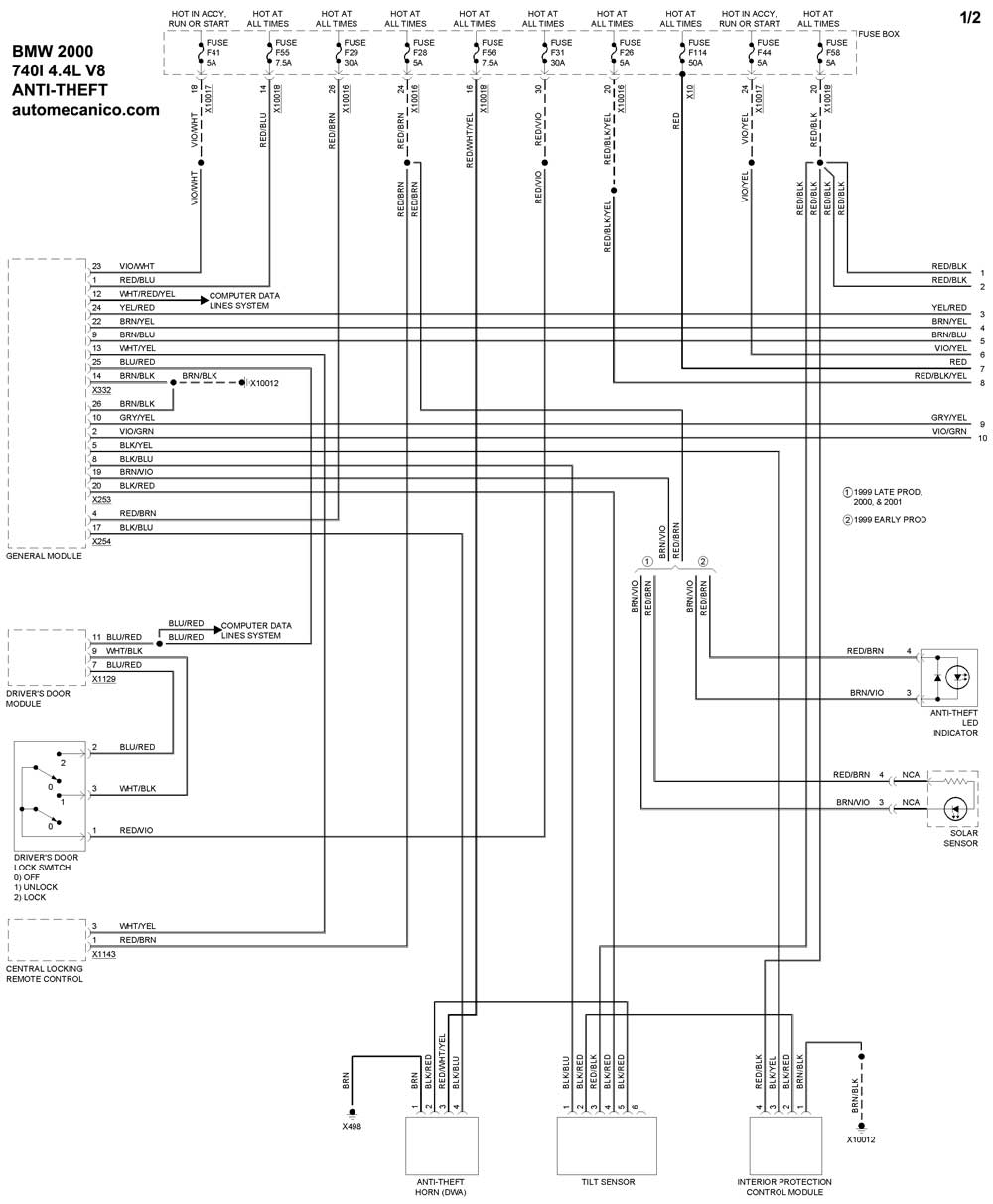

| 4.4L 8 Cil. 1/2 | SIST. ANTIROBO |
| 4.4L 8 Cil. 2/2 | SIST. ANTIROBO |
| X5 | |

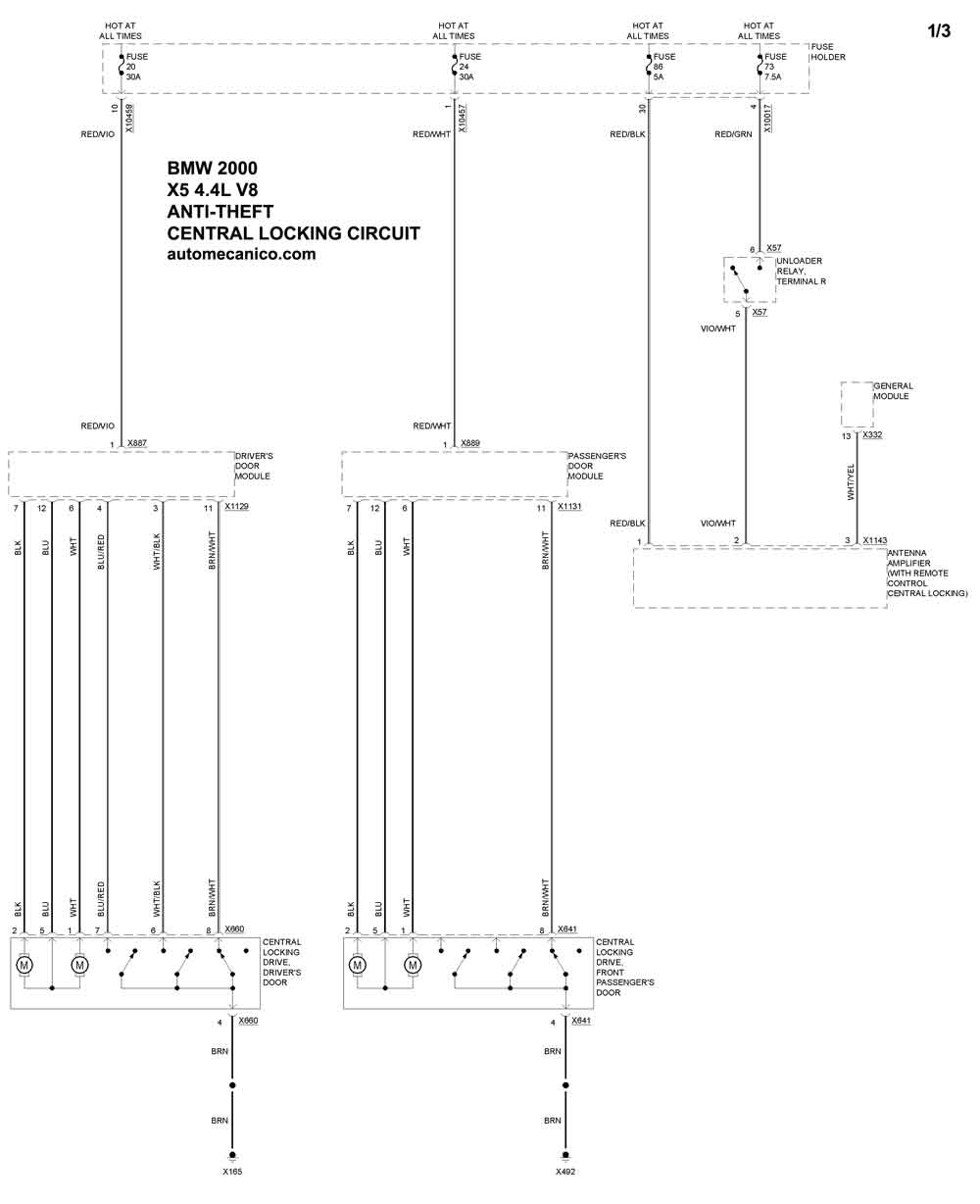

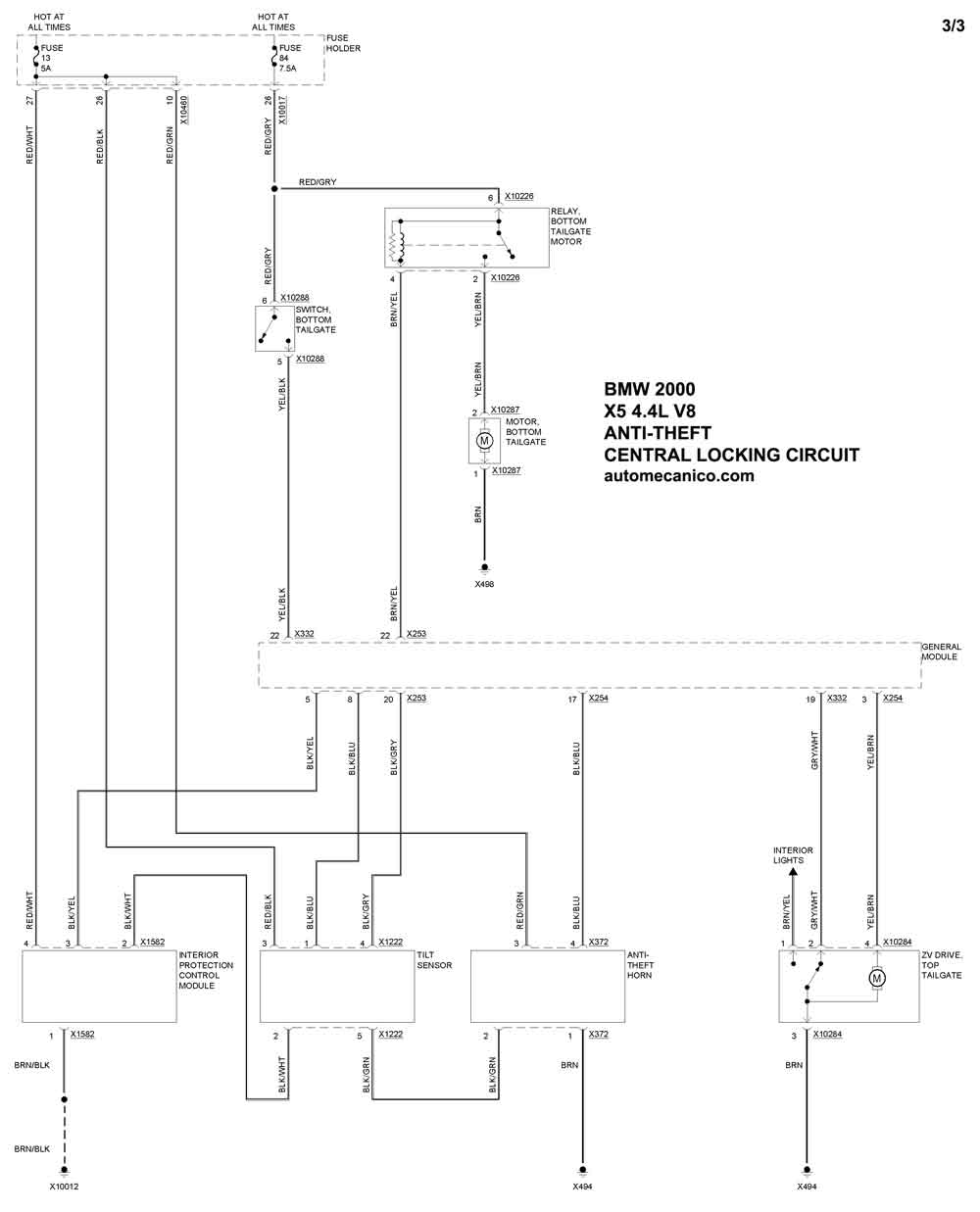

| 4.4L 8 Cil. 1/3 | SIST. ANTIROBO CENTRAL LOCKING CIRCUIT |
| 4.4L 8 Cil. 2/3 | SIST. ANTIROBO CENTRAL LOCKING CIRCUIT |
| 4.4L 8 Cil. 3/3 | SIST. ANTIROBO CENTRAL LOCKING CIRCUIT |

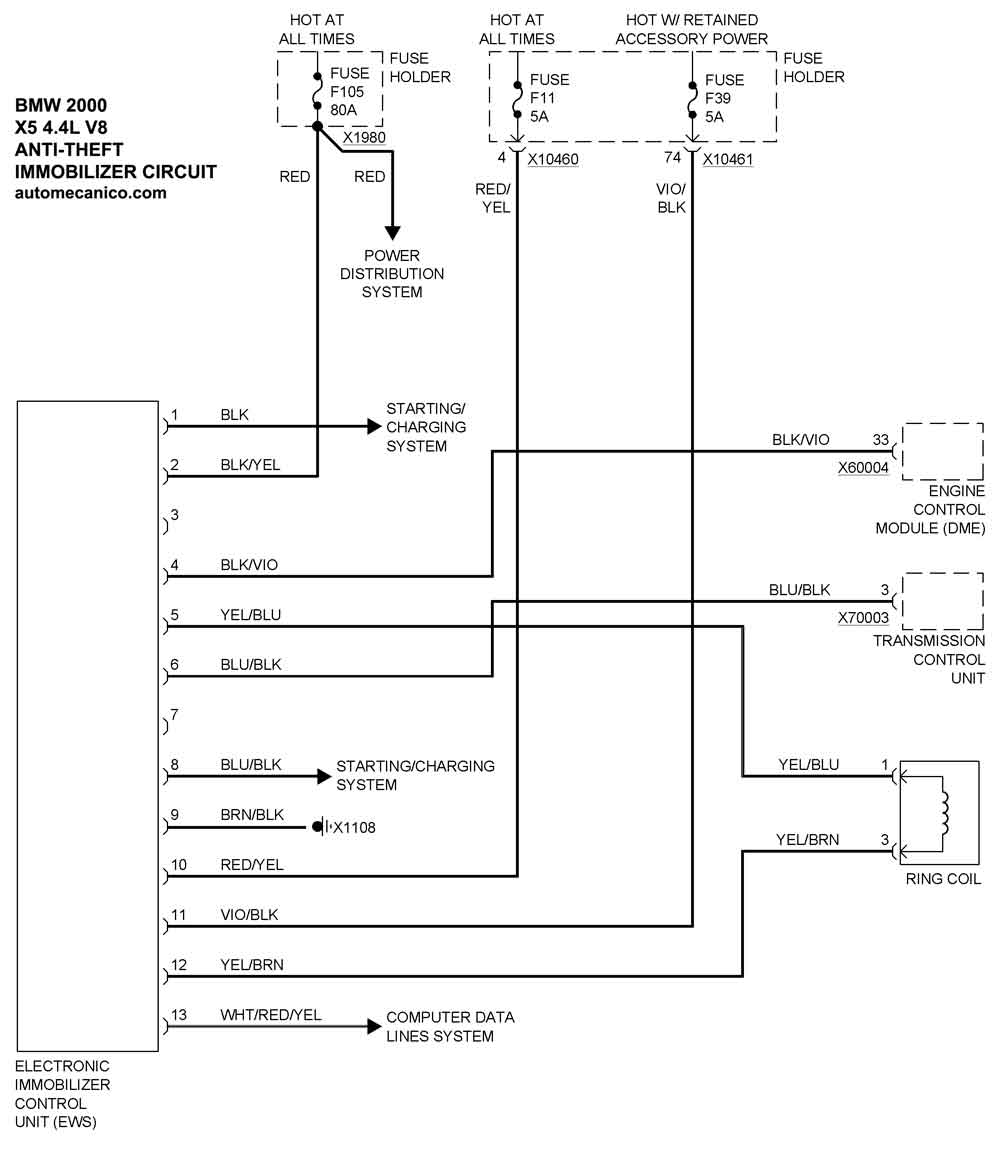

| 4.4L 8 Cil. | SIST. ANTIROBO IMMOBILIZER CIRCUIT |
| Z3 | |

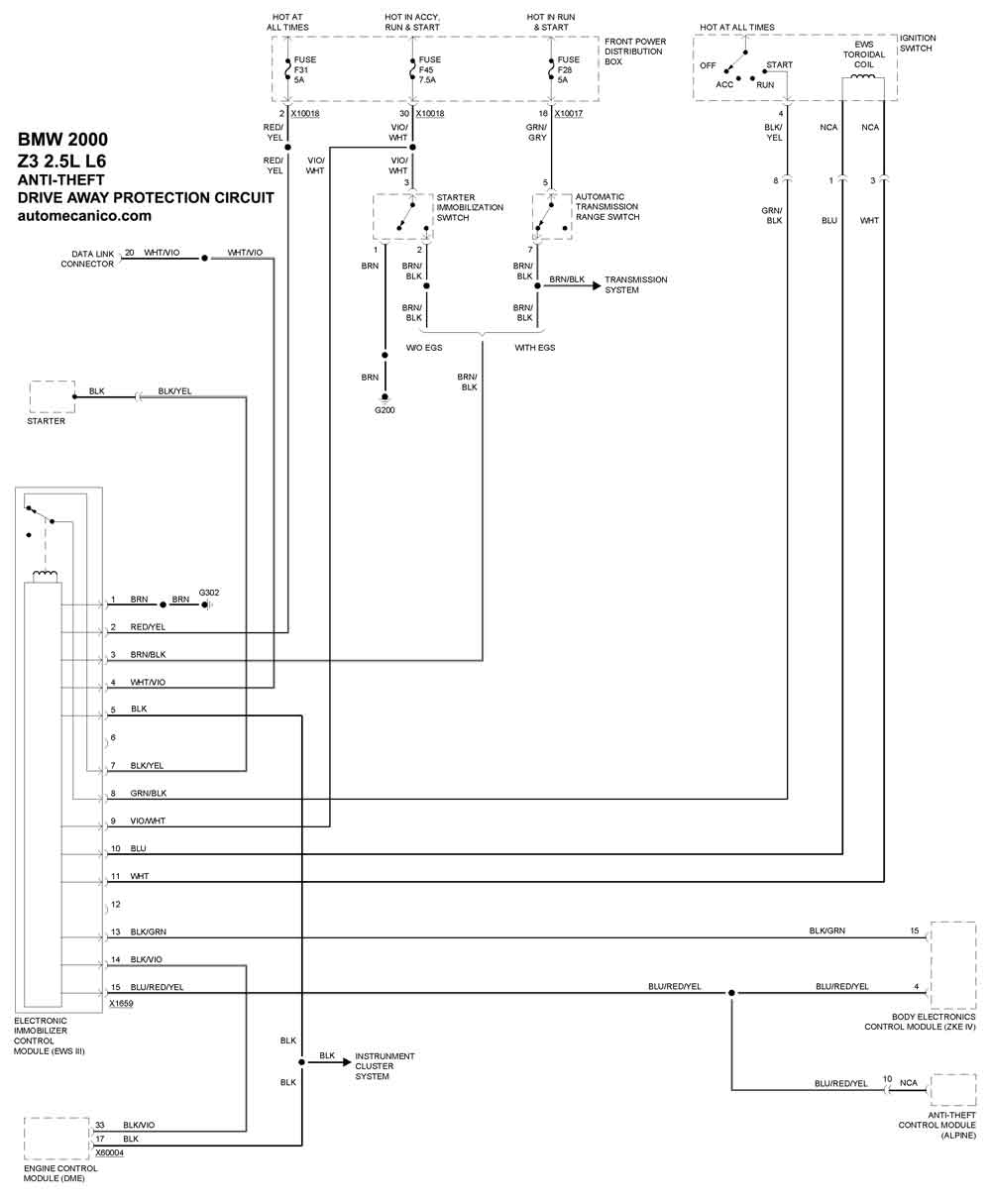

| 2.5L 6 Cil. | SIST. ANTIROBO DRIVE AWAY PROTECTION CIRCUIT |

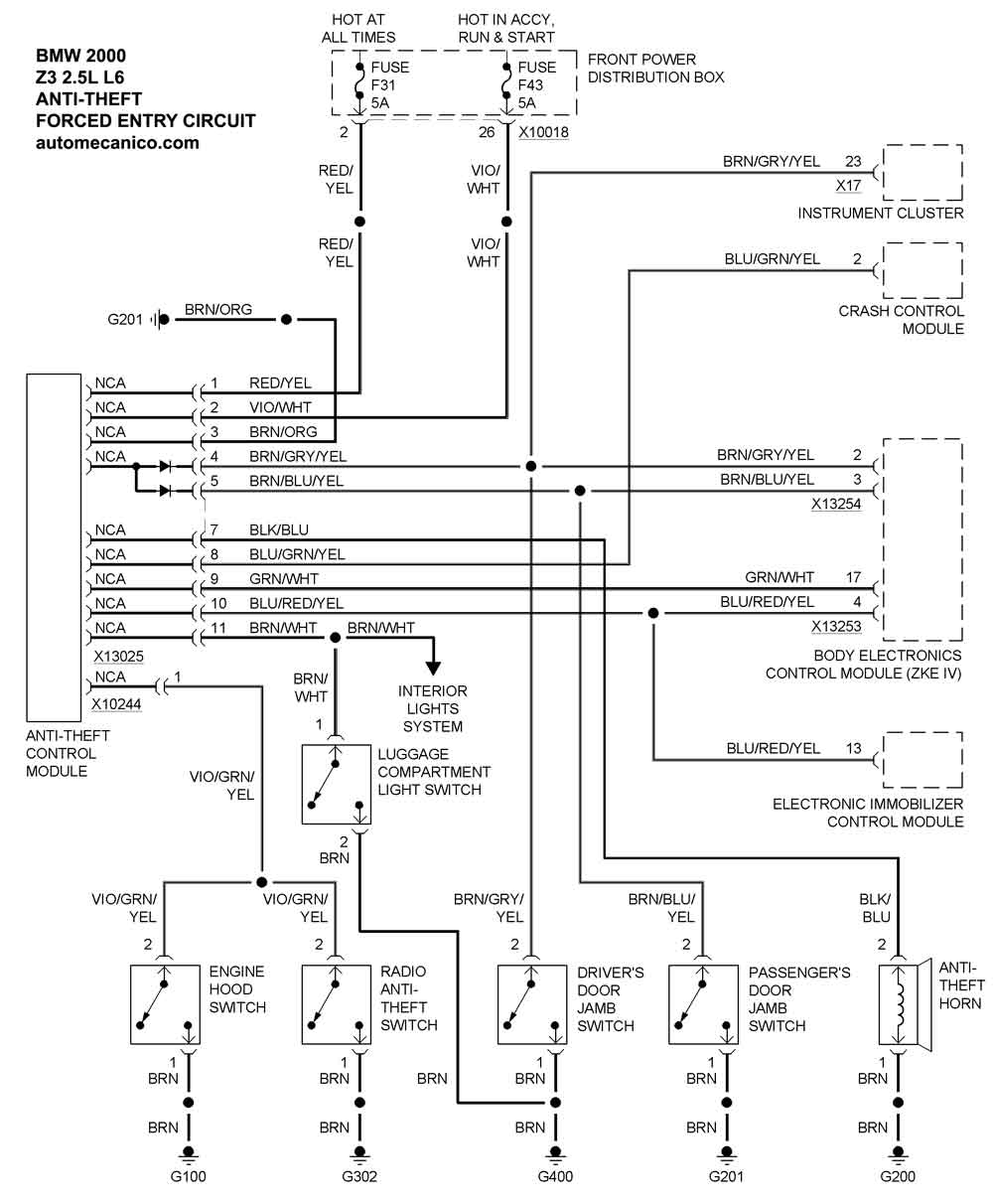

| 2.5L 6 Cil. | SIST. ANTIROBO Forced Entry Circuit. |
