Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] CHEVROLET 2000 - INDICE- |
| MODELO | DIAGRAMA |
| CAMARO | |

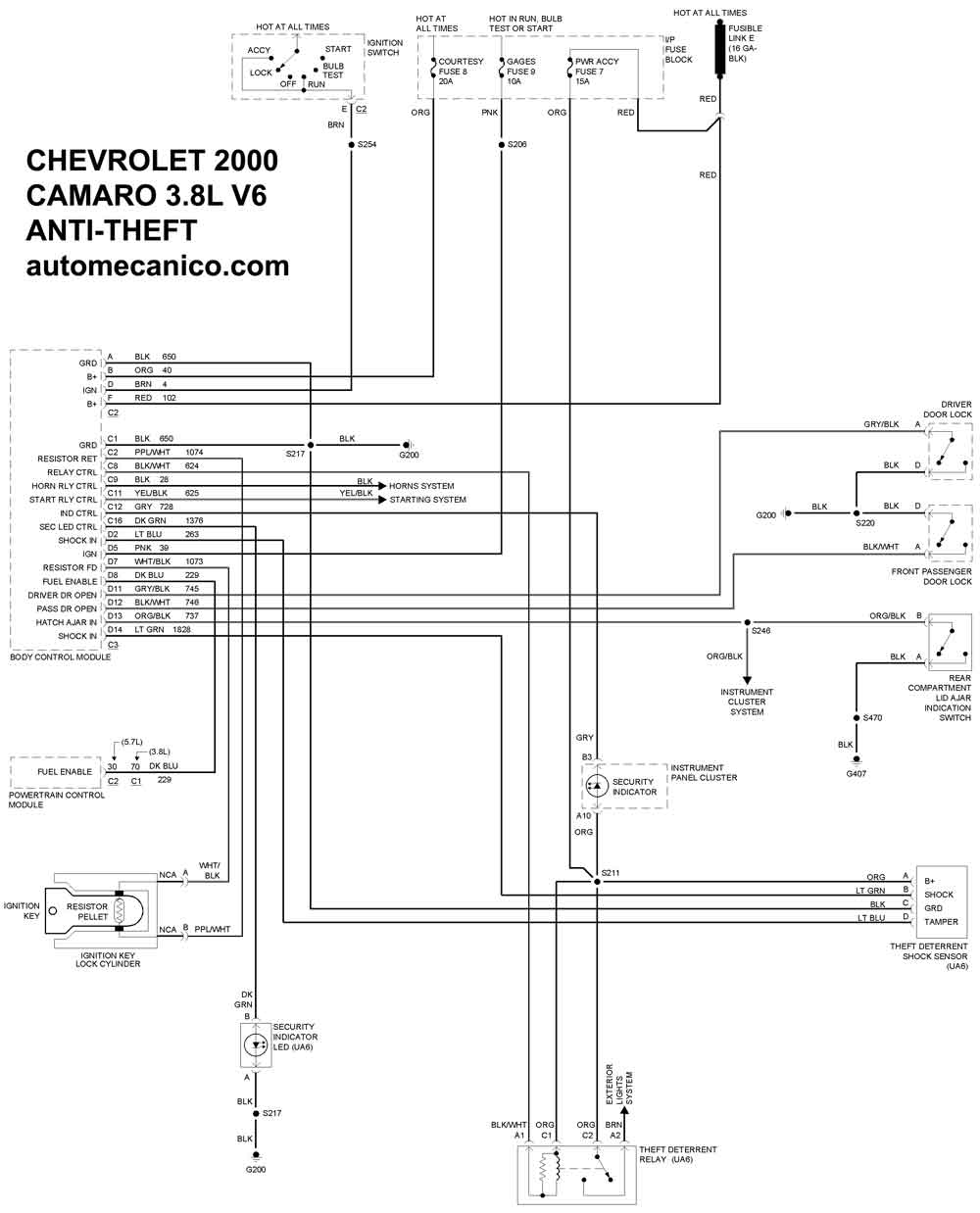

| 3.8L V6 Cil. | SIST. ANTIROBO |

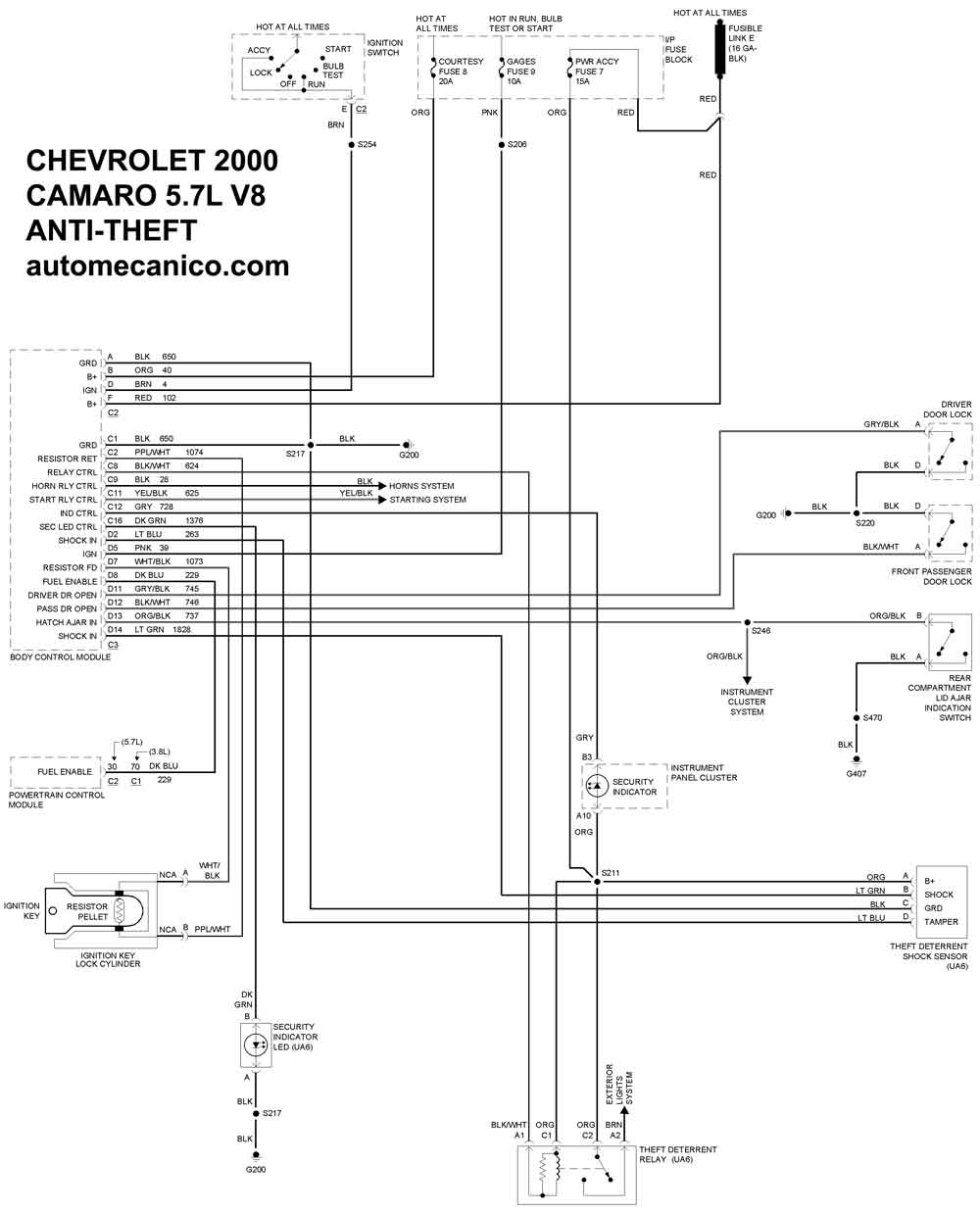

| 5.7L V8 Cil. | SIST. ANTIROBO |
| CAVALIER | |

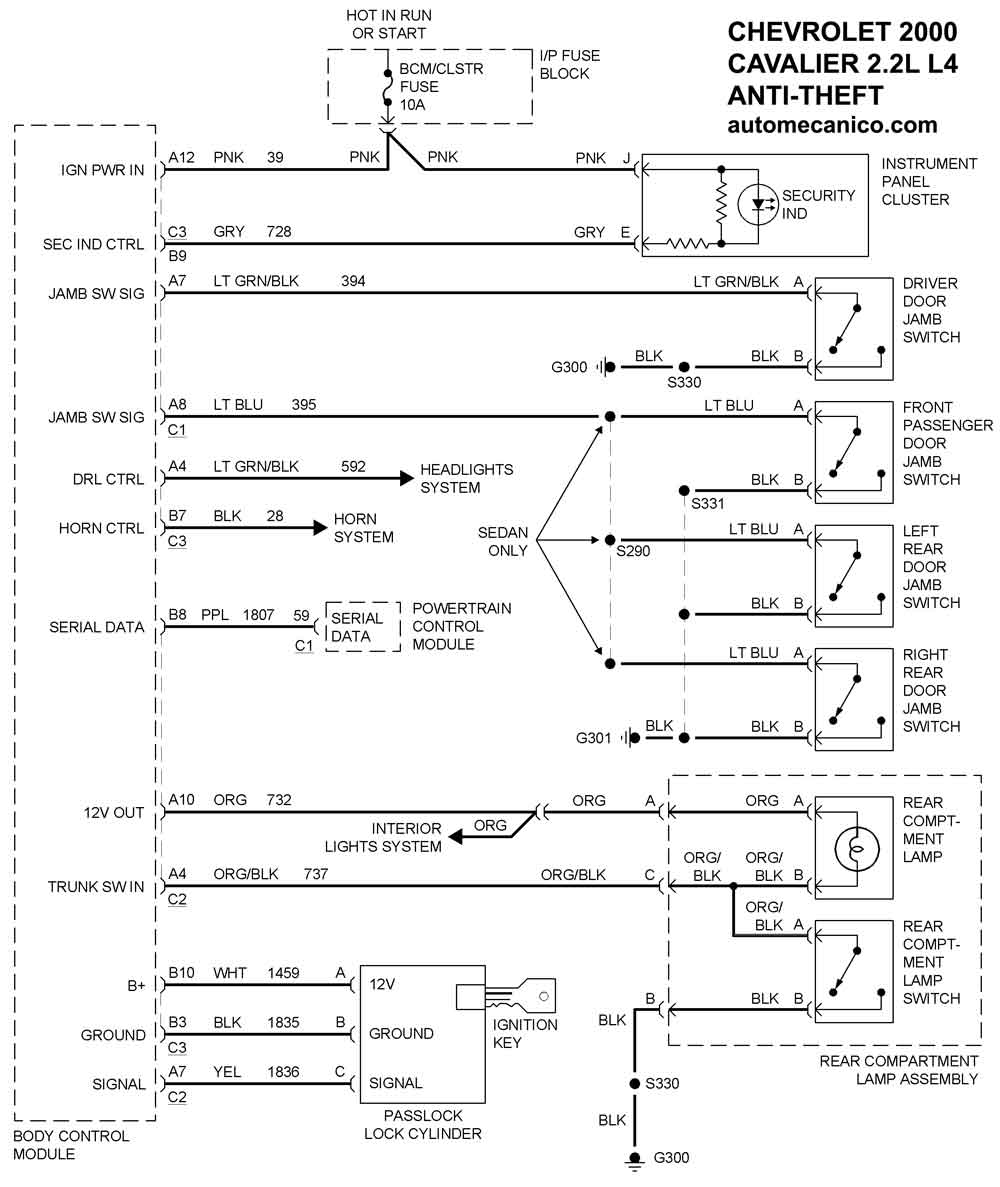

| 2.2L 4 Cil. | SIST. ANTIROBO |
| 2.4L 4 Cil. | SIST. ANTIROBO |
| CORVETTE | |

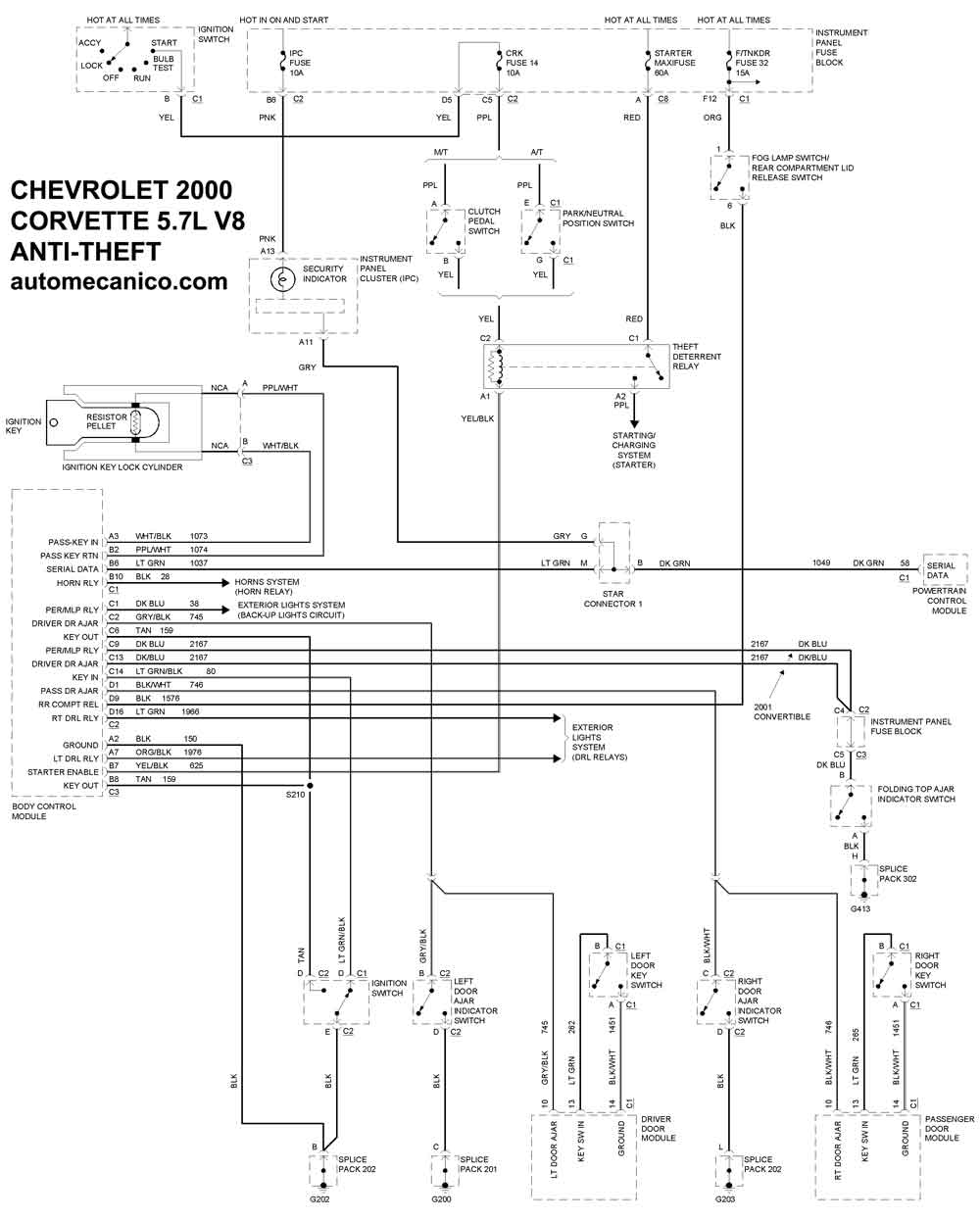

| 5.7L V8 Cil. | SIST. ANTIROBO |
| EXPRESS 1500 | |
| 4.3L V6 Cil. | SIST. ANTIROBO |
| 5.0L V8 Cil. | SIST. ANTIROBO |
| 5.7L V8 Cil. | SIST. ANTIROBO |
| EXPRESS 2500 | |
| 4.3L V6 Cil. | SIST. ANTIROBO |

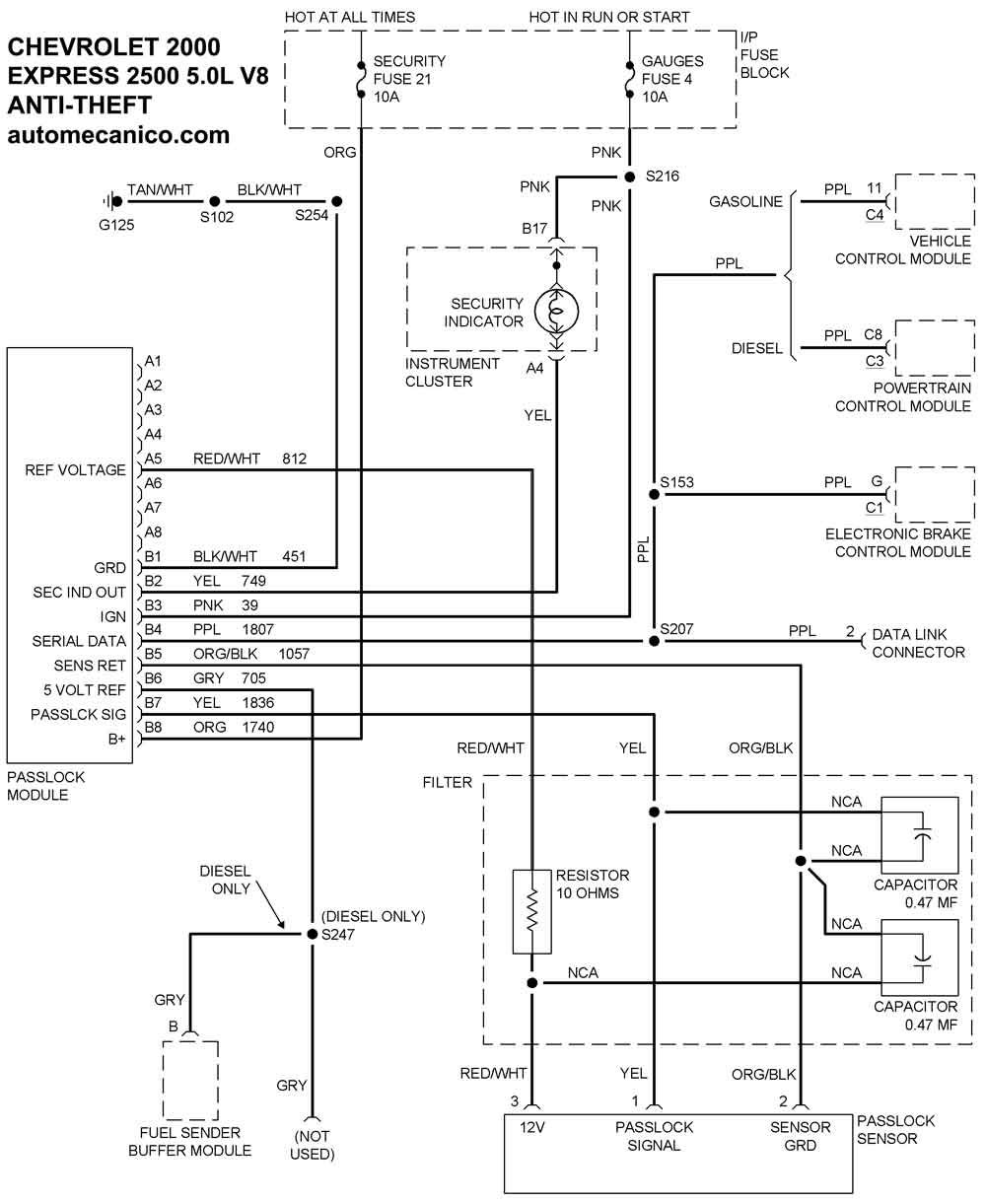

| 5.0L V8 Cil. | SIST. ANTIROBO |
| 5.7L V8 Cil. | SIST. ANTIROBO |

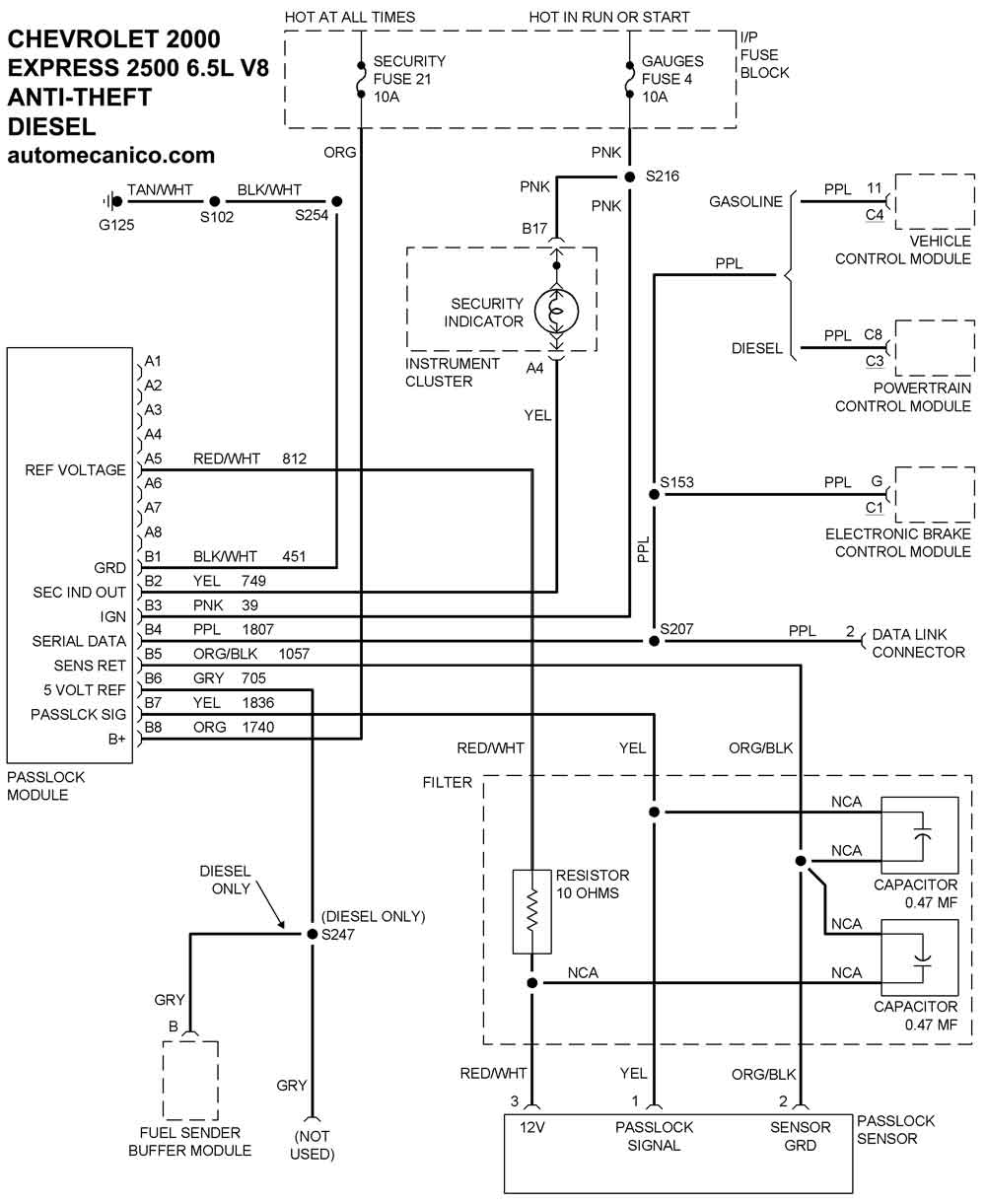

| 6.5L Diesel V8 Cil. | SIST. ANTIROBO |
