| DIAGRAMAS - ESQUEMAS - GRAPHICS - CHRYSLER 2000 - Mecanica Automotriz - |
Diagramas CHRYSLER : Sistema Antirobo - Anti- Theft System - Circuito Electrico CHRYSLER 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] CHRYSLER 2000 - INDICE- |
| MODELO | DIAGRAMA |
| 300M | |

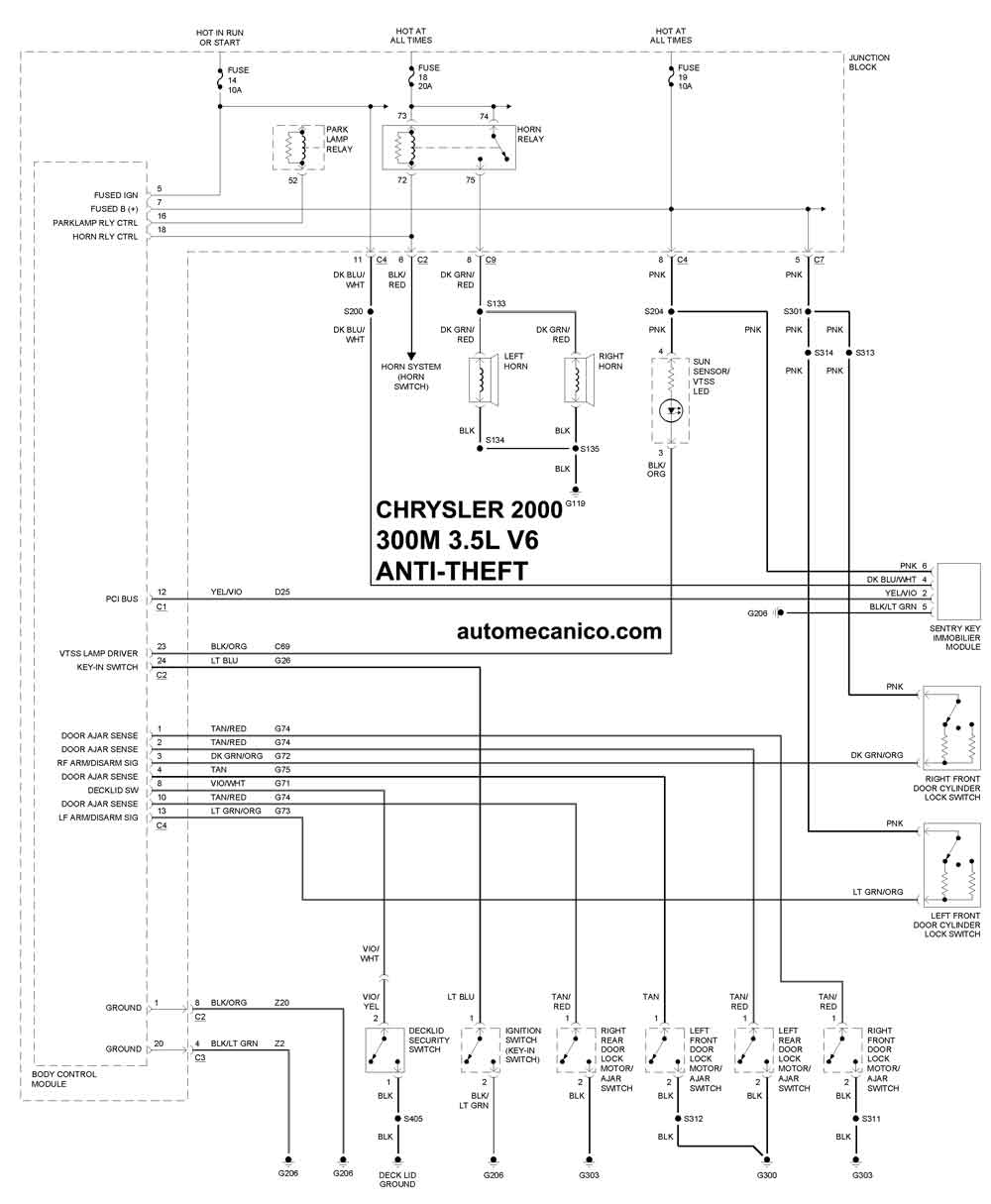

| 3.5L V6 Cil. | SIST. ANTIROBO |
| CIRRUS | |

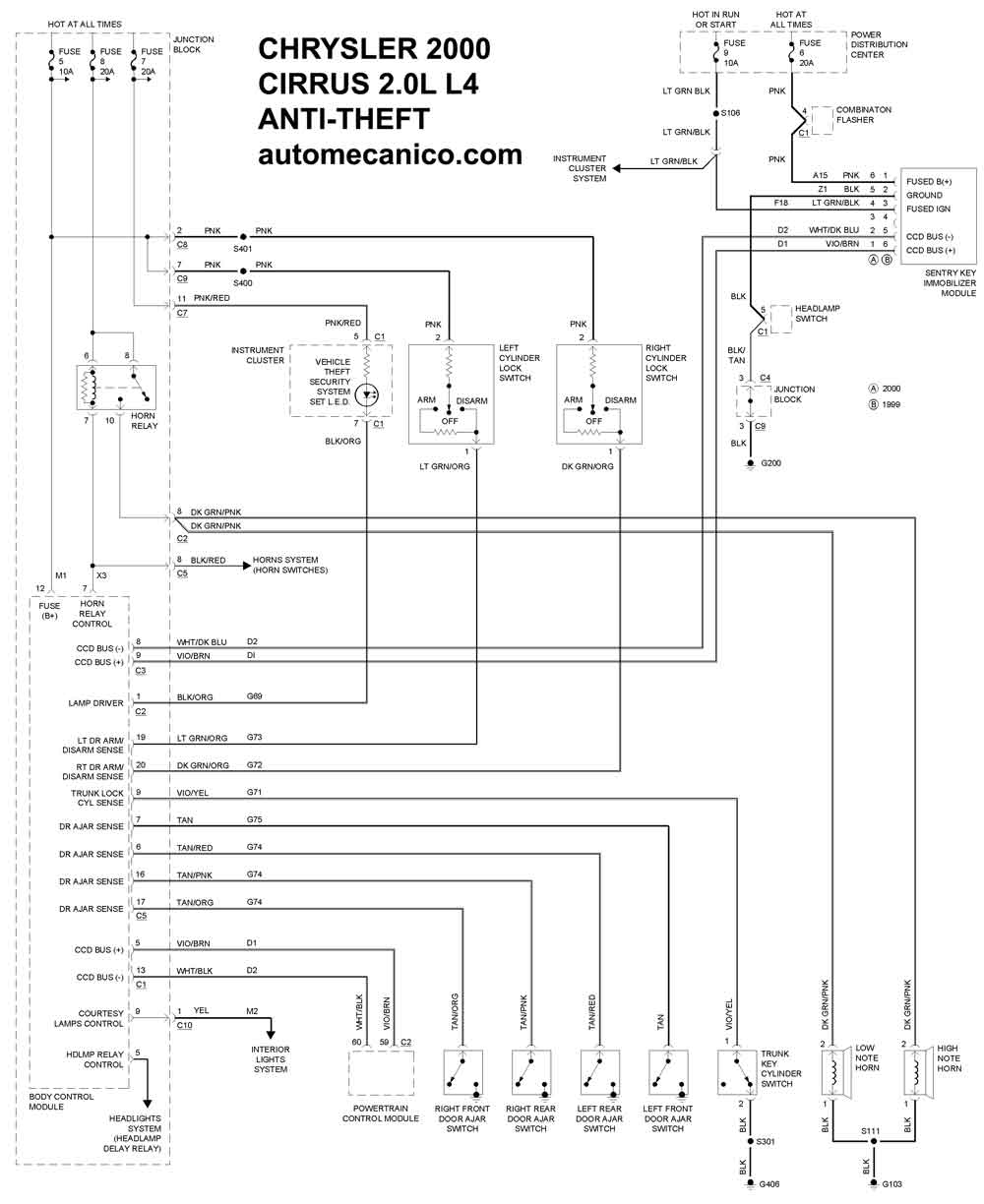

| 2.0L 4 Cil. | SIST. ANTIROBO |
| 2.4L 4 Cil. | SIST. ANTIROBO |
| 2.5L V6 Cil. | SIST. ANTIROBO |
| CONCORDE | |

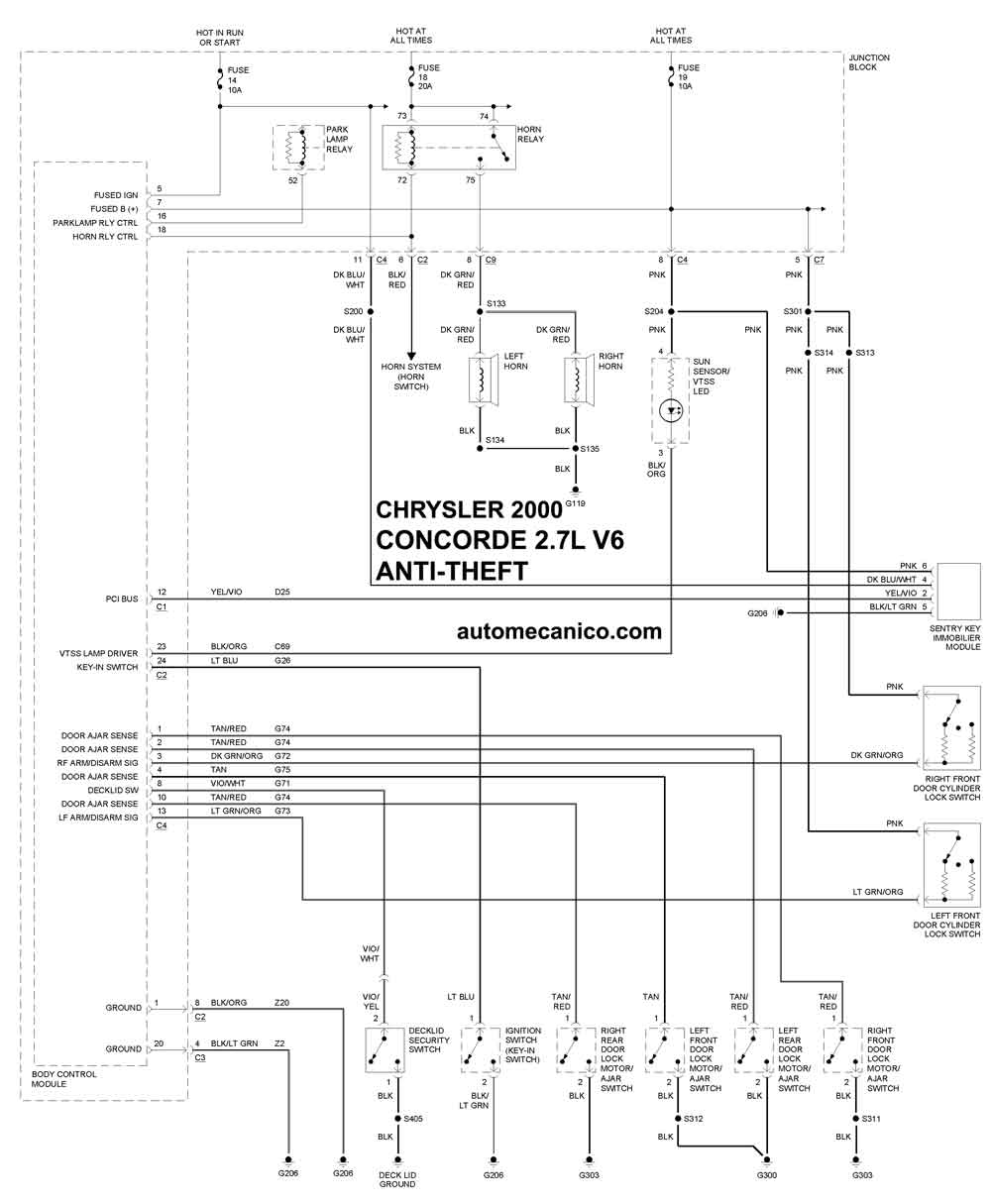

| 2.7L V6 Cil. | SIST. ANTIROBO |
| 3.2L V6 Cil. | SIST. ANTIROBO |
| GRAND VOYAGER | |

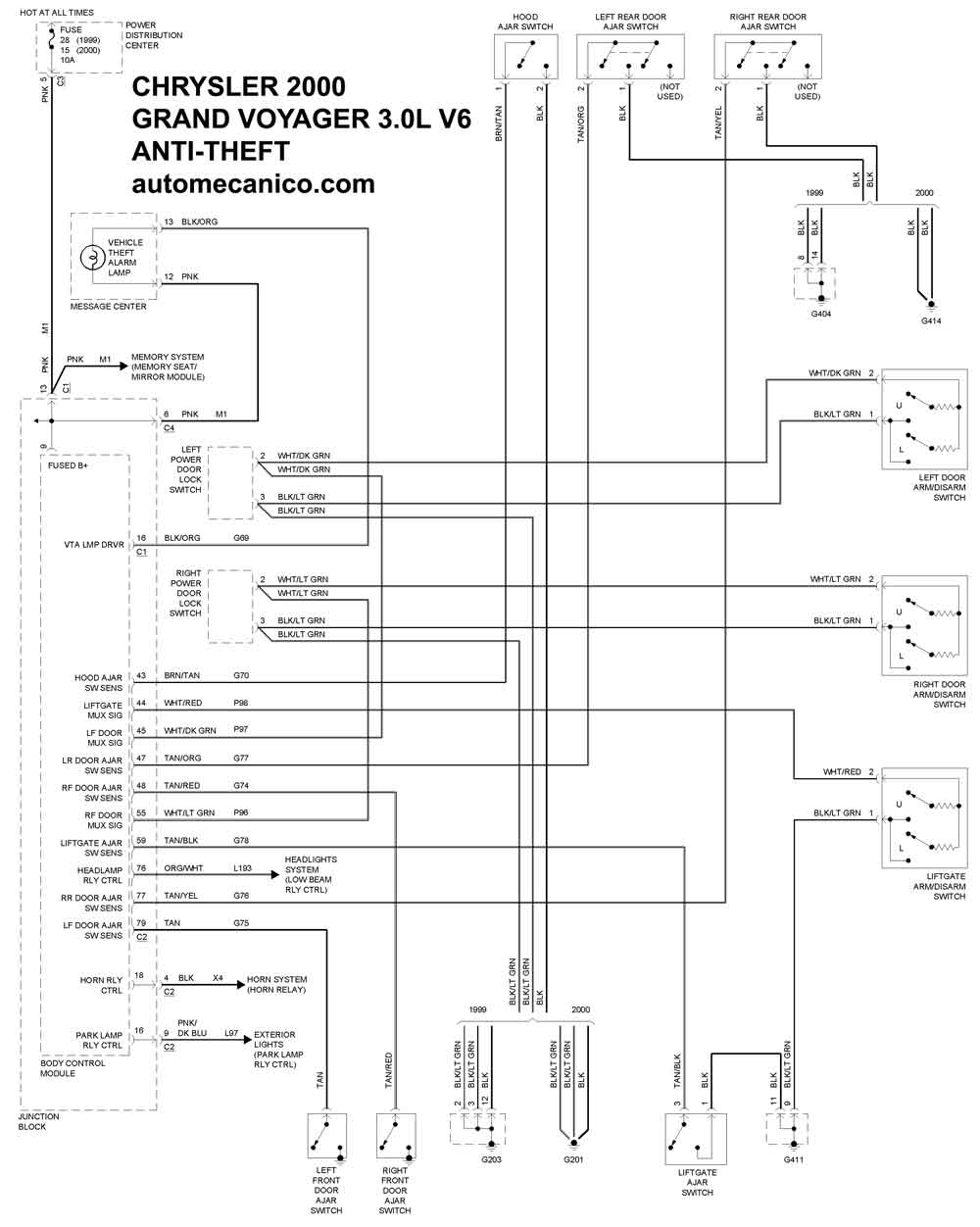

| 3.0L V6 Cil. | SIST. ANTIROBO |
| 3.3L V6 Cil. | SIST. ANTIROBO |
