Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] LINCOLN 2000 - INDICE- |
| MODELO | DIAGRAMA |
| CONTINENTAL | |

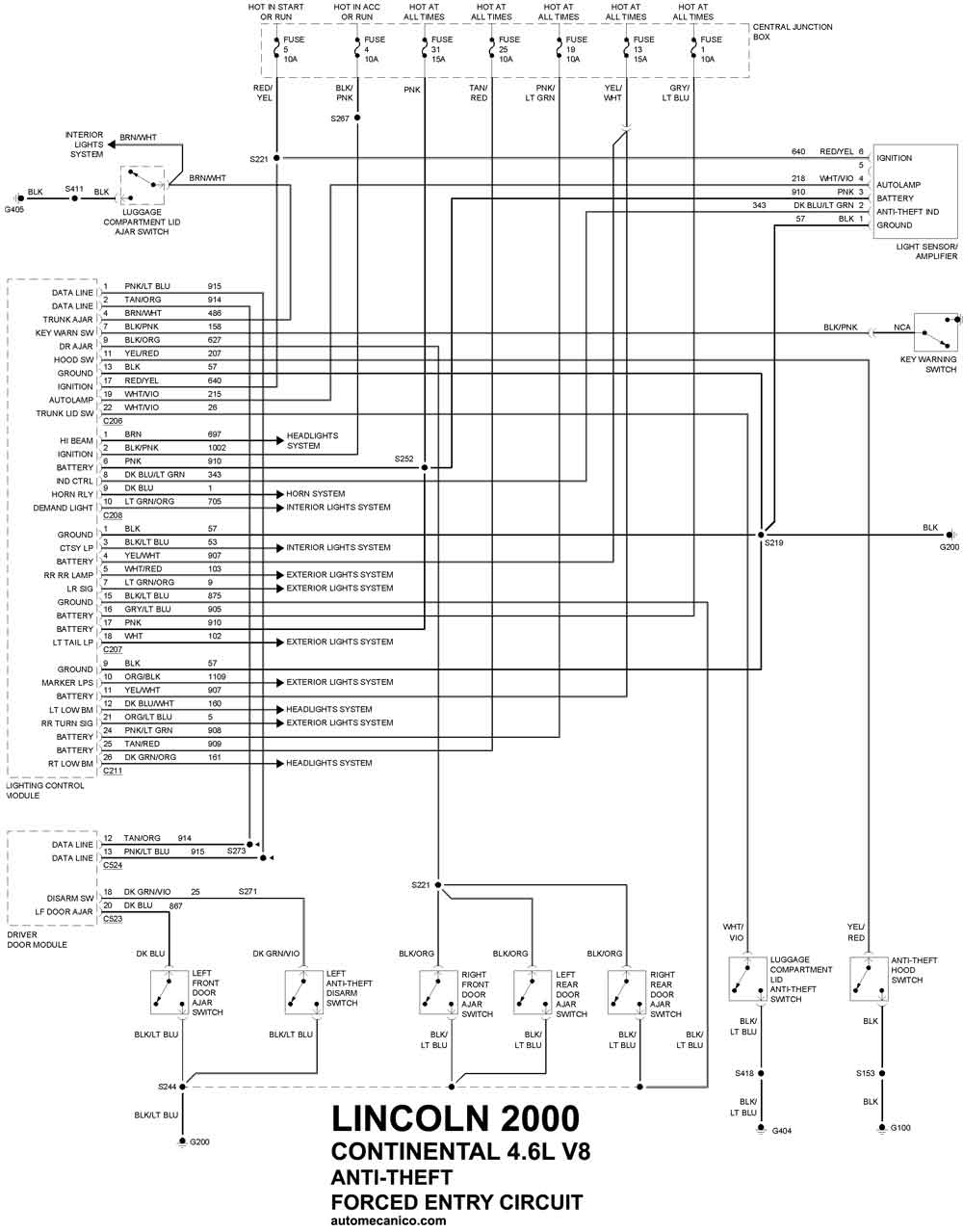

| 4.6L V8 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

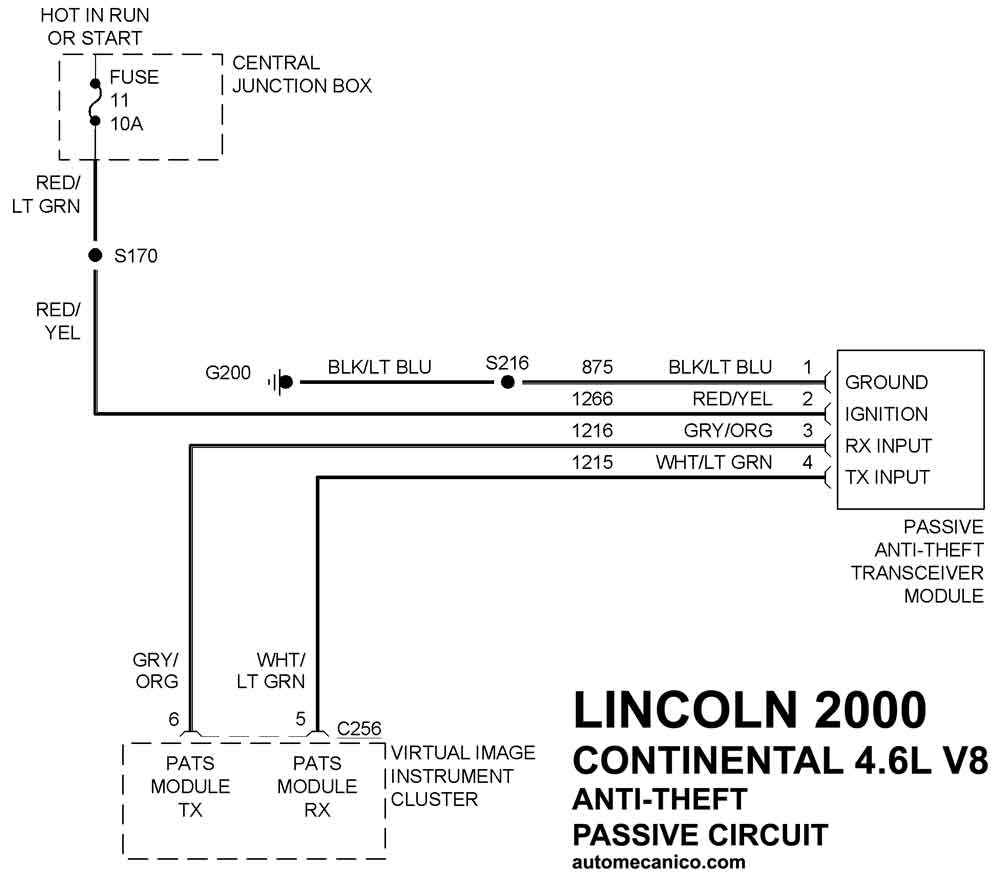

| 4.6L V8 Cil. | SIST. ANTIROBO Passive Circuit |
| LS | |
| 3.0L V6 Cil. | SIST. ANTIROBO Forced Entry Circuit. |
| 3.0L V6 Cil. | SIST. ANTIROBO Passive Circuit |

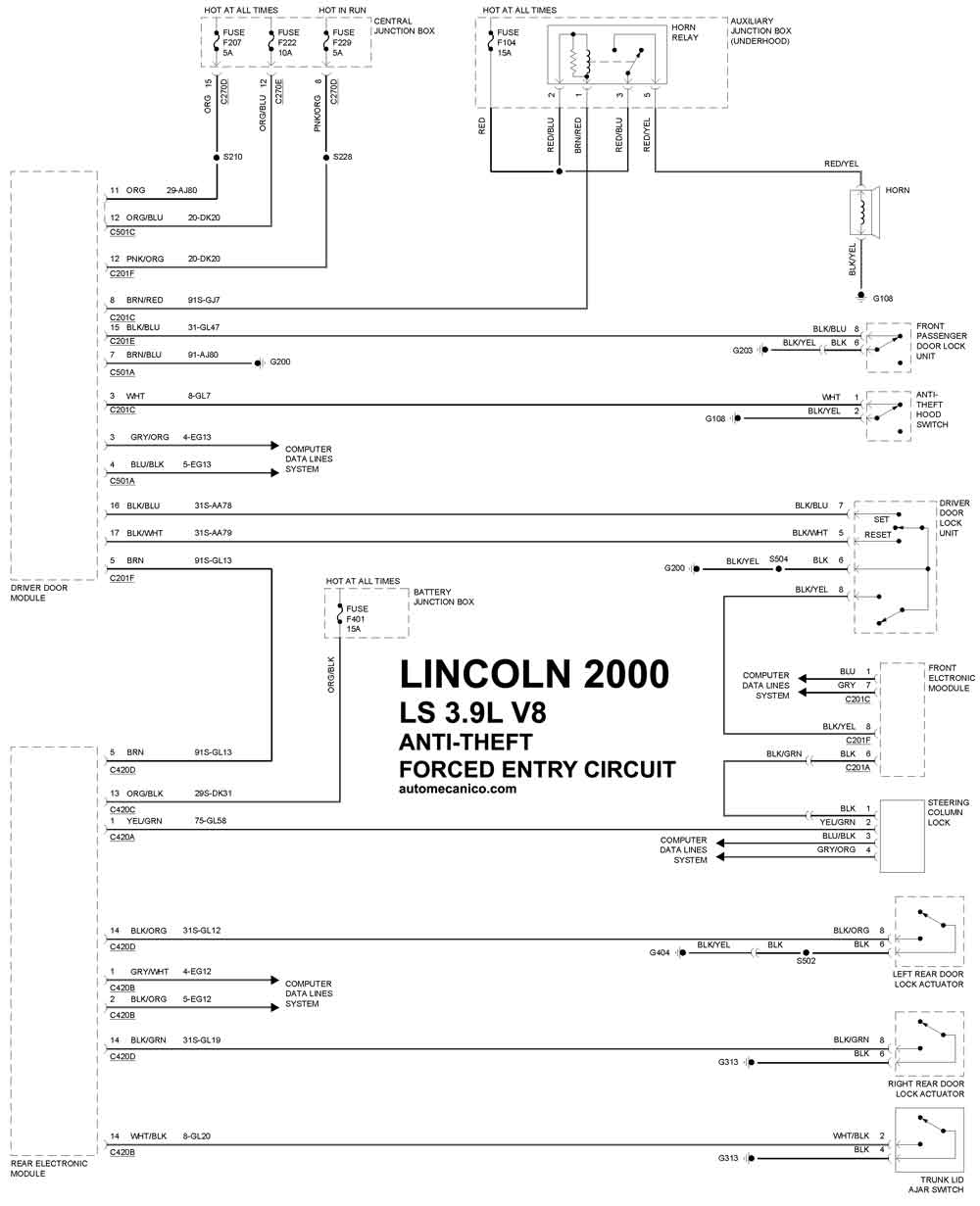

| 3.9L V8 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

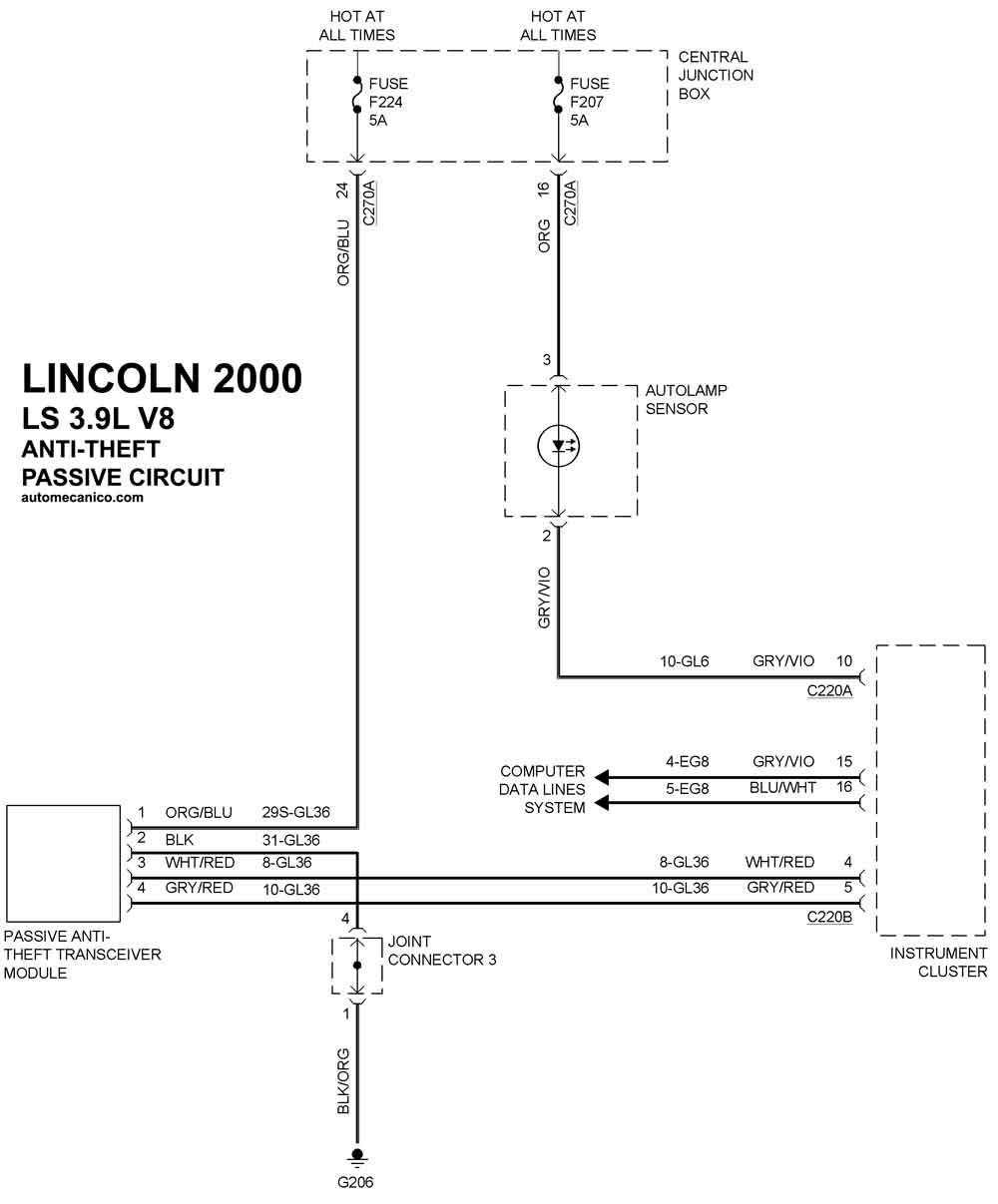

| 3.9L V8 Cil. | SIST. ANTIROBO Passive Circuit |
| NAVIGATOR | |

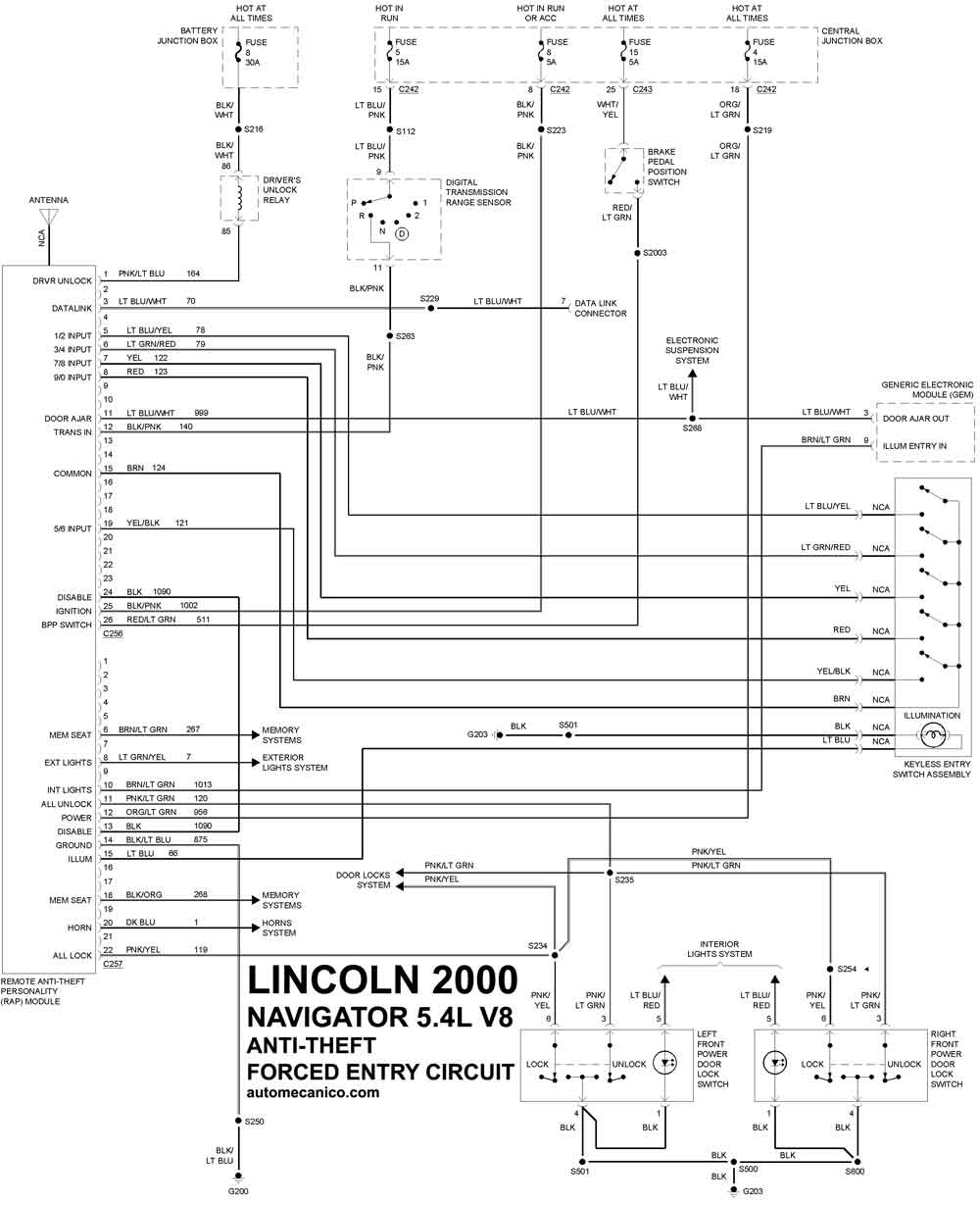

| 5.4L V8 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

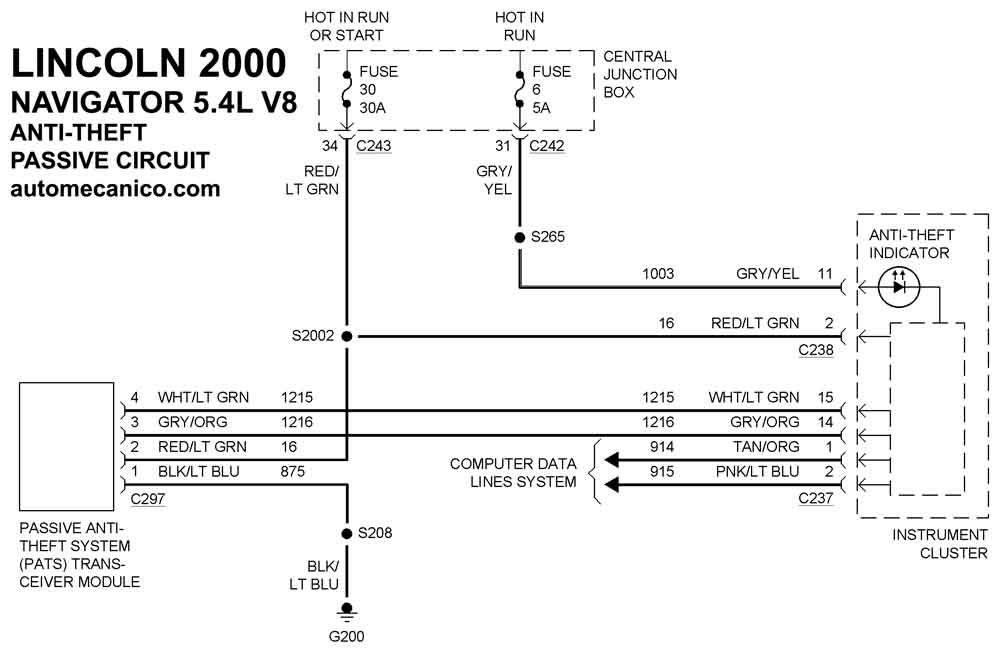

| 5.4L V8 Cil. | SIST. ANTIROBO Passive Circuit |
| TOWN CAR | |

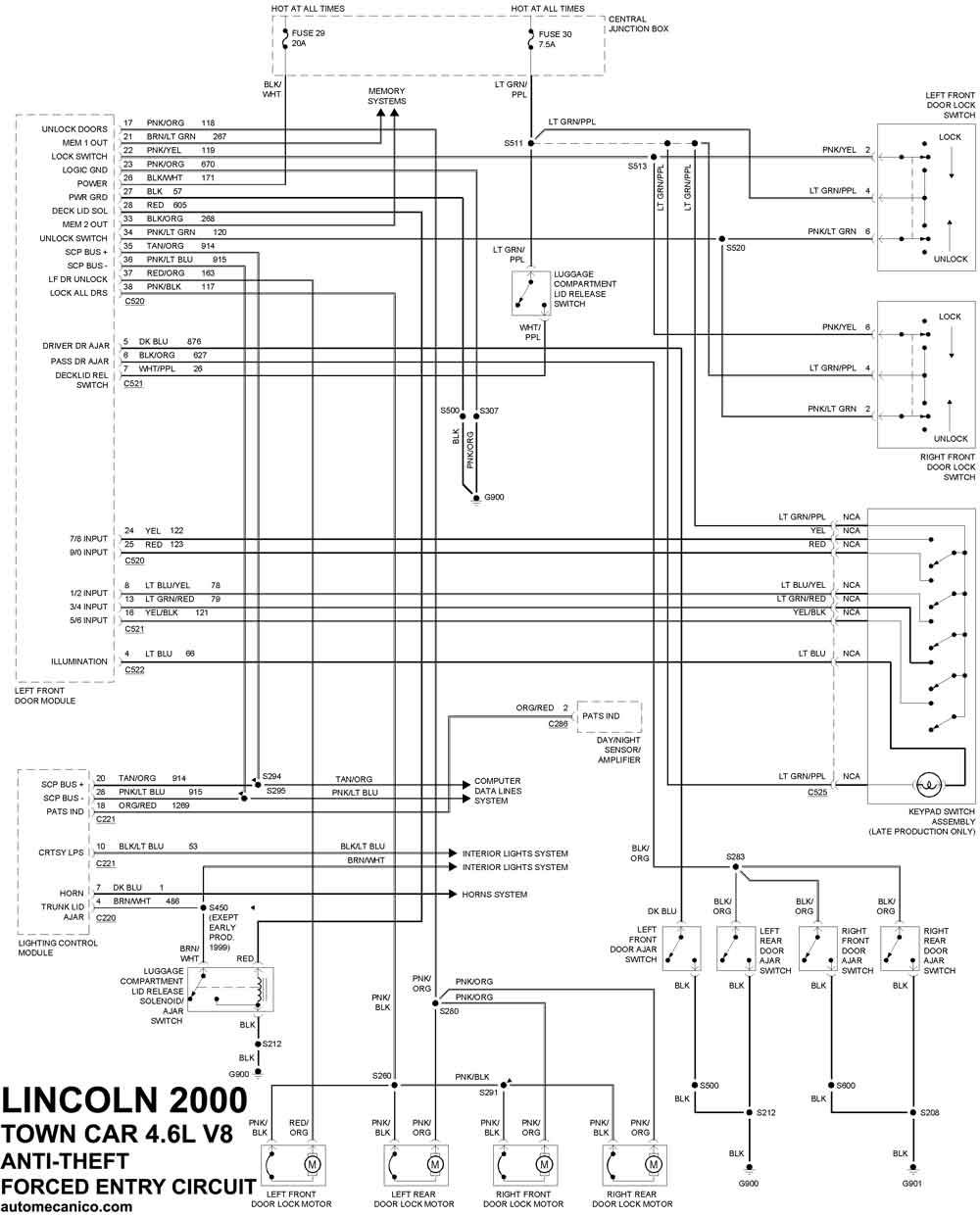

| 4.6L V8 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

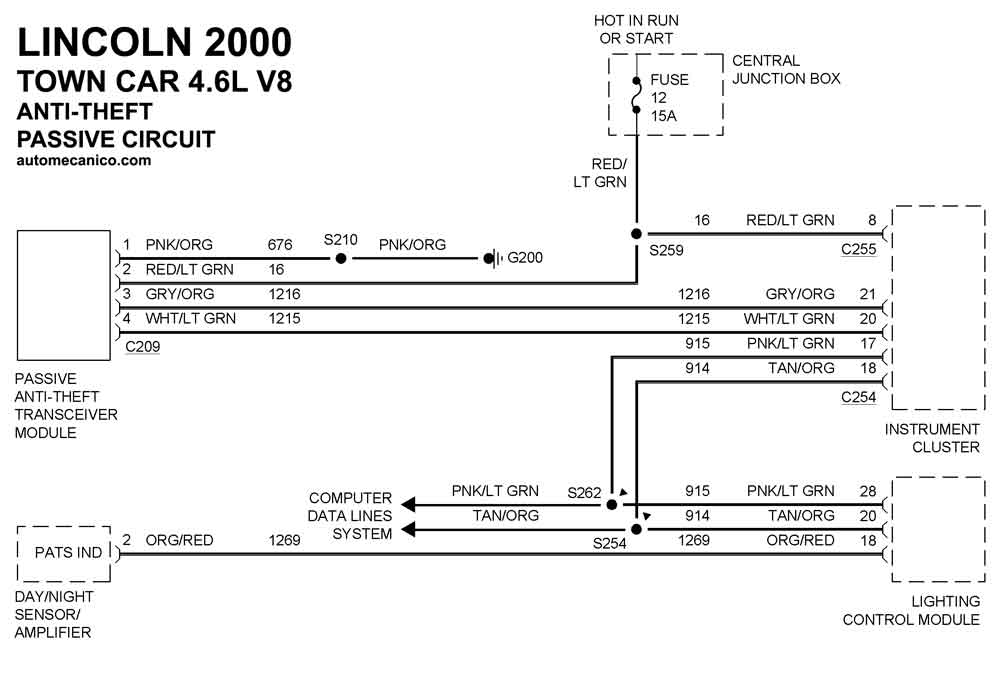

| 4.6L V8 Cil. | SIST. ANTIROBO Passive Circuit |
