| DIAGRAMAS - ESQUEMAS - GRAPHICS - MERCEDES BENZ 2000 - Mecanica Automotriz - |
Diagramas MERCEDES BENZ : Sistema Antirobo - Anti- Theft System - Circuito Electrico MERCEDES BENZ 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] MERCEDES BENZ 2000 - INDICE- |
| MODELO | DIAGRAMA |

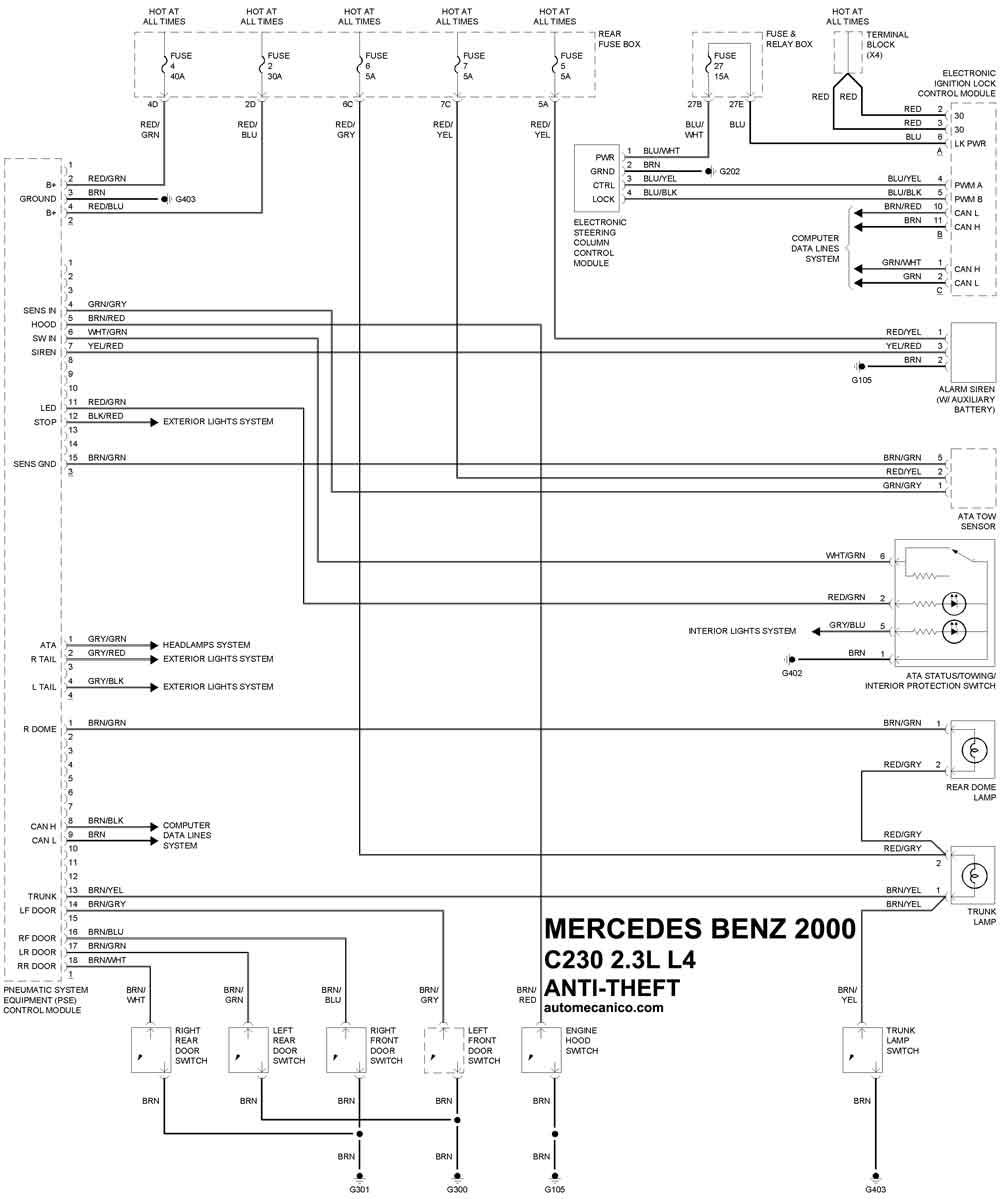

| C230 | |
| 2.3L 4 Cil. | SIST. ANTIROBO |
| C280 | |
| 2.8L V6 Cil. | SIST. ANTIROBO |

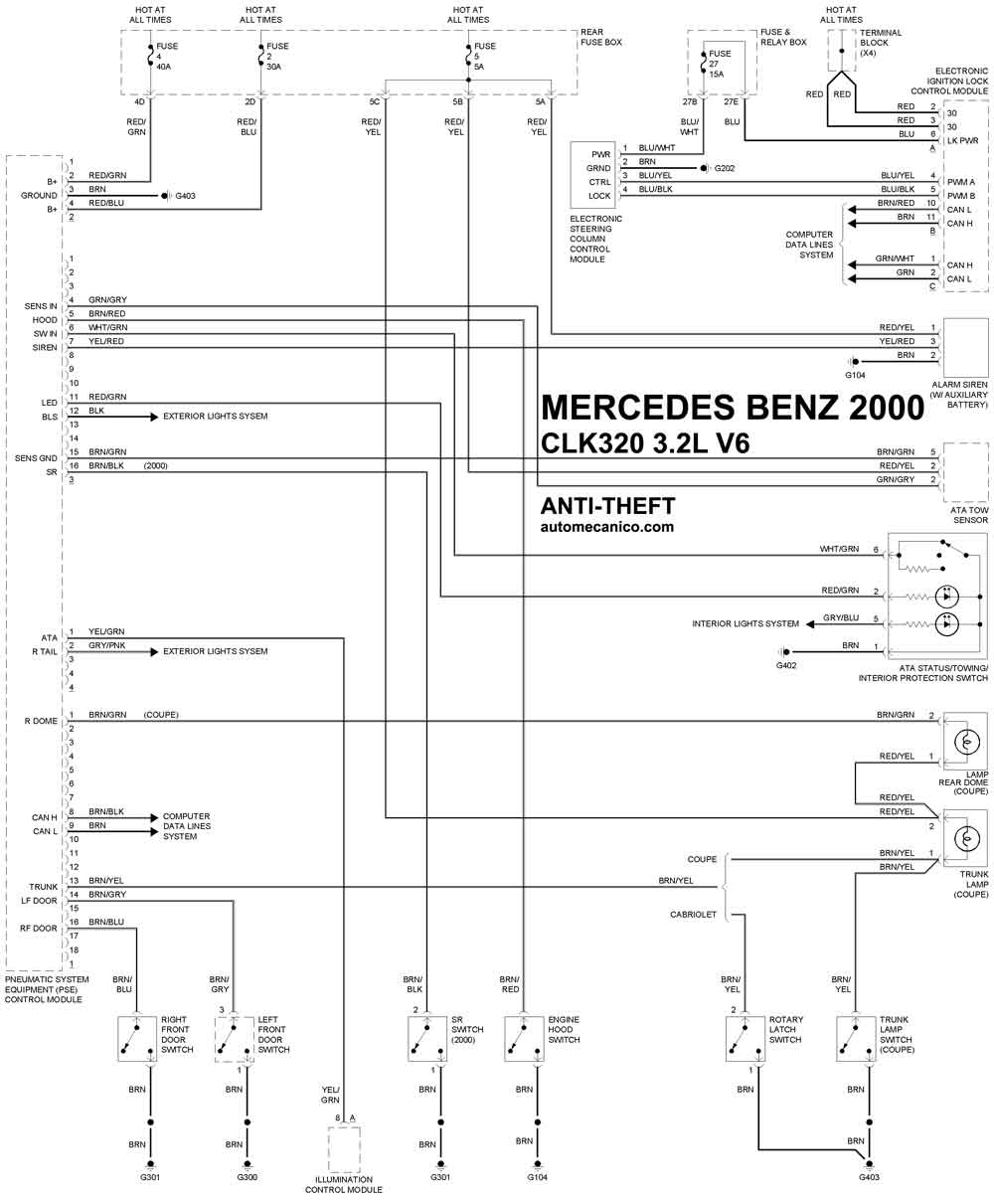

| CLK320 | |
| 3.2L V6 Cil. | SIST. ANTIROBO |
| CLK430 | |
| 4.3L V8 Cil. | SIST. ANTIROBO |

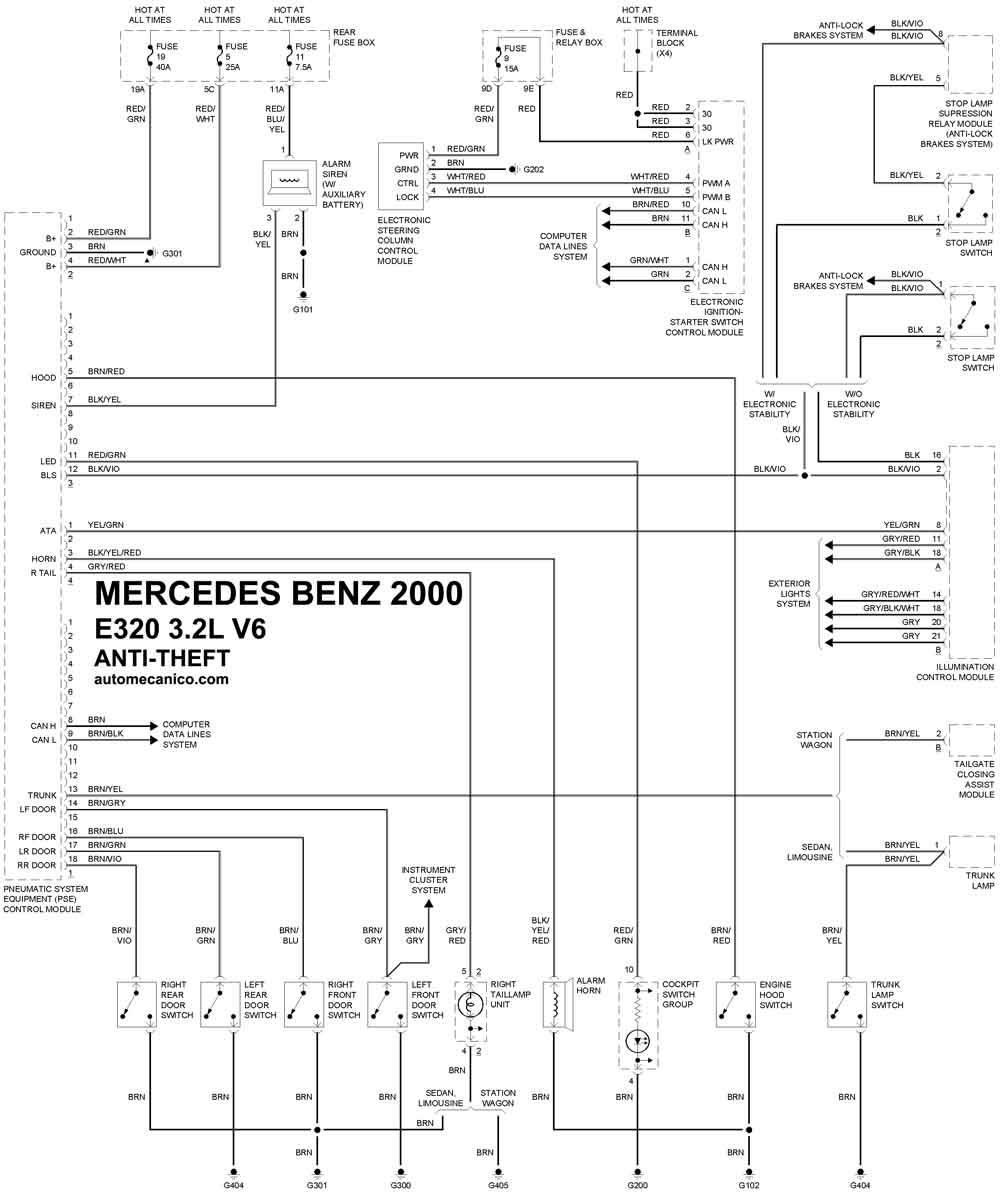

| E320 | |
| 3.2L V6 Cil. | SIST. ANTIROBO |
| E430 | |
| 4.3L V8 Cil. | SIST. ANTIROBO |

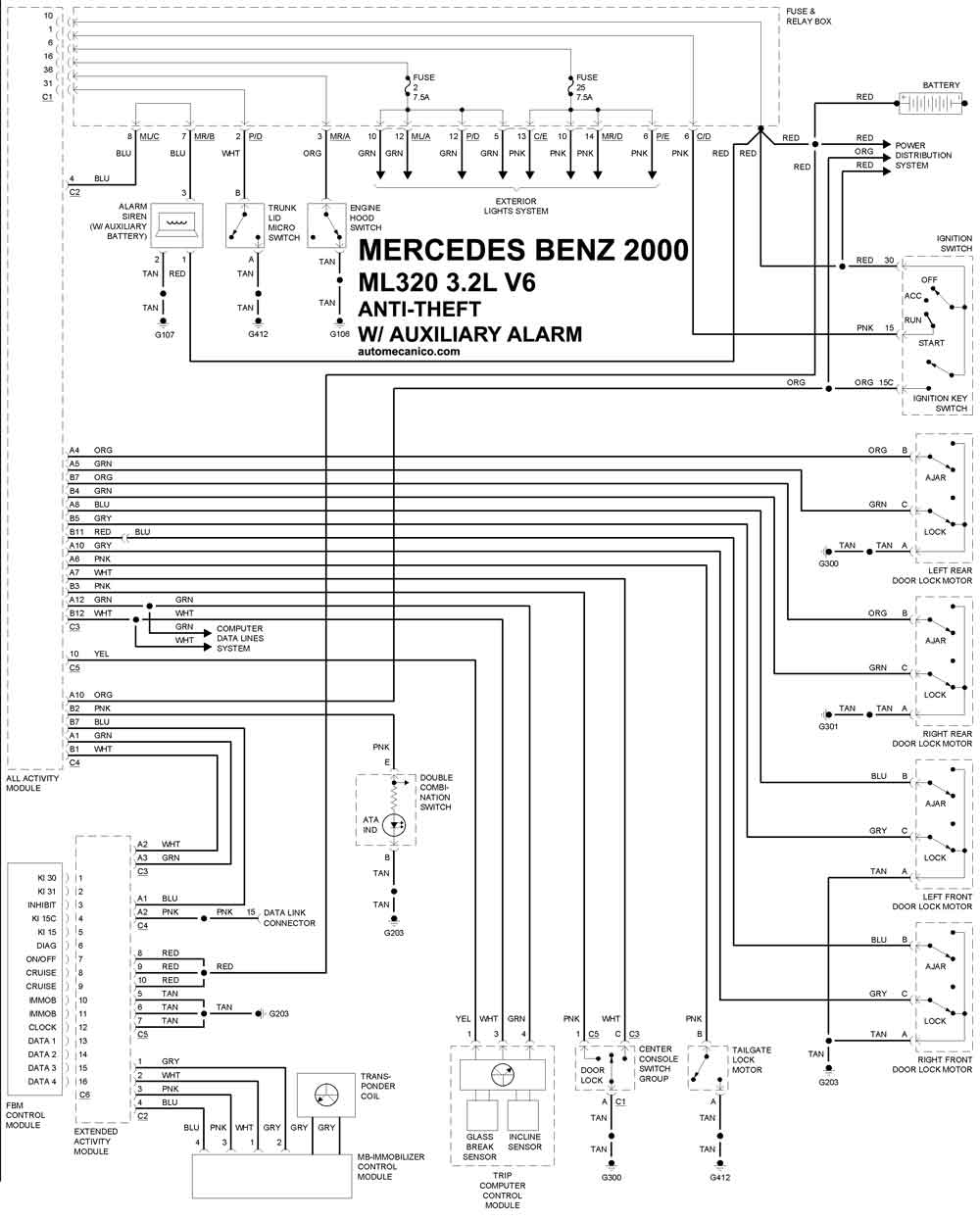

| ML320 | |
| 3.2L V6 Cil. | SIST. ANTIROBO W/ Aux Alarm |
| 3.2L V6 Cil. | SIST. ANTIROBO W/O Aux Alarm |

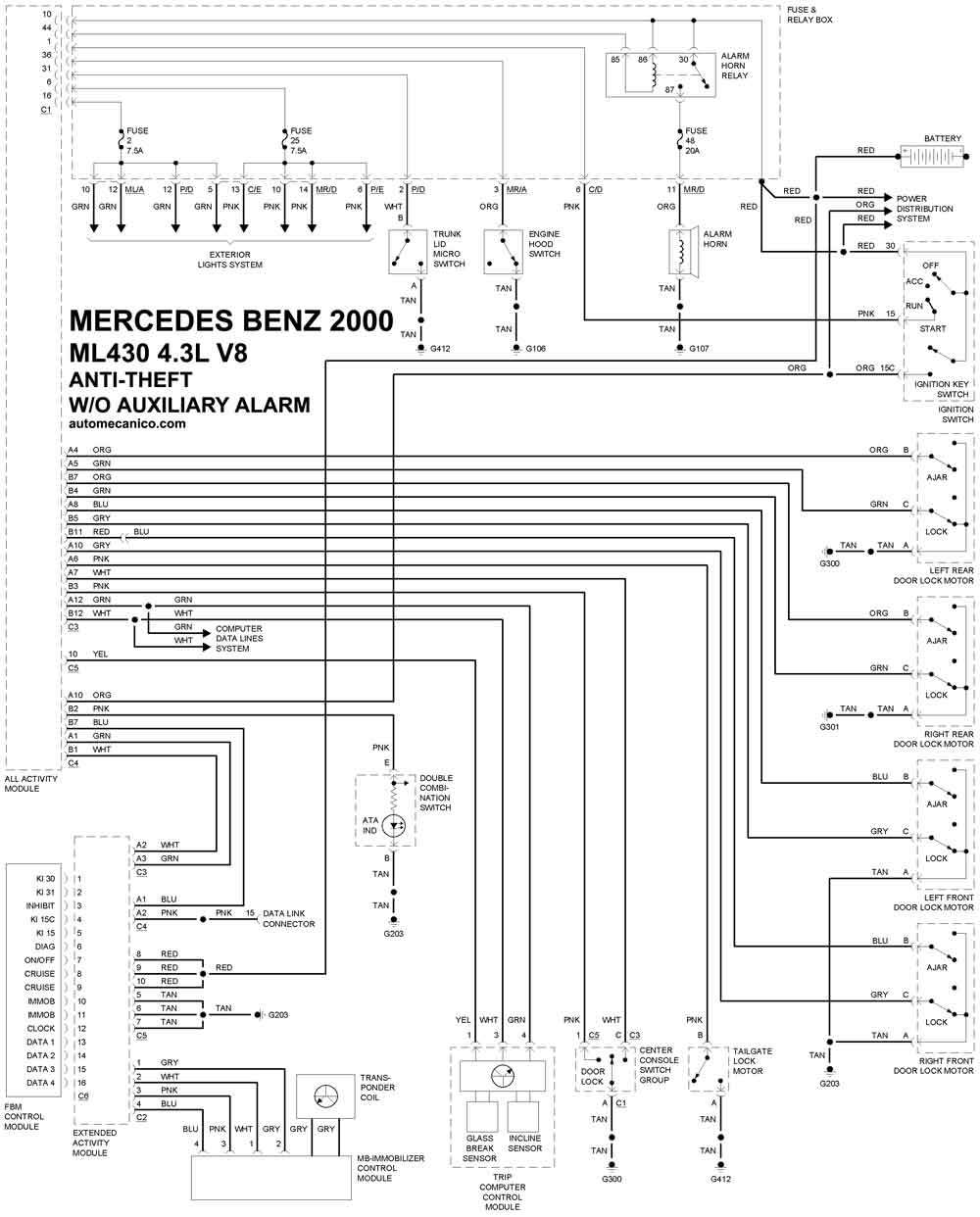

| ML430 | |
| 4.3L V8 Cil. | SIST. ANTIROBO W/ Aux Alarm |
| 4.3L V8 Cil. | SIST. ANTIROBO W/O Aux Alarm |

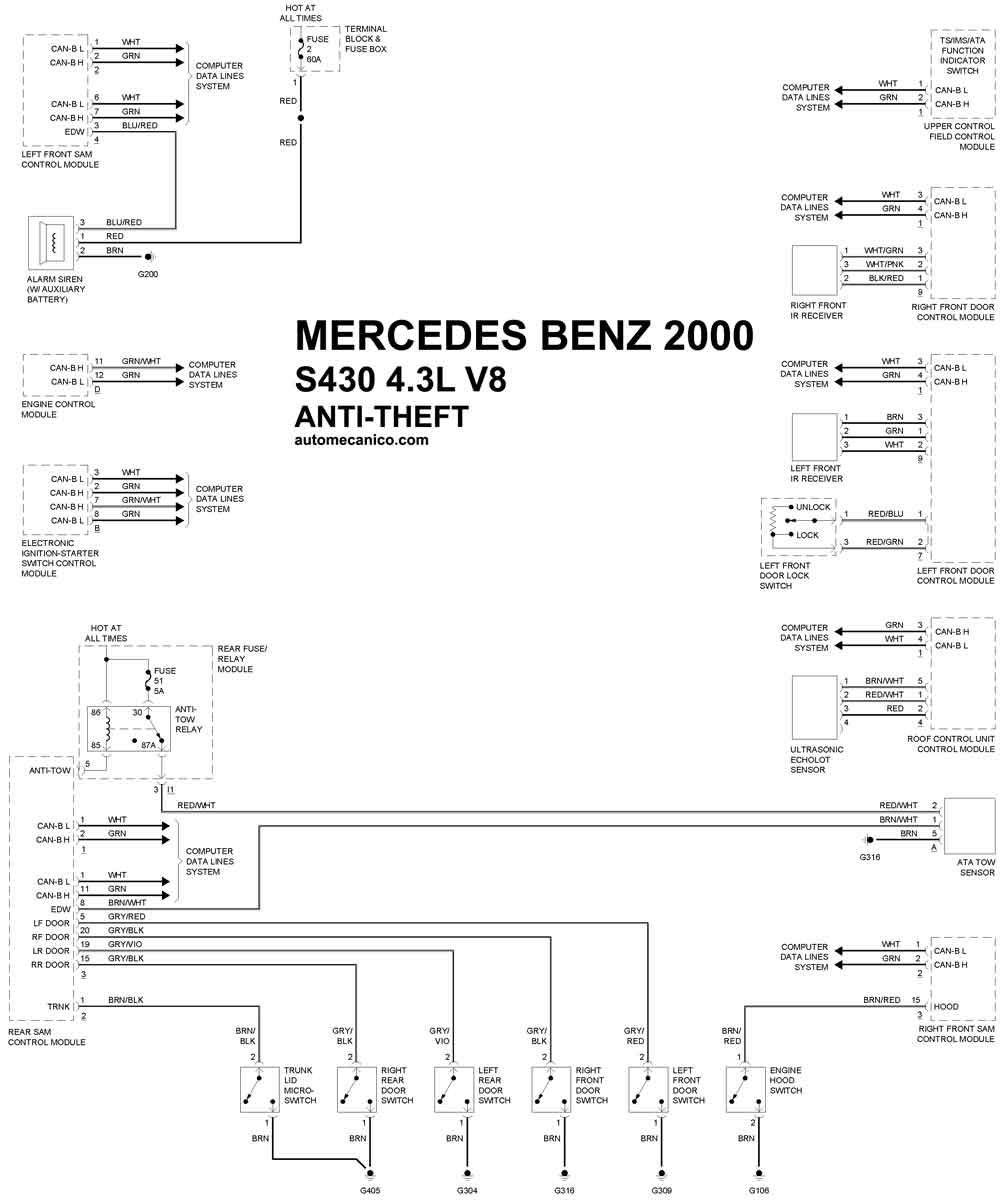

| S430 | |
| 4.3L V8 Cil. | SIST. ANTIROBO |
| S500 | |
| 5.0L V8 Cil. | SIST. ANTIROBO |

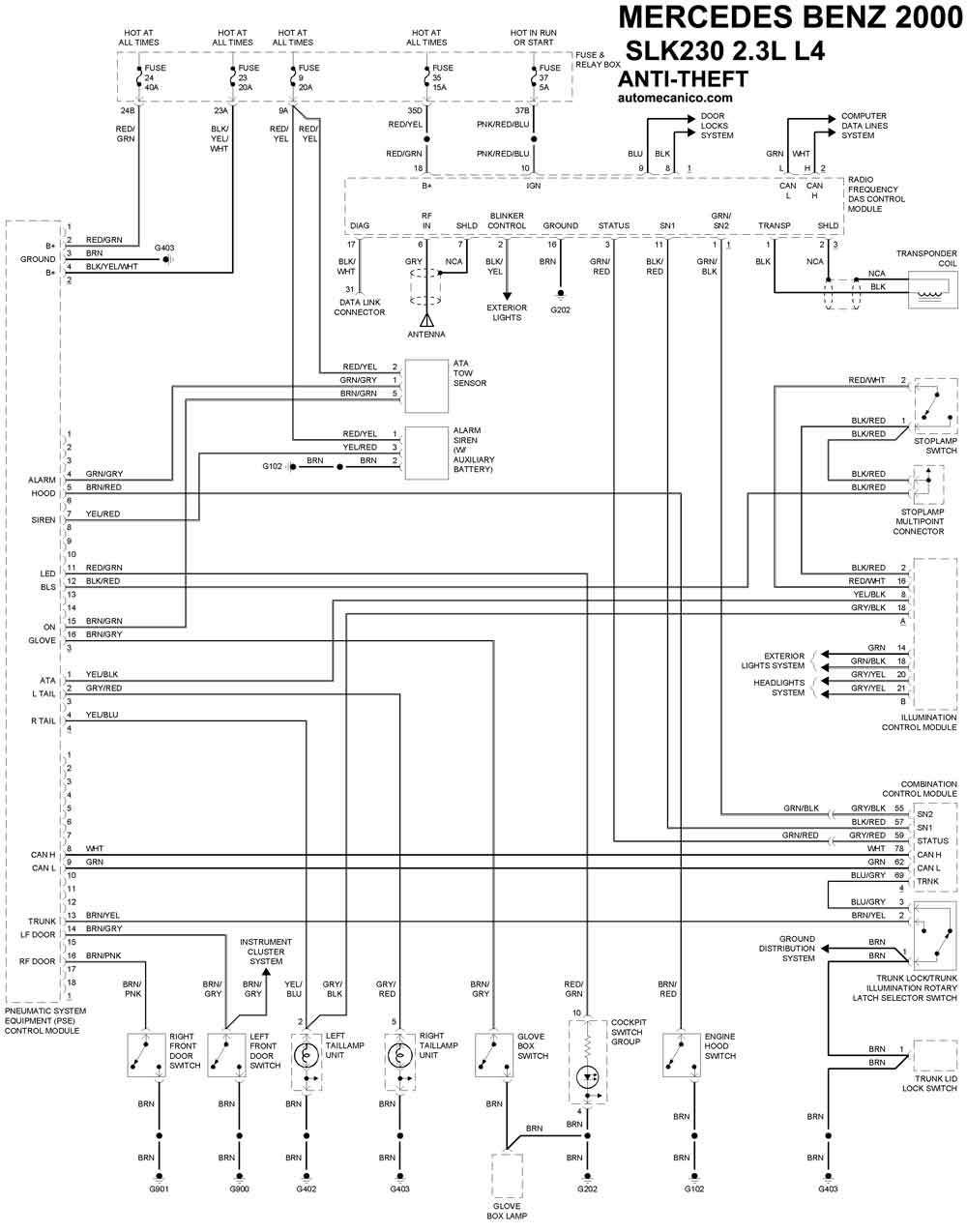

| SLK230 | |
| 3.2L - L4 Cil. | SIST. ANTIROBO |
