Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] NISSAN 2000 - INDICE- |
| MODELO | DIAGRAMA |
| ALTIMA | |

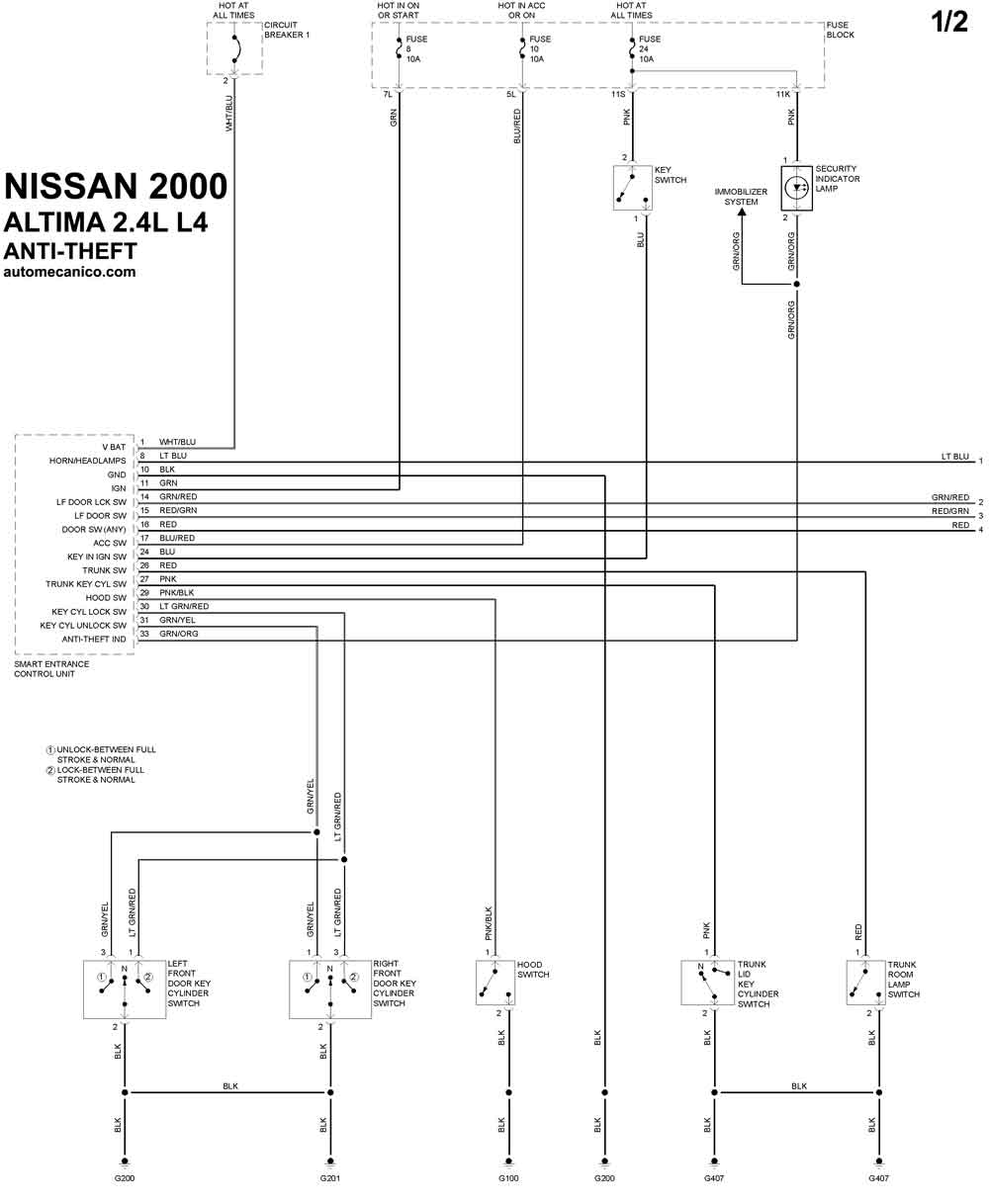

| 2.4L 4 Cil. 1/2 | SIST. ANTIROBO |

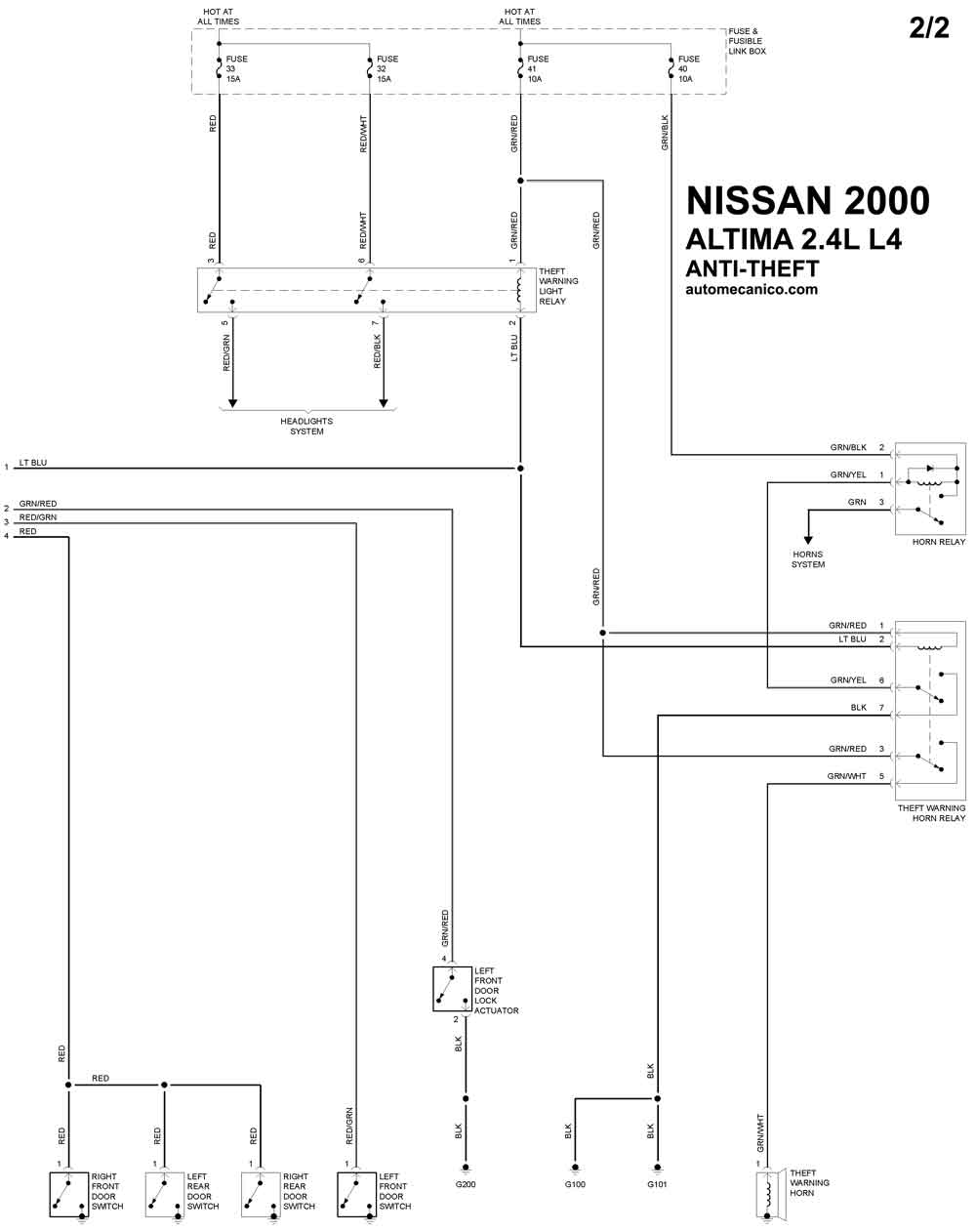

| 2.4L 4 Cil. 2/2 | SIST. ANTIROBO |

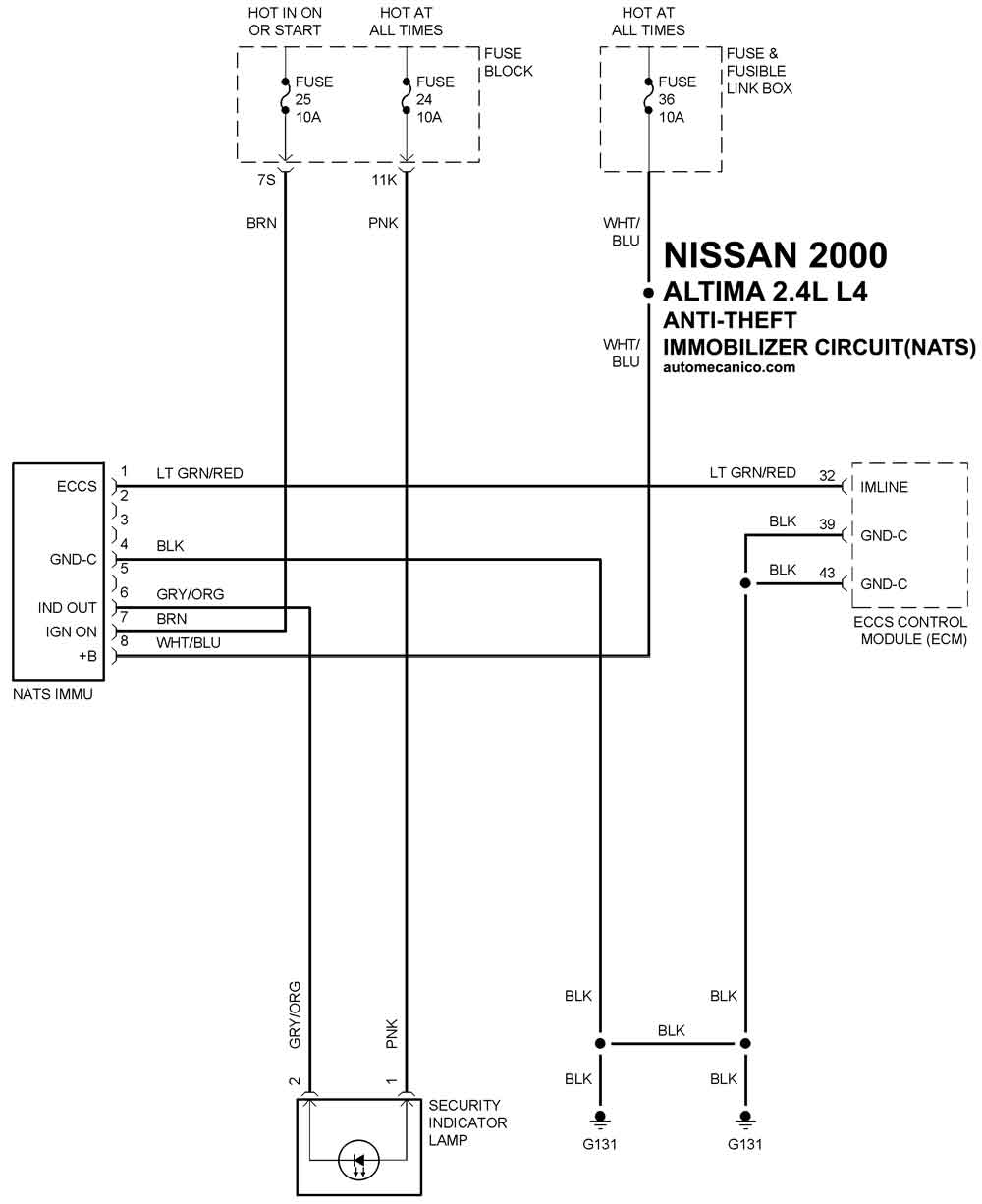

| 2.4L 4 Cil. | SIST. ANTIROBO Immobilizer Circuit |
| FRONTIER | |
| 2.4L 4 Cil. | SIST. ANTIROBO 2 Door |
| 2.4L 4 Cil. | SIST. ANTIROBO Crew Cab |

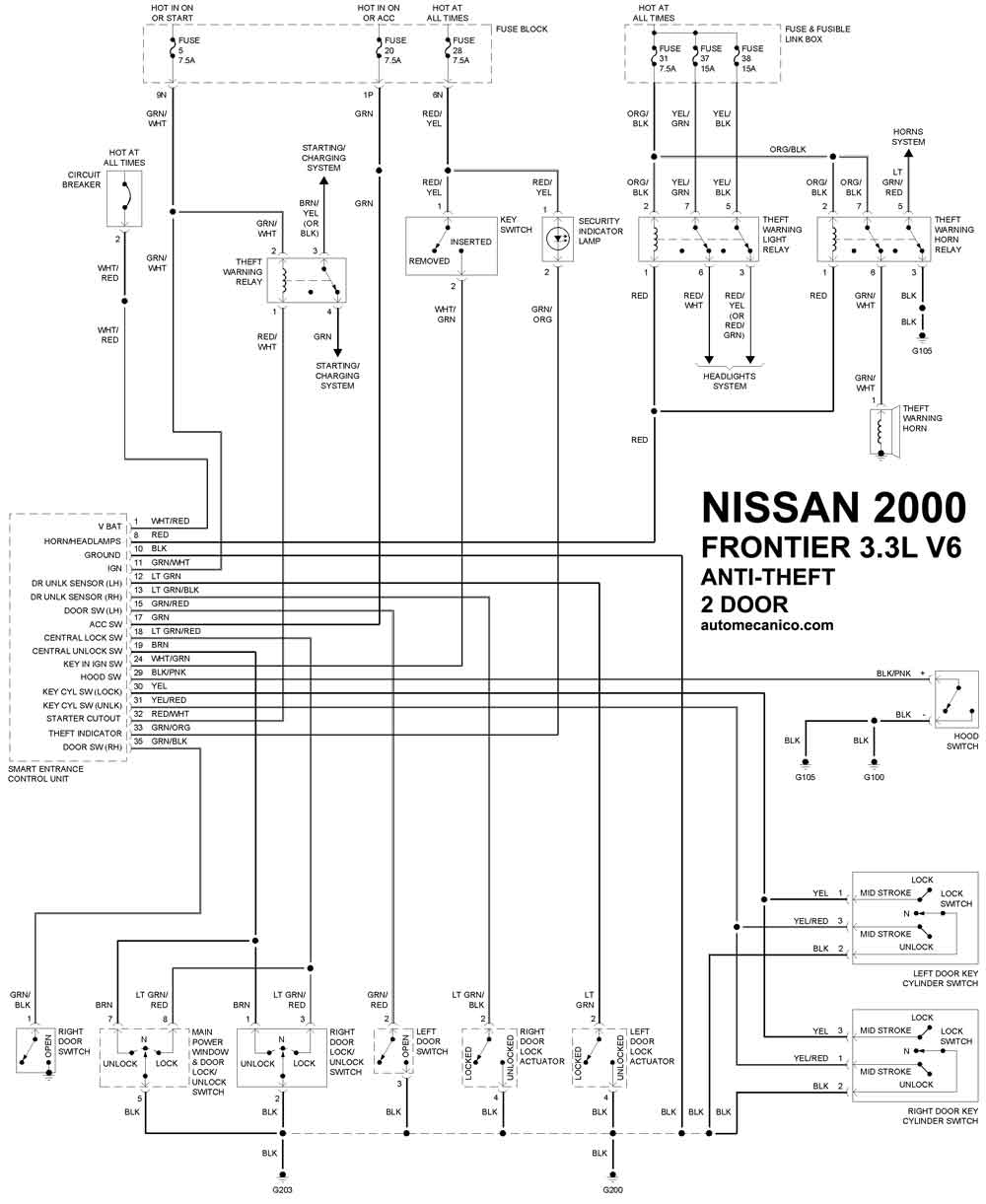

| 3.3L V6 Cil. | SIST. ANTIROBO 2 Door |
| 3.3L V6 Cil. | SIST. ANTIROBO Crew Cab |
| MAXIMA | |

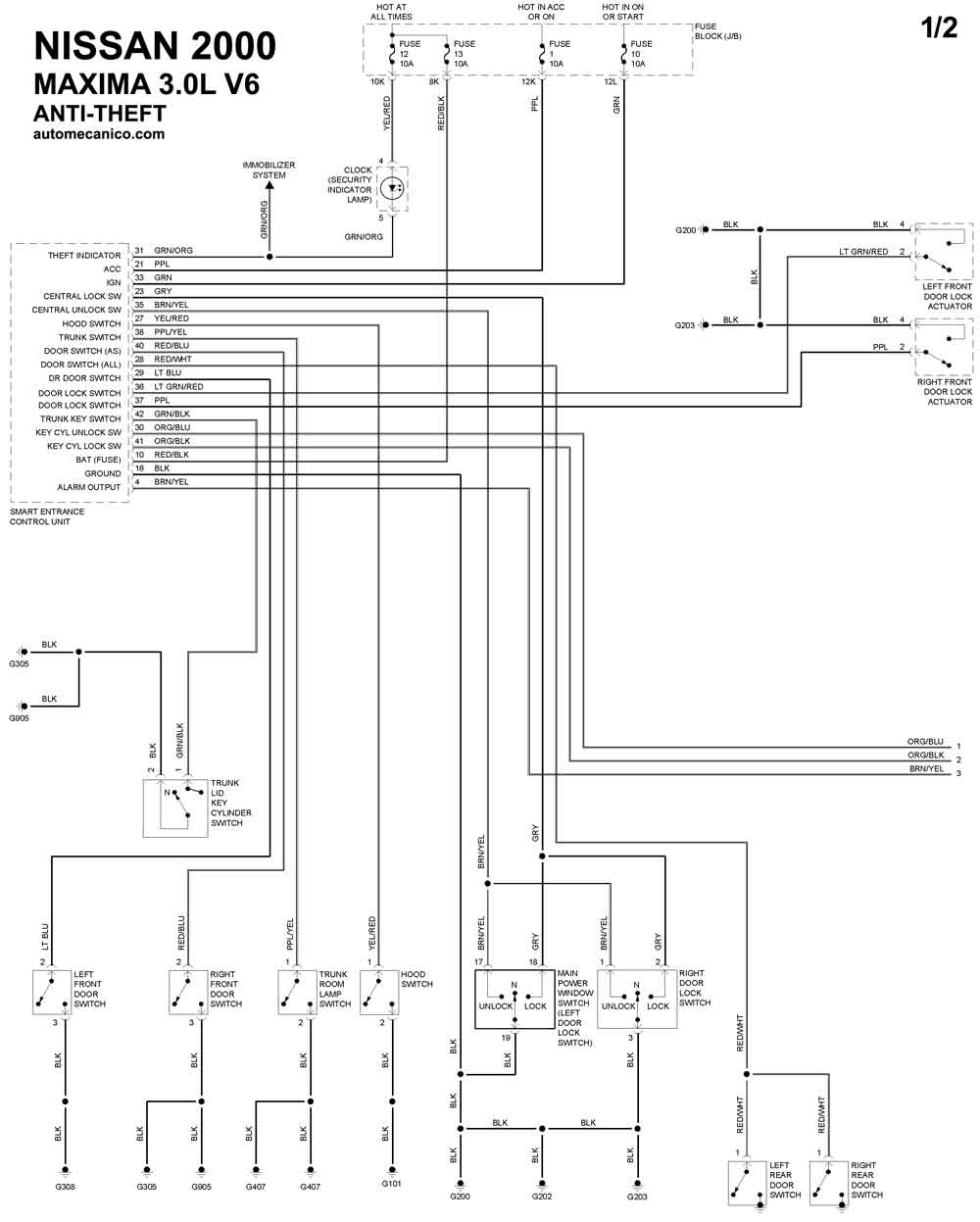

| 3.0L V6 Cil. 1/2 | SIST. ANTIROBO |

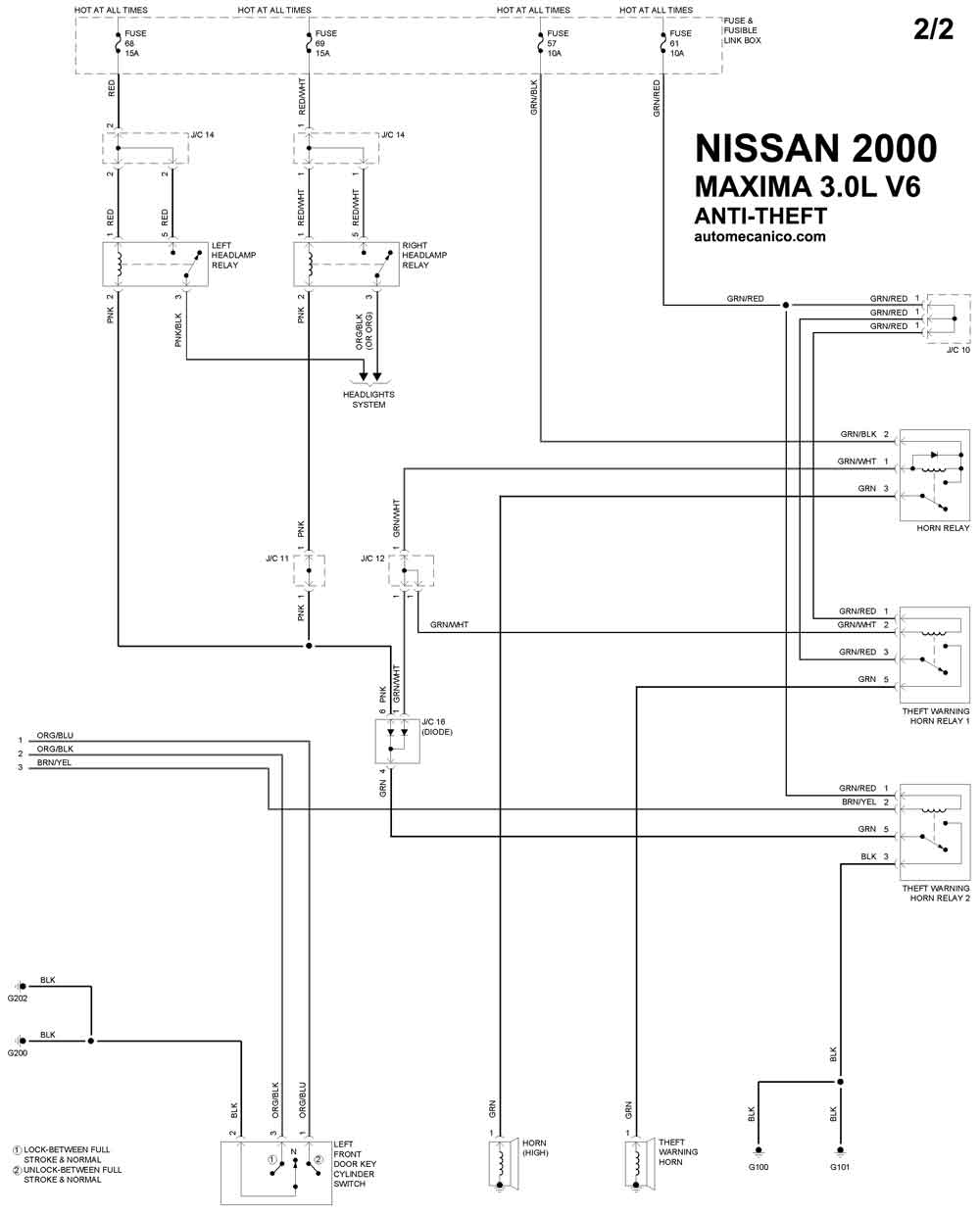

| 3.0L V6 Cil. 2/2 | SIST. ANTIROBO |

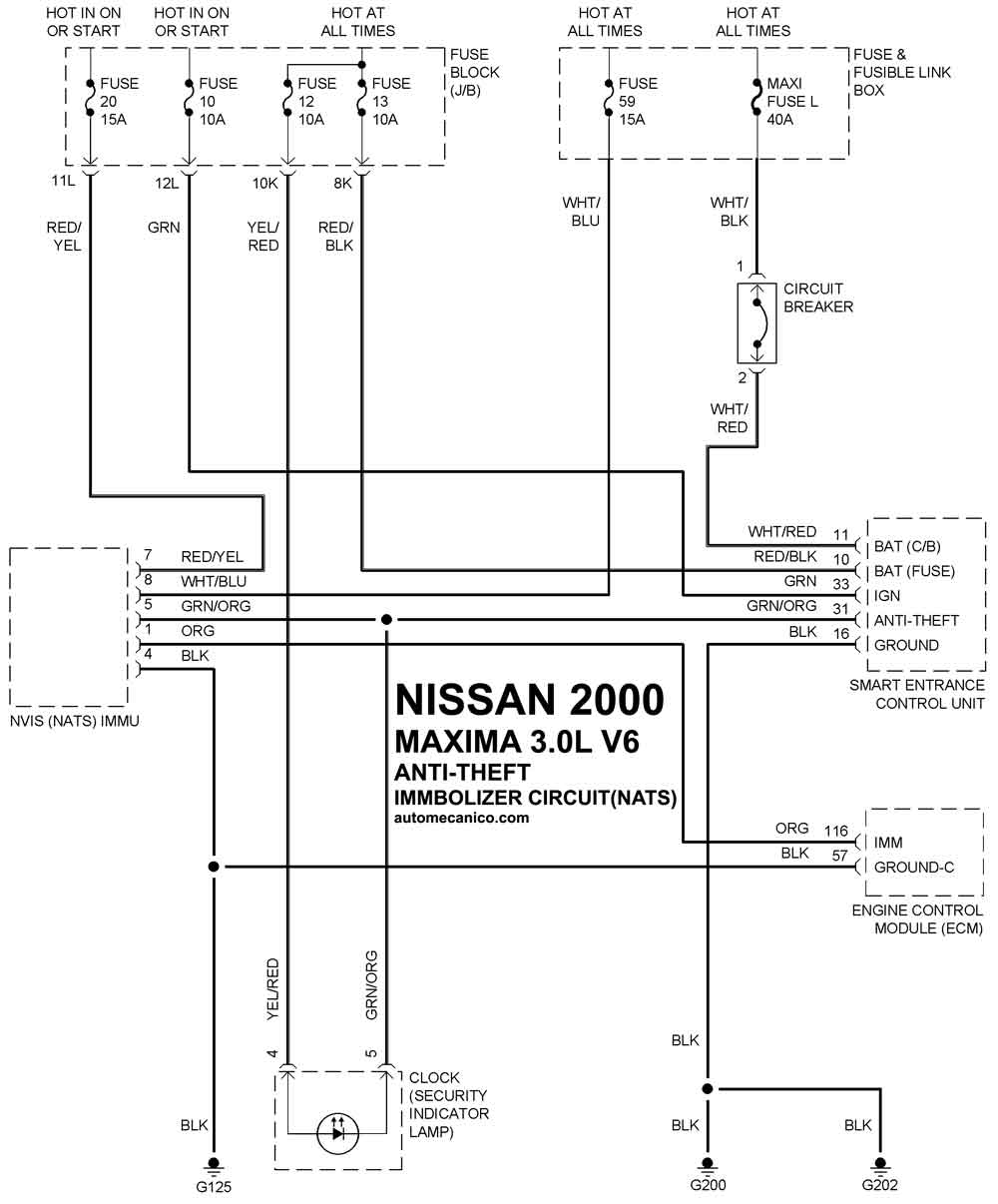

| 3.0L V6 Cil. | SIST. ANTIROBO Immobilizer Circuit |
| PATHFINDER | |

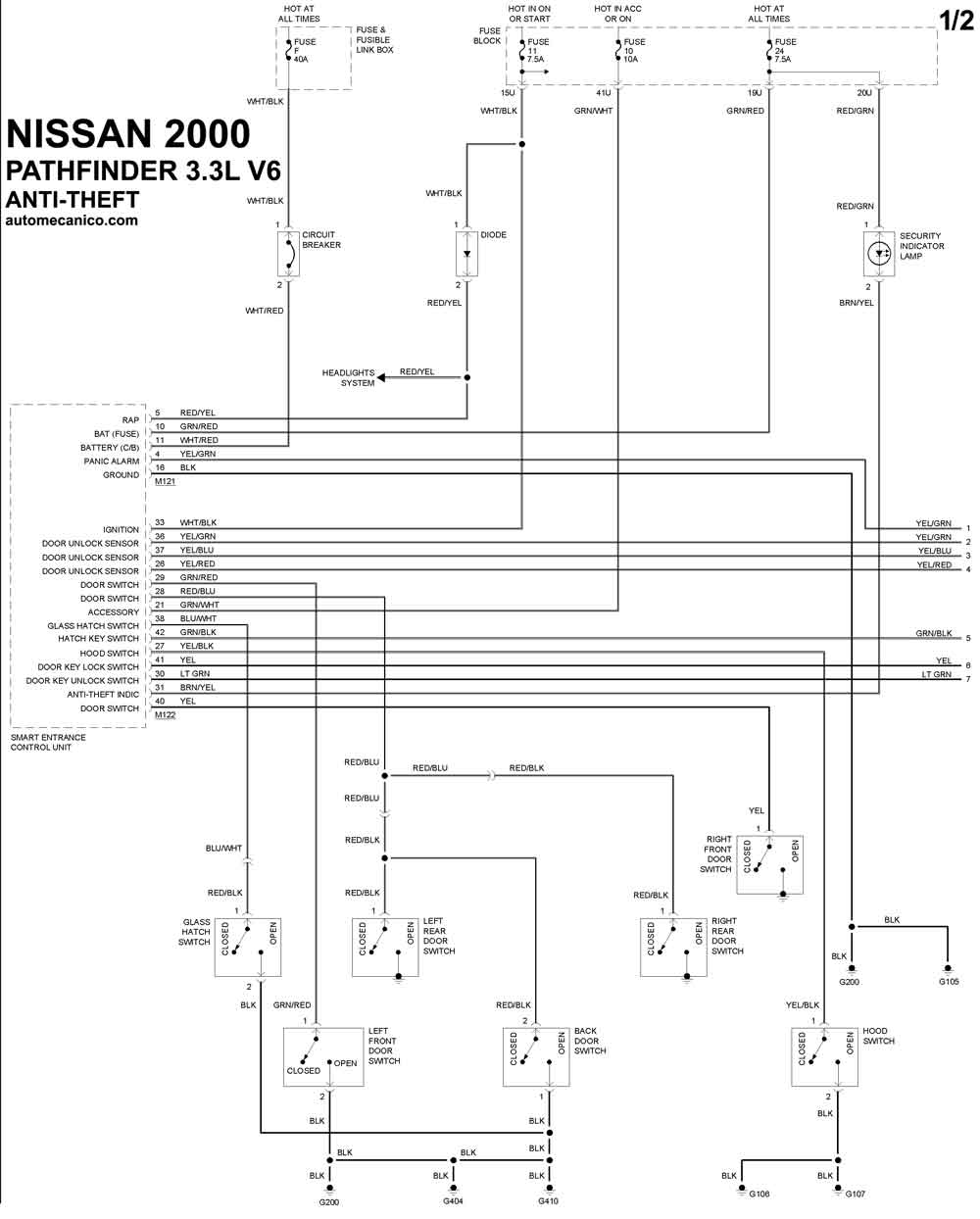

| 3.3L V6 Cil. 1/2 | SIST. ANTIROBO |

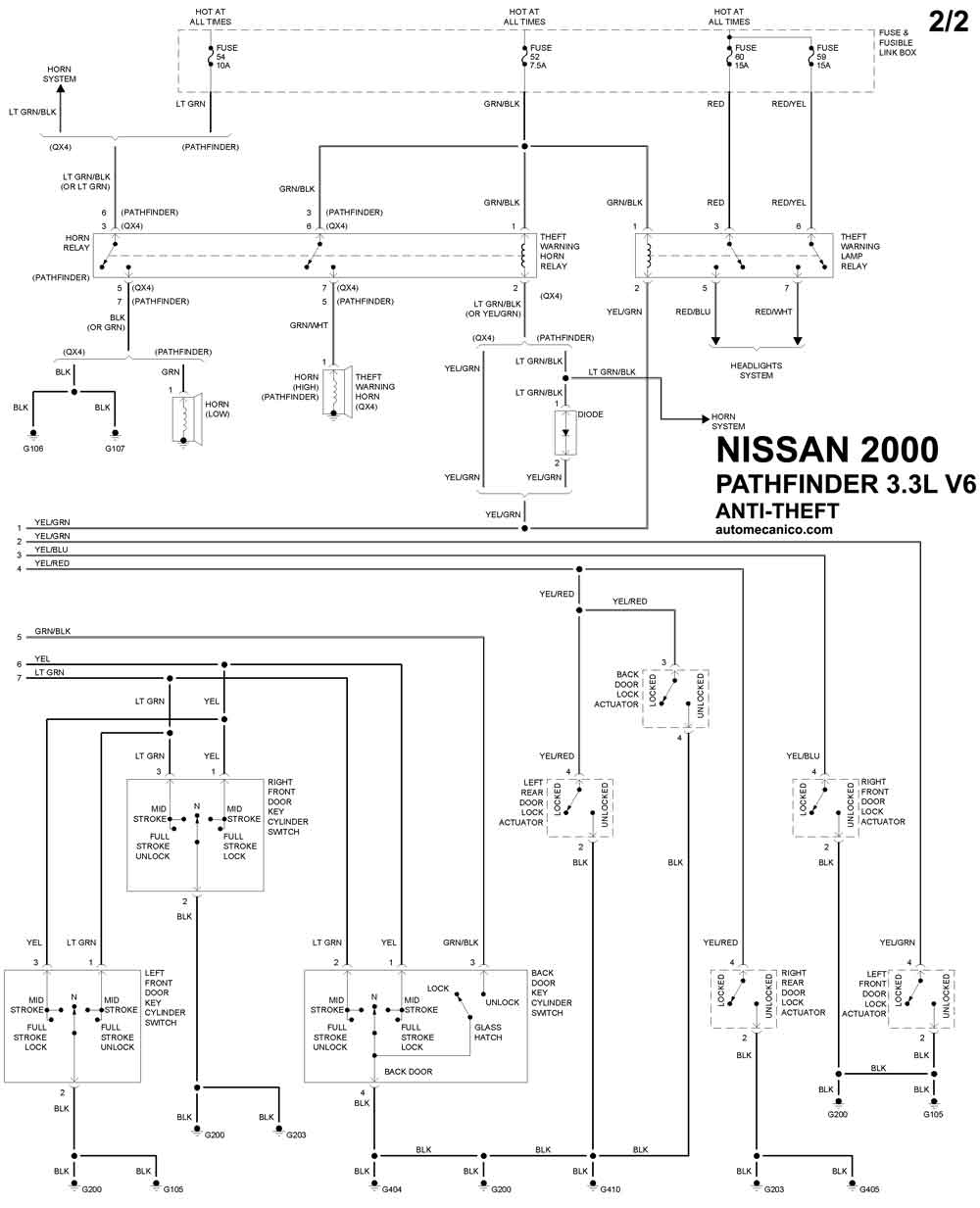

| 3.3L V6 Cil. 2/2 | SIST. ANTIROBO |

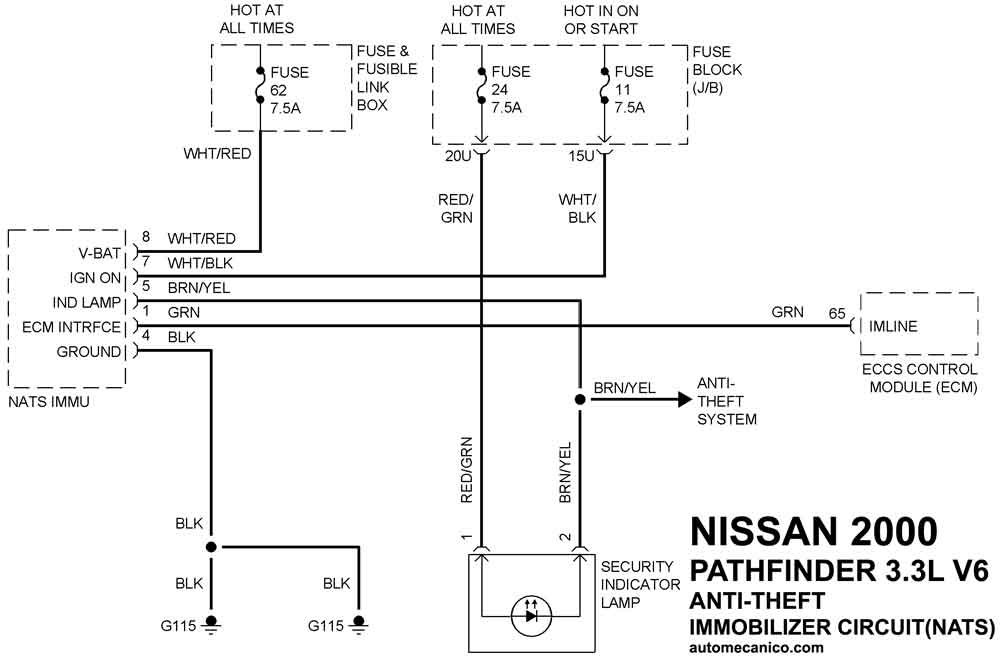

| 3.3L V6 Cil. | SIST. ANTIROBO Immobilizer Circuit |
