| DIAGRAMAS - ESQUEMAS - GRAPHICS - SATURN 2000 - Mecanica Automotriz - |
Diagramas SATURN : Sistema Antirobo - Anti- Theft System - Circuito Electrico SATURN 2000 - |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz? En Mecanica: Podemos describir un Diagrama, como: |
| Grafica que representa la relacion entre los diferentes componentes de
un conjunto, o sistema electrico.....permitiendonos ubicar estos componentes
dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El sistema antirobo - [Anti - Theft System] SATURN 2000 - INDICE- |
| MODELO | DIAGRAMA |
| LS1 | |
| 2.2L 4 Cil. | SIST. ANTIROBO Forced Entry Circuit. |
| 2.2L 4 Cil. | SIST. ANTIROBO Pass-key Circuit. |
| LS2 | |

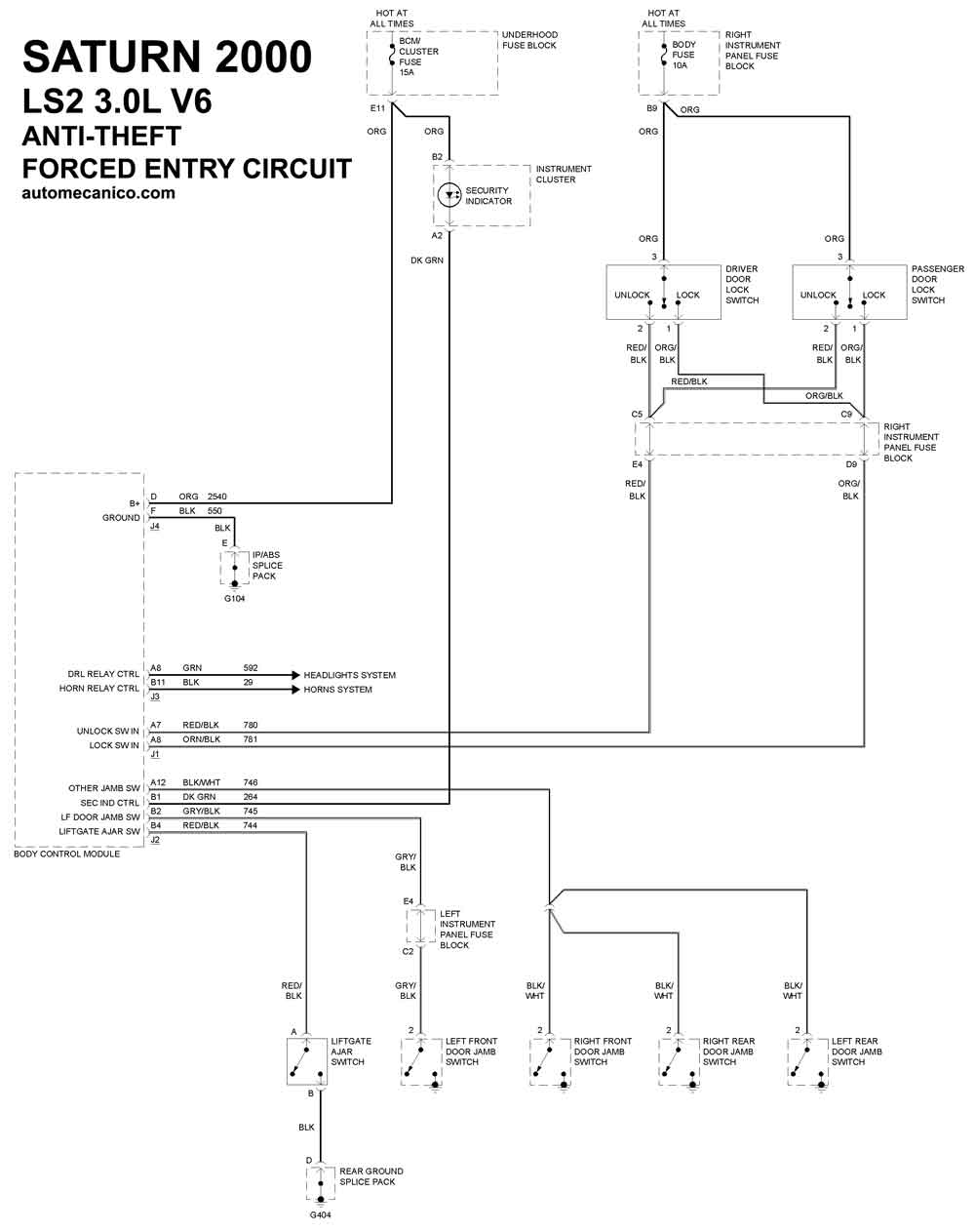

| 3.0L V6 Cil. | SIST. ANTIROBO Forced Entry Circuit. |
| 3.0L V6 Cil. | SIST. ANTIROBO Pass-key Circuit. |
| LS | |
| 2.2L 4 Cil. | SIST. ANTIROBO Forced Entry Circuit. |

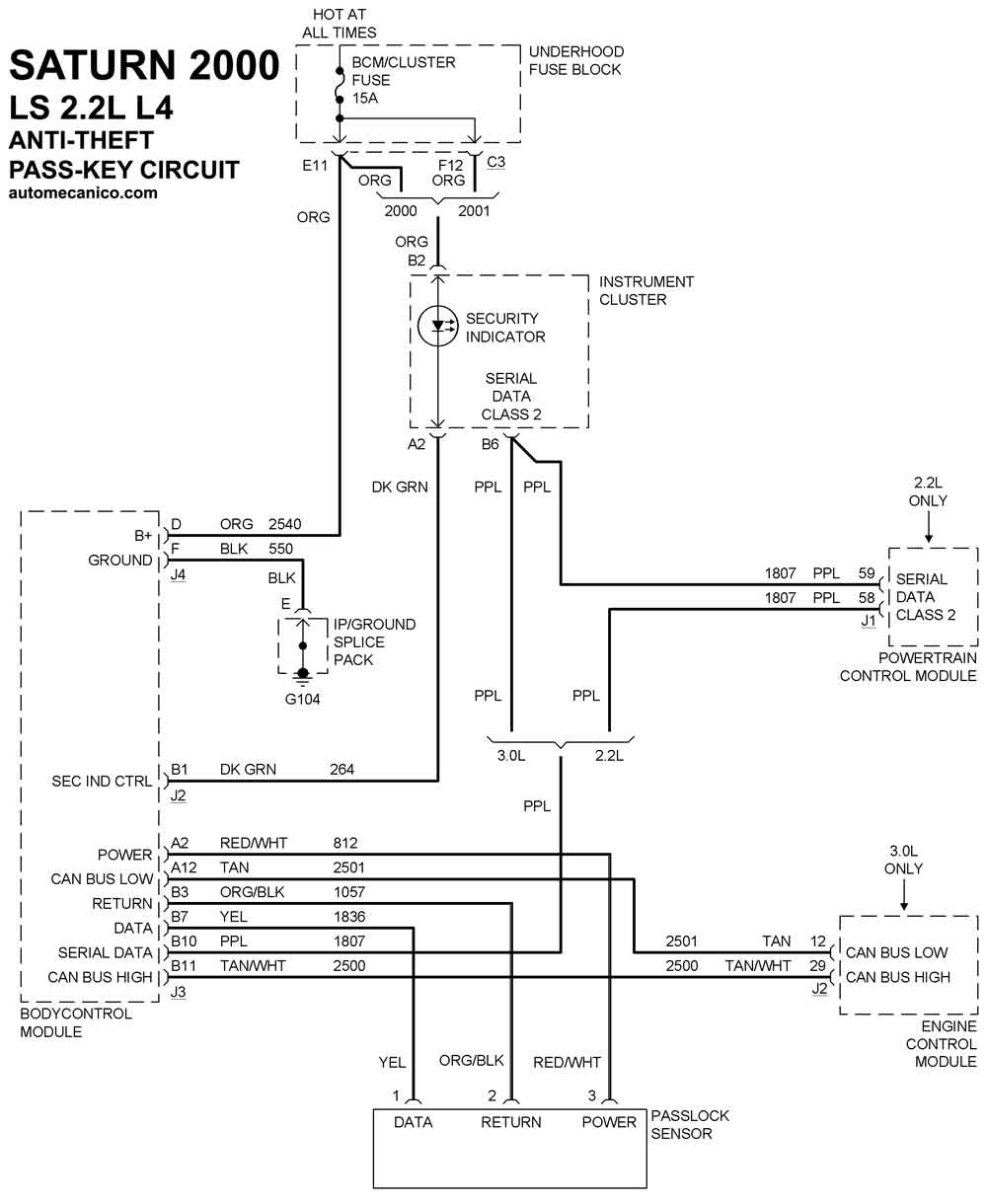

| 2.2L 4 Cil. | SIST. ANTIROBO Pass-key Circuit. |
| LW1 | |
| 2.2L 4 Cil. | SIST. ANTIROBO Forced Entry Circuit. |
| 2.2L 4 Cil. | SIST. ANTIROBO Pass-key Circuit. |
| LW2 | |
| 3.0L V6 Cil. | SIST. ANTIROBO Forced Entry Circuit. |
| 3.0L V6 Cil. | SIST. ANTIROBO Pass-key Circuit. |

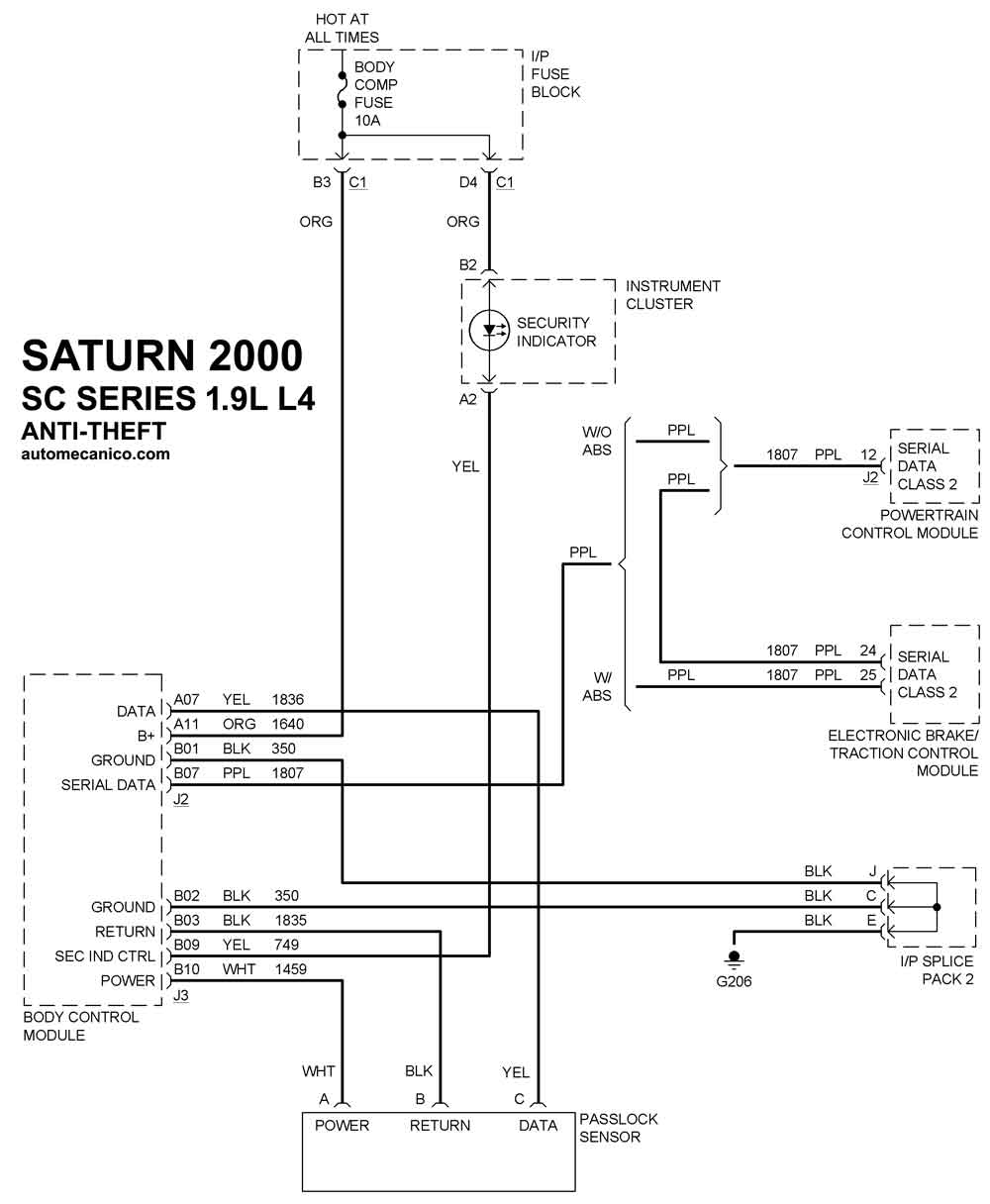

| SC SERIES | |
| 1.9L 4 Cil. | SIST. ANTIROBO |
| SL SERIES | |
| 1.9L 4 Cil. | SIST. ANTIROBO |
| SW SERIES | |
| 1.9L 4 Cil. | SIST. ANTIROBO |
